FSK的原理与实现
频移键控（FSK）是一种数字调制方案，其中载波信号的频率根据数字数据（二进制比特流）进行改变。它是一种鲁棒且简单的技术，常用于通信系统，特别是在低成本应用中，如遥测、射频遥控器和无线数据传输。

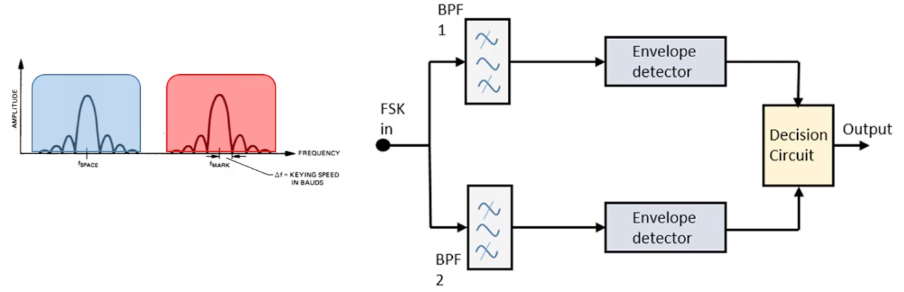

在二进制 FSK 中，两个不同的频率分别代表二进制“1”和“0”。这些频率被称为 f1（标记频率）和 f2（空号频率）。FSK 在高级系统中可以涉及超过两个频率，但在本解释中，我们专注于二进制 FSK。FSK 信号的数学表示可以给出如下：
载波频率在 f1 和 f2 之间根据二进制输入序列进行切换。
FSK 调制
FSK 调制器根据输入的二进制比特流生成 FSK 信号。

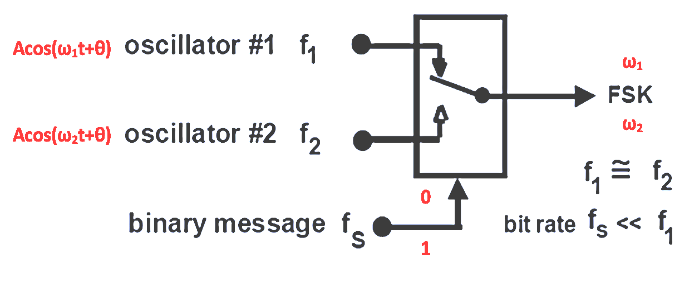

FSK 调制器的主要组成部分：
两个振荡器产生对应二进制“0”和“1”的频率 f1 和 f2。
二进制‘0’的载波是 Acos(ω1t+θ)，二进制‘1’的载波是 Acos(ω2t+θ)。
振荡器：
开关电路：
调制器使用二进制消息来控制开关，决定选择哪个振荡器输出进行传输。
如果输入位是‘0’，调制器选择来自振荡器#1 (f1) 的信号。
如果输入位是‘1’，调制器选择来自振荡器#2 (f2) 的信号。
工作原理：
二进制输入数据流切换开关，在两个振荡器之间交替，从而产生调制波形，其中 f1 和 f2 分别对应二进制‘0’和‘1’。
实现
直接调频 (VCO法)：
原理： 直接将数字基带信号（经过或不经过脉冲整形）作为电压控制振荡器 (VCO) 的控制电压 V_tune。
优点： 实现简单，天然产生恒包络信号。
缺点：
频率稳定度差： VCO的中心频率易受温度、电压、器件老化影响。
调制线性度要求高： VCO的调频灵敏度 K_vco (Hz/V) 需要高度线性，否则频偏不准。
难以集成： 纯模拟VCO集成度较低。
应用： 低速、低成本应用。
锁相环 (PLL) 分频比调制法：
原理： 在单个分数N分频锁相环 (Fractional-N PLL) 中，根据输入数字信号动态改变分频比 N 。设参考频率为 f_ref，则输出频率 f_out = N * f_ref。
发送‘1’时，设置分频比为 N₁，输出 f₁ = N₁ * f_ref。
发送‘0’时，设置分频比为 N₂，输出 f₂ = N₂ * f_ref。
优点： 频率精度高（锁定晶振），单PLL结构相对简单。
核心瓶颈 (传统单点调制)：
环路带宽限制： PLL本质上是一个低通滤波器 （由环路滤波器决定带宽 BW_loop）。调制信号 m(t)（改变N的指令）必须通过这个低通滤波器才能改变VCO频率。
调制速率受限： 只有当调制信号 m(t) 的频率分量 远低于 BW_loop 时，PLL才能有效跟踪，输出正确的频偏 Δf。如果调制速率接近或高于 BW_loop，调制信号会被严重衰减/滤波，导致输出频偏不足甚至无法 正确调制。
建立时间限制： PLL从一个频率切换到另一个频率需要一定的建立时间（由 BW_loop 决定），这同样限制了最大符号速率。

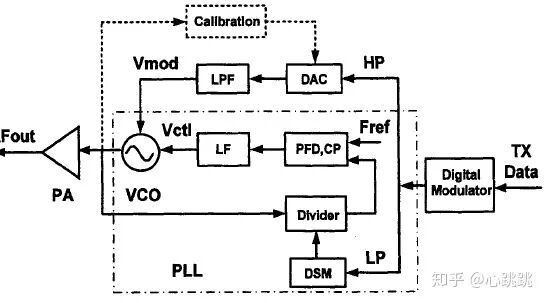

两点调制 (Two-Point Modulation, TPM)
🔄 原理
核心目标： 突破PLL环路带宽对调制速率的限制 ，实现高速、宽频偏的调制（如高速FSK/GMSK）。
基本思想： 在PLL环路的两个不同点 （“两点”）同时注入 调制信号 m(t)，并通过预加重 (Pre-emphasis) 技术，使得：
在低频段 （低于环路带宽 BW_loop），两条路径在VCO输出端产生的调制效果相互抵消 ，允许PLL环路正常跟踪低频变化，维持锁定。
在高频段 （高于环路带宽 BW_loop），来自“环路滤波器前”路径的调制信号被环路滤波器衰减，而来自“VCO路径”的信号直接作用在VCO上，产生所需的高频调制分量 。
关键点：
点1 (参考/分频路径)： 通常施加到分频比 N 上（通过Σ-Δ调制器实现小数分频和调制）。这个点在环路滤波器之前 。调制信号需要经过环路滤波器。
点2 (VCO路径)： 施加到VCO的调谐电压 V_tune 上（通常通过DAC）。这个点在环路滤波器之后 ，调制信号绕过 了环路滤波器，直接控制VCO 。
预加重： 加到VCO路径的调制信号 m_vco(t) 不是原始 m(t)，而是经过一个特殊滤波器 H_pre(s) 处理后的信号 m_vco(t) = H_pre(s) * m(t)。H_pre(s) 的设计是TPM的核心，其目标是补偿环路滤波器的低通特性。
总结
FSK是频域数字调制的基础，实现方式从模拟键控到数字演进。两点调制是FSK在高性能射频芯片中的架构级优化，通过频域双路径合成解决了PLL带宽与相位噪声的固有矛盾。其核心在于精确的增益匹配和延迟对齐，这要求芯片级的设计与校准算法支持，是现代低功耗广域网（LPWAN）和短距离无线通信成功的关键技术之一。
