3D弹簧仿真
弹簧是生活中常见的弹性元件,普通螺旋弹簧的尺寸参数如图1所示。弹簧刚度是弹簧的重要参数,刚度值由材料特性、弹簧结构尺寸决定,具体的刚度计算公式如式(1)所示:

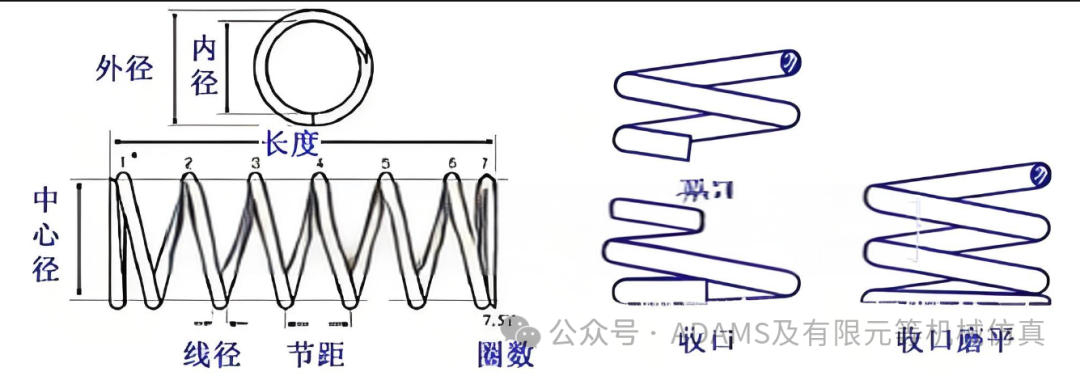

图1.螺栓弹簧尺寸参数
(1)
上式中G是弹簧材料的剪切模量,d是弹簧线径,D是弹簧中径,n是弹簧的有效圈数。常见的弹簧材质为65#、70#、65Mn、82B、72A、72B。其中G设置为80GPa,弹簧线径d为3mm,中径设为22mm。然后以这些参数在三维建模软件中建立带质杆的弹簧。这种建模方式是为了便于后面仿真时约束的加载。

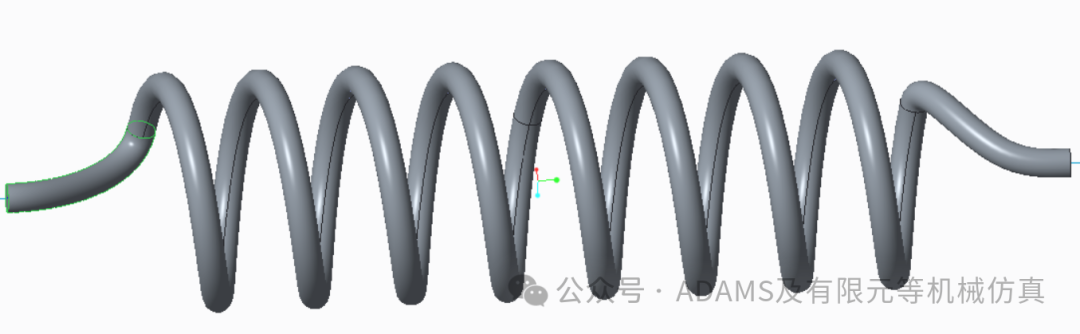

图2.螺旋弹簧建模
上图弹簧的有效圈数为8圈(除过渡连接部分),也就是n=8,经过计算可以得出该弹簧的刚度值大约为9.5N/mm。

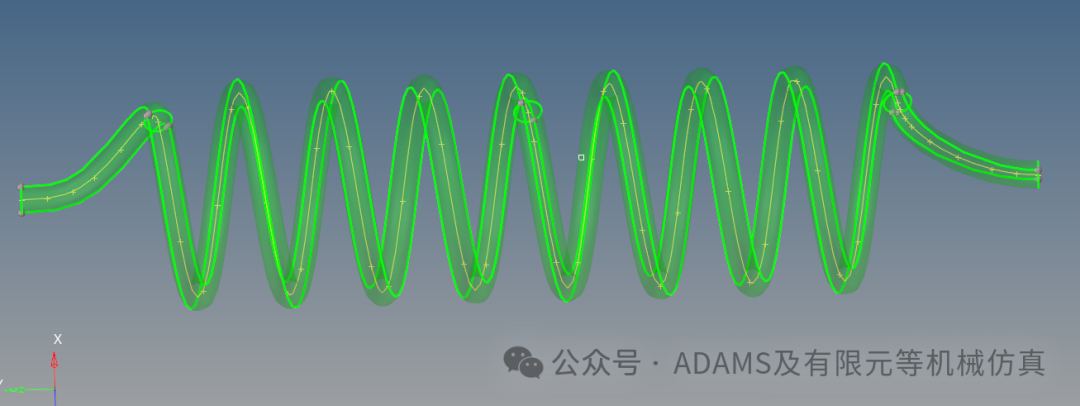

首先将建好的模型导入hypermesh中,在后面的网格划分中,主要通过面网格扫掠形成完整的网格,所以需要在下面的模型中导出中心轮廓线。

图3.几何的导入
2.1画出中心线

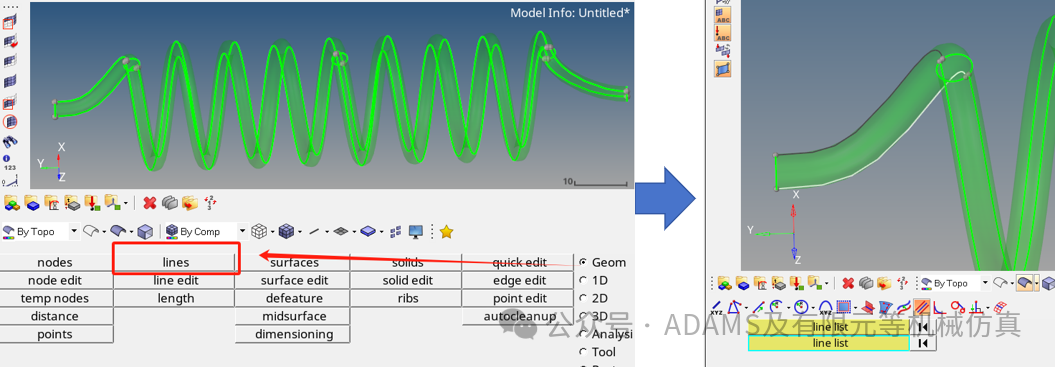

在几何界面,选择lines,然后选择两条线的中线

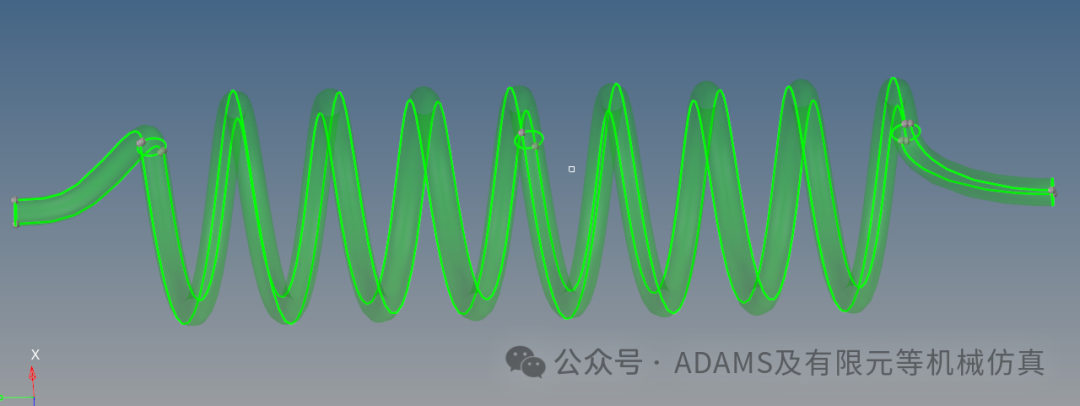

图4.轮廓中心线的抽取
2.2面网格划分及扫掠

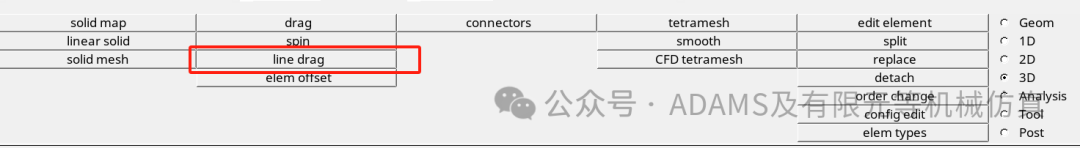

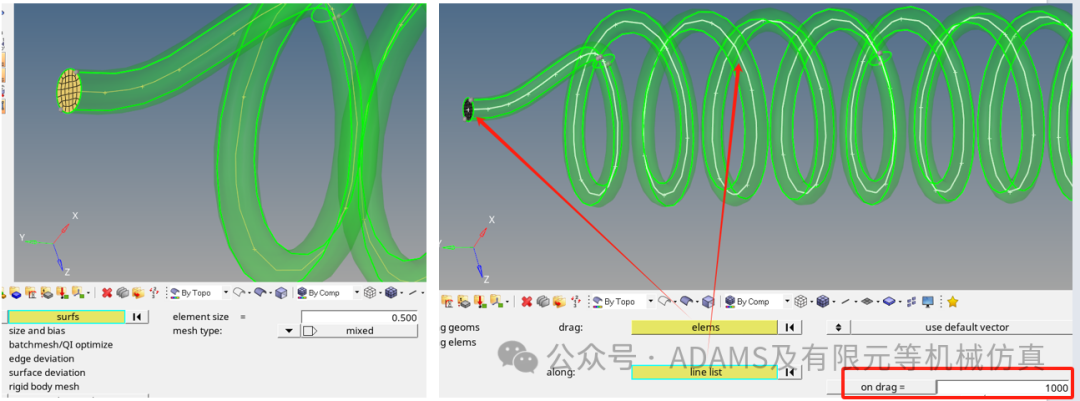

点击F12,对弹簧的端面进行2D网格划分,网格大小位0.5mm,然后点击3D中的line drag,进行沿线的网格拉伸,拉伸的网格数目设置为1000,然后点击drag完成网格的形成。

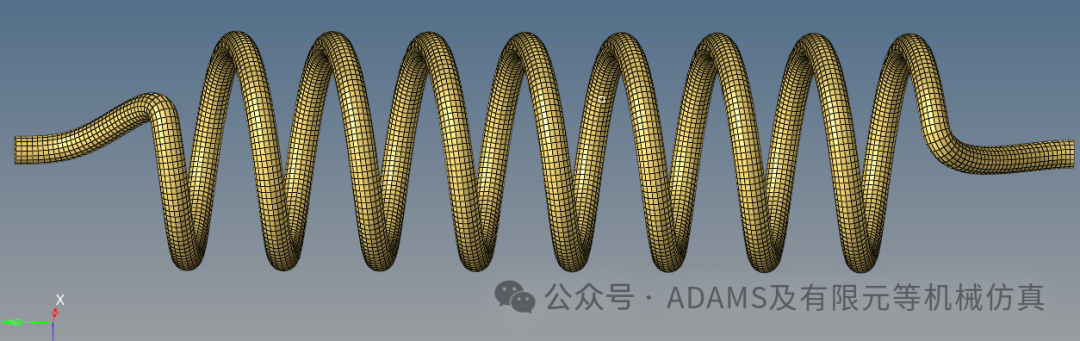

图5.网格的扫掠
完成网格划分后,设置材料及单元属性,其中材料的弹性模量设置为210GPa,泊松比为0.3,由于前面弹簧刚度计算需要剪切模量,而实际上通过弹性模量及泊松比就能反应出剪切模量,具体公式如下:

式中E为弹性模量、
为泊松比,将210GPa和0.3代入,可以算出剪切模量为80.8GPa,与前面的理论计算值基本一致。
然后单元属性设置为实体网格属性。具体操作不再详细说明。
3.1参考点及点集的建立
在建立载荷步前首先在建立参考点,然后建立点集,后面建立历史输出、耦合约束、载荷约束都是基于参考点或点集,具体的建立方法如下:

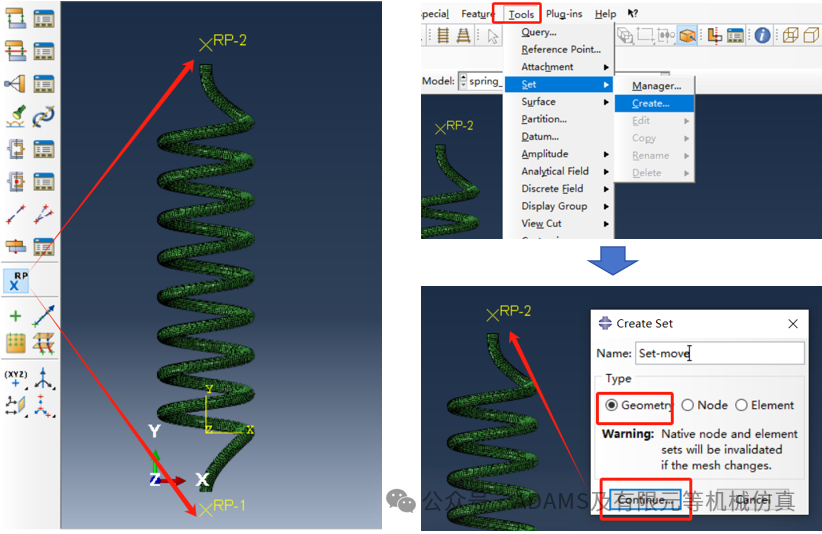

图6.参考点的建立
3.2施加载荷步

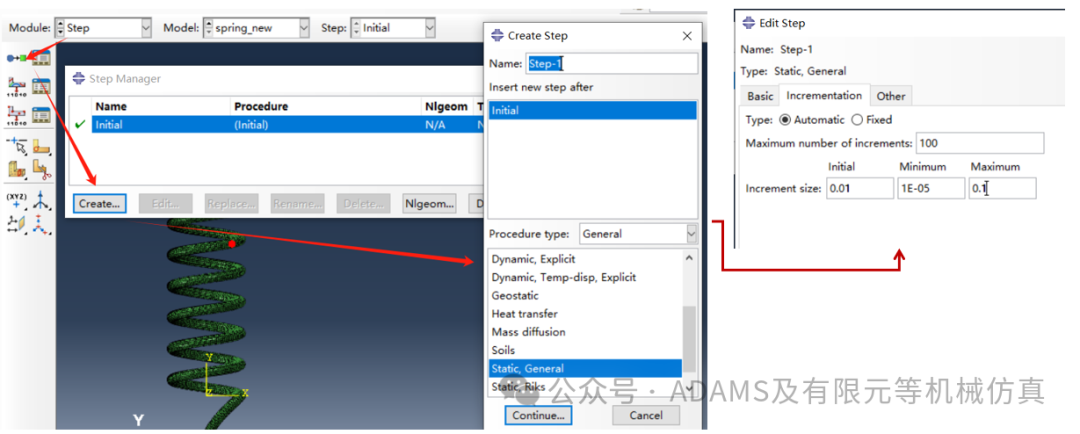

建立静力通用载荷步,由于仿真中应变变化较小,可以不打开几何大变形,然后设置初始增量和最大增量。

图7.载荷的建立

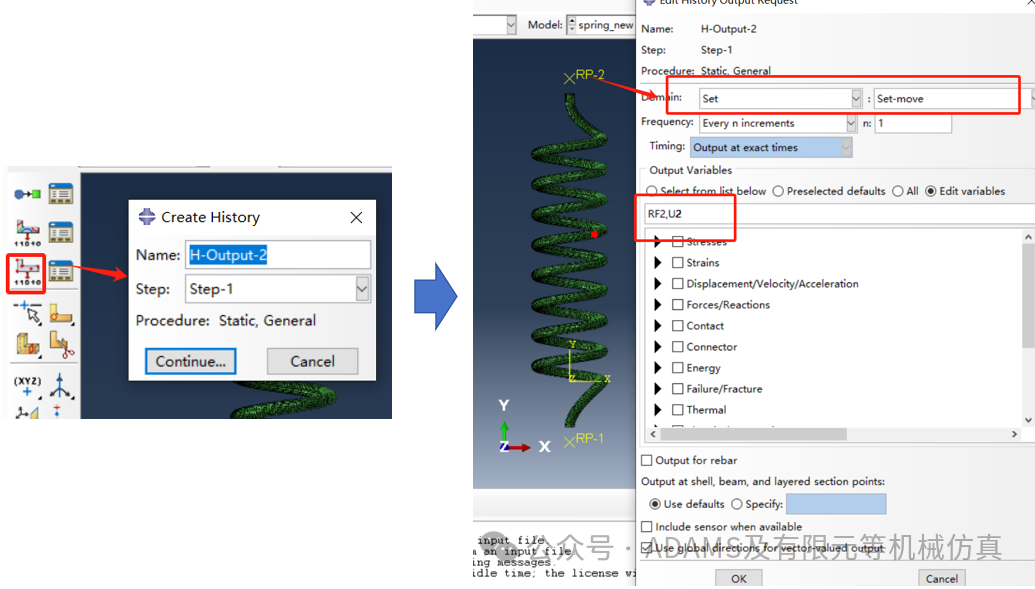

然后在历史输出中,选择前面建立的参考点-点集,输出该点的约束力和约束位移用于计算弹簧刚度。

图8.历史输出
3.3耦合关系建立
后面仿真中,固定及位移约束都是加在参考点上,因此需要在点和结构间建立耦合关系,也就是在参考点与弹簧端面的节点间建立rbe2单元。

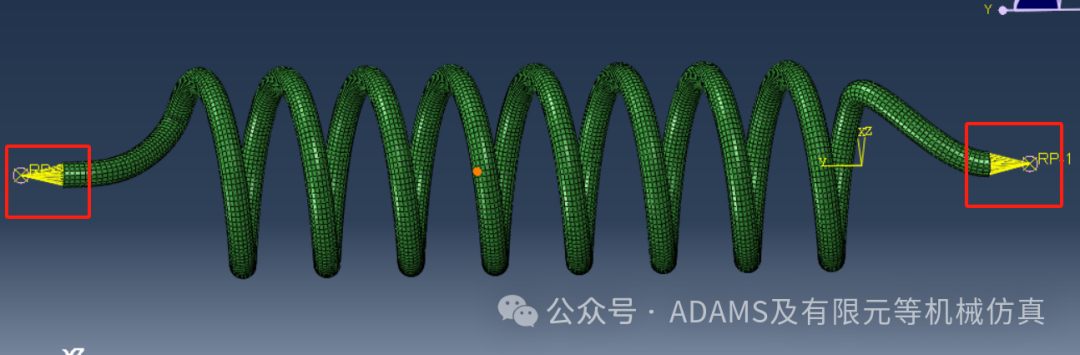

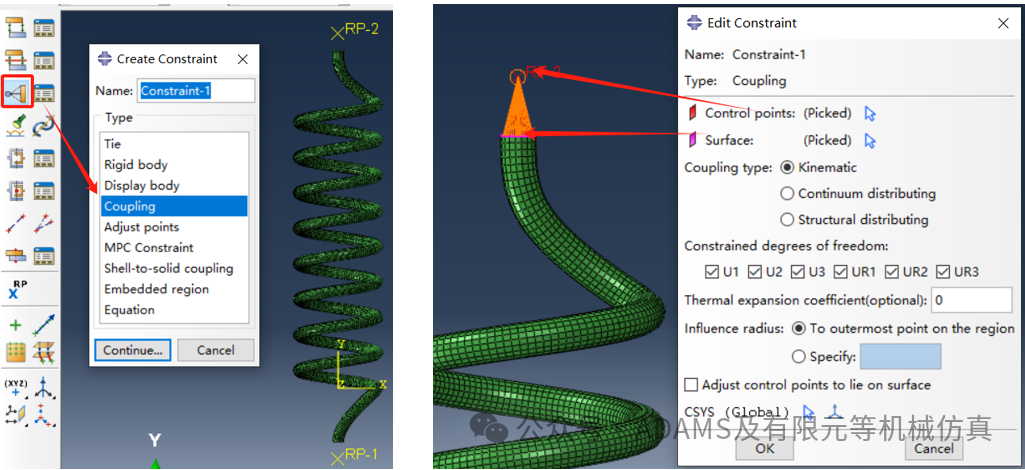

图9.耦合关系
3.4建立约束及载荷

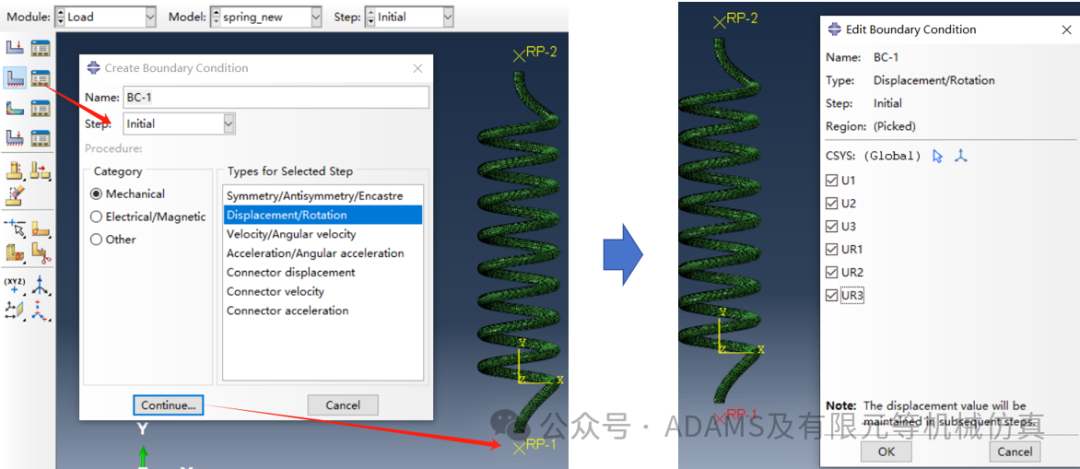

首先在底端的参考点建立固定约束,约束6个自由度,然后在顶端建立位移约束,Y向向上运动20mm。

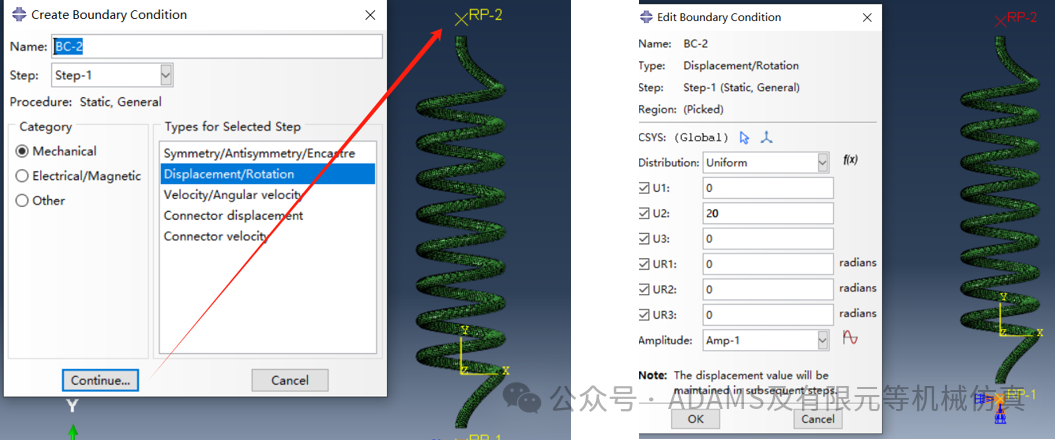

图10.边界约束
完成以上操作后,提交仿真计算,拉伸仿真动图如下:

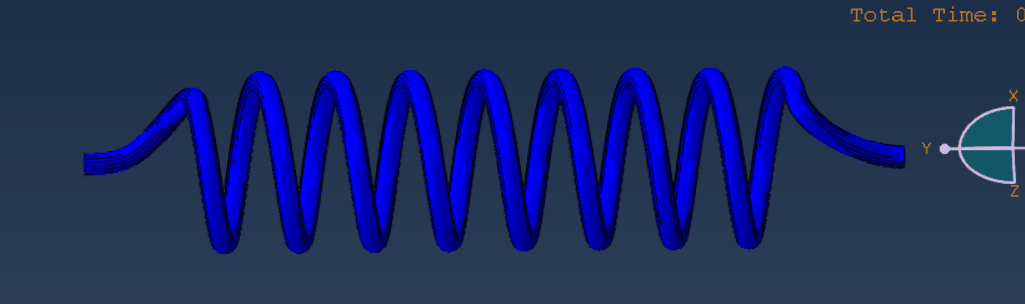

图11.拉伸动画
然后可以得到前面所建点集的力随时间变化曲线,以及力-位移曲线:

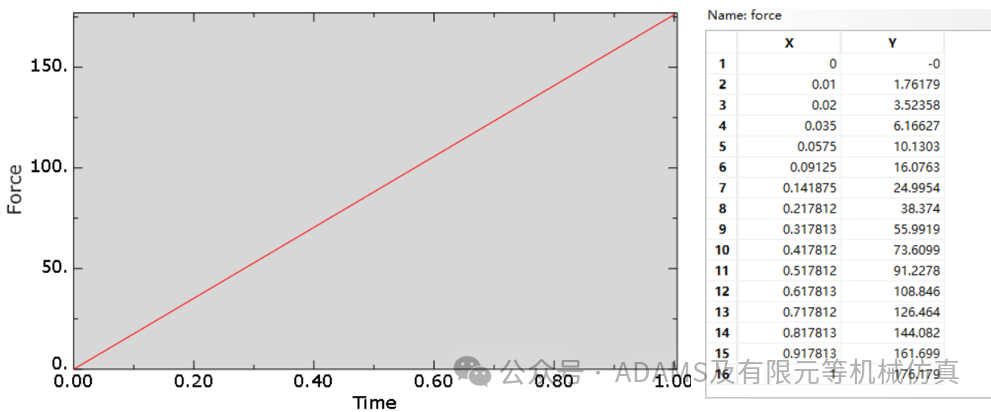

图12.力随时间变化曲线

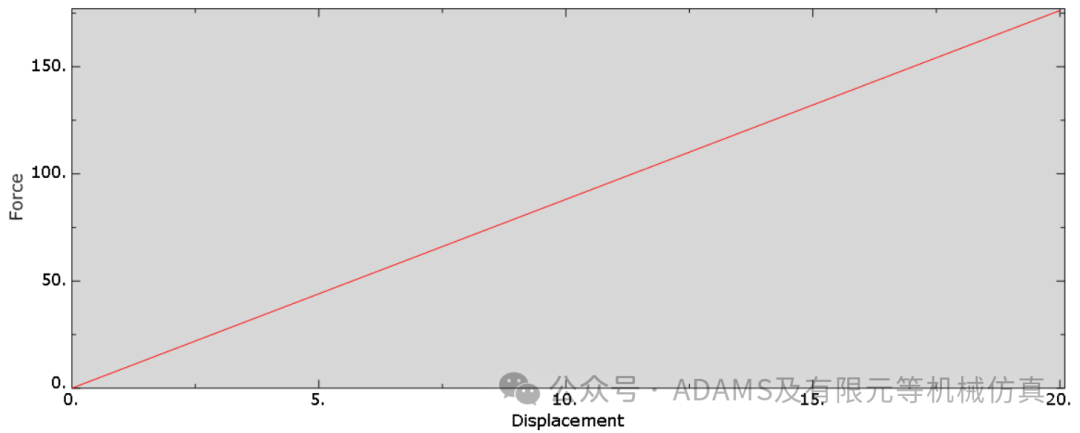

图13.力-位移曲线

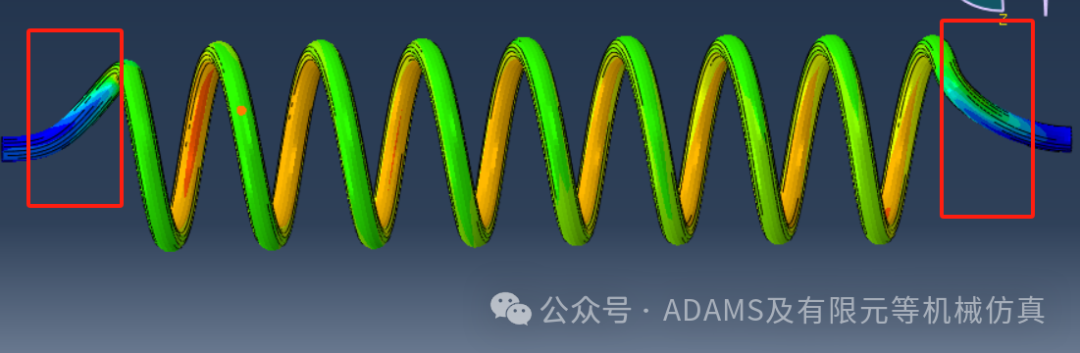

从上图可以看到约束反力最大为176N,最大为位移为20mm,并且位移与约束力呈线性关系,因此可以计算出弹簧的刚度为8.8N/mm。可以看到该值要小于理论计算值9.5N/mm。为啥呢?从图中可以看到弹簧实际上是由"一个个圈"串联得到的,我们在物理中学到弹簧串联时,弹簧的总刚度小于每一段的弹簧。而我们前面理论计算时没有考虑到下图中过渡连接的部分,而这部分也存在一定的刚度,然后经过串联后导致刚度变低。
