LSDYNA个人学习总结笔记摘录：某导弹用传感器发射强度、玻璃焊接失效及玻璃裂纹（某电子所）

一、单位制：采用cm-g-微秒单位制

二、分析步骤（不考虑玻璃焊接失效）

1）材料需求：

1.金属材料的杨氏模量、泊松比、密度、屈服应力、剪切模量；

2.玻璃材料需求密度、剪切模量初始值、剪切模量无穷值、弹性体积模量【即杨氏模量】、reciprocal【倒数】 of bata【衰变常数】，【如：密度2390kg/cm^3即2.39g/cm^3 、体积模量=6.05e10pa（在cm-g-微秒单位制下为0.605）、剪切模量初始2.74e10pa（在cm-g-微秒单位制下为0.274）、剪切模量无穷=0、、衰变常数为0.53取倒数】

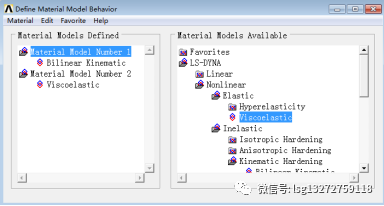

材料定义如下图所示：

2）模型

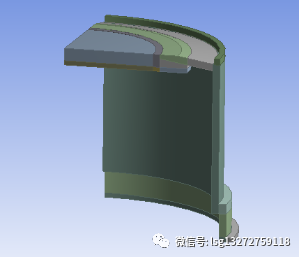

由于模型的对称性，对模型进行切分，只选取1/4模型；（该步骤在DM中进行，从DM导出x_t文件，然后导入ansys lsdyna经典中）【如果用的15.0的DM，必须15.0的ls-dyna才能导入x-t文件】

3）网格：

需要对体进行切割（如上图所示），划分六面体网格，结果更精确；

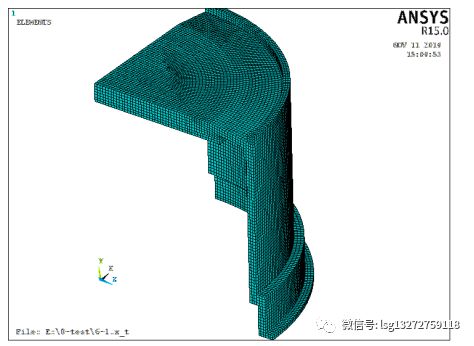

网格尺寸为0.2mm，总网格数为金属帽27897个单元，玻璃光窗7713个单元；如下图所示：

三、考虑玻璃焊接失效的分析

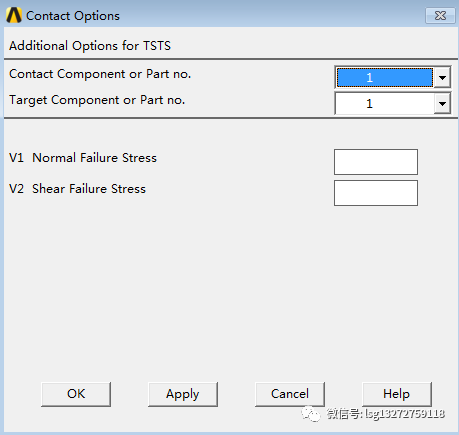

如果考虑焊接失效，且通过“tied/fail”接触来模拟焊接，需要提供该类接触的normal失效应力和剪切失效应力；如下图所示：

WB下的LSDYNA里边的绑定接触，也支持failed参数输入；

四、考虑玻璃裂纹的分析

材料失效一般需要如下参数中的一个或数个，当然提供越多越精确；见《动力分析指南》的erosion解读，关键字举例如下：

*mat_add_erosion

1,1234,1.2e-2,1234,0,0,0,0

-5e-4,1234,1234,1234,1234,1234,1234,1234duole
