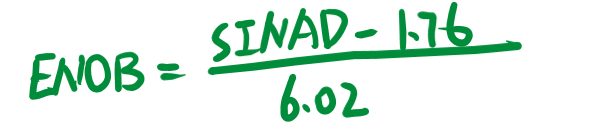

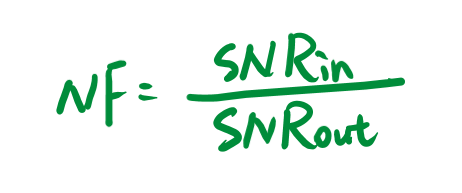

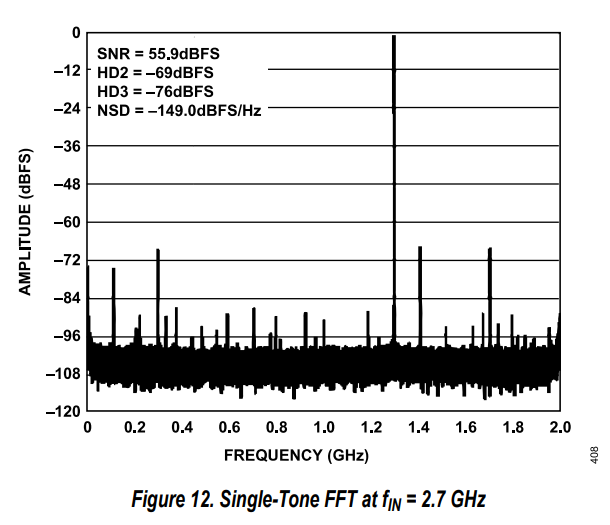

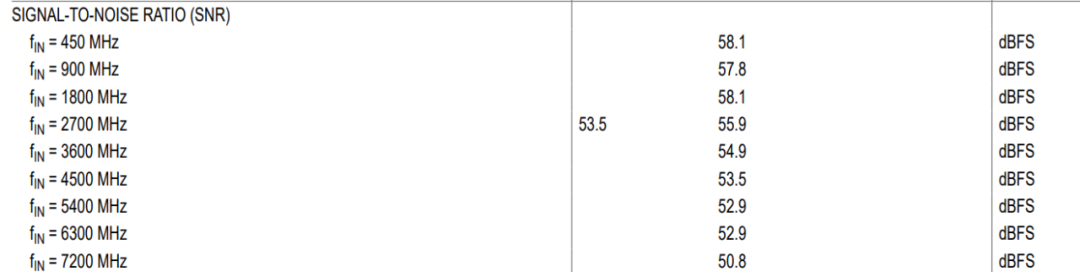

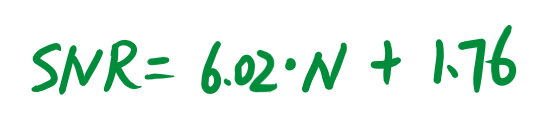

(1)想想十几年前，做为一个纯纯的射频工程师，看惯了射频器件的那些极简手册，第一次看到ADC的手册的时候，简直两眼一抹黑。天，这手册的页数怎么这么多，好像永远都看不完的样子。如果是简单功能的ADC，比如就只有个ADC的功能，手册也可以写的简单。但是现代的ADC，已经不只是只有ADC功能了，就说高速ADC中引入的JESD204B，就够手册上或者使用文档中多出很多页了。不过，好在，了解ADC的核心指标后，看这些文档也不会那么害怕。(2)首先，每个ADC都有一个位数，在手册上表征为ADC Resolution。那ADC的位数是12位，那我们就能获得12位的ADC性能么？答案是否定的。在ADI的一份ADC参考资料中，讲ADC的量化噪声的时候，经过详细的推导，可以得到那个著名的SNR与位数之间的公式。即：也就是说，ADC如果位数是12位，那么按上述公式计算出来的信噪比就是74dB左右。但是你要是去看厂家的手册，发现他们的SNR往外没有那么高，比如说是：而我们在设计的时候，其实主要是关注这个SNR，而不是resolution。当然，这个SNR会对应ENOB，也就是有效位数，英文是Effective Number of Bits。resolution代表的是ADC上能输出多少位的二进制数，但是现实中的各种噪声，会让最低的那几位变成随机跳动的乱码，不能代表有用信号的信息。而ENOB和SINAD有一个和上面类似的关系式。作为射频工程师，对噪声系数的定义公式是熟悉的。所以，ADC也可以通过这个公式来换算出ADC对应的噪声系数。有的ADC也会直接给出噪声系数，或者噪声谱密度。(3)然后还有SFDR这个指标。在接收机里，也有这个类似的指标，不过有时候不太明说，而是用抗干扰性来表征。在ADC上面呢，这个SFDR指标，也是差不多的意思，是衡量在有大干扰信号的情况下，ADC识别有用小信号的能力。理想的ADC，除了基波信号，应该是一条平滑的噪底。但实际上，由于各种原因，除了那个基波信号，还会有一些小杂散或者HD2/HD3产生。而SFDR就是主信号幅度与最大的哪个杂散的幅度的差值。如果只有有用信号的话，这个倒也没什么关系，毕竟这些杂散永远比有用信号来得低。但是就如我们在超外差接收机中需要进行频率规划的原因一样，进入接收机的是一个大的干扰信号和一个小的有用信号，而干扰信号与LO的产物落入有用中频信号带内的情况需要避免。ADC的SFDR也是如此，当有一个大的干扰信号进入到ADC，它产生的小杂散也许就会出现在有用信号带宽内，这种情况也是需要避免。我们希望，即使杂散有落入有用信号带宽内，但是其幅度也应该是尽量小，小到其影响程度在可接受范围内。此时SFDR就变成一个很重要的指标。(4)另外，在用ADC的时候，时刻还要记着采样定理，因为采样的存在，因此ADC的输出频谱会有折叠，所以ADC的输入端，总是要加一个抗混叠滤波器。然后你看ADC的HD2，HD3那些指标的话，也能想明白，为啥HD2和HD3的频率不是在2*f0，3*f0处呢，也是因为被折叠到0~fs/2的频率范围内了。 来源：加油射频工程师
