一篇文章了解两款主流软件：ANSYS 与 ABAQUS - 接触设置

ANSYS提供接触单元建立接触关系。



ABAQUS则没有接触单元这个概念。

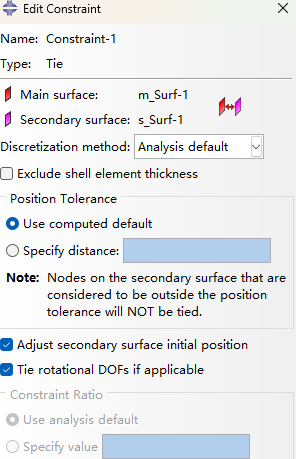

ANSYS与ABAQUS都提供了绑定接触。相比ANSYS，ABAQUS的绑定接触设置非常简单。

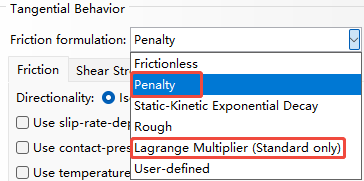

ANSYS与ABAQUS都提供了摩擦、无摩擦、粗糙三种接触关系。以摩擦为例，ABAQUS提供了多种摩擦力计算模型，而ANSYS Workbench界面只能默认为Pealty模型。



对于非线性接触的法向接触力计算，ANSYS与ABAQUS都提供了三种计算模型：





一）间隙接触

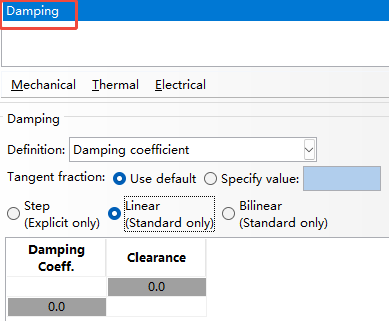

间隙接触是指接触面（从面）与目标面（主面）初始不接触，变形后发生接触。为提高间隙接触场景的收敛性，ANSYS与ABAQUS都提供了阻尼设置。





二）接触探测

相比ABAQUS，ANSYS的接触探测选项更多。

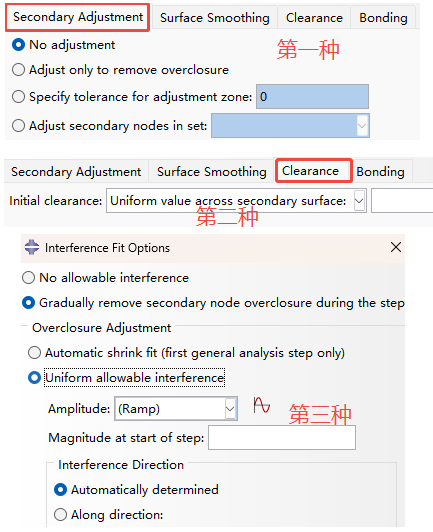

三）界面处理

ANSYS的界面处理设置集中在一个属性，然而ABAQUS有多种设置途径。





四）切向滑移

ANSYS与ABAQUS都提供了小滑移与有限滑移。





说明：本文英文界面属于ABAQUS，中文界面属于ANSYS Workbench。

如果你先掌握了一个软件的接触设置，很容易掌握另一款软件，对比学习是一种高效的学习方法。
