AI给极片CT扫描“戴上高清眼镜”

在材料科学领域，尤其是在电池研发中，研究人员长期受困于一种类似“测不准原理”的成像悖论：你如果想看清单个锂电池颗粒内部的微裂纹（高分辨率），视场（Field of View, FoV）就会极度受限，只能看到电极上极小的一个点，难以代表整体；你如果想看清楚整个电极的宏观结构（大视场），分辨率就会下降，那些关键的微观衰退特征就会变成一团模糊的像素。

这就好比你用显微镜看清了细菌的鞭毛，却不知道它在整个菌落里的位置；或者你用广角镜头拍下了整片森林，却看不清树叶上的虫眼。

帝国理工学院 Chun Huang 教授团队发表在 Journal of Materials Chemistry A 上的这项研究，试图利用深度学习（Deep Learning）打破这个物理僵局。他们不仅用 AI “脑补”出了高分辨率的细节，还利用这种技术揭示了一个关于 NMC811 正极材料衰退机制的反直觉结论：有时候，允许材料“膨胀”，反而是为了让它活得更久。

一、 破局：当 X 射线遇到 AI 超分辨率

为了解决“又要看得广，又要看得清”的难题，研究团队引入了超分辨率（Super-Resolution）技术。这并不是什么新鲜概念，但在高精度的科研级 X 射线计算机断层扫描（XCT）中，如何保证 AI 生成的图像是“真实的”而非“好看的”，是一个巨大的挑战。

团队对比了两种主流的深度学习模型：

1. 卷积神经网络（CNN）： 增强版 SRCNN，专注于特征保真。
2. 生成对抗网络（GAN）： 包含生成器和判别器，通常能生成感官上更逼真、纹理更丰富的图像。

胜负已分：科学需要的是诚实，而不是艺术

在图像处理领域，GAN 通常因为能生成锐利的纹理而备受推崇。然而，在这项电池微观结构的研究中，CNN 完胜。

如下图所示，GAN 模型虽然生成的图像反差强烈，但它倾向于“合并”那些原本独立的颗粒（hallucination），人为地改变了物理结构。相比之下，CNN 极其精准地还原了颗粒的边界和细节，其结构相似性指数（SSIM）达到了 0.92，远高于 GAN 的 0.82。

这意味着，通过训练好的 CNN 模型，研究人员可以使用低分辨率模式快速扫描大面积样本（视场扩大 4 倍），然后通过算法将其还原为亚微米级的高精度图像。这直接将原本可能需要数小时的高精扫描压缩到了“低精扫描+几分钟计算”的流程中，且数据更具代表性。

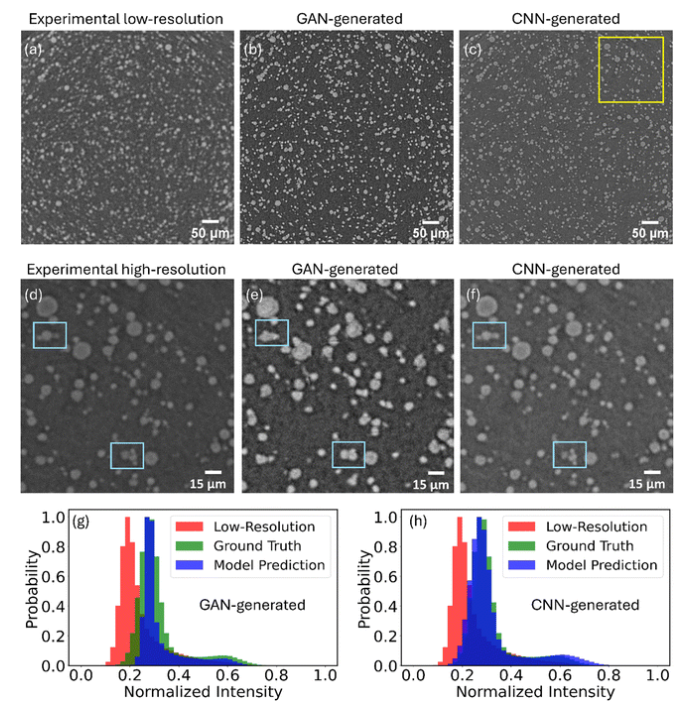

图解（见原论文 Figure 5）： 上排从左至右分别为：低分辨率原图、GAN 生成图、CNN 生成图。下排为对应的细节放大（其中 d 为高分辨率金标准）。核心逻辑：请注意对比蓝色框选区域。GAN 模型（e）在重构时出现了伪影，错误地融合了颗粒；而 CNN 模型（f）则几乎完美复刻了高分辨率金标准（d）中的颗粒形态和间隙。这证明在需要定量分析孔隙率和曲折度的科研场景下，CNN 的保真度优于 GAN 的“艺术加工”。

二、 两种极端的电极制造哲学

有了这把“AI 显微手术刀”，团队将目光投向了下一代可持续电池制造工艺的对比。他们制备了两种截然不同的 NMC811 正极：

1. 定向冷冻铸造（DIT）： 模仿冰晶生长的结构，制造出垂直排列的孔隙通道。由此产生的电极孔隙率极高（约 85%），曲折度低（离子传输快）。
2. 干法涂层（Dry Coated）： 摈弃有毒溶剂 NMP，直接将粉末压制成型。这种电极非常致密，孔隙率低（约 46%-51%），曲折度高。

这两者代表了电池设计的两个极端：前者追求极致的离子传输，后者追求极致的能量密度和环保制造。

在经历了 100 次充放电循环后，AI 增强的 XCT 图像揭示了微观世界的剧变。

三、 反直觉发现：膨胀得越厉害，反而越长寿？

按照传统的直觉，电池材料在循环中的体积膨胀（Volume Expansion）是万恶之源。膨胀会导致颗粒粉碎、电极层脱落。因此，我们会认为膨胀率越低的电极，寿命应该越长。

然而，这项研究给出了一个截然相反的观测结果：

• DIT 电极（高孔隙率）： 单个 NMC811 颗粒的体积膨胀率高达 **26%**。
• 干法电极（低孔隙率）： 颗粒的体积膨胀率仅为 **5-8%**。

但是，容量保持率却是 DIT 电极完胜。 干法电极在 100 圈循环后容量断崖式下跌，从约 215 mAh/g 跌至 64 mAh/g，而 DIT 电极依然保持在 148 mAh/g。

图解（见原论文 Figure 9）： 左侧（a, c）为循环前，右侧（b, d）为循环 100 次后。上排为致密的干法电极，下排为疏松的 DIT 电极。核心逻辑：尽管下排 DIT 电极中的黄色圈出颗粒显示出了显著的体积膨胀，但电极整体结构依然完整。反观上排的干法电极（b），蓝色圈出区域显示出了明显的微裂纹（Micro-cracks）。致密的结构让颗粒之间“硬碰硬”，应力无处释放，导致了灾难性的结构崩塌。

为什么？“缓冲带”的艺术

研究揭示了其中的物理机制：

1. DIT 电极的“生存空间”：由于初始孔隙率高，周围有大量的“空地”。当 NMC811 颗粒因为充放电发生各向异性的晶格膨胀时，这些孔隙和周围的碳粘结剂域（CBD）充当了完美的缓冲垫。颗粒虽然膨胀了 26%，但它们是“自由”地膨胀，没有挤压碎裂。这也解释了为什么它膨胀率高——因为它有条件充分利用活性物质，锂离子进出通畅（利用率高自然膨胀就明显）。
2. 干法电极的“幽闭恐惧症”：虽然颗粒本身想膨胀，但周围被压得太死（高曲折度、低孔隙）。这种机械约束虽然限制了颗粒的体积变化（只膨胀了 5-8%），但代价是巨大的内部应力（Internal Stress）。最终，颗粒内部和颗粒之间发生了严重的断裂（Cracking），导致电接触失效，容量跳水。

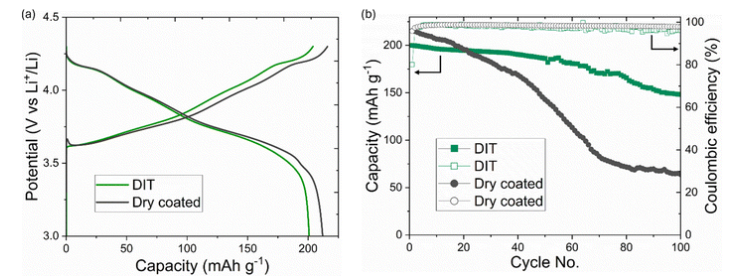

图解（见原论文 Figure 11）： (b)图展示了 100 次循环的容量保持率。核心逻辑：绿色线条（DIT）虽然稍有下降但保持稳定，而灰色线条（Dry coated）呈现出破坏性的衰退趋势。这有力地证明了微观结构设计对宏观电化学性能的决定性影响：在某些情况下，为材料预留“膨胀空间”比强行抑制膨胀更有效。

四、 洞见与总结

这项研究通过一个优雅的闭环（AI 工具开发 -> 应用于新材料 -> 发现反直觉机制），为我们提供了两个层面的深刻洞见：

1. 方法论层面：AI 正在重塑“观测”的定义

传统的 XCT 扫描要么慢得无法忍受，要么模糊得无法使用。这项研究证明，经过针对性训练的 CNN 模型（而非通用的 GAN）可以成为一种可靠的“软件透镜”。未来的材料表征，可能不再单纯依赖更昂贵的硬件，而是依赖更聪明的算法。“采集低精数据，计算高精结果”或将成为行业标配。

2. 电池设计层面：从“堵”到“疏”的哲学转变

对于像 NMC811 这样本质上就会发生晶格呼吸（膨胀收缩）的高镍材料，一味追求高压实密度（Compactness）可能是死路一条。 该研究提出的线性回归模型显示：孔隙率与膨胀正相关，但曲折度与膨胀负相关。这意味着，优秀的电极微观结构设计，应该像海绵一样——既要有足够的密度存储能量，又必须预留足够的孔隙作为“机械缓冲区”。哪怕这会牺牲一点初始的体积能量密度，换来的却是循环寿命的质变。

下一步是什么？如果你是电池研发工程师，这篇论文在暗示你：在追求极限压实密度时，请回头看看你的微观结构是否已经患上了“幽闭恐惧症”。给离子留条路，也给颗粒留点膨胀的尊严。

参考文献：

Shojaei, M. J., Li, G., Ramadas, A., & Huang, C. (2025). X-ray imaging with AI-driven super-resolution deep learning for investigating battery electrode microstructural properties over cycling. Journal of Materials Chemistry A.
