HyperLife_焊接和未焊接材料认证（FKM）

TodayCAEer

10月前浏览513

本教程将指导您逐步完成一个过程，该过程涵盖了同一计算中焊缝和未焊接材料的认证。

注意：目前，未焊接的计算不能绕过焊接计算工作流程。

在开始之前，请将本教程中使用的文件复制到您的工作目录。

·http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hlwc/HL-2010/sidedoor_gp.h3d.zip

·http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hlwc/HL-2010/sidedoor_gp.hm.zip

一、导入模型和结果文件

1.从主页工具的文件工具组中，单击Open Model工具。

图1.

此时将打开Open Model/Results Files对话框。

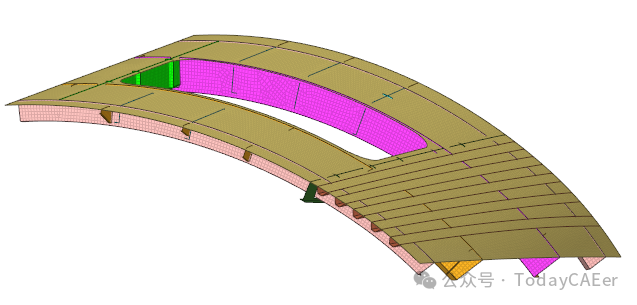

2.浏览并选择HL-2010\sidedoor_gp.hm作为模型文件。

3.浏览并选择HL-2010\sidedoor_gp.h3d作为结果文件。

4.单击Apply。

图2.

二、识别焊接线

1.单击Mark Weld工具。

图3.

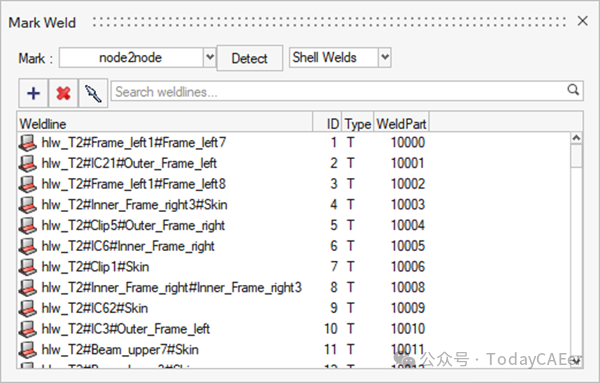

此时将打开Mark Weld对话框。

2.单击Detect。

HL-WC识别模型中存在的焊缝，并以红色突出显示它们。

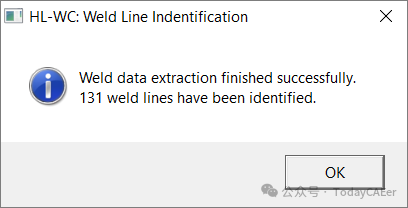

检测完成后，将显示一条消息，说明已识别的焊接线数。

图4.

焊接线Browser将更新。

图5.

三、筛网焊缝

1.单击Inspect工具。

图6.

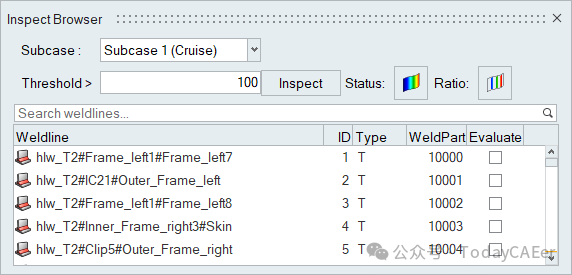

此时将打开Inspect Browser对话框。

2. 从Subcase下拉菜单中选择Subcase 1（Cruise）。

3.输入阈值100。

图7.

4.单击Inspect。

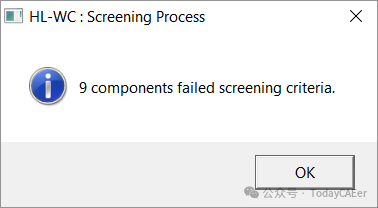

屏蔽完成后，将出现一个对话框，显示失败的焊接线数。

图8.

5.单击OK。

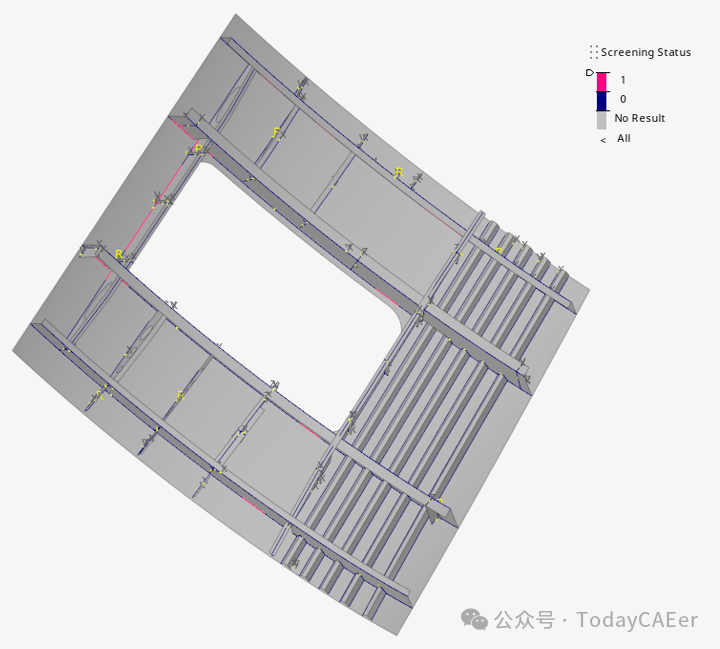

模型视窗右侧的图例将失败的焊接线着色为粉红色。

图9.

6.Optional：单击对话框中，绘制单元的von Mises应力值与您提供的阈值的比率。

7.退出Inspect Browser对话框。

四、定义焊缝规格

1.单击Specifications工具。

图10.

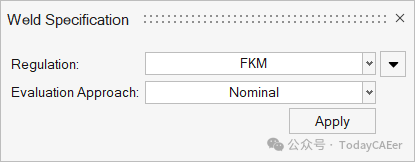

此时将打开Weld Specification对话框。

2.选择FKM从法规下拉菜单。

图11.

3.单击Apply。

参数将应用于所有焊接线评估点。

4.单击OK。

五、查看评估要点

1.单击Points工具。

图12.

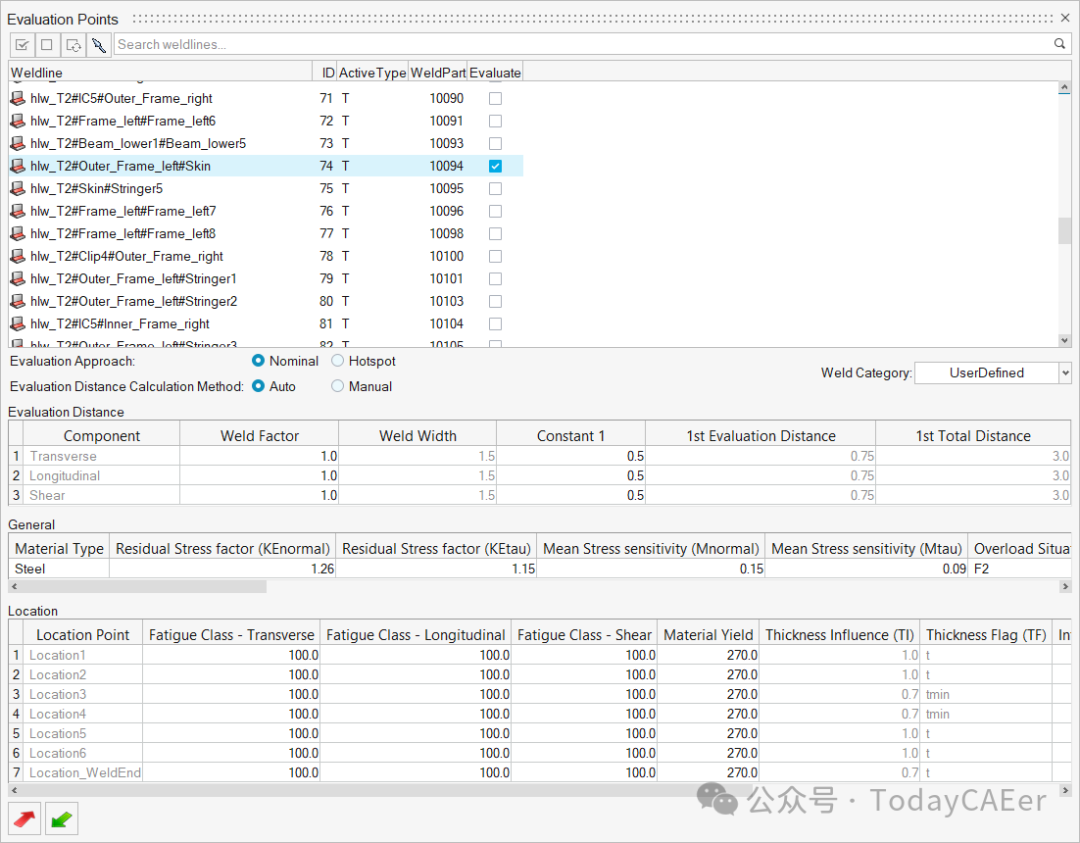

此时将打开Evaluation Points对话框。

2.从焊接线列表中选择hlw_T2#Frame_left3#Skin 。

Note：应该激活Evaluate复选框。在筛选过程中标记为临界的任何焊接线都会在Evaluation点对话框中自动选择。

3.查看分类参数。

每个焊缝的分类参数因焊缝类型和所选焊缝法规而异。

图13.

4.请自行决定查看其他焊接线，然后退出对话框。

六、创建和指定Material

1.单击Material工具。

图14.

此时将打开Assign Material对话框。

2.单击以选择所有零件。

3.单击My Material选项卡。

4.单击。

将创建名为Material2的新Material。

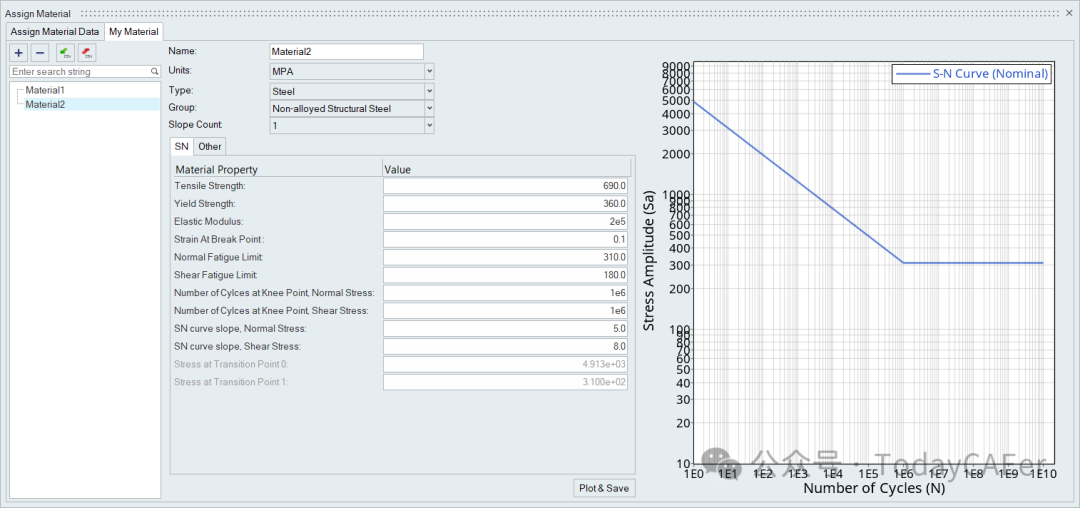

5.修改Material参数。

a)将Tension Strength设置为690。

b)将屈服强度设置为360。

c)将Normal Fatigue Limit设置为310

d)将Shear Fatigue Limit设置为180。

e)接受所有其他默认参数并点击Plot并保存。

图15.

6.右键单击Material2并选择Add以分配Material列表。

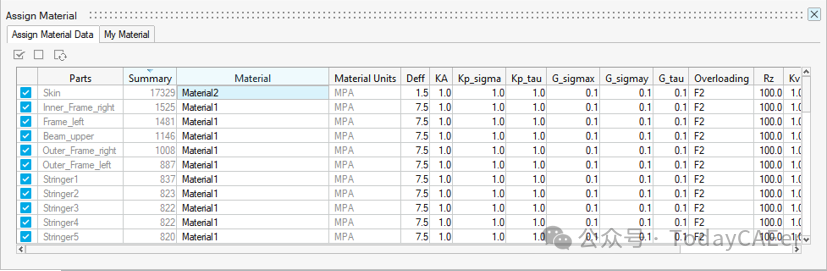

7.返回到Assign Material Data选项卡。

8.对于零件Skin ，从Material下拉菜单中选择Material2。

9.接受所有其他零件的默认材料和参数。

图16.

10.退出对话框。

七、评估和查看结果

1.在评估工具组中，单击Run Analysis工具。

图17.默认情况下，将创建包含所有子case的事件。创建的事件将比较放置在事件中的SUBCASE以创建最大范围。

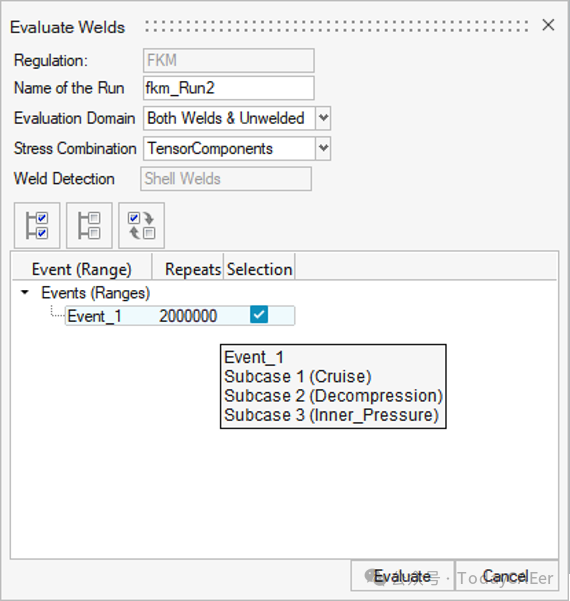

此时将打开Evaluate Welds对话框。

2.Optional：输入运行的名称。

3.Optional：编辑默认事件或通过LoadMap上下文创建新的SUBCASE。

4.选择Both Welds & Unwelded作为评估域。

5.验证应力组合设置为Tensor components。

图18.

6.单击Evaluate。

焊缝和未焊接的单元都会被评估。

图19.

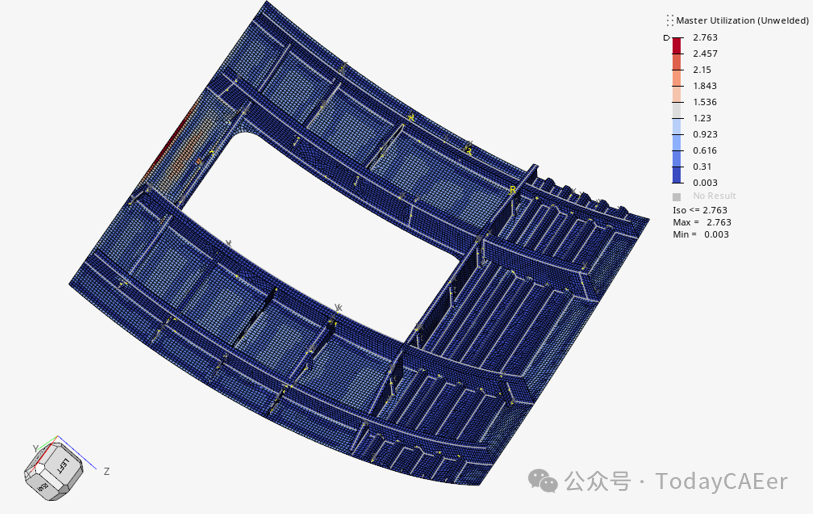

默认情况下，最大利用率- 未焊接是等高线。

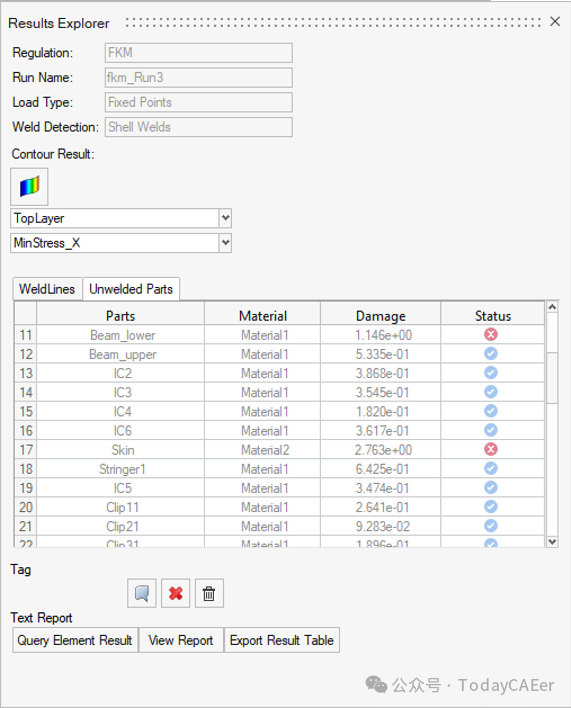

7.在Results Explorer中，从云图结果下拉菜单中选择Top Layer和MinStress_X，然后单击。

选定的结果类型为等高线。

图20.

8.向Element添加标签。

a)在Results Explorer中，从云图结果下拉菜单中选择MasterUtilizationUnWelded，然后单击。

b)选择要标记的Element。

c)单击实体选择器。

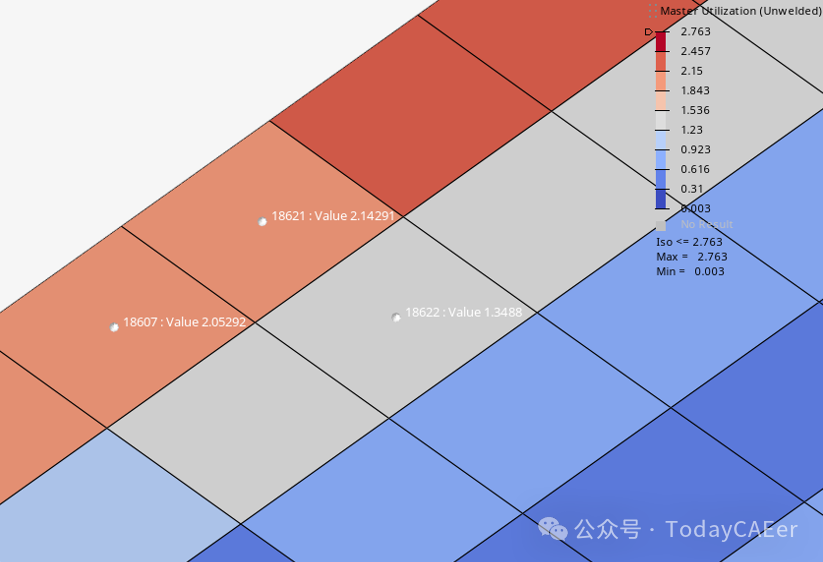

所选Element使用ID和利用率值进行标记。

图21.
