Carla传感器模型深度解析——鱼眼相机篇
作者|峻川 编辑|峻川 出品|车路漫漫
写在前面
本文的鱼眼相机代码源自github上Carla仓库的Fisheye sensor #3755(https://github.com/carla-simulator/carla/pull/3755)，正文中作为示例的是本文作者基于此改编的适配最新版Carla"Unreal Engine 5.5 version of CARLA"的Fisheye sensor代码。文末会附上改编后的代码。
鱼眼相机模型代码解析
在Carla的文档中，有如何建立新传感器模型的教程：how-to-add-a-new-sensor，建议首先阅读链接中的文档以熟悉这一过程。
和文档中一样，我们首先从新建立的Sensor Actor开始。AFisheyeSensor::GetSensorDefinition()，AFisheyeSensor::GetImageWidth()，AFisheyeSensor::GetImageHeight()，AFisheyeSensor::GetFOV()获取一些如图像分辨率、相机内参等参数，AFisheyeSensor::Set(const FActorDescription &Description)会将这些参数赋值给类内部的成员。
在构造函数中，定义了一个Fisheye对象：
Fisheye = CreateDefaultSubobject<USceneCaptureComponentCube>(
FName(*FString::Printf(TEXT("SceneCaptureComponentCube_%d"), SCENE_CAPTURE_COUNTER_CUBE)));
1. USceneCaptureComponentCube 的作用
动态捕获立方体贴图：
USceneCaptureComponentCube是用于从场景的某个位置捕获 立方体贴图（Cubemap） 的组件。它会实时渲染场景的六个面（前、后、左、右、上、下），生成一个立方体贴图。这种贴图常用于动态环境反射（如金属、水面）、天空盒效果，或需要全方向视角的场景捕捉（如VR，和本文所述的鱼眼相机）。应用场景：
例如，在角色周围动态生成环境反射时，可以将USceneCaptureComponentCube附加到角色身上，实时捕捉周围环境，并将结果传递给材质系统，实现动态反射效果。
2. SCENE_CAPTURE_COUNTER_CUBE 的作用
唯一命名标识：
SCENE_CAPTURE_COUNTER_CUBE是一个无符号整型计数器（0u表示初始值为0），用于为每个USceneCaptureComponentCube实例生成唯一名称。通过FString::Printf将其嵌入名称字符串（如"SceneCaptureComponentCube_0"），避免多个组件因同名导致冲突。计数器的递增：
通常，在每次创建组件后，计数器会递增（例如SCENE_CAPTURE_COUNTER_CUBE++），确保后续实例的名称后缀依次为_1、_2等。这是Unreal中管理动态生成组件命名的常见做法。
在Unreal Engine中，**USceneCaptureComponentCube::CaptureScene()** 是一个关键方法，用于 手动触发 立方体贴图（Cubemap）的场景捕获操作。以下是关于该方法的详细说明：
立即捕获场景： CaptureScene()会立即从USceneCaptureComponentCube的当前位置和方向，渲染场景的六个面（前、后、左、右、上、下），生成一个完整的立方体贴图，并将结果写入关联的渲染目标（TextureRenderTargetCube）。
下面进入FisheyeSensor在仿真开始时会运行的方法：BeginPlay()
void AFisheyeSensor::BeginPlay()
{
// 省略
}
这是FisheyeSensor中的第一个重要方法。以下是逐行解释：
1. 初始化渲染目标
CaptureRenderTarget->Init(GetImageWidth(), PF_B8G8R8A8);
作用：初始化一个渲染目标（ UTextureRenderTarget2D），设置其宽度为GetImageWidth()返回的值，像素格式为PF_B8G8R8A8（32位BGRA格式，适合存储颜色数据）。细节：渲染目标用于将场景内容捕捉到纹理，后续可通过此纹理获取图像数据。
2. 配置鱼眼场景捕捉组件
Fisheye->Deactivate();
Fisheye->TextureTarget = CaptureRenderTarget;
Fisheye->CaptureScene();
作用：停用鱼眼场景捕捉组件（如 USceneCaptureComponent2D），避免未配置时自动渲染。然后将渲染目标绑定到组件，并立即触发一次场景捕捉。注意： CaptureScene()可能在组件未激活时仍可手动调用，确保首次捕捉完成。
3. 设置捕捉数据源
Fisheye->CaptureSource = ESceneCaptureSource::SCS_FinalColorLDR;
作用：指定捕捉的数据源为“最终颜色（低动态范围，LDR）”，即经过后期处理（如色调映射）后的画面，适合显示或存储为标准格式图像。
4. 更新并激活组件
Fisheye->UpdateContent();
Fisheye->Activate();
作用： UpdateContent()确保参数更改生效，Activate()启用组件，使其后续可以自动更新（如每帧捕捉）。
5. 调整渲染超时设置
UKis metSystemLibrary::ExecuteConsoleCommand(
GetWorld(),
FString("g.TimeoutForBlockOnRenderFence 300000"));
作用：通过控制台命令将渲染围栏阻塞超时设置为300秒（300000毫秒），防止高负载渲染任务（如高分辨率捕捉）因超时失败。 注意：此设置全局生效，需谨慎使用，避免影响其他场景。
6. 通知天气更新
Weather->NotifyWeather(this);
作用：触发天气系统更新，确保场景中的天气效果（如雨、雾）被应用到当前捕捉的画面中。 细节： GetEpisode()可能指向当前游戏情景，与项目逻辑相关。
7. 调用父类逻辑
Super::BeginPlay();
作用：执行父类（如 AActor）的BeginPlay()，完成继承链的初始化。
那么，在上面的代码中，我们为什么让Fisheye先调用了Deactivate()停用，再调用CaptureScene()，再调用Activate()呢？其行为目的如下：
1. 核心问题：为什么停用后还能捕捉到场景？
即使调用了Deactivate()，手动调用CaptureScene()仍然有效。Deactivate()的作用是 关闭组件的自动更新逻辑（如Tick或依赖引擎自动触发的渲染），但不会阻止显式调用CaptureScene()这种主动请求的捕获操作。
关键区别：
自动行为（如 bCaptureEveryFrame=true）：依赖组件的激活状态（IsActive()），停用后自动捕获停止。手动行为（如 CaptureScene()）：直接执行，与激活状态无关。
因此，代码中Deactivate()的目的是 避免自动更新干扰，而非禁用所有功能。
2. 代码流程的详细解释
Fisheye->Deactivate(); // 步骤1：停用自动逻辑
Fisheye->TextureTarget = CaptureRenderTarget; // 步骤2：绑定渲染目标
Fisheye->CaptureScene(); // 步骤3：手动触发捕获
Fisheye->CaptureSource = ESceneCaptureSource::SCS_FinalColorLDR; // 步骤4：设置捕获源
Fisheye->UpdateContent(); // 步骤5：强制更新配置
Fisheye->Activate(); // 步骤6：重新激活组件
步骤1：Deactivate()的作用
关闭自动更新：防止组件因 bCaptureEveryFrame=true或其他引擎机制自动触发捕获。避免中间状态干扰：确保在配置参数（如 TextureTarget、CaptureSource）的过程中，组件不会意外执行未完全初始化的捕获操作。
步骤3：CaptureScene()的调用
立即执行捕获：无论组件是否激活，手动调用会直接渲染场景到 TextureTarget。确保参数已设置：在调用前已绑定 TextureTarget，因此捕获结果会正确写入目标资源。
步骤5：UpdateContent()的必要性
同步配置到GPU：某些属性（如 CaptureSource）的修改可能需要通过UpdateContent()强制更新渲染代理（Proxy），确保后续操作使用最新参数。避免延迟生效：Unreal的渲染线程可能异步处理参数更新，此方法确保立即生效。
步骤6：Activate()的恢复
重启自动逻辑：如果后续需要组件自动更新（如恢复 bCaptureEveryFrame=true），需重新激活。组件状态管理：保持组件在完成手动操作后处于一致的激活状态。
3. 这样做的目的
(1) 确保手动捕获的稳定性
防止自动捕获干扰：若组件原本是激活状态且 bCaptureEveryFrame=true，直接修改参数可能导致捕获过程中途被自动更新打断，产生不完整或冲突的结果。原子化操作：通过 Deactivate()冻结组件的自动行为，确保参数修改（TextureTarget、CaptureSource）和手动捕获（CaptureScene()）是一个完整且不可中断的流程。
(2) 避免资源竞争
渲染目标安全绑定：在停用状态下绑定 TextureTarget，可避免渲染线程正在使用该资源时发生冲突（如前一帧未完成的捕获仍在写入纹理）。
(3) 兼容后续自动更新
恢复初始状态：操作完成后重新 Activate()，确保组件后续可以正常参与引擎的更新循环（如需要持续自动捕获）。
4. 典型应用场景
动态切换渲染目标
需要临时更换 TextureTarget并立即捕获一次，但不希望自动更新持续写入新目标。示例：根据玩家位置切换不同环境贴图的捕获目标。
编辑器工具链
在非游戏运行时（如编辑器脚本中），通过手动控制捕获流程生成静态环境贴图，避免自动更新浪费性能。
复杂参数配置
需按顺序设置多个属性（如 CaptureSource、后期处理参数），并要求这些参数在捕获时完全生效。
在AFisheyeSensor中，每一步鱼眼图像渲染的执行是在AFisheyeSensor::PrePhysTick()方法中实现的，其中最核心的方法就是以下函数：
template <typename TSensor>
void AFisheyeSensor::SendPixelsInRenderThread(TSensor &Sensor, float MaxAngle, float SizeX, float SizeY, float Fx, float Fy, float Cx, float Cy, float D1, float D2, float D3, float D4)
{
// 省略
}
以下是代码的详细分步解释：
1. 函数功能概述
其核心功能是：
在渲染线程中将立方体贴图（Cubemap）转换为鱼眼图像，并通过Carla传感器数据流发送出去。
2. 关键代码解析
步骤1：参数检查与初始化
check(Sensor.CaptureRenderTarget != nullptr);
UTextureRenderTargetCube *RenderTarget = Sensor.CaptureRenderTarget;
目的：确保渲染目标有效，避免空指针崩溃。 ** UTextureRenderTargetCube**：Unreal中存储立方体贴图的资源，通常由USceneCaptureComponentCube捕获生成。
步骤2：准备数据容器
TArray64<uint8> RawData; // 存储鱼眼图像原始像素数据
FIntPoint Size; // 图像尺寸（输出参数）
EPixelFormat Format; // 像素格式（输出参数）
** TArray64<uint8>**：支持大尺寸（64位）的字节数组，用于容纳高分辨率图像数据。
步骤3：配置鱼眼参数
CubemapHelpersFisheye::FFisheyeParams FisheyeParams;
FisheyeParams.ImageSize = FIntPoint(SizeX, SizeY); // 鱼眼图像分辨率
FisheyeParams.CameraMatrix = FVector4(Fx, Fy, Cx, Cy); // 相机内参矩阵
FisheyeParams.DistortionCoeffs = FVector4(D1, D2, D3, D4); // 畸变系数（k1, k2, k3, k4）
FisheyeParams.MaxAngle = MaxAngle; // 鱼眼最大视场角（FOV）
参数作用： 内参矩阵：将3D点投影到2D图像平面（fx/fy为焦距，cx/cy为主点坐标）。 畸变系数：模拟镜头畸变效果。 MaxAngle：控制鱼眼图像的视野范围（例如180度全景）。
步骤4：立方体贴图展开为鱼眼图像
bool bUnwrapSuccess = CubemapHelpersFisheye::GenerateLongLatUnwrapFisheye(
RenderTarget, RawData, FisheyeParams, Size, Format
);
功能：
将立方体贴图的六个面展开为 等距柱状投影（Equirectangular Projection），再通过鱼眼模型转换为 鱼眼图像。关键操作： 立方体贴图 → 等距柱状投影：生成360°全景图。 等距柱状投影 → 鱼眼投影：根据内参和畸变系数裁剪并变形为鱼眼图像。 输出： RawData：存储鱼眼图像的像素数据（RGB或灰度）。Size：图像实际尺寸（可能与输入SizeX/Y不同，取决于算法）。Format：像素格式（如PF_R8G8B8A8）。
步骤5：获取Carla传感器数据流
auto Stream = Sensor.GetDataStream(Sensor);
** GetDataStream**：Carla框架中获取传感器数据流的方法，用于将数据发送到客户端或日志系统。
步骤6：数据封装与发送
auto Buffer = Stream.PopBufferFromPool(); // 从缓冲池获取内存块
// 将鱼眼数据拷贝到缓冲区
Buffer.copy_from(carla::sensor::SensorRegistry::get<TSensor *>::type::header_offset, RawData.GetData(), RawData.Num());
// 序列化数据
carla::Buffer BufferReady(std::move(carla::sensor::SensorRegistry::Serialize(Sensor, std::move(Buffer))));
carla::SharedBufferView BufView = carla::BufferView::CreateFrom(std::move(BufferReady));
SCOPE_CYCLE_COUNTER(STAT_CarlaSensorStreamSend);
TRACE_CPUPROFILER_EVENT_SCOPE_STR("Stream Send");
// 发送数据
Stream.Send(Sensor, BufView);
关键过程： 缓冲池复用： PopBufferFromPool避免频繁内存分配，提升性能。数据拷贝：将RawData写入缓冲区，跳过可能的头部预留空间（ header_offset）。序列化：将数据按Carla协议打包（可能包含时间戳、传感器ID等元数据）。 网络发送：通过 Stream.Send将数据发送到Carla客户端或日志。
3. 代码设计要点
线程安全性
渲染线程执行：
函数名SendPixelsInRenderThread指示其在渲染线程调用，确保对渲染资源（如UTextureRenderTargetCube）的安全访问。
性能优化
缓冲池机制： PopBufferFromPool减少内存分配开销。数据零拷贝： RawData.GetData()直接访问内存，避免额外复 制。异步发送： Stream.Send可能非阻塞，避免阻塞渲染线程。
扩展性
模板化设计： template <typename TSensor>支持多种传感器类型复用相同逻辑。参数化配置：相机参数（内参、畸变）通过函数参数传入，适配不同镜头模型。
在AFisheyeSensor::SendPixelsInRenderThread()这个函数中，最关键的是对于CubemapHelpersFisheye::GenerateLongLatUnwrapFisheye方法的调用。CubemapHelpersFisheye::GenerateLongLatUnwrapFisheye来自UnrealEngine5_carla的Engine\Source\Runtime\Engine\Private\CubemapUnwrapUtils.cpp，是根据原有的CubemapHelpers编写的针对鱼眼相机仿真的新方法。
我们首先来看核心函数GenerateLongLatUnwrapFisheye的解析：
1. 函数功能概述
GenerateLongLatUnwrapFisheye 是Unreal引擎中用于将 立方体贴图（Cubemap）转换为鱼眼图像 的核心函数。其通过 GPU渲染管线 实现以下功能：
立方体贴图展开：将立方体贴图的六个面展开为 等距柱状投影（Equirectangular Projection）。 鱼眼畸变模拟：根据相机参数（内参、畸变系数、最大视场角）对展开的全景图进行变形，生成鱼眼图像。 像素数据提取：将最终图像数据从GPU读取到CPU内存，供后续处理或传输。
2. 关键代码解析
1. 参数初始化与渲染配置
// 创建自定义的渲染参数（鱼眼变形逻辑）
TRefCountPtr<FBatchedElementParameters> BatchedElementParameters;
BatchedElementParameters = new FMipLevelBatchedElementParametersFisheye(
(float)0,
FisheyeParams.DistortionCoeffs,
FisheyeParams.CameraMatrix,
FisheyeParams.ImageSize,
FisheyeParams.MaxAngle,
true);
// 选择目标像素格式（LDR或HDR）
const EPixelFormat TargetPixelFormat = CalculateImageBytes(1, 1, 0, SourcePixelFormat) <= 4 ? PF_B8G8R8A8 : PF_FloatRGBA;
** FMipLevelBatchedElementParametersFisheye**：
自定义的渲染参数类，负责在渲染时注入 鱼眼变形着色器逻辑，将等距柱状投影转换为鱼眼图像。其参数包括：DistortionCoeffs：镜头畸变系数（k1, k2, k3, k4）。CameraMatrix：相机内参（fx, fy, cx, cy）。MaxAngle：最大视场角（控制鱼眼范围）。像素格式选择：
根据输入纹理的位宽选择目标格式（LDR用PF_B8G8R8A8，HDR用PF_FloatRGBA）。
2. 渲染目标创建与初始化
// 创建2D渲染目标（用于存储鱼眼图像）
UTextureRenderTarget2D* RenderTargetLongLat = NewObject<UTextureRenderTarget2D>();
RenderTargetLongLat->AddToRoot(); // 防止被GC回收
RenderTargetLongLat->ClearColor = FLinearColor(0.0f, 0.0f, 0.0f, 0.0f);
RenderTargetLongLat->InitCustomFormat(FisheyeParams.ImageSize.X, FisheyeParams.ImageSize.Y, TargetPixelFormat, false);
RenderTargetLongLat->TargetGamma = 0;
FRenderTarget* RenderTarget = RenderTargetLongLat->GameThread_GetRenderTargetResource();
// 创建画布并绑定渲染目标
FCanvas* Canvas = new FCanvas(RenderTarget, NULL, FGameTime(), GMaxRHIFeatureLevel);
Canvas->SetRenderTarget_GameThread(RenderTarget);
Canvas->Clear(FLinearColor(0, 0, 0, 0)); // 清空为透明
** UTextureRenderTarget2D**：2D渲染目标，用于存储中间渲染结果。** AddToRoot**：防止Unreal垃圾回收器（GC）误删资源。** FCanvas**：Unreal的2D画布工具，允许在游戏线程操作GPU渲染。
3. 绘制立方体贴图并应用鱼眼变形
// 将立方体贴图绘制到渲染目标，并应用鱼眼参数
FCanvasTileItem TileItem(FVector2D(0.0f, 0.0f), TextureResource, FVector2D(FisheyeParams.ImageSize.X, FisheyeParams.ImageSize.Y), FLinearColor::White);
TileItem.BatchedElementParameters = BatchedElementParameters; // 注入鱼眼逻辑
TileItem.BlendMode = SE_BLEND_Opaque;
Canvas->DrawItem(TileItem);
// 提交渲染命令并等待完成
Canvas->Flush_GameThread();
FlushRenderingCommands();
** FCanvasTileItem**：将立方体贴图作为纹理平铺到整个渲染目标。** BatchedElementParameters**：关键参数，绑定自定义的鱼眼变形逻辑（通过Unreal的FBatchedElementParameters机制注入到着色器）。** FlushRenderingCommands**：强制同步渲染线程，确保所有GPU操作完成。
4. 读取像素数据到内存
// 分配内存并读取渲染结果
BitsOUT.AddUninitialized(ImageBytes);
bool bReadSuccess = false;
switch (TargetPixelFormat)
{
case PF_B8G8R8A8: // LDR格式
bReadSuccess = RenderTarget->ReadPixelsPtr((FColor*)BitsOUT.GetData());
break;
case PF_FloatRGBA: // HDR格式
{
TArray<FFloat16Color> FloatColors;
bReadSuccess = RenderTarget->ReadFloat16Pixels(FloatColors);
FMemory::Memcpy(BitsOUT.GetData(), FloatColors.GetData(), ImageBytes);
}
break;
}
** ReadPixelsPtr/ReadFloat16Pixels**：从GPU读取像素数据到CPU内存。内存拷贝：HDR格式需要将 FFloat16Color数组转换为字节流。
5. 资源清理与输出
// 释放资源
RenderTargetLongLat->ReleaseResource();
RenderTargetLongLat->RemoveFromRoot();
RenderTargetLongLat = NULL;
delete Canvas;
// 设置输出参数
if (!bReadSuccess) BitsOUT.Empty();
return bReadSuccess;
SizeOUT = FisheyeParams.ImageSize;
FormatOUT = TargetPixelFormat;
if (bReadSuccess == false)
{
// 失败时清空数据
BitsOUT.Empty();
}
return bReadSuccess;
资源管理：显式释放渲染目标和画布，避免内存泄漏。 错误处理：若读取失败，清空输出缓冲区。
3. 关键技术与设计分析
1. 鱼眼变形实现原理
自定义着色器注入：
通过FMipLevelBatchedElementParametersFisheye向Unreal的渲染管线注入自定义的顶点/像素着色器逻辑。
2. 线程与资源安全
游戏线程操作：
所有FCanvas和UTextureRenderTarget2D操作均在游戏线程执行，通过FlushRenderingCommands同步渲染线程，确保GPU操作完成。资源生命周期： AddToRoot/RemoveFromRoot显式控制渲染目标的GC生命周期，防止异步渲染过程中资源被释放。
3. 性能优化
格式自适应：根据输入纹理位宽选择LDR/HDR格式，平衡精度与内存。 GPU加速：变形计算完全在GPU执行，避免CPU计算瓶颈。 内存池复用：外部调用方可能通过 TArray64<uint8>& BitsOUT复用内存，减少分配开销。
下面我们来看FMipLevelBatchedElementParametersFisheye绑定着色器shader的方法：
template<typename TPixelShader>
void FMipLevelBatchedElementParametersFisheye::BindShaders(FRHICommandList& RHICmdList, FGraphicsPipelineStateInitializer& GraphicsPSOInit, ERHIFeatureLevel::Type InFeatureLevel, const FMatrix& InTransform, const float InGamma, const FMatrix& ColorWeights, const FTexture* Texture)
{
// 省略
}
1. 功能概述
此函数是 具体执行着色器绑定和参数传递 的核心实现，负责将 顶点着色器（VS）和像素着色器（PS） 绑定到图形管线，并传递渲染所需的参数（如畸变系数、相机矩阵等）。它是在代码中前文出现的BindShaders函数的具体实现模板。
2. 关键代码逐行分析
template<typename TPixelShader>
void FMipLevelBatchedElementParametersFisheye::BindShaders(...)
{
// 1. 设置混合状态（不混合，直接覆盖）
GraphicsPSOInit.BlendState = TStaticBlendState<>::GetRHI();
// 2. 获取着色器实例
TShaderMapRef<FCubemapTexturePropertiesVSFisheye> VertexShader(...); // 顶点着色器
TShaderMapRef<TPixelShader> PixelShader(...); // 模板化的像素着色器
// 3. 配置管线状态
GraphicsPSOInit.BoundShaderState.VertexDeclarationRHI = GSimpleElementVertexDeclaration.VertexDeclarationRHI; // 顶点声明
GraphicsPSOInit.BoundShaderState.VertexShaderRHI = VertexShader.GetVertexShader(); // 绑定VS
GraphicsPSOInit.BoundShaderState.PixelShaderRHI = PixelShader.GetPixelShader(); // 绑定PS
GraphicsPSOInit.PrimitiveType = PT_TriangleList; // 图元类型为三角形列表
// 4. 提交管线状态到GPU
RHICmdList.ApplyCachedRenderTargets(GraphicsPSOInit);
SetGraphicsPipelineState(RHICmdList, GraphicsPSOInit, 0);
// 5. 传递参数到着色器
SetShaderParametersLegacyVS(RHICmdList, VertexShader, InTransform); // VS参数（变换矩阵）
SetShaderParametersLegacyPS(RHICmdList, PixelShader, Texture,
ColorWeights,
MipLevel,
InGamma,
DistortionCoeffs,
CameraMatrix,
ImageSize,
MaxAngle
); // PS参数（包含鱼眼关键参数）
}
3. 核心设计解析
（1）模板化像素着色器
** TPixelShader**：
允许传入不同的像素着色器类（如FCubemapTexturePropertiesPSFisheye<true>和<false>），在 编译时生成多份代码，避免运行时分支判断。变体控制：
通过模板参数传递HLSL宏定义（如HDR_OUTPUT），实现 同一份HLSL代码的不同编译版本。
（2）固定顶点着色器
** FCubemapTexturePropertiesVSFisheye**：
所有鱼眼变体共享相同的顶点处理逻辑（如坐标变换），无需模板化，减少冗余代码。
（3）参数传递架构
InTransform | FMatrix） | |
DistortionCoeffs | DistortionCoeffs | |
CameraMatrix | CameraMatrix | |
MaxAngle | MaxAngle |
4. 渲染管线配置细节
（1）混合状态设置
GraphicsPSOInit.BlendState = TStaticBlendState<>::GetRHI();
** TStaticBlendState<>**：
表示无混合操作（BlendOp=Add,SrcBlend=One,DestBlend=Zero），直接覆盖目标颜色，适合不透明渲染。
（2）图元类型
GraphicsPSOInit.PrimitiveType = PT_TriangleList;
三角形列表：将顶点数据解释为独立三角形，用于渲染全屏四边形或简单几何体。
（3）顶点声明
GSimpleElementVertexDeclaration.VertexDeclarationRHI
简单顶点格式：通常包含位置（ POSITION）和纹理坐标（TEXCOORD0），匹配全屏四边形的输入结构。
5. 与HLSL代码的交互
顶点着色器参数传递
VertexShader->SetParameters(RHICmdList, InTransform);
对应HLSL中的顶点变换矩阵：
float4x4 TransformMatrix;
像素着色器参数传递
PixelShader->SetParameters(RHICmdList, DistortionCoeffs, ...);
对应鱼眼着色器参数：
float4 DistortionCoeffs;
float4 CameraMatrix;
float MaxAngle;
在代码中，我们使用的顶点着色器是UE在SimpleElementVertexShader.usf中原有的顶点着色器：
IMPLEMENT_SHADER_TYPE(,FCubemapTexturePropertiesVSFisheye,TEXT("/Engine/Private/SimpleElementVertexShader.usf"),TEXT("Main"),SF_Vertex);
而鱼眼图像的像素转换过程则依靠在UE的SimpleElementPixelShader.usf中新添加的像素着色器。首先解释下什么是前面提到的HLSL，这是在usf文件中使用的编程语言：
HLSL 详解
HLSL（High-Level Shader Language，高级着色器语言）是微软为 DirectX 图形API设计的一种编程语言，主要用于编写在GPU上运行的 着色器程序（Shader）。它是实现复杂图形效果的核心工具，广泛应用于游戏开发、影视渲染和实时图形处理。
1. HLSL 的核心作用
（1）定义图形渲染流程
通过编写不同类型的着色器，控制GPU如何处理几何体、光照、纹理和像素：
顶点着色器（Vertex Shader）：处理3D模型的顶点位置、法线、UV坐标等。 像素着色器（Pixel Shader / Fragment Shader）：计算每个像素的最终颜色。 几何着色器（Geometry Shader）：动态生成或修改几何图元（如细分曲面）。 计算着色器（Compute Shader）：执行通用计算任务（如物理模拟、图像处理）。
（2）实现高级图形效果
光照与阴影：如动态全局光照（GI）、软阴影、环境光遮蔽（SSAO）。 材质与纹理：如PBR材质（金属/粗糙度）、法线贴图、视差映射。 后处理效果：如景深、运动模糊、HDR色调映射。 特殊投影：如我们本文讨论的鱼眼镜头畸变模拟。
2. HLSL 的语法特点
（1）类C语法结构
与C语言类似，支持函数、条件语句、循环等，但包含图形专用类型和语义：
// 示例：简单的像素着色器
float4 MainPS(float2 UV : TEXCOORD0) : SV_Target
{
float4 Color = Texture2D.Sample(TextureSampler, UV);
return Color * LightIntensity;
}
（2）图形专用数据类型
float half | float3 position; | |
int uint | uint vertexID; | |
float2 float3x3 | float4 color = {1,0,0,1}; | |
Texture2D | Texture2D DiffuseMap; | |
SamplerState | SamplerState LinearWrap; |
（3）语义绑定（Semantics）
通过语义标签将变量与渲染管线数据关联：
// 顶点着色器输入
struct VSInput
{
float3 Position : POSITION; // 顶点位置
float2 UV : TEXCOORD0; // 纹理坐标
};
// 像素着色器输出
float4 MainPS() : SV_Target // 输出到渲染目标
{
return float4(1,0,0,1);
}
3. HLSL 在 Unreal 引擎中的应用
（1）材质系统
Unreal的 材质编辑器 底层通过HLSL代码生成最终的着色器。用户可以通过节点图可视化编程，或直接编写 Custom Node 注入HLSL代码。
（2）自定义着色器
开发者可以直接编写.usf（Unreal Shader File）文件，实现复杂效果（如我们分析的鱼眼投影函数）：
// 示例：鱼眼畸变计算
void CubemapTexturePropertiesFisheye(float2 UV)
{
float2 NormCoord = (UV - CameraMatrix.zw) / CameraMatrix.xy;
// 迭代求解畸变模型...
}
（3）渲染管线扩展
通过修改引擎的 Shader 代码，可以自定义延迟渲染、光线追踪等高级管线。
最后我们终于来到了本文最核心的部分：shader文件SimpleElementPixelShader.usf，该Shader文件是Unreal简单元素渲染系统的核心组件，通过高度优化的HLSL代码实现了从基础纹理混合到复杂鱼眼投影的多功能渲染。其中的鱼眼投影函数CubemapTexturePropertiesFisheye是本文讨论的重点：
1. 参数定义与物理意义
DistortionCoeffs | float4 | ||
CameraMatrix | float4 | ||
MaxAngle | float |
2. 计算流程与参数映射
以下是函数内部关键计算步骤与参数的对应关系：
步骤1：像素坐标归一化与去主点偏移
TextureCoordinate.x = (TextureCoordinate.x - c_x) / f_x;
TextureCoordinate.y = (TextureCoordinate.y - c_y) / f_y;
参数作用： c_x,c_y（来自CameraMatrix）：将像素坐标从图像坐标系（以左上角为原点）转换到以光心为中心的归一化坐标系。f_x,f_y（来自CameraMatrix）：将像素坐标缩放为无单位的归一化坐标（类似于OpenCV的“理想像素”坐标系）。数学对应：
步骤2：畸变模型迭代计算
float r = sqrt(x*x + y*y);
float theta = r;
for (int j = 0; j < 10; j++) {
float th2 = theta * theta;
float th4 = th2 * th2;
float th6 = th4 * th2;
float th8 = th6 * th2;
theta = r / (1.0 + d1*th2 + d2*th4 + d3*th6 + d4*th8);
}
参数作用： d1,d2,d3,d4（来自DistortionCoeffs）：定义畸变多项式权重，通过牛顿迭代法反向求解无畸变半径。数学模型：
通过10次迭代反向求解：
步骤3：球面坐标与方向向量映射
float lambda = atan2(y, x);
float phi = PI/2 - theta;
float3 Direction = float3(cos(phi)*cos(lambda), -cos(phi)*sin(lambda), sin(phi));
参数作用： theta（来自迭代结果）：无畸变归一化半径，转换为极角（Polar Angle）。几何映射： lambda：方位角（Azimuth Angle），从x轴逆时针旋转。phi：天顶角（Zenith Angle），从z轴向下倾斜。方向向量：将极坐标转换为3D单位向量，用于立方体贴图采样。
步骤4：最大视场角限制与边缘柔化
float theta_f = MaxAngle * PI / 360.0f; // 转换为半角弧度
BaseColor *= (1 - s moothstep(theta_f - 0.2, theta_f, theta));
参数作用： MaxAngle：定义有效成像的最大半角（例如180°对应theta_f = PI/2）。技术实现： 使用 s moothstep在[theta_f-0.2, theta_f]范围内创建渐变透明度，避免硬截断导致的锯齿。
3. 参数对最终图像的影响
增大MaxAngle | ||
增加d1（k₁） | ||
调整f_x, f_y | f_x减小 → 水平视场角增大；f_x增大 → 水平视场角减小。 | |
偏移c_x, c_y |

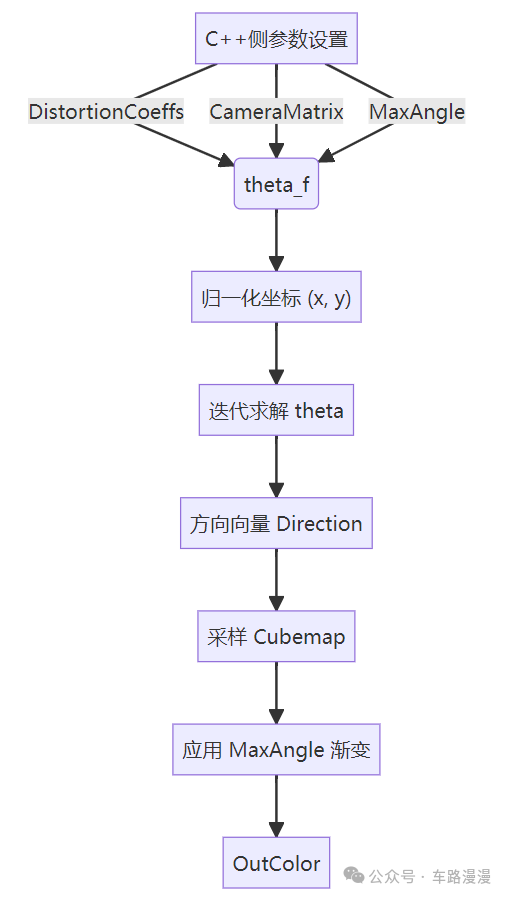

4. 完整数据流与参数传递
flowchart TD
C++[C++侧参数设置] --> |DistortionCoeffs| HLSL(d1, d2, d3, d4)
C++ --> |CameraMatrix| HLSL(f_x, f_y, c_x, c_y)
C++ --> |MaxAngle| HLSL(theta_f)
HLSL --> 像素坐标校正["归一化坐标 (x, y)"]
像素坐标校正 --> 畸变迭代["迭代求解 theta"]
畸变迭代 --> 球面映射["方向向量 Direction"]
球面映射 --> 立方体采样["采样 Cubemap"]
立方体采样 --> 边缘柔化["应用 MaxAngle 渐变"]
边缘柔化 --> 输出颜色["OutColor"]

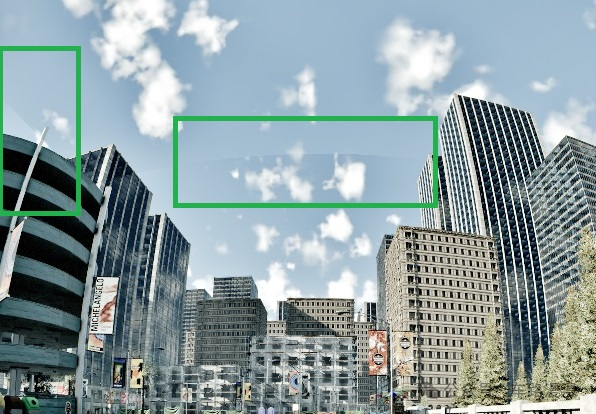

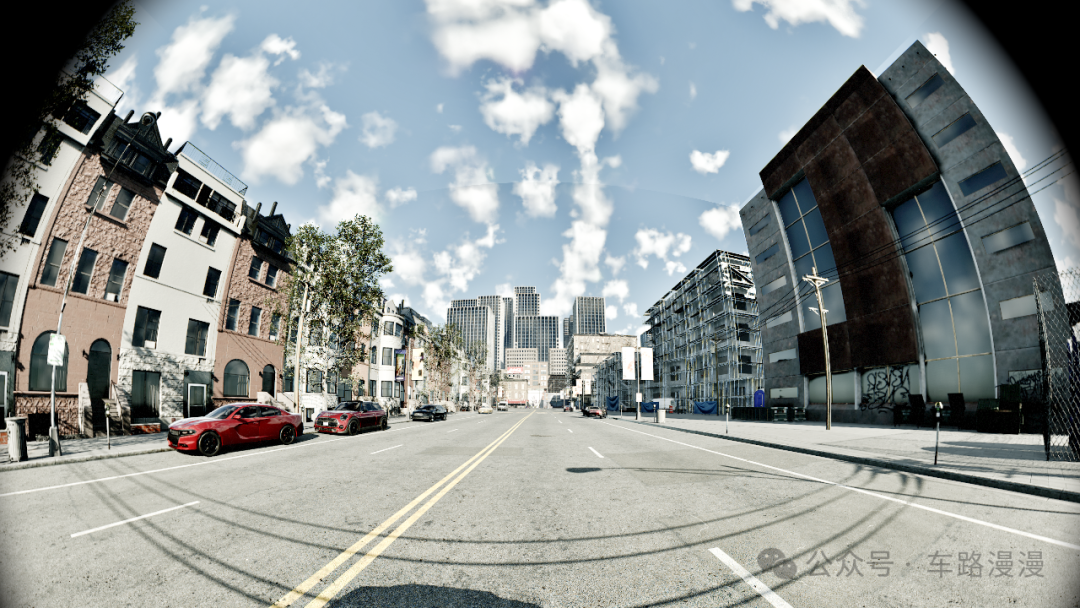

通过以上这种CubemapTexture展开做鱼眼相机投影的方法产生鱼眼相机图像，仍然没有解决的问题是，六面体Cubemap展开时，面与面的接缝有时会出现在图像中，如下图所示：
根据文档how-to-add-a-new-sensor，接下来是编制Sensor data serializer，Sensor data object，在SensorRegistry.h中注册你的新传感器等环节，本文提供的代码在这些部分中基本都是参照Carla原有传感器的代码进行编写的，读者可自行对照文末提供的代码进行分析。
在CarlaUE5\PythonAPI\examples提供的示例py文件cam_test_0313.py中，有调用这种Fisheye Sensor的例子。
代码验证
本文适配的CarlaUE5和UnrealEngine5_carla的确切版本是：
CarlaUE5：
commit 0bfb05bfdde8435bfecfccdef8a0e05041b22aef (origin/ue5-dev, origin/HEAD)
Author: MarcelPiNacy-CVC <169088301+MarcelPiNacy-CVC@users.noreply.github.com>
Date: Mon Mar 10 14:24:37 2025 +0100
Remove MakeFile. (#8739)
UnrealEngine5_carla:
commit eea6a8e677e3509a3e56122d69e3d380bb624bbf (HEAD -> ue5-dev-carla, origin/ue5-dev-carla, origin/HEAD)
Author: Marcel Pi <169088301+MarcelPiNacy-CVC@users.noreply.github.com>
Date: Fri Feb 28 12:53:51 2025 +0100
Add missing chrono include.
编译CarlaUE5和UnrealEngine5_carla的方法在官方文档中很清晰了。在CarlaUE的编译脚本中，会下载Unreal\CarlaUnreal\Content目录下的大文件（约70G），见文末百度云链接。
读者在编译前可提前下载，并放置在对应位置。
首次编译成功，可以运行Carla后，如果对UE和Carla的代码进行了修改，需要对UnrealEngine5_carla和CarlaUE5分别再次进行编译：
# UE5：
./Setup.sh
./GenerateProjectFiles.sh
make
# CarlaUE5:
./CarlaSetup.sh --interactive --python-root=/home/vipuser/.conda/envs/carla/bin
最新版本的CarlaUE5可以通过--python-root参数指定需要的python虚拟环境。CarlaSetup.sh中的参数launch修改为1可以在运行脚本后打开UE窗口。

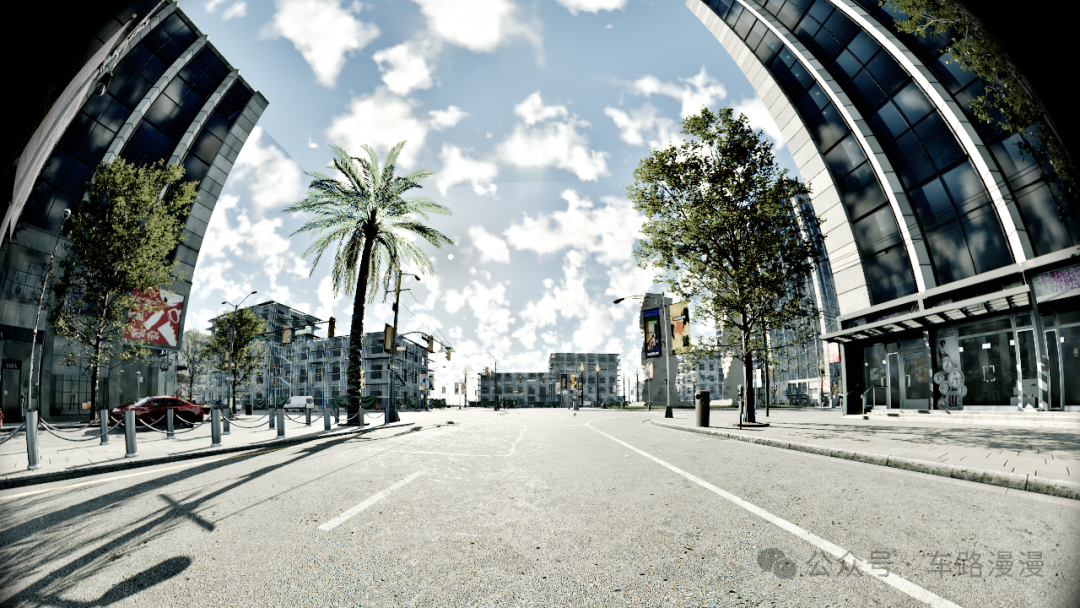

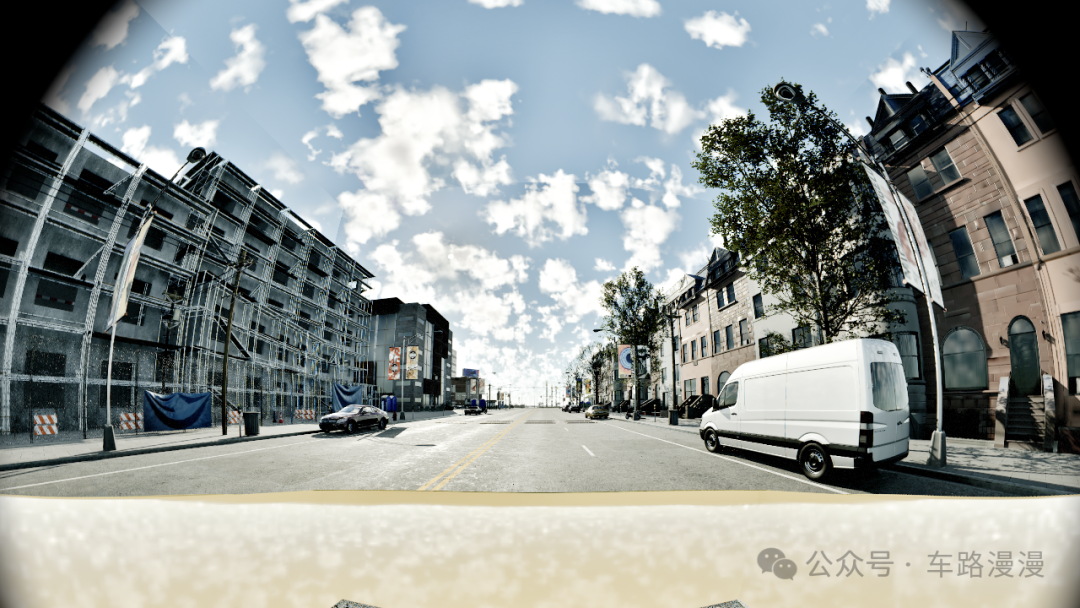

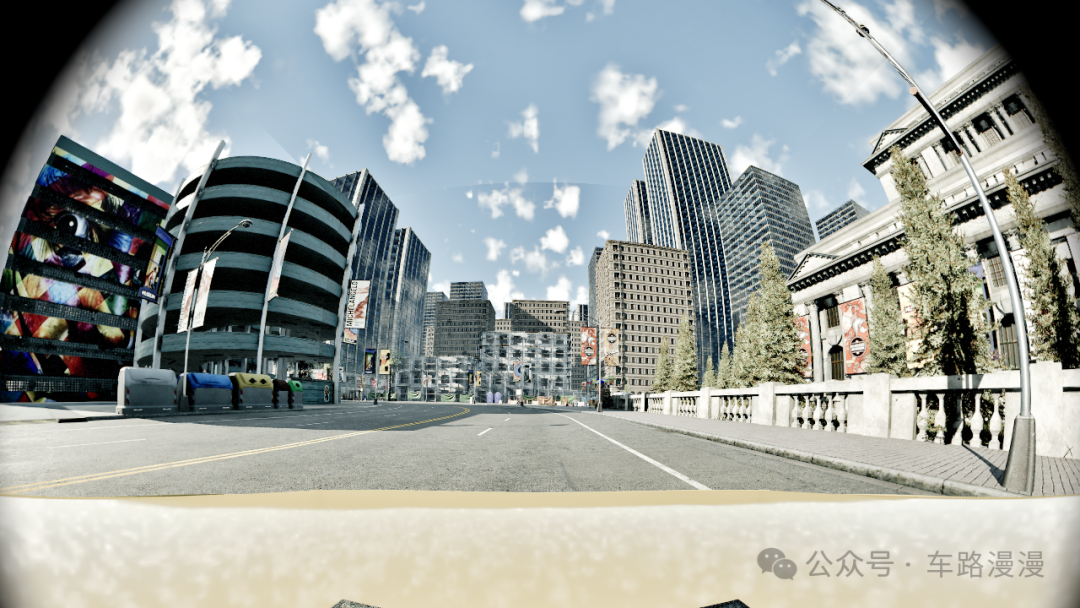

点击UE窗口中的Run后，运行PythonAPI\examples\cam_test_0313.py，会将Fisheye生成的鱼眼图像保存在py脚本中写出的保存路径（请先按需修改）。
登录后免费查看全文
著作权归作者所有，欢迎分享，未经许可，不得转载
首次发布时间：2025-12-10
最近编辑：8月前
硕士
自动驾驶仿真工程师一枚
还没有评论
相关推荐
最新文章
热门文章
