重庆大学龚愉顶刊丨基于增材制造的分层梯度点阵结构设计与力学性能研究

1 研究背景及目的

自然界中普遍存在的梯度现象在提升结构承载性能等方面发挥着重要作用。本研究旨在借鉴这一自然现象，开发出具有优异力学性能的点阵结构，促进其在工程领域的实际应用。为此，我们提出了两种创新的点阵结构分层梯度设计策略，并对相应结构的力学与能量吸收特性进行了深入分析，为点阵结构的设计和工程应用提供了新视角。

2 论文亮点

（1）基于自然界中普遍存在的分层现象，提出了两种不同的分层梯度点阵结构的设计策略。

（2）研究了分层梯度点阵结构在压缩载荷下的力学性能和能量吸收能力，对设计的有效性进行了验证。

（3）研究了不同的分层梯度设计策略和层间梯度跨度对点阵结构力学性能的影响。

（4）通过调整压缩方向，对结构的各向异性进行了研究与讨论。

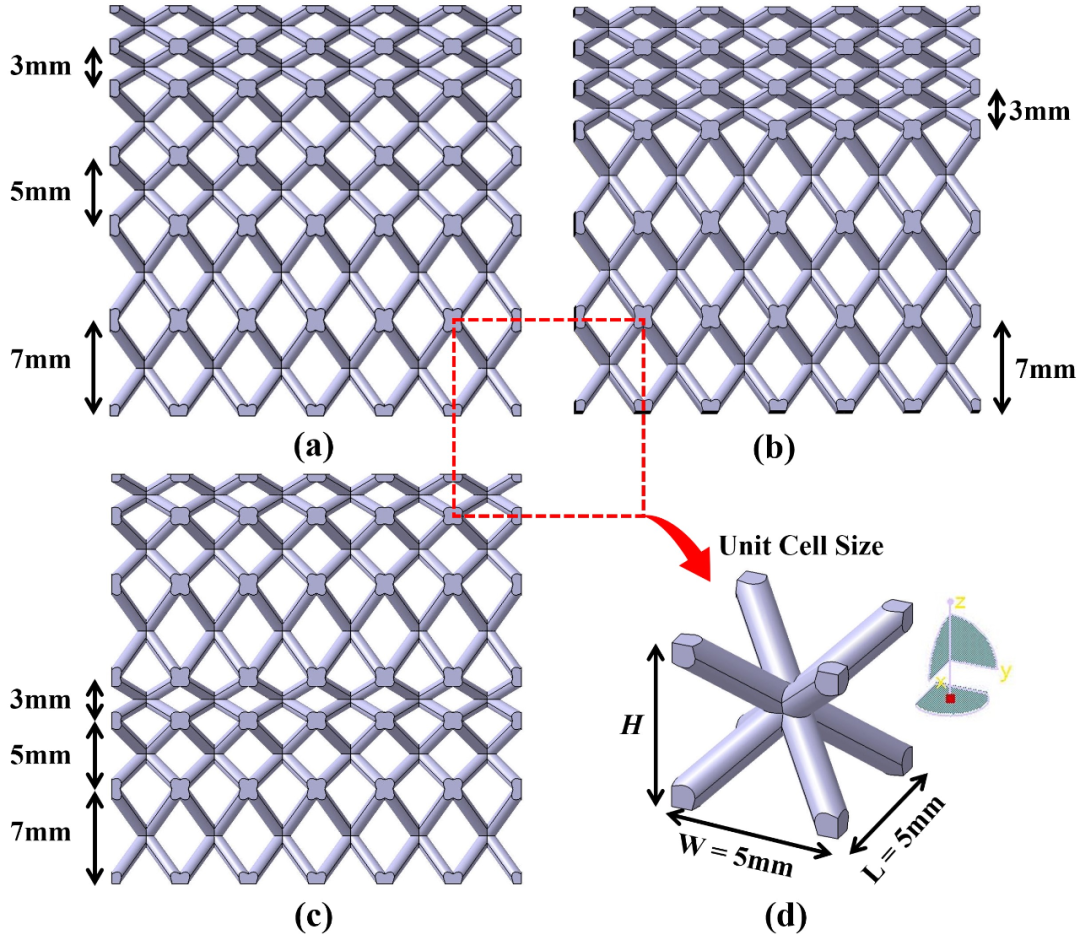

Fig. 1. Schematic diagram of layered gradient lattice structure (a) IC357 structure ;(b) IC37 structure ;(c) CC357 structure ;(d) Single cell size.

3 试验方法

在本研究中，我们使用尼龙PA2200和选择性激光烧结技术(SLS)制备了点阵结构试件，并利用Abaqus软件建立了相应结构的有限元模型。通过准静态压缩试验与数值模拟相结合的方法，系统地分析了不同设计策略和梯度跨度对点阵结构力学性能和能量吸收特性的影响。每种结构进行了三次实验，以确保结果的可靠性和可重复性。在通过试验对比验证了有限元模型的有效性后，进一步通过数值模拟对不同点阵结构的各向异性进行了研究，在获得可靠结果的同时降低了试验成本。

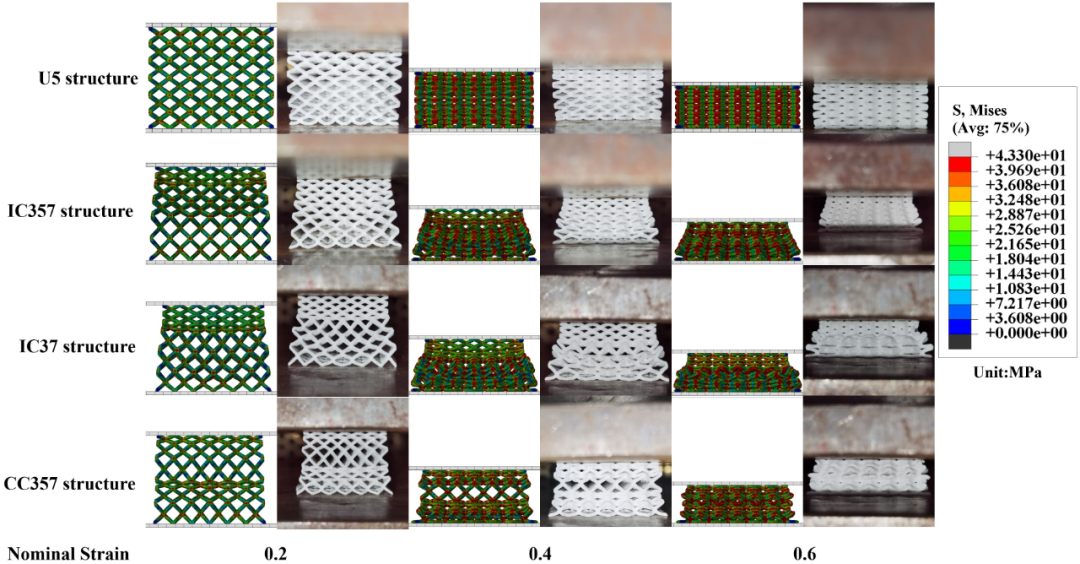

Fig. 2. Compression deformation process of lattice structures.

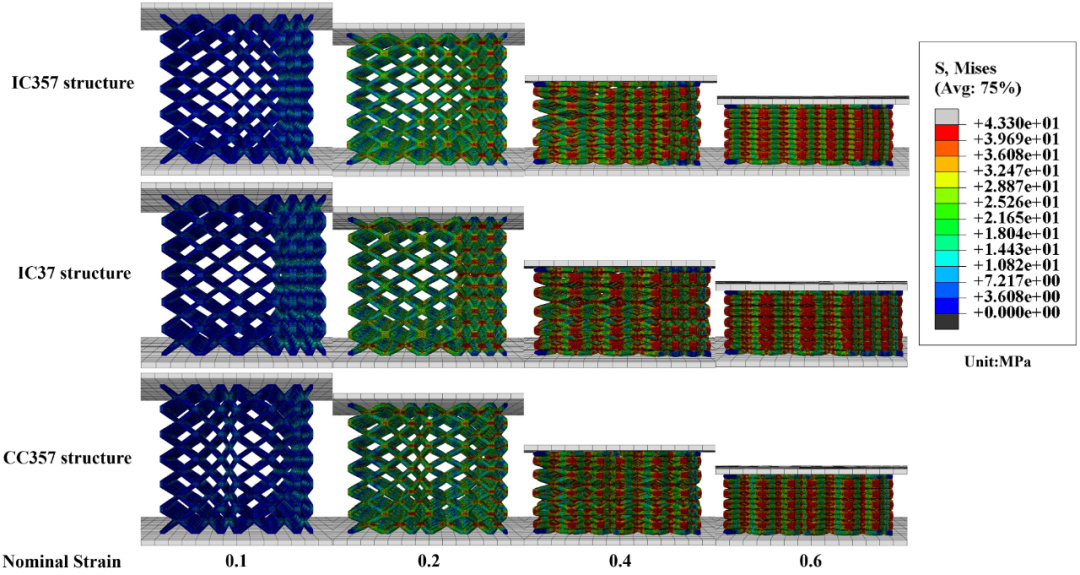

Fig. 3. Numerical simulation of the anisotropy of the lattice structure.

4 结果

研究结果表明，合理的分层梯度设计可以提高结构的压缩力学性能和能量吸收特性。具体来说，与体心立方(BCC)结构相比，优化后的分层梯度点阵结构在沿梯度方向受压时，其弹性模量最高可提升40.05%，而单位体积的能量吸收能力最高可提升13.04%。所有三种分层梯度点阵结构均表现出显著的各向异性。与沿梯度方向压缩相比，当垂直于梯度方向压缩时，结构的某些力学性能略有下降，但仍然高于BCC结构。同时，当垂直于梯度方向压缩时，分层梯度结构的能量吸收特性更加理想。垂直于梯度方向压缩时，三种梯度结构单位体积能量吸收的最低值为0.53 J/cm3(IC357)，仍高于沿梯度方向压缩时三种梯度结构单位体积能量吸收的最高值0.52 J/cm3(CC357)。

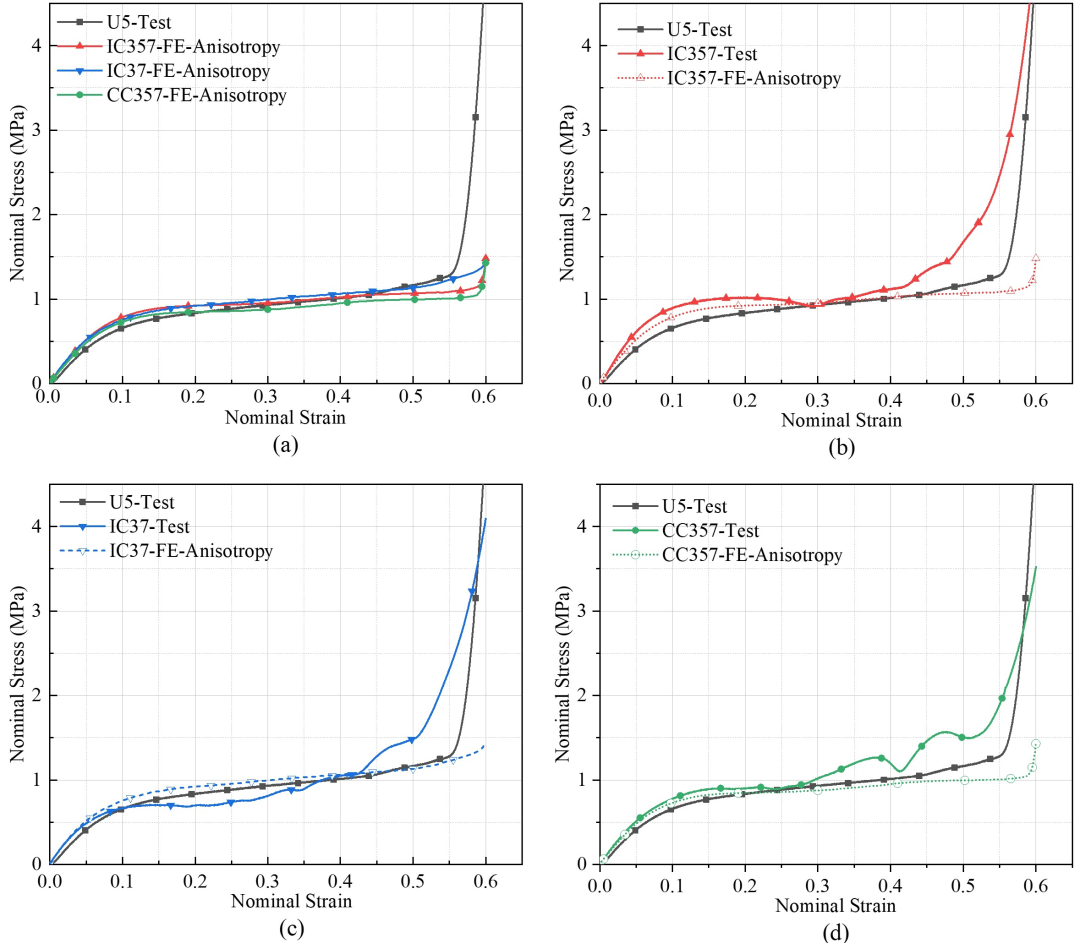

Fig. 4. Nominal stress-strain curves of lattice structures.

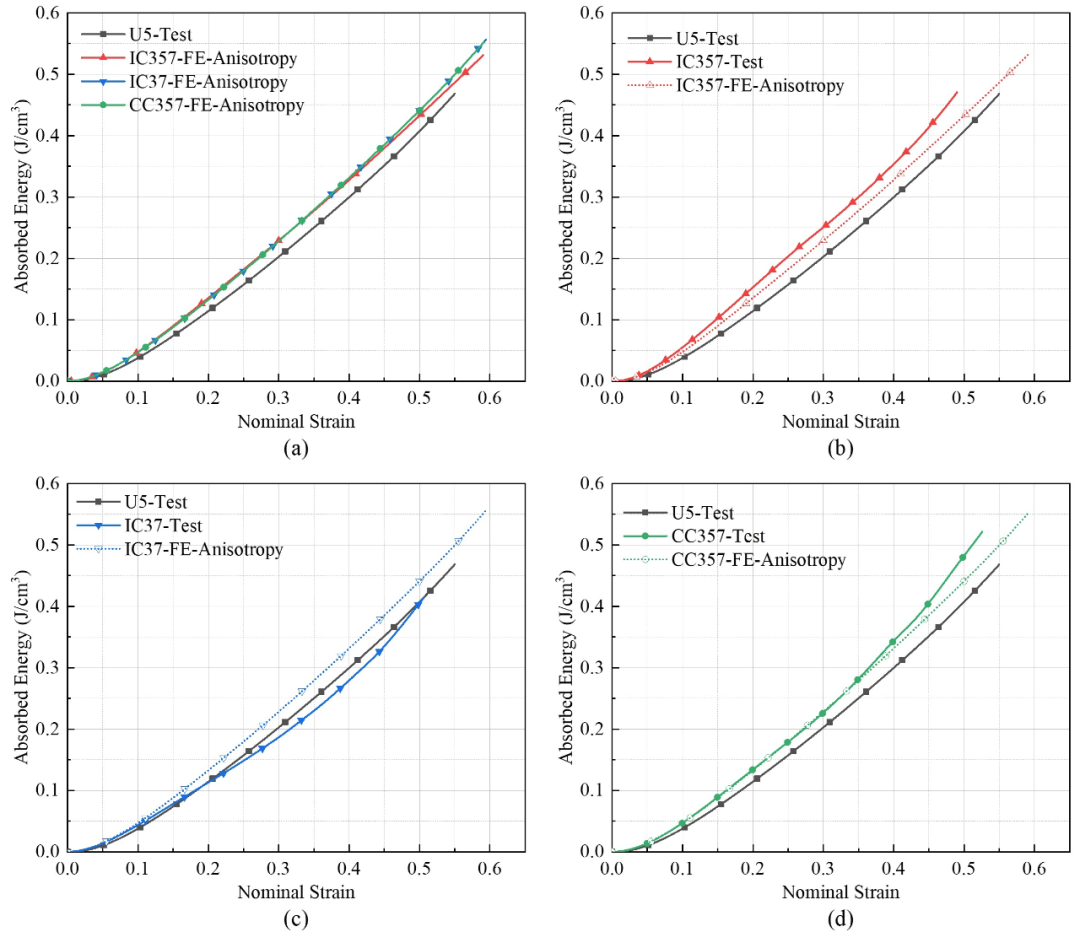

Fig. 5. Energy absorption per unit volume of lattice structures.

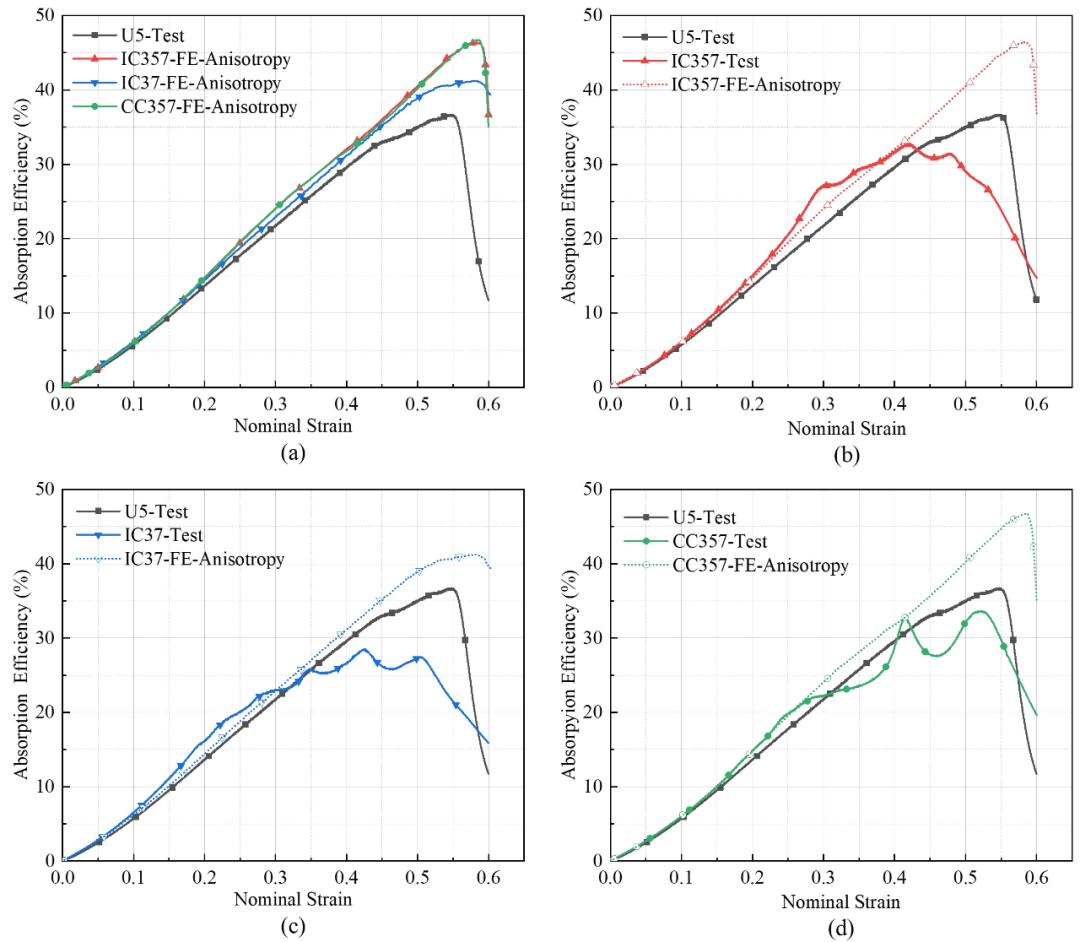

Fig. 6. Energy absorption efficiency curves.

5 结论

与BCC结构相比，合理的分层梯度设计可以提高结构的压缩力学性能和能量吸收特性，尽管相对密度略有增加，但弹性模量等性能的改善更为明显。分层梯度点阵结构的力学性能会因压缩方向的不同而有所变化，具有明显的各向异性。当垂直于梯度方向压缩时，所有分层结构表现出更高的能量吸收效率。因此，可以根据特定要求选择合适的分层设计方案和承载方向。

6 前景与应用

分层梯度设计使点阵结构在相对密度仅增加0.56%的情况下，力学和能量吸收能力获得有效提升。这充分体现了点阵结构轻质高强和优越吸能的特点，可以作为航空航天等领域的轻质承载结构及头盔、吸能盒等防护装备的填充物，具有广阔的应用前景。

来源：增材制造硕博联盟
