航天器热控的“神兵利器”：六大航天器热分析软件深度横评，工程师亲述选型之道
作者 | Tsinglin
首发 | CFD学习与应用（ID:CAE_er）
掌握工具，方能征服星辰热海
在浩瀚宇宙中，航天器每时每刻都经历着“冰火两重天”的极端考验：向阳面被炽烈的太阳光炙烤，温度可超百度；背阳面则在地球红外辐射和绝对冷背景的夹击下，降至零下百余度。如何为娇贵的航天仪器在这严酷环境中撑起一把“温度保护伞”，正是我们航天热控工程师的核心使命。
工欲善其事，必先利其器。今天，小编从一个10年航天器热分析工程师的视角，为大家深度横评在航天领域应用最广的六大热分析软件：Thermal Desktop、ESATAN-TMS、SystemA、Simcenter3D、COMSOL 和 FloEFD，看它们如何各显神通，确保航天任务的成功。

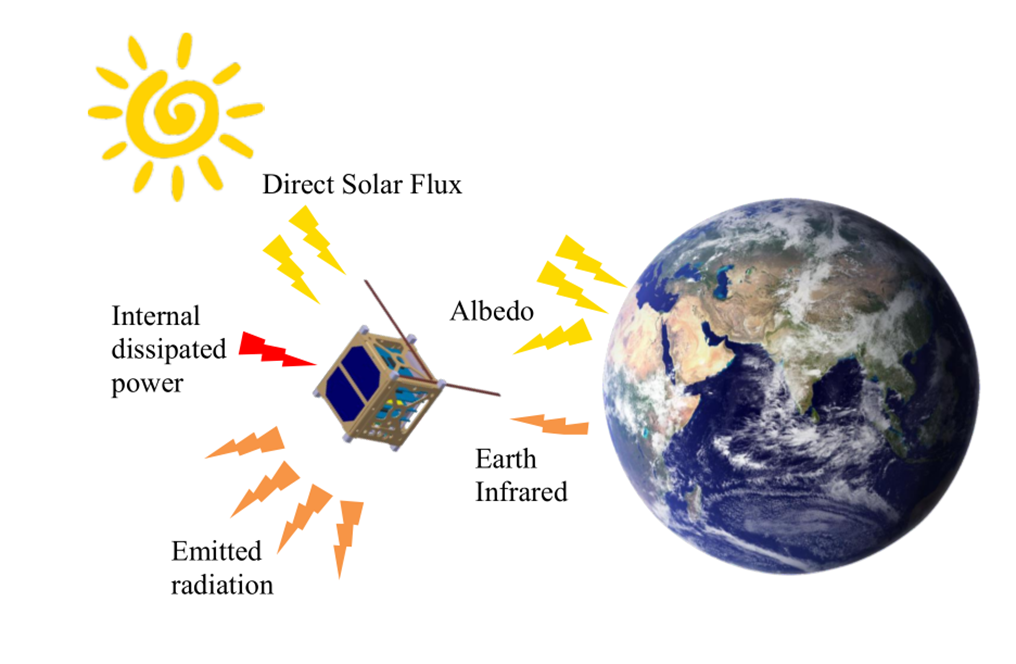

宇宙环境的“热量算盘”：外热流分析
要理解这些软件，首先要明白航天器在太空中的热量来源，我们称之为“外热流”。它主要包括：
·太阳直射：最强大的热源，如同在太空中被聚光灯直射。
·地球反照：太阳光被地球反射形成的“柔光”。
·地球红外辐射：地球自身散发的热量，像一个温暖的“火炉”。
·深冷背景：宇宙背景是接近绝对零度的“终极冰库”。
·飞行轨道：周期性进出地球阴影，如同在火焰与冰块间快速切换。
作为一款航天器热分析软件，必须具备外热流分析功能，能精准算清这笔复杂的“热量账”，并快速解算出整艘航天器的温度分布。
六大“神兵利器”全景透视
我们可以将这些软件分为三大门派：
1. 名门正派：专业航天系统级软件
它们是这个领域的“武林盟主”，专为航天而生，集轨道、外热流、热传导计算于一身。

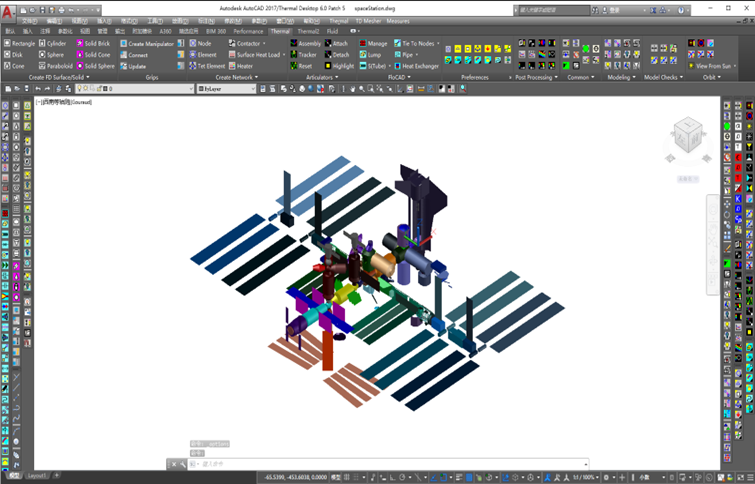

Thermal Desktop（西门吹雪——剑法精准，行业标准）
名称：行业类常见叫法“TD” “ ThermalDesktop” “SINDA/FLUINT”
定位：全球航天领域，NASA指定的标杆热分析软件。它完美结合了直观的CAD操作界面与久经考验的SINDA/FLUINT求解器内核。
绝技：全球首款单界面全热流体（1D+3D）问题模拟软件，具备两相流模拟能力，高效的计算速度。
优势：在精度和效率间取得了最佳平衡，CAD集成无缝，迭代设计速度快，生态系统成熟。
短板：学习曲线相对陡峭（越用越好用的那种类型），对于极其复杂的局部对流/传导问题，仍需借助CFD软件进行细化。
场景：板级、单机级、整星、整舱的系统级热设计与验证，是日常工作的主力。

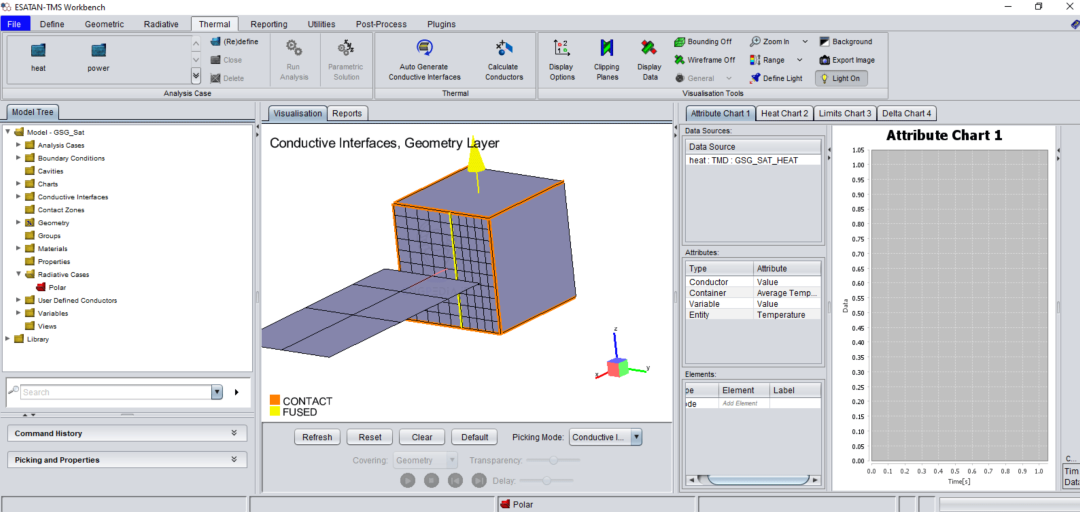

ESATAN-TMS（欧陆宗师——底蕴深厚，自成体系）
名称：行业类常见叫法“ESATAN”
定位：欧洲航天局（ESA）主导的欧洲标准，与Thermal Desktop分庭抗礼。
绝技：理论基础极其严谨，算法稳健，在处理复杂几何的辐射计算方面表现出色。
优势：是ESA及其合作单位的“御用”软件，流程规范，结果可信度极高。
短板：国内应用较为少见，界面不太友好。
场景：承接欧洲项目的整星热分析必备。

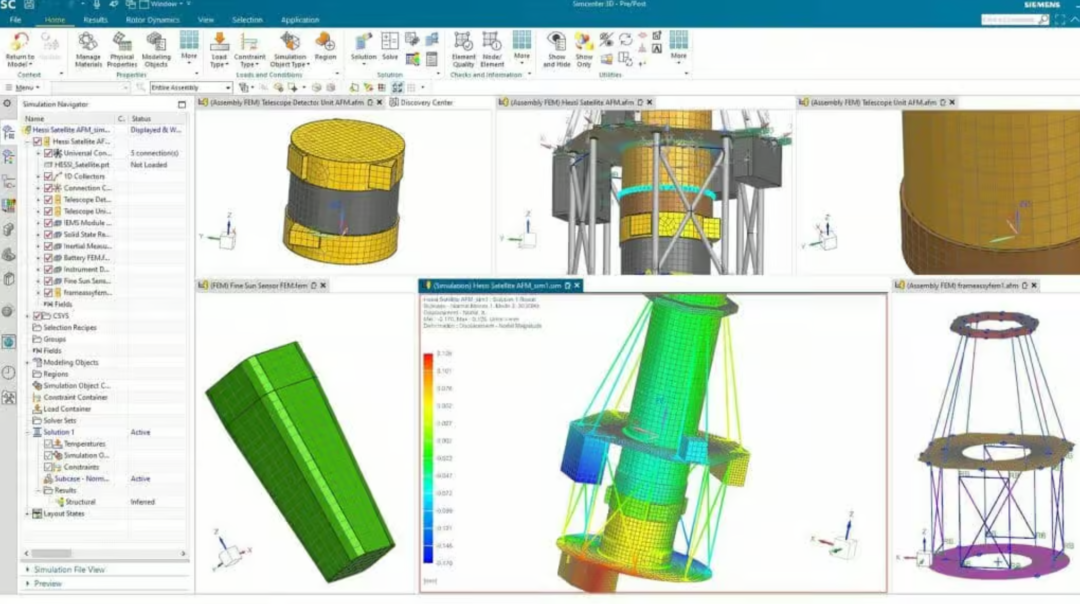

Simcenter3D（将门之后——平台集成，协同高效）
名称：行业类常见叫法“NX”、 “TMG” 、“NX-SST”
定位：集成在西门子NX设计环境中的热分析模块,前生是TMG。
绝技：设计与分析一体化。在同一个软件平台内完成从结构设计到热分析的全流程。
优势：软件学习入门门槛低，协同效率高，具备机-热-流耦合仿真能力。
短板：在纯航天热控领域的专业积淀和权威性略逊于前两位“盟主”。
场景：适用于以NX为核心设计平台的单位进行航天器热分析。

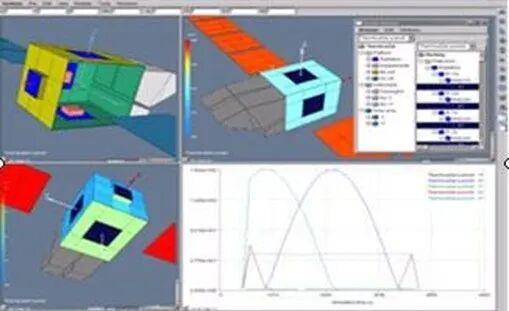

SystemA（世外高人——专项极致，一招破敌）
名称：行业类常见叫法“Thermica”
定位：专注于外热流计算的专家级工具。
绝技：蒙特卡洛法。像追踪无数光子一样精确计算热辐射，在处理复杂遮挡、腔体结构时，精度堪称业界金标准。
优势：外热流计算精度无出其右。
短板：计算资源消耗大，前处理复杂，纯热计算软件
场景：用于对太阳翼、光学相机等敏感部件的外热流进行高精度专项校核。
2. 多面巧手：多物理场仿真平台

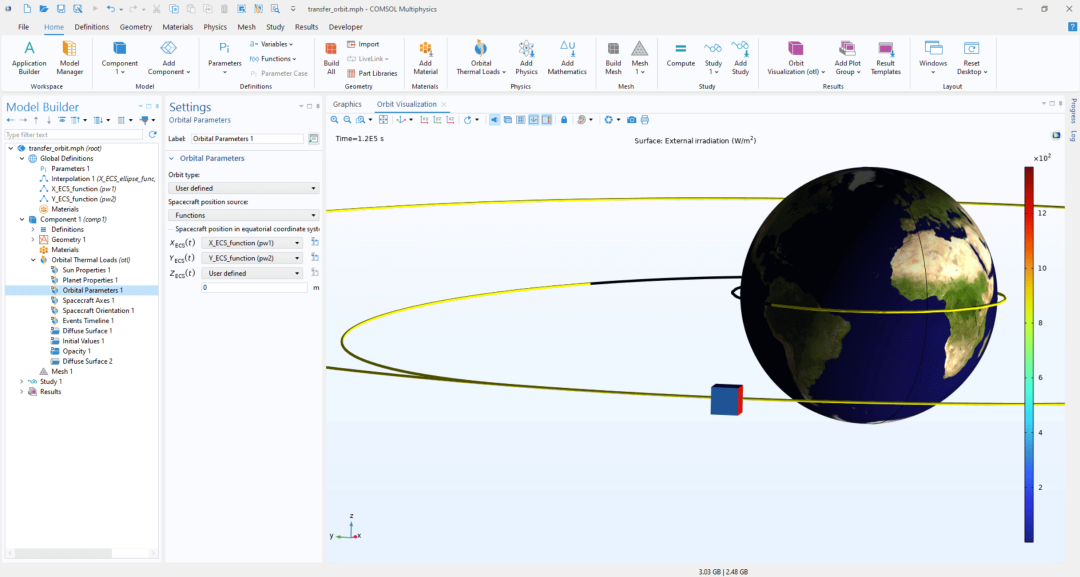

COMSOL Multiphysics（瑞士军刀——功能全面，攻坚利器）
定位：基于有限元法的多物理场耦合仿真霸主。
绝技：“第一性原理”求解，可进行热-结构-电-磁等多物理场极致耦合。
优势：无与伦比的耦合仿真能力，精度高。
短板：计算成本巨大，设置复杂，不适用于整星级分析，软件新功能，6.1版本以上才具备外热流计算功能，目前只能模拟常见简单轨道
场景：精密载荷、相变装置等关键部件的精细化、多物理场耦合分析。
3. 贴身护卫：流体与集成化软件

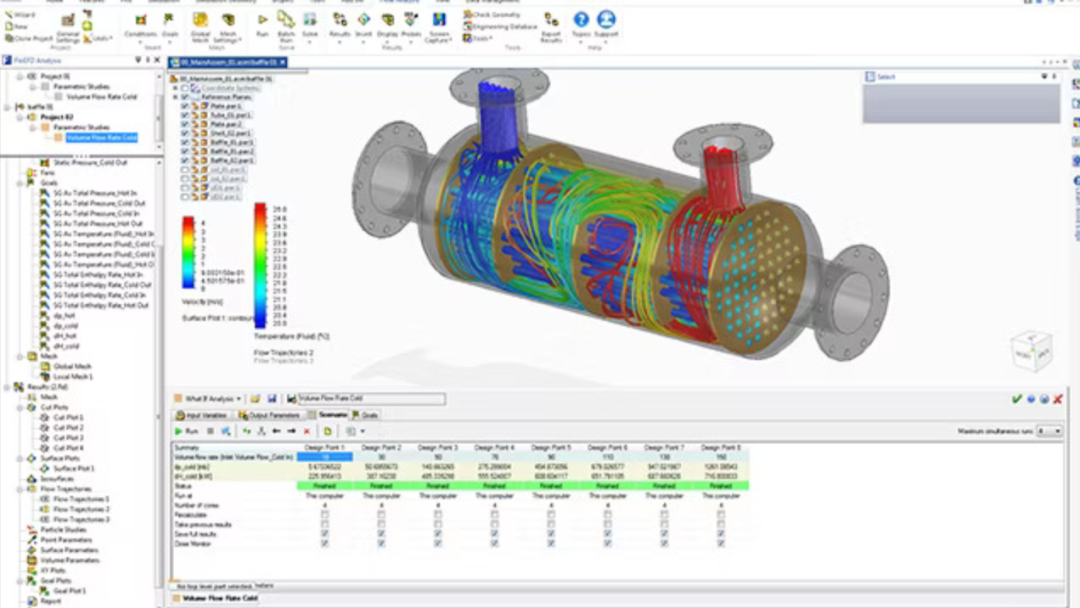

FloEFD（禁军教头——专攻内务，贴身防护）
定位：与CAD无缝集成的流体传热分析软件。
绝技：并发CFD，专注于流体流动与对流换热，易学易用。
优势：相比其他航天器热分析软件解决对流散热问题能力超强，上手速度快。
短板：瞬态计算速度慢，只具备常见简单轨道外热流计算。
场景：发射段气动加热、舱内通风散热、流体回路分析。
实战中的“排兵布阵”：如何选择与组合？
在实际工程中，我们从不单靠一把武器打天下，而是讲究团队配合作战。
主力攻坚（整星设计）：Thermal Desktop、NX SST和ESATAN-TMS 是我们的主战坦克，负责绝大部分的系统级建模和迭代工作，快速可靠。
精准狙击（外热流校核）：当需要对关键部位“精雕细琢”时，请出 SystemA/Thermica 这把狙击步枪，提供最精确的外热流输入。
特种侦查（部件深究）：遇到相机镜头、相变材料等复杂部件，COMSOL 这把瑞士军刀出场，进行多物理场的深度剖析。
内卫保障（单机级、流体分析）：处理单机热分析、舱内风扇、流体回路或发射段加热时，FloEFD 这位禁军教头便大显身手。
结语
对于国内航天热控工程师而言，Thermal Desktop/Simcenter3D 是我们的生产主力与必备技能，如同剑客手中的长剑；SystemA 是关键时刻决定胜负的精准暗器；而 COMSOL 和 FloEFD 则是处理特殊难题的特种工具库。
没有最好的软件，只有最合适的场景。深刻理解每款工具的灵魂，在正确的时机调用它，方能在这星辰与热力的博弈中，为我们的航天器打造最坚固的“金钟罩”，护航它远征星海。
希望这篇横评能帮助大家洞悉航天热控背后的工具世界。如有不同见解或补充，欢迎在评论区交流！如有不当之处，也请海涵！
