车架是起重机三大结构件之一,其刚度、强度性能对起重机的吊载性能、可靠性、安全性有着至关重要的作用。大量研究表面,汽车燃油消耗的50%是由整车重量引起的,整车重量每降低10%,燃油经济性可提高3.8%。轻量化设计是指在保证其基本性能的情况下,尽可能提高材料利用率,将重量做到最低,这是降低成本节约能耗的重要手段之一。
本文通过 HyperMesh 有限元软件的 OptiStrcut 优化模块,对某汽车起重机车架进行截面尺寸、板厚优化,最终重量降低了253Kg,预计单台节约成本1200元。
优化理论
轻量化设计通常包含新型材料的开发和自身结构的优化这两种路径,本文则是通过第二种路径来实现车架的轻量化设计。本文的结构优化设计指的是:基于 OptiStruct 内置的可行方向法(MFD),对主体焊接总成的厚度、尺寸进行最佳组合设计的理论与方法。这种设计思想的具体实现方式是:基于一定的程序算法,在设计可行域内,逼近能够满足预期设计目标的、最符合设计要求的状态。由于此内置算法基于的是梯度优化算法,采用这种方案通常不一定能在全局找到最优的一个解,但是能得到一个比之前更优的设计,在工程上具有很重要的实际意义。此优化算法具有以下特征:
自动调整设计变量逐渐趋于最优区域,避免了设计人员以经验注意为驱动来进行设计的思路;
基于梯度运算的优化算法,大大提高了计算效率;
可根据实际情况,设置多个合理的初值点,使得优化结果逐渐趋于全局最优解;
可通过设置各个工况“权重”的方式实现多目标的优化设计。
操作步骤
优化过程包含3个关键要素,即设计变量、约束条件、目标函数。设计变量指的是一些影响结构性能的参数如厚度、尺寸、位置、角度等,约束条件指的是对设计变量及结构某些性能的实际限制,目标函数指的是某些性能的最优设计。设计变量在满足约束条件的设计空间内(如尺寸、变形),目标函数在这个设计域内得到最优结果,比如质量最小,其数学表达式模型如下:
设计变量: (i=1,2,3,…,n)
不等式约束: i=1,2,3, …,p
等式约束:j=1,2,3, …,q
目标函数:min(或max)
模型说明
车架截面尺寸650×1100mm,支腿截面尺寸380×250mm;约定车架中回中心为坐标原点,正后方为+X,正右方为+Y,正上方为+Z。车架主体采用薄板件焊接而成,因此采用壳单元来模拟,焊缝连接为将壳单元作延申相交处理,中回座圈采用六面体模拟,支腿搭接处采用MPC滑移面进行模拟
材料
材料许用应力包含拉伸、压缩、弯曲的许用应力,具体参考GB3811-2008以下两种情况进行计算:
(1)对于屈强比σs/σb<0.7,许用应力为钢材屈服点σs除以强度安全系数,具体见下表:
无风工况(A) | 有风工况(B) | 特殊工况(C) | |
强度安全系数n 基本许用应力[σ] | 1.48 σs/1.48 | 1.34 σs/1.34 | 1.22 σs/1.22 |
表1 材料许用应力
2) 对于σs/σb≥0.7,基本许用应力为(0.35*σb+0.5*σs)/n,式中:
σb钢材抗拉强度;
σs/钢材屈服强度;
n与载荷类别相应的载荷系数。
车架支腿主体采用HG785钢,其屈强比σs/σb≥0.7,因此按照第二种方式计算其许用应力,其相关参数如下表所示:
杨氏模量/MPa | 泊松比 | 抗拉强/MPa | 屈服强度/MPa | 许用应力/MPa(1.34系数) | |
HG785 | 2.1E5 | 0.3 | 785 | 685 | 461 |
表2 材料参数
约束条件
左前支腿底部约束XZ自由度,右前支腿底部约束XYZ自由度,左后支腿底部约束Z自由度,右后支腿底部约束YZ自由度。
工况
取对车架结构影响最恶劣工况——1.25倍最大起重力矩吊载,分别在前、后、左、右、左前、右前、左后、右后8个方位进行加载,将上车重量(转台、大臂、吊重)、下车重量(车桥、轮胎、驾驶室、车架等)转换到中回中心的垂直力及力矩,具体如下表所示:
超载系数 | 上车等效载荷/ KN | 上车等效力矩/KN·m | 下车等效载荷/KN | 下车等效力矩/KN·m | |
最大力矩 | 1.25 | 445 | 1560 | 135 | 278 |
表3 等效载荷
整体思路
车架结构轻量化的基本路线为:使用 HyperMesh 的 Optimization 模块,采用可行方向算法(MFD),在某成熟车型基础上,在保证整体刚度与之前相当的前提下,以主体结构板厚、车架长宽尺寸为设计变量进行优化设计,具体如下:
设计变量:车架支腿主体板厚(±30%)、车架宽度(±25mm)、车架高度(±25mm)
约束条件:支腿平均变形不低于原车、车架中心点变形不低于原车、车架扭转角不低于原车;
目标函数:质量最小。
车架界面尺寸参数创建
使用 Hypermorph 对车架分别进行高度方向和宽度方向拉伸25mm,然后创建形状尺寸设计变量
主体结构板厚参数创建

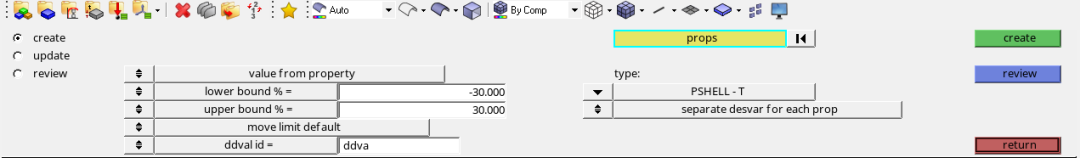

考虑板厚取整数,要先创建离散的变量值,然后创建主要结构件的板厚尺寸设计变量
图4 板厚尺寸变量
响应创建
分别创建整体质量响应及相关节点位移响应
约束及目标创建
创建位移约束(对应满足扭转角要求),创建目标函数为整体质量最小,图8所示:
图7 约束(位移)

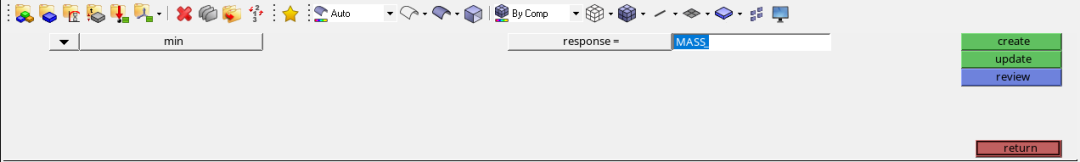

图8 目标函数(质量最小)
仿真结果展示

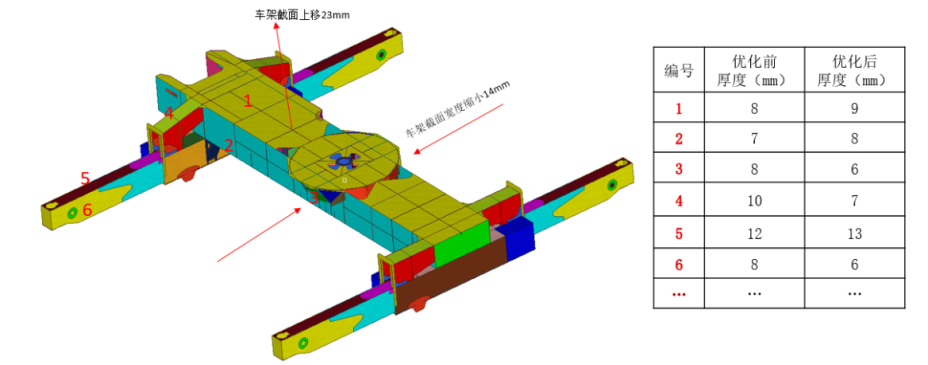

优化后,主要结构变化示意图如图9所示:
图9 优化后结构变化
部分板厚优化结果如下表所示:
1 | 2 | 3 | 4 | 5 | 6 | ··· | |
优化前厚度(mm) | 8 | 7 | 8 | 10 | 12 | 8 | ··· |
优化后厚度(mm) | 9 | 8 | 6 | 7 | 13 | 6 | ··· |
表4 优化结果
优化前后侧向吊载刚度对比如下表所示:
支腿平均变形量(mm) | 车架中心变形量(mm) | 车架上端扭转角(°) | 车架下端扭转角(°) | |
优化前 | 9.35 | 16.82 | 0.37 | 0.33 |
优化后 | 9.17 | 16.28 | 0.35 | 0.33 |
表5 优化前后侧向吊载刚度比较

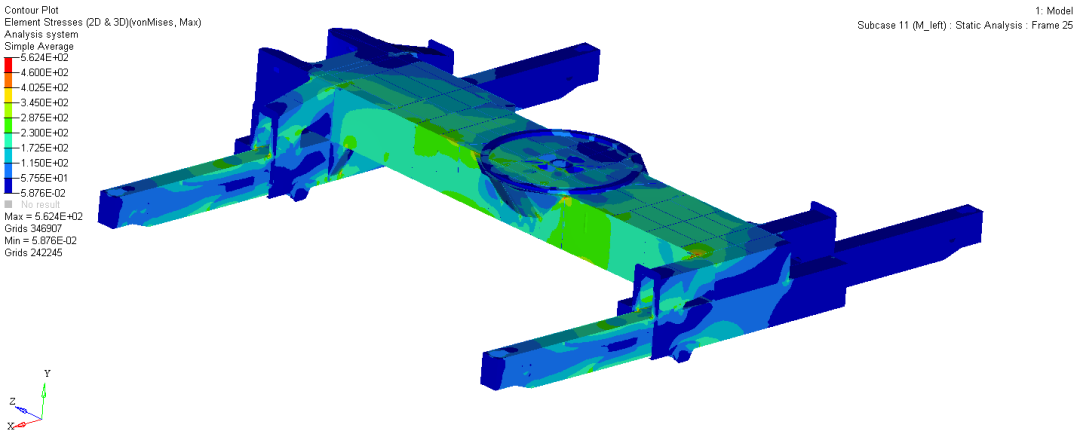

优化后应力满足设计要求,如图10所示:
图10 应力云图(侧方吊载)
吊载应力验证
在1.25倍最大起重力矩工况下,测出相应危险点应力,
仿真值与测试值对比见表6:
试验值(MPa) | 仿真值(MPa) | 相差比例 | |
1 | 167 | 165 | 1% |
2 | 67 | 43 | 35% |
3 | 388 | 249 | 36% |
4 | 74 | 49 | 34% |
5 | 338 | 299 | 11% |
6 | 143 | 98 | 31% |
7 | 105 | 93 | 11% |
8 | 81 | 52 | 35% |
9 | 293 | 232 | 21% |
应力均未超过材料许用应力460MPa,仿真值与实测值基本相差不大。
可靠性验证
在疲劳台架试验机上,固定车架中回位置,模拟各个工况下,吊起重物旋转一圈为一个循环,在四个支腿处施加相应支反力,20000次内不出现开裂可判断合格,具体加载工况如下表所示:
工况1:最大起重量工况,循环次数5000次 工况2:最大起重力矩工况, ,循环次数5000次 工况3:中长臂工况,循环次数4000次 工况4:1.2倍中长臂工况,循环次数3000次 工况5:1.3倍中长臂工况,循环次数3000次 |
工况1:最大起重力矩工况,循环次数10000次 工况2:1.3倍最大起重力矩工况,循环至车架大范围开裂 |
表7 耐久性试验工况
(a)追加9700次最大起重力矩,总计24700次

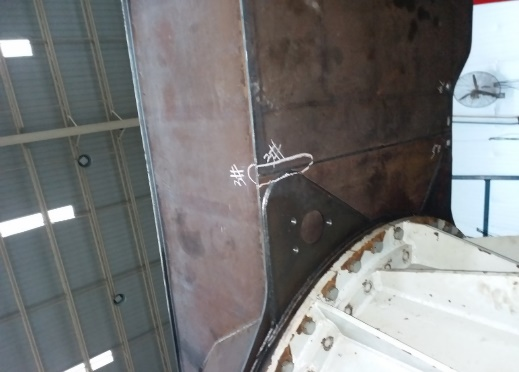

图12 可靠性试验
如图12所示为20000次可靠性试验后分别追加7200、7800、9700次最大起重力矩工况的母材开裂情况。共计完成疲劳加载24700次,可靠性试验在试验大纲评审合格判定次数20000次循环范围内未出现关键焊缝开裂,车架试验合格。
本文应用 HyperWorks 中的 OptiStruct 对起重机车架进行了轻量化设计,调整车架截面尺寸和部分板件的厚度。经过优化,车架主焊接结构减重253KG(5%),刚度性能比优化前略有提升,应力满足要求,吊载应力测试试验及可靠性试验均满足要求。
