辊压工艺对电池极片性能的影响?

8月前浏览262

锂电那些事今日头条2025年11月27日 星期四



辊压工艺概述
锂离子电池作为现代储能技术的核心,其制造工艺的精细化程度直接决定了电池的性能、安全性和寿命。在众多生产环节中,‌辊压‌和‌模切‌作为极片成型的核心工序,对电池的能量密度、内阻和循环寿命具有决定性影响。本文将从工艺原理、关键参数、影响因素及优化方向等方面,系统阐述辊压模切工艺的技术要点。
极片理想的状态:表面平整、厚度一致、光泽一致、无波浪边、无打皱。

1. 工艺原理及作用

辊压是通过机械压力将涂布后的极片(正负极片)进行压缩,减少活性物质颗粒间的孔隙率,从而提升极片的压实密度和导电性
(1)辊压目的:
提升活性物质与集流体结合力(接触电阻降低30-50%)
调整极片孔隙率(正极控制在20-35%,负极25-40%)
消除涂布厚度波动(极差≤2μm)
形成稳定表面形貌(粗糙度Ra≤1.5μm)

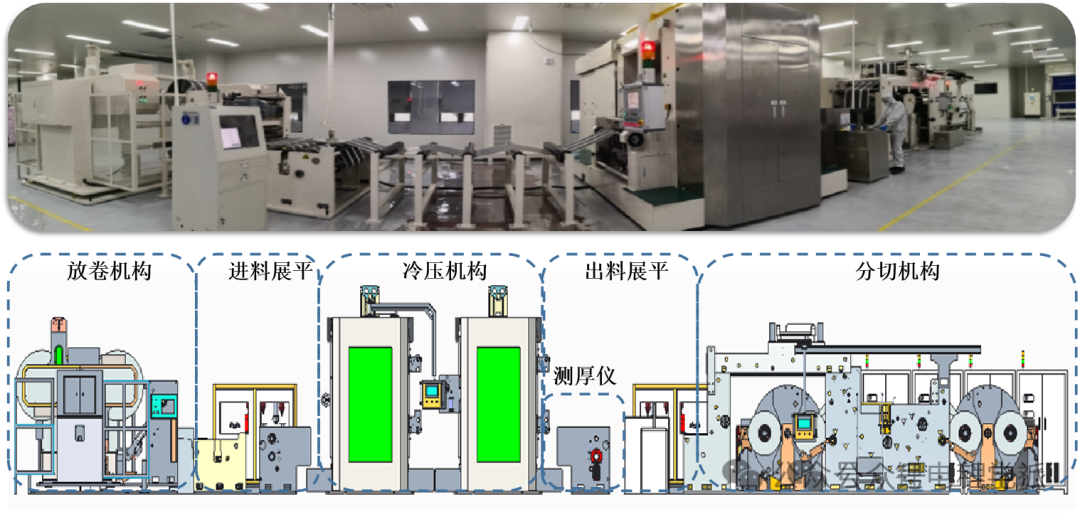

(2)辊压流程:
‌预压阶段‌:消除极片表面疏松层;
‌主压阶段‌:通过轧辊对极片施加高线压力,达到目标厚度;
‌热压阶段‌(可选):通过加热轧辊改善材料延展性。

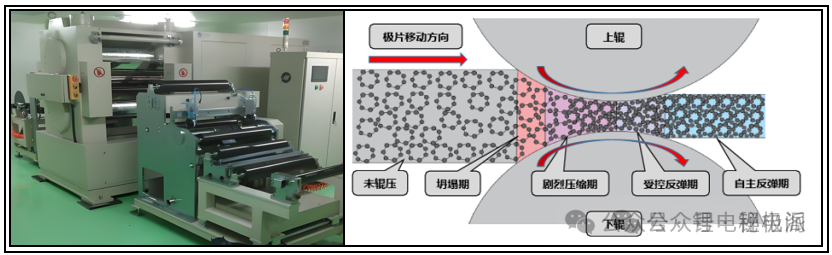

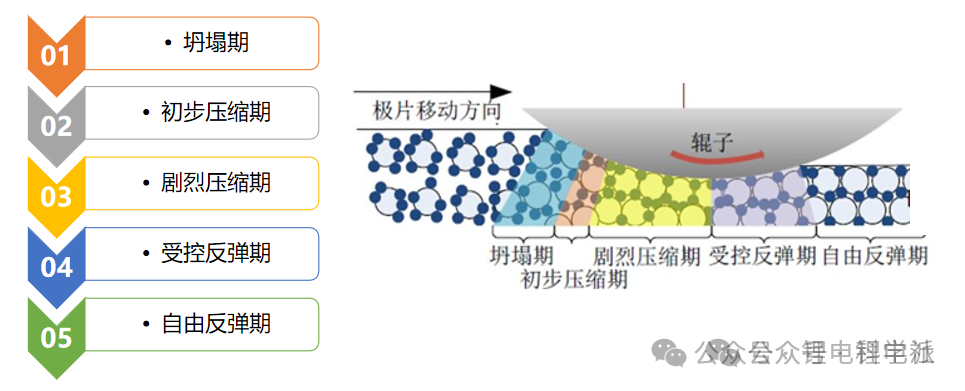

(3)辊压五大时期:

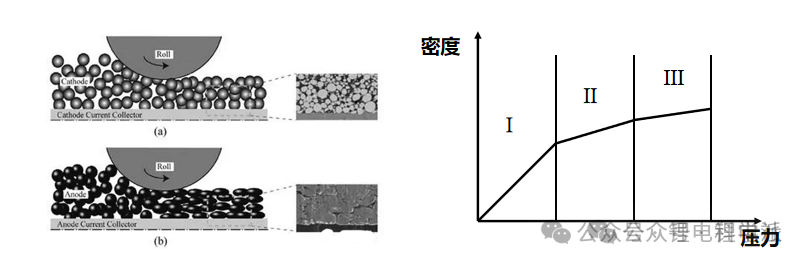

(3)辊压三大阶段:
曲线 I 阶段:颗粒间隙大,压力稍有增加,密度快速增加;
曲线 II 阶段:极片经压缩后,密度已增高,浆料颗粒产生更大的压实阻力,此时压力再增加,极片密度增加较少;
曲线 III 阶段:当压力超过一定值后,密度逐渐平缓下来。

2. 关键工艺参数

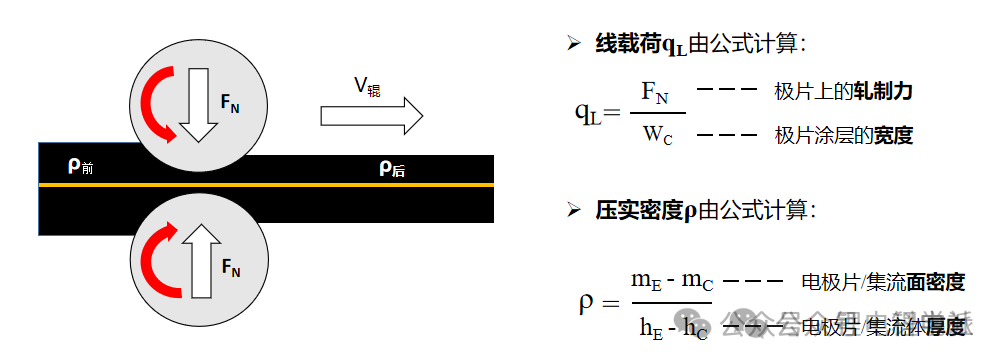

(1)线压力(kN/m):
正极材料:2000-4000 kN/m
石墨负极:1500-3000 kN/m
硅碳负极:800-1500 kN/m
> 压力过高会导致颗粒破碎(容量损失5-10%),压力不足则界面接触不良
(2)辊缝间隙:
动态调节精度需达±1μm
正极片压缩率15-25%
负极片压缩率20-35%
(3)轧制温度:
常规冷轧:室温±2℃
‌正极热轧:加热至80-120℃,降低PVDF粘合剂的玻璃化转变温度,促进塑性变形(降低内应力,提高延展性);
‌负极热轧:常温或微热(40-60℃),避免石墨层间剥离。
(4)轧制速度:
单机架:10-30 m/min
双机架:40-80 m/min
速度波动需控制在±0.5%以内
(5)轧辊表面处理
‌粗糙度(Ra)‌:控制在0.1-0.3 μm,过高的粗糙度会导致极片表面裂纹
‌镀层材料‌:硬质合金镀层(如碳化钨)可延长轧辊寿命。

3、工艺影响因素矩阵

因素类别
具体参数
影响程度(1-5)
材料特性
粘接剂弹性模量
4
颗粒粒径分布
5
设备参数
轧辊表面硬度(HRC≥62)
4
轧辊同轴度(≤5μm)
5
工艺控制
张力波动(≤±2N)
3
温度梯度(≤3℃/m)
4

4、过程控制

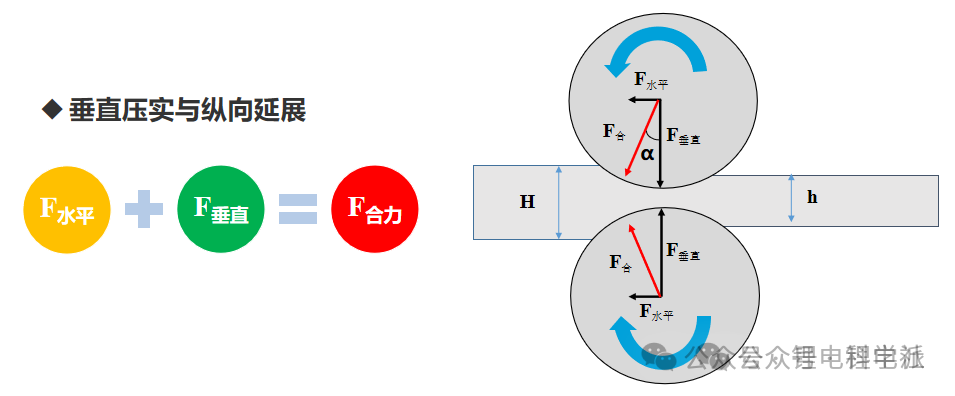

1)垂直压实与纵向延伸

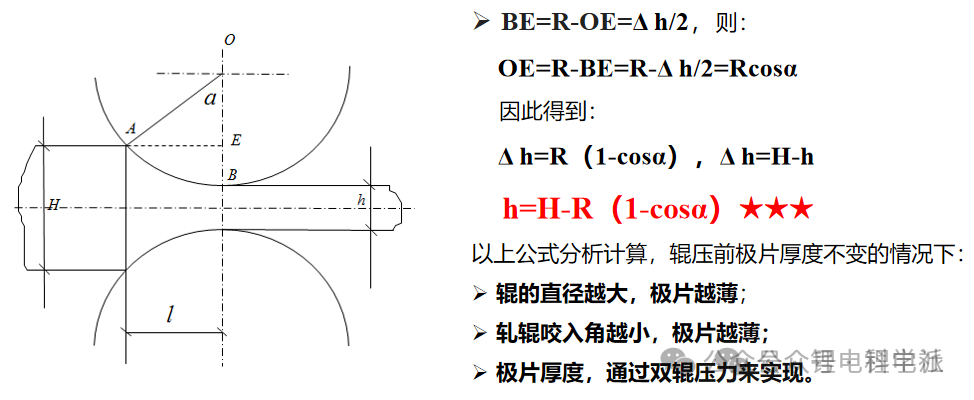

--F合力大小取决于极片活性物质的压缩量大小和轧辊咬入角,轧辊直径直接决定了咬入角大小;
--垂直压力和水平压力的大小取决于轧辊的咬入角,咬入角大则水平压力大,咬入角小则垂直压力大;
--压实密度取决于垂直压力大小,纵向延伸率取决于水平压力大小。

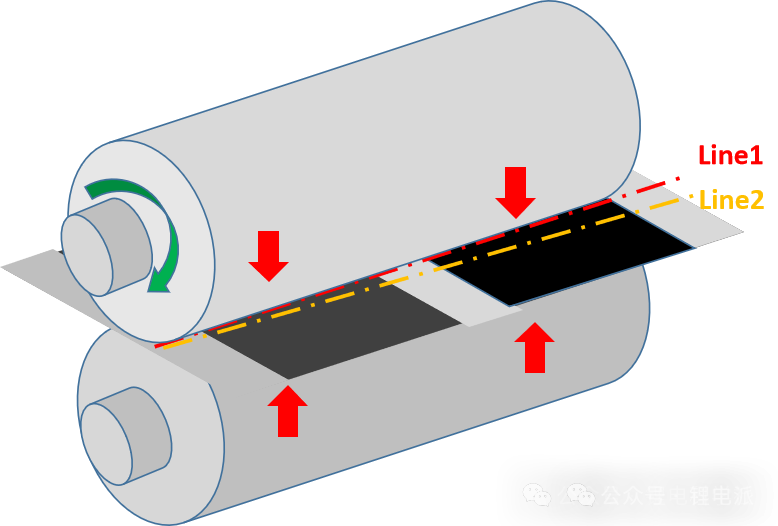

2)压实密度均匀性与表面粗糙度
--压实密度均匀性取决于轧辊之间母线的平行度,影响因素主要有轧辊同轴度、辊身圆柱度轧辊两端的缝隙调整;
--表面粗糙度取决于活性物质颗粒大小和轧辊表面的粗糙度。
3)集流体延伸与活性物质颗粒滑移
--铝箔或铜箔滚压时很难延展,但是集流体上粘结的活性物质在水平压力的推动下会发生滑移,进而带动电池极片集流体延伸;
--延伸率影响了极片的平整性和导电性。
4)极片延伸压缩与内应力不均
--涂布厚度存在误差,造成两只轧辊接触母线平行度存在误差,导致电池极片上的活性物质局部压实密度并不均匀;
--局部延展与周边压缩并存造成了极片内应力不均匀,进而影响了电池极片板型的平整度。

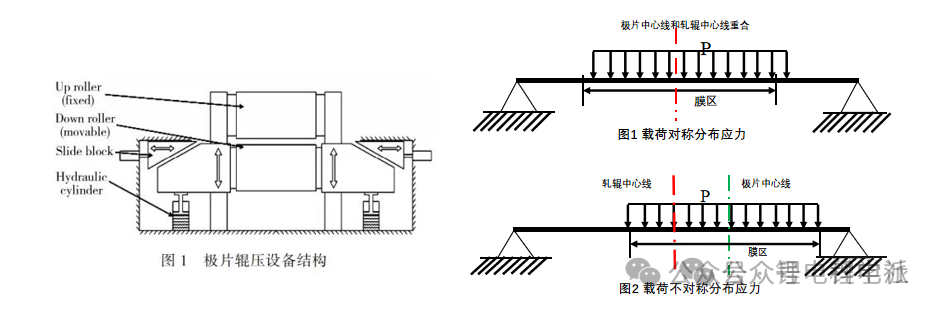

5)极片内应力不均匀与张力控制
--极片辊压的过程就是绕曲变形与弹性变形的过程:进料张力影响极片的内应力分布,出料张力影响极片的板型平整度。

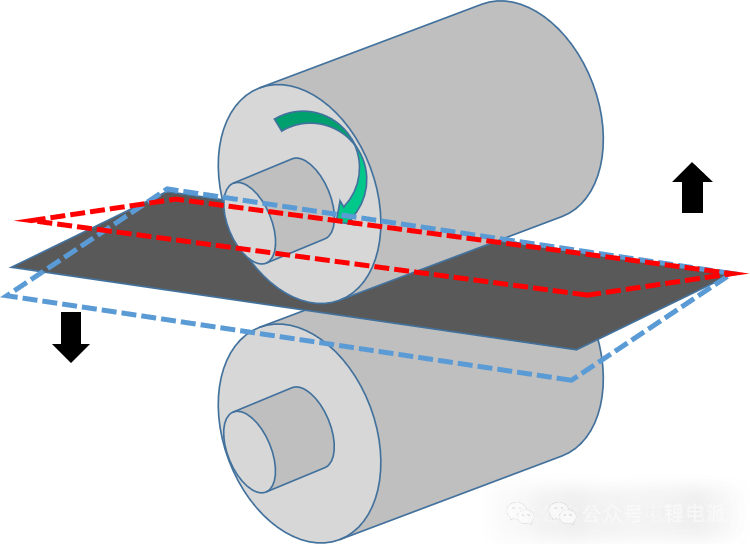

--绕曲变形增加厚度的不一致性,随着压力的增大绕曲变形增大,辊压工艺中尽量将极片中心线和压辊中心线对齐,稍有偏差就会造成厚度不一致性。
--极片中心和轧辊中心的偏移,造成了极片辊压绕曲变形的增加,距离和极片宽度越大,绕曲变形程度也会不断扩大,中心线重合绕曲变形越小。

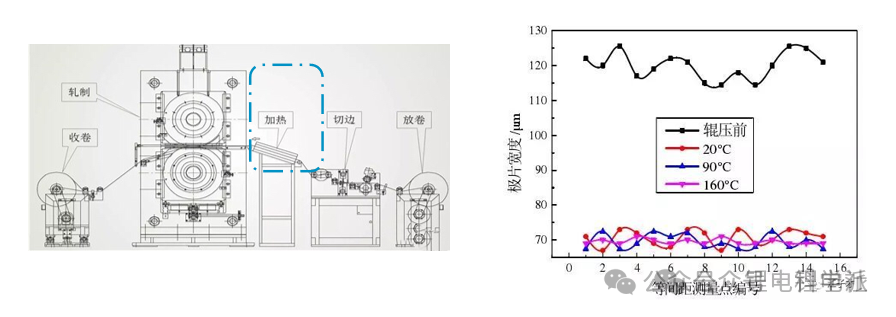

6)热辊压与极片变形抗力
--物质变形抗力都会随着温度升高而变小,塑性变形量也会随之增大,极片热辊压压还有利于减少轧辊表面磨损。
--随着轧辊温度的升高,极片涂层变形抗力减小,可塑性变好,极片宽度更加均匀。
--热辊压优点:
    ※去除极片水分,降低内应力,减少分切或模切时,内应力释放所造成的不良;
    ※减少极片的在辊压后的材料厚度反弹,减少约50%;
    ※热轧会促进活性物质流动性,增加活性物质与流体之间的粘合力,减少电池在充放电循环过程中掉粉情况的发生,提高电池的循环寿命;
    ※克服冷辊摩擦温升造成的极片厚度不一致;
    ※降低轧辊轧制力,一般能够减少35%-45%。

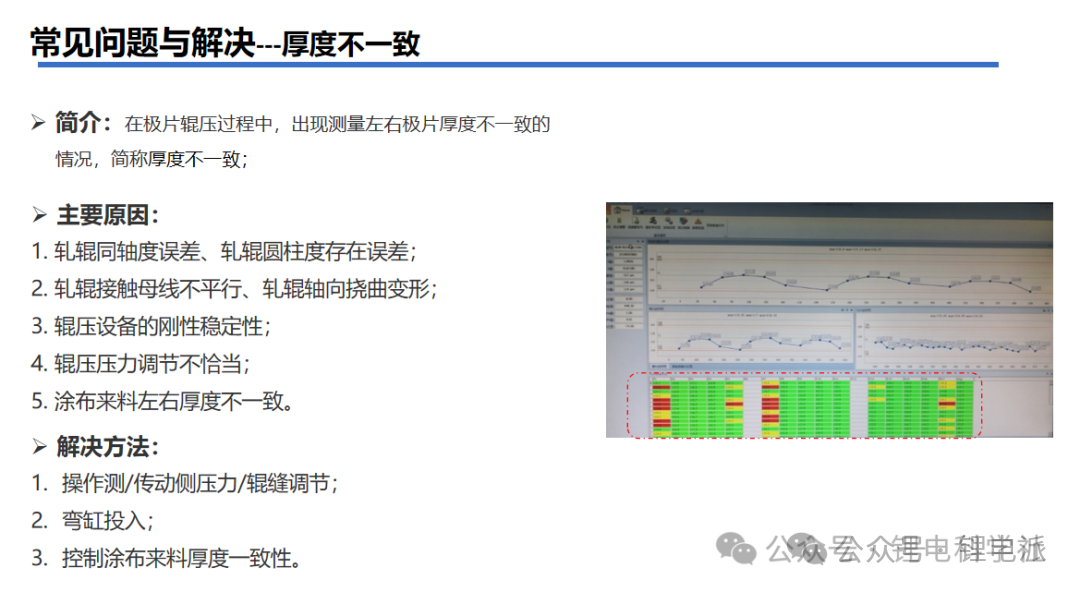

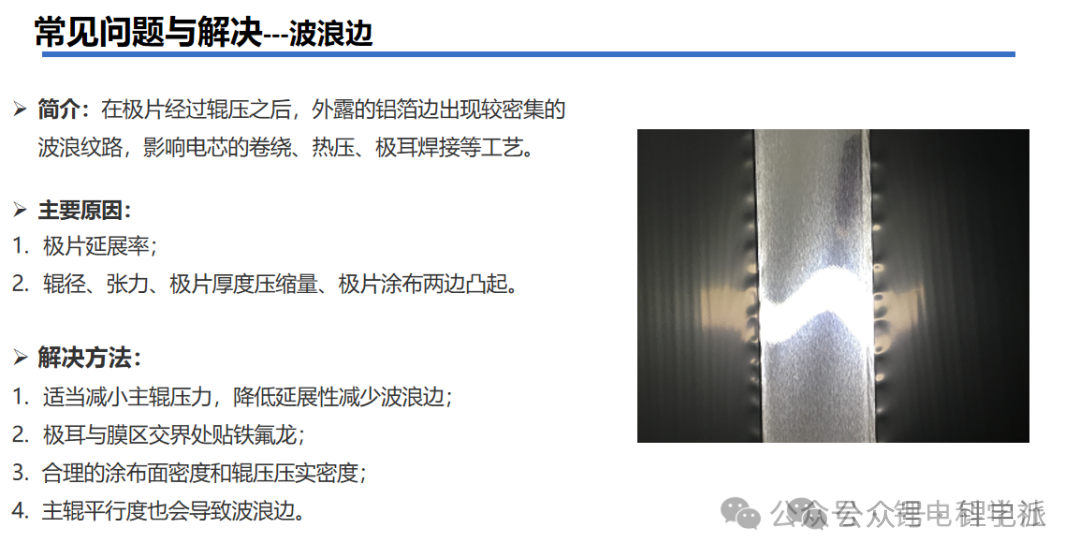

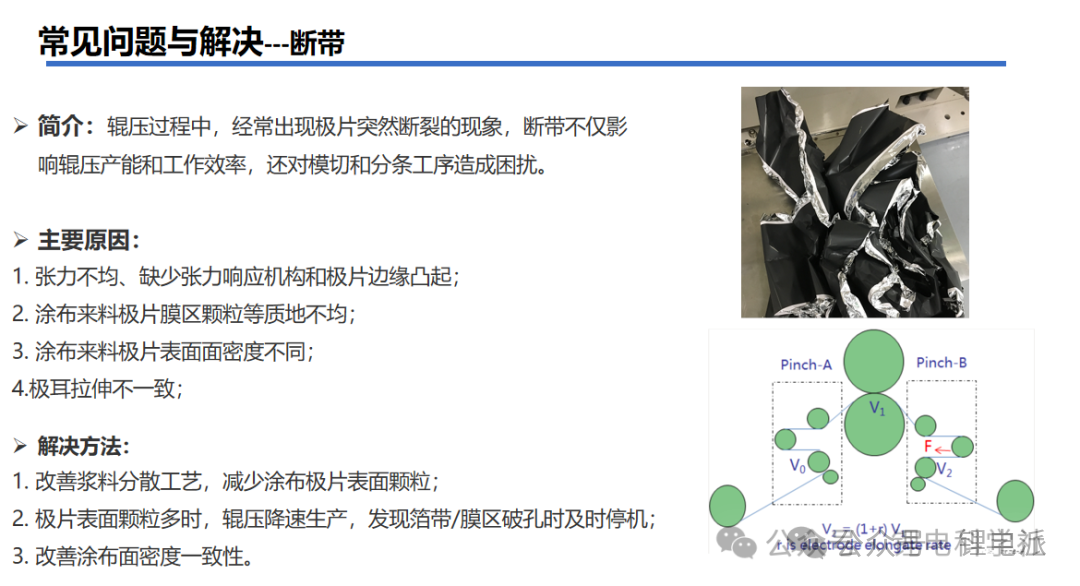

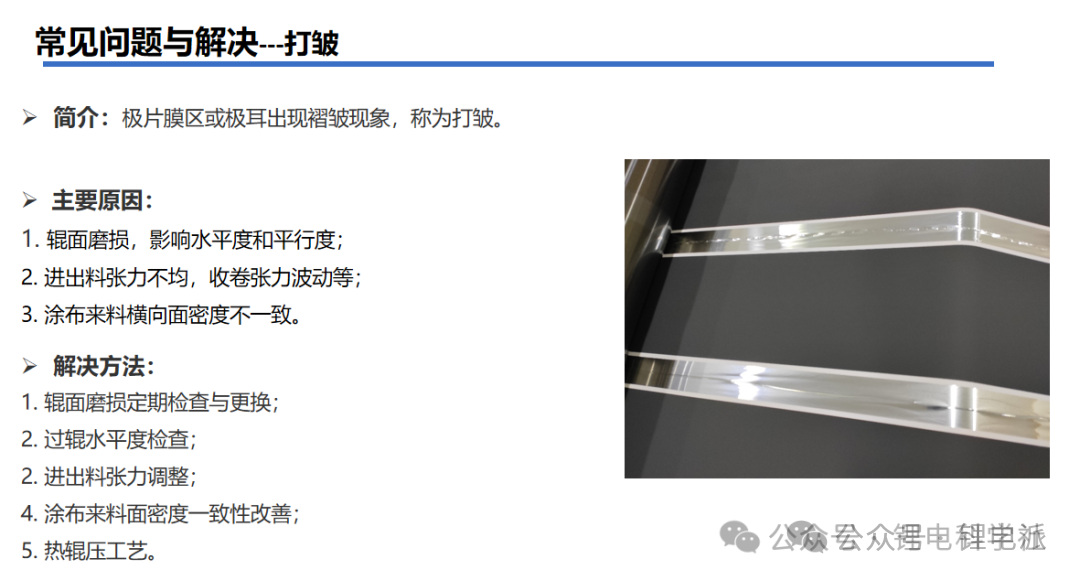

5、常见问题解决

五、市场环境及发展前景

1、市场空间:目前锂离子电池极片辊压市场需求呈快速增长趋势,然而主要应用范围仍局限于锂离子电池生产,亟需扩大锂离子电池极片辊压设备在其它行业发展。
2、企业分布:我国锂离子电池企业数量多、规模小,产业集中度低,仍处于分散状态,低水平重复建设现象严重,缺乏竞争力,行业没有形成从材料→电芯→电池的可约束性标准,标准的缺失很大程度导致锂离子电池的品质参差不齐,制约锂离子电池的行业发展。
3、产品地位:日本和韩国电池厂商占据高端电池的半壁江山,我国锂离子电池制造工艺水平较低,市场竞争较为乏力,随着动力电池高容量和高性能需求增加,我国厂商需要进一步提升装备水平,提高高自动化水平,提高辊压工艺。
4、国家政策:我国对新能源汽车和新能源发展鼓励性和扶持性频出,锂离子电池作为新能源汽车和储能产业发展的关键要素,产业发展也受到国家政策大力支持。
5、专业化:作为能够决定锂离子电池极片性能甚至锂离子电池整体安全和性能的重要工序,辊压未来会朝着专业化的方向发展,通过专业的技术人员进行研发,以提高辊压的效率和电池极片的性能。
6、高精度:辊压既要提高极片的压实密度,又不能对极片表面的活性物质造成损伤,是非常重要的工序。辊压后,极片的导电属性基本已定,所以辊压机的表面光滑程度、硬度和稳定性起着重要作用,未来辊压朝着高精度的方向发展。
7、全自动:目前,我国锂离子电池设备与国外先进设备在自动化水平上有一定差距,在动力电池领域,对其中串联形成电池组的电芯一致性要求非常高,客户对生产设备的自动化水平的提升要求较为迫切。未来,我国极片辊压及辊压设备在极片制作方面,需要重点提高设备的工作效率和自动化水平,尤其是提升浆料的批次稳定性和电池的一致性。
