电路设计人手一份!TI官方《模拟工程师口袋书》,100页精华随用随查

8月前浏览281
大家好!今天给大家分享一本来自德州仪器(TI) 的模拟电路指导手册——模拟工程师口袋参考书
这本口袋参考书适合我们这些每天和电路、信号、放大器打交道的工程师。它是一本常用板级和系统级设计公式的实用快速指南,书中收集的公式凝聚了TI超过50年的模拟板级和系统级专业知识精华。

011

内容介绍

下面,我就带大家详细逛一逛这本参考书的要点内容,让你对它的内容有个全面的了解。

一、 换算——设计的基础

这一章节主要介绍一些基础的单元换算知识,内容较为简单,感兴趣的同学可以下来自行查阅。主要包括物理常数、标准十进制前缀、公制与英制单位换算、温度换算以及误差换算等内容。

二、 分立元件——电路世界的砖瓦

电阻、电容、二极管,这些看似基础的元件,实际上藏着不少学问:

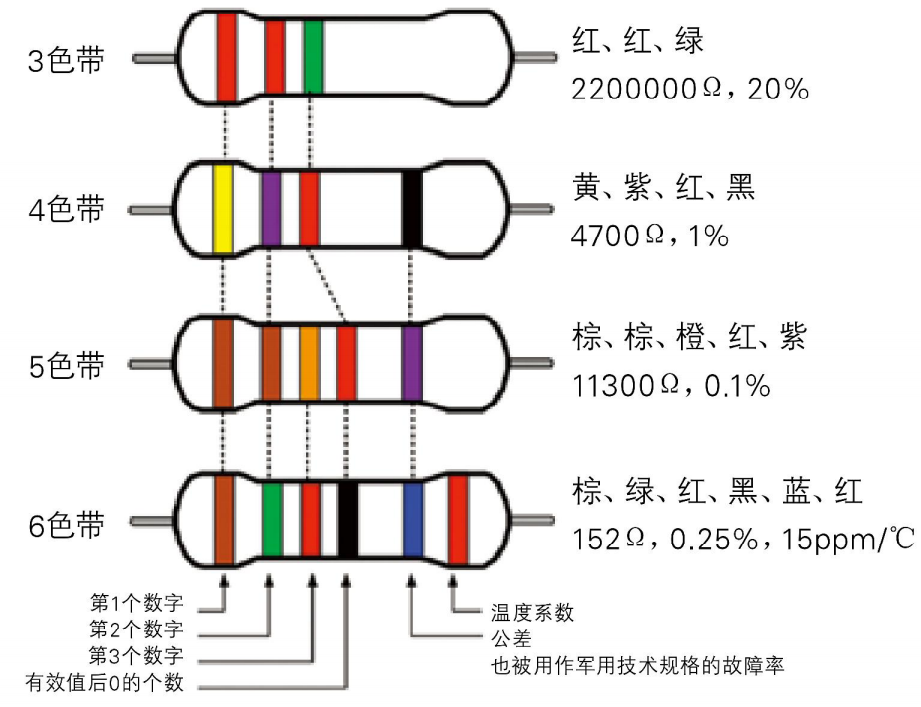

  • 电阻器色标:虽然现在用贴片电阻多了,但遇到直插式色环电阻,这张表能让你快速查到阻值,上面还包含了公差和温度系数的颜色信息。

  • 标准电阻器/电容值:为什么你买不到一个标称55kΩ的电阻?这章列出了10-100进位的标准电阻值,帮你快速确定市面上实际存在哪些规格的元件。

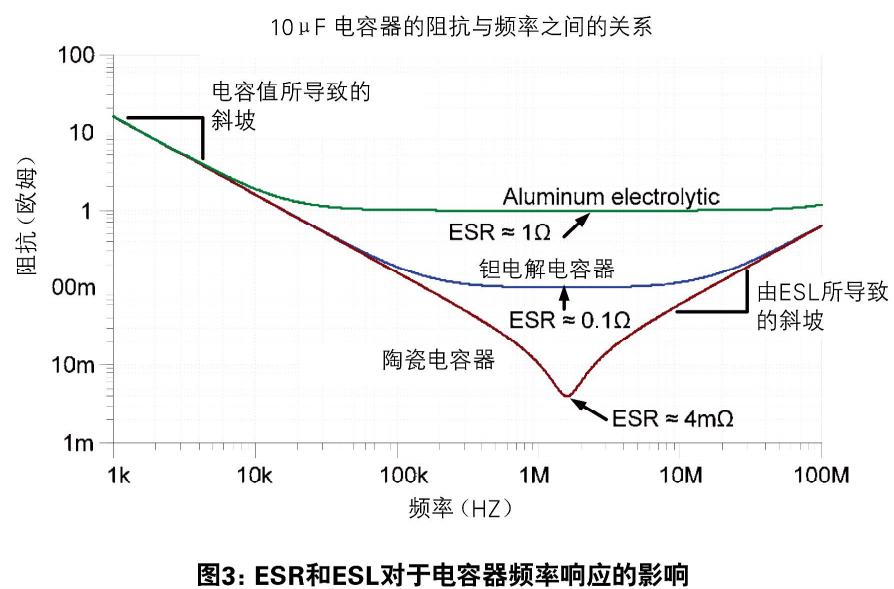

  • 实际电容器模型和技术规格:这是非常精华的部分!它明确地告诉你,没有一个电容是理想的它用一个包含ESR、ESL、Rp的模型,清晰地展示了实际电容的高频特性。并通过一张阻抗-频率关系图,直观地告诉你为什么在某个频率点电容会呈现感性。

  • 电容器类型概述:COG/NP0、X7R、Y5V、铝电解、钽电容、聚丙烯薄膜电容……它们有什么区别?分别用在什么场合?这张表从温度系数、电压系数、精度、应用场景等方面做了总结。比如,它告诉你信号路径、高精度应用要选COG,而去耦应用可以用X7R。

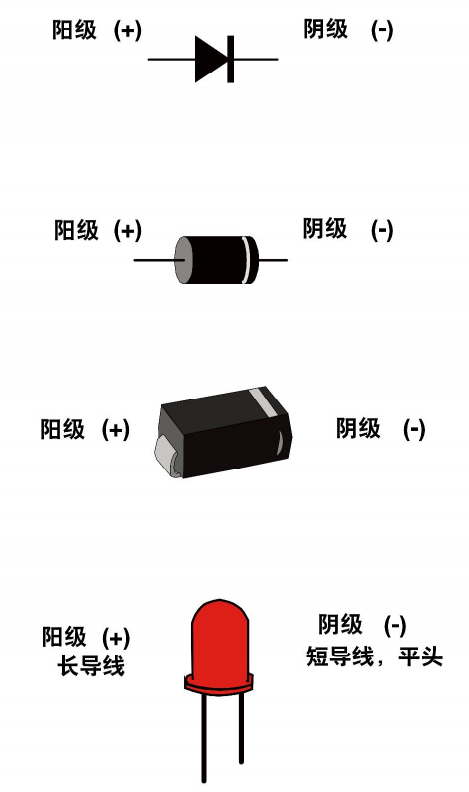

  • 二极管与LED:给出了二极管的电路符号和引脚识别方法,以及不同颜色LED的大致正向压降范围,帮你快速进行电路设计时的电压估算。

三、 模拟——理论与实践的桥梁

这一章是模拟电路的核心知识和理论基础。

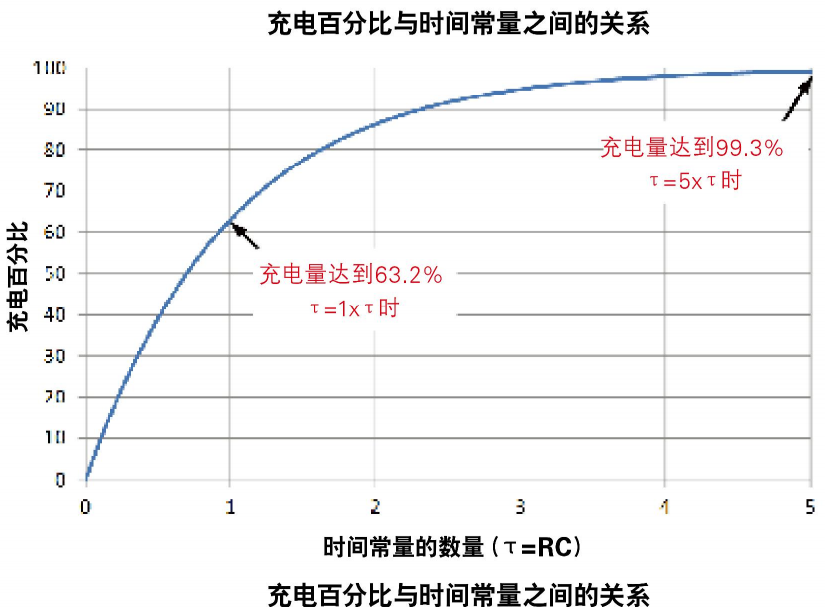

  • 电容器充电与放电:经典的RC电路充放电公式和曲线图,明确标出了时间常数与充电百分比的关系。让你一眼就知道,需要几个τ(tau)的时间,电容才能充到99.3%的电量。

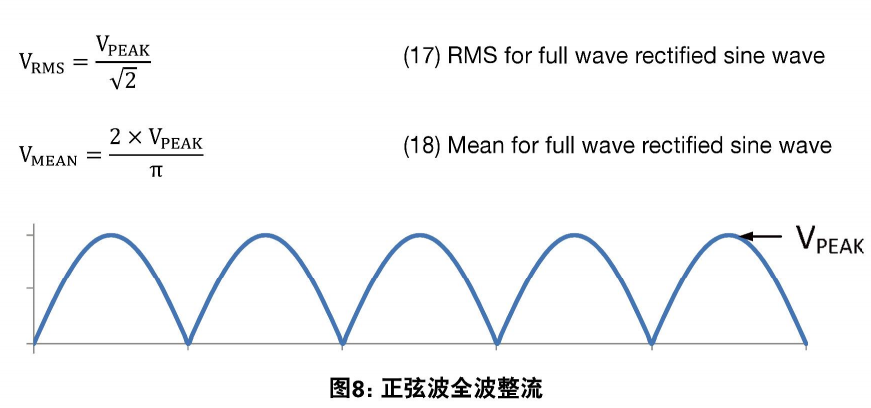

  • RMS与平均电压定义:不仅给出了通用定义公式,还针对正弦波、半波整流、全波整流、方波、三角波、梯形波这些常见波形,直接给出了RMS值和平均值的计算结果。这在电源设计、功率计算中极其常用。

  • 对数数学定义和dB定义:模拟电路离不开对数和分贝。这里复习了对数的运算法则,并给出了电压增益和功率增益的dB换算公式,以及一张常见的增益值与dB的对应表。

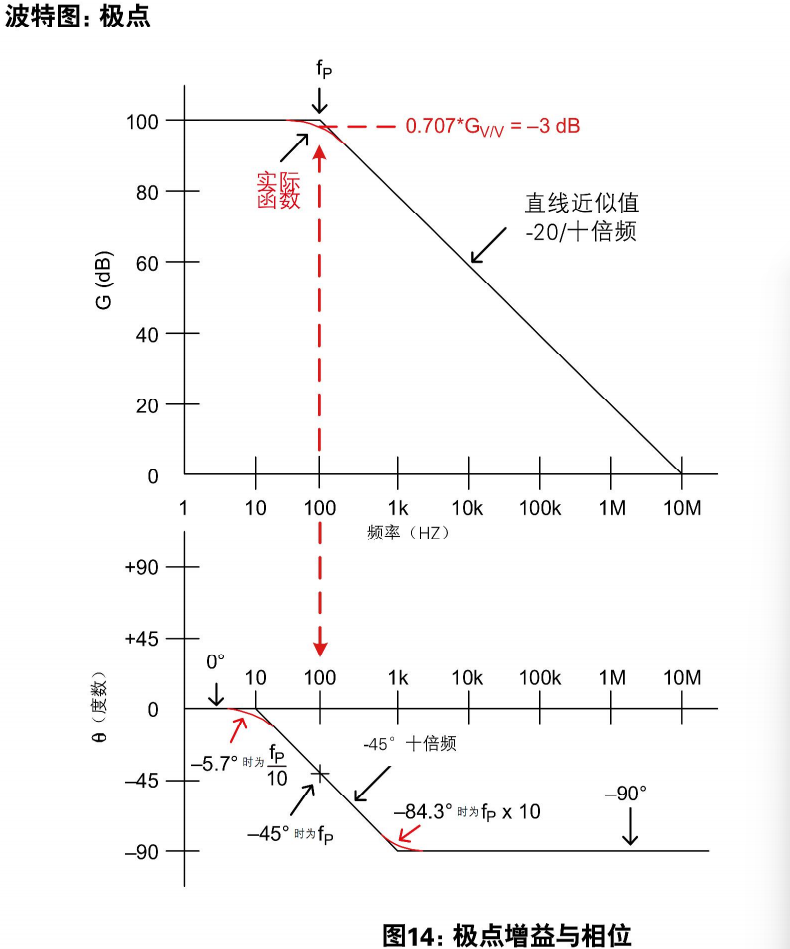

  • 极点与零点:书中详细说明了一个极点或零点在波特图上对增益(幅度)和相位的影响规律。比如,一个极点会带来-20dB/十倍频的滚降和-90度的最大相移。还给出了精确的数学公式,用于计算任意频率下的增益和相移。


    四、 放大器——模拟电路的重要元器件

    运放是模拟设计中最常用的器件,这一章是重中之重。

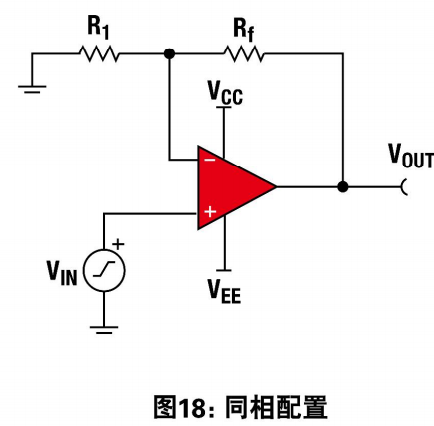

    • 基本运算放大器配置:反相、同相、电压跟随器、加法电路……这些最经典的电路拓扑结构及其闭环增益公式,是咱们每个工程师应该知道的基础理论。

    • 运算放大器带宽:详细解释了增益带宽积的概念,并教你如何从运放的开环增益曲线来确定闭环电路的带宽。

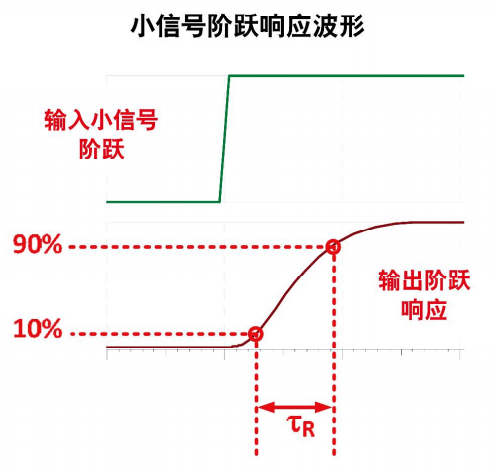

    • 小信号阶跃响应:给出了上升时间与带宽之间的关系式,帮你通过频域参数预估时域性能。

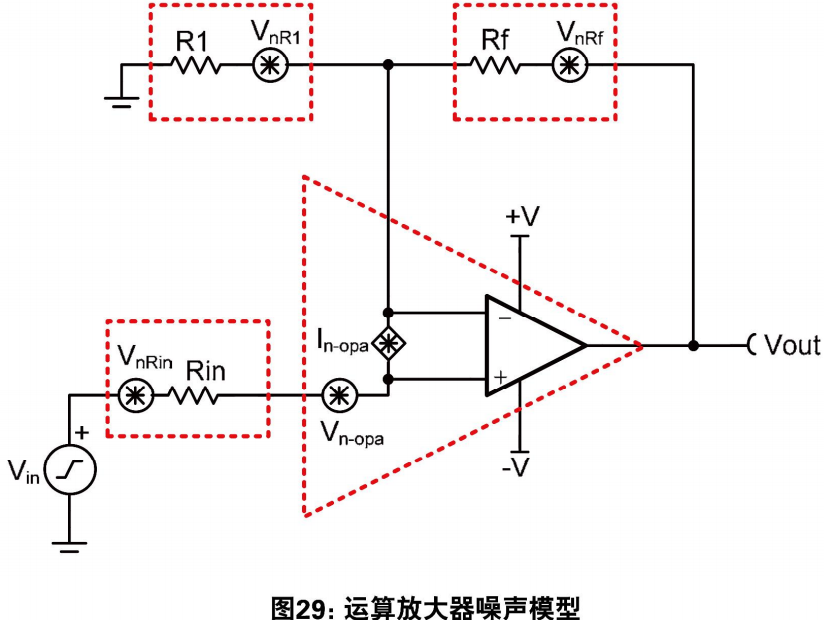

    • 噪声方程式:搭建了一个完整的运放噪声模型,包括运放本身的电压噪声、电流噪声,以及电阻产生的热噪声。并讲解了如何计算噪声带宽,如何将噪声频谱密度积分得到总噪声,以及1/f噪声的处理方法。这对于高精度、小信号放大电路的设计至关重要。

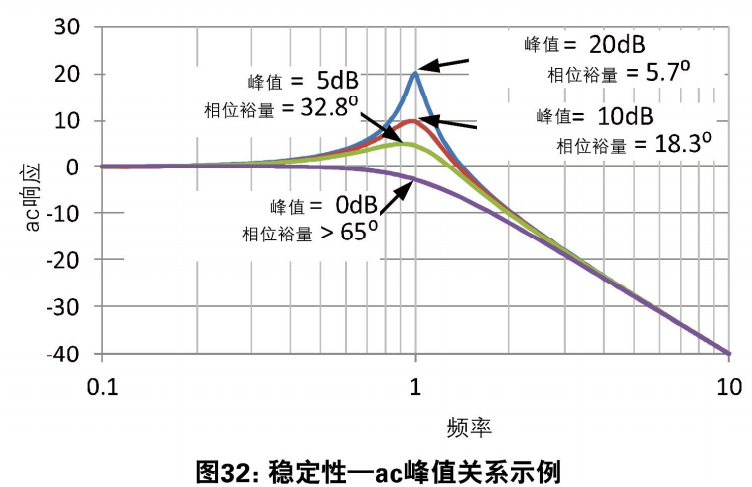

    • 稳定性分析:这是模拟设计的难点。书中不仅介绍了如何通过SPICE仿真进行稳定性分析(开环增益、反馈系数、环路增益),还给出了在实验室用示波器进行实战稳定性测试的方法。更重要的是,它用图表清晰地展示了相位裕度与AC响应峰值、相位裕度与瞬态响应过冲之间的关系,让你能通过测试结果直观判断系统的稳定程度。

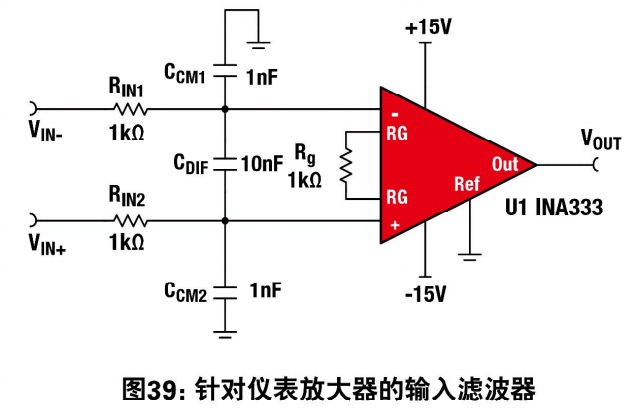

    • 仪表放大器滤波器:讲解了如何为仪表放大器设计输入滤波器,并强调了共模滤波和差模滤波的截止频率设置技巧,以防止将共模噪声转为差模噪声。


    五、 PCB和导线——把理想电路变成现实

    设计再好,最终也要落在PCB上。这一章提供了大量与布局布线相关的实用数据和公式。

    • 内层PCB传输线的自发热:通过图表告诉你,多宽的线,在流过多少电流时,温升会是多少。防止你的电源线或者功率路径因为线太细而发热严重。

    • PCB传输线电阻:针对常见的1oz和2oz铜厚,提供了在不同线宽和长度下的导线电阻图表。这对于计算功率路径上的压降和损耗非常方便。

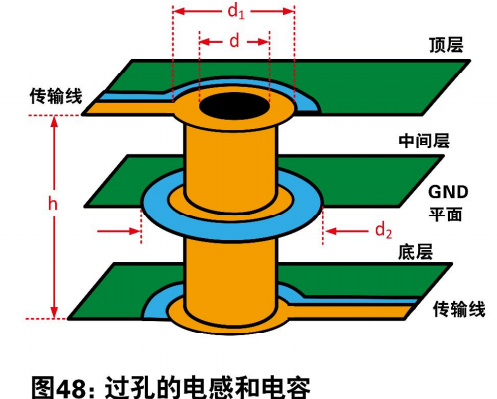

    • 寄生参数计算:提供了计算平行板电容、微带线电容电感、相邻走线电容、过孔电容电感的实用公式。这些都是进行信号完整性分析、尤其是高频设计时必须要考虑的因素。

    • 同轴电缆:列出了常见同轴电缆的技术参数,并给出了同轴电缆特征阻抗、单位长度电容和电感的计算公式。

    • 导线:提供了AWG线规与直径、截面积、电阻的对应表,以及不同绝缘材料下导线的最大载流能力表。

    六、 传感器介绍——连接物理世界的接口

    将现实世界中的物理量(如温度)转换为电信号,是模拟电路的核心功能之一。本节将简要介绍实现这一功能的核心元件——传感器,内容涵盖热敏电阻、RTD、二极管的温度特性、热电偶以及塞贝克系数表等。

    七、 A/D转换——从模拟到数字的桥梁

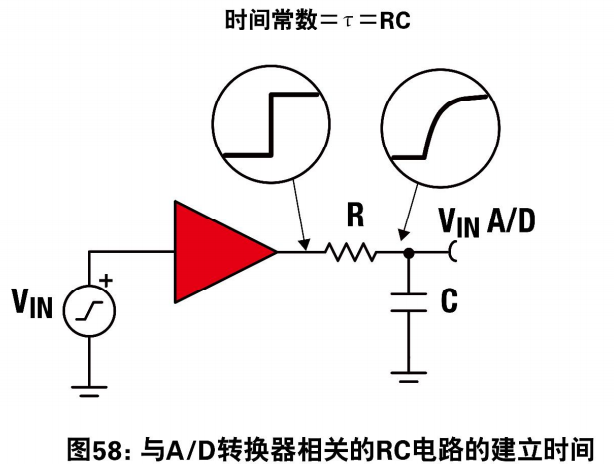

    模数转换是连接模拟世界和数字处理的关键一环。这里介绍了二进制/十六进制换算,A/D和D/A转换函数,数据格式,量化误差,信噪比,总谐波失真,SINAD和ENOB,无噪声分辨率与有效分辨率,建立时间:提供了RC电路建立到N位精度所需时间常数数量的对应表,这对于设计ADC前端的驱动电路和采样保持电路至关重要。

    注:本资源仅供学习交流,请勿用于商业用途。

    来源:硬件笔记本
