真希望有人早点告诉我：示波器这几个基础要点才是关键！
今天就再写一篇，把一些基础但重要的知识点理一理，希望能帮你踏出硬件入门的第一步。
01

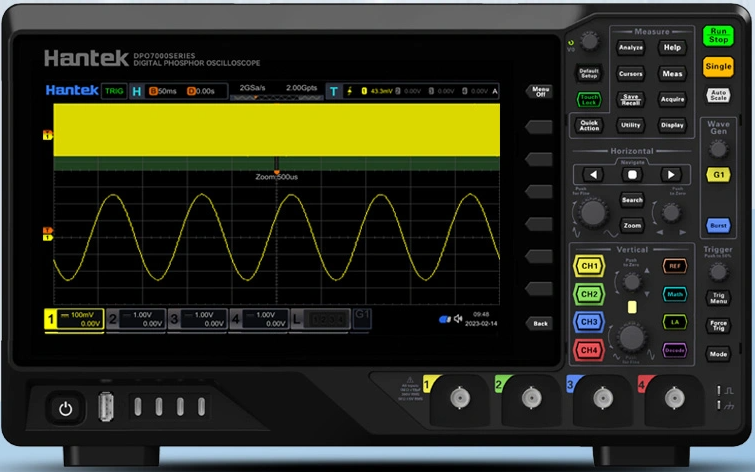

其实大多数示波器的操作方法都差不太多，这里咱们以一款hantek示波器为例：
图源hantek官网
这是一款10.1寸多点触控电容屏的数字示波器，500MHz带宽，2GSa/s采样率，2G存储深度，带一路25MHz信号发生器，支持任意波输出；

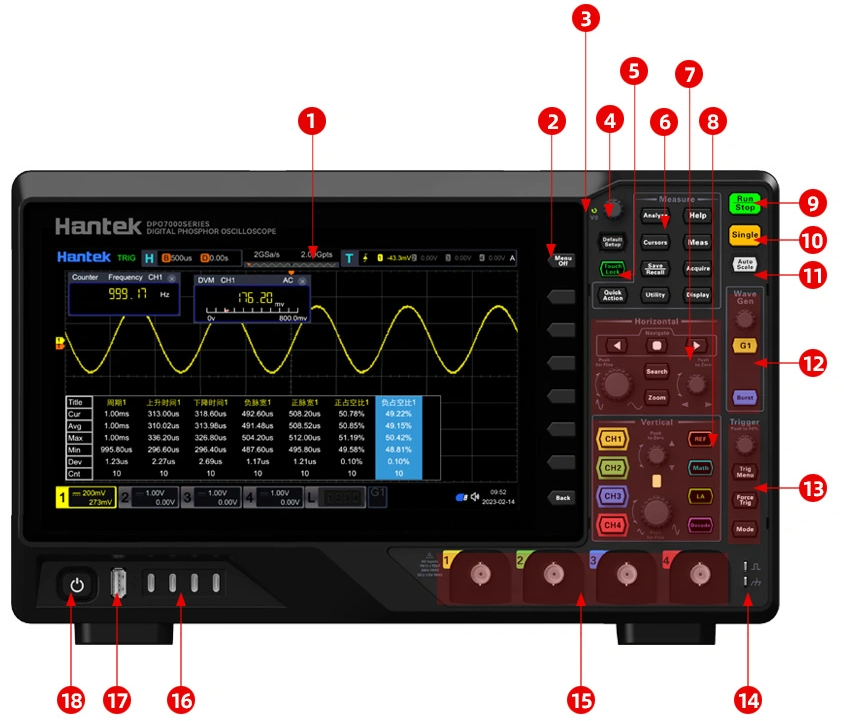

面板介绍（前面板）
有些功能可能一看就知道，咱们就挑几个介绍一下：
① 触摸屏 & ⑤ 触摸屏锁定
触摸屏：这个跟咱玩手机一样，点、划、拖拽都行。比较好用的地方就是能和实体按键联动。比如你按了某个功能键，屏幕上就会弹出对应的菜单，你再在屏幕上点选，特别直观。
触摸屏锁定：防止误触的。比如你正在小心翼翼地调整一个微小信号，不想手指一滑把设置搞乱了，就把它锁上。
当然，也有很多示波器是不带触摸功能的。
图源hantek官网
⑥ 常用操作键 & ⑩ 单次触发
常用操作键：一般包括【测量】、【光标】、【存储/读取】等。
单次触发：比如你想抓一个电路上电瞬间的脉冲，或者一个不规律的毛刺。按下这个键，示波器就进入等待状态，一旦满足你设置的触发条件（比如电压超过某个值），它抓完那一次就自动停止，定格那个瞬间。
⑦ 水平控制系统 & ⑧ 垂直控制系统
水平：控制时间轴。中间那个大旋钮，拧它就是改变屏幕上一格（一大格）代表多长时间。比如调到1ms/格，那么屏幕横轴一共14格（假设），就能看到14ms时间跨度内的波形。你想看波形的细节（比如一个窄脉冲），就把时间基准调小（如1μs/格）；想看整个信号周期，就调大（如10ms/格）。
垂直：控制电压轴。每个通道（比如CH1， CH2）都有自己的一套垂直旋钮。中间大旋钮是改变屏幕上一格代表多少电压。比如调到1V/格，波形幅度占了两格，那它的峰峰值就是2V。如果波形太大，超出屏幕了，你就调大“伏/格”；如果波形太小，看不清，就调小“伏/格”。
17 USB Host：插U盘用的。能把测好的波形或机器状态存进U盘，也能从U盘读取数据，方便保存和记录。
手上有示波器的朋友，建议每个键都亲手试一遍，就知道每个按键对应的功能是什么，有什么作用。比光看记得牢。

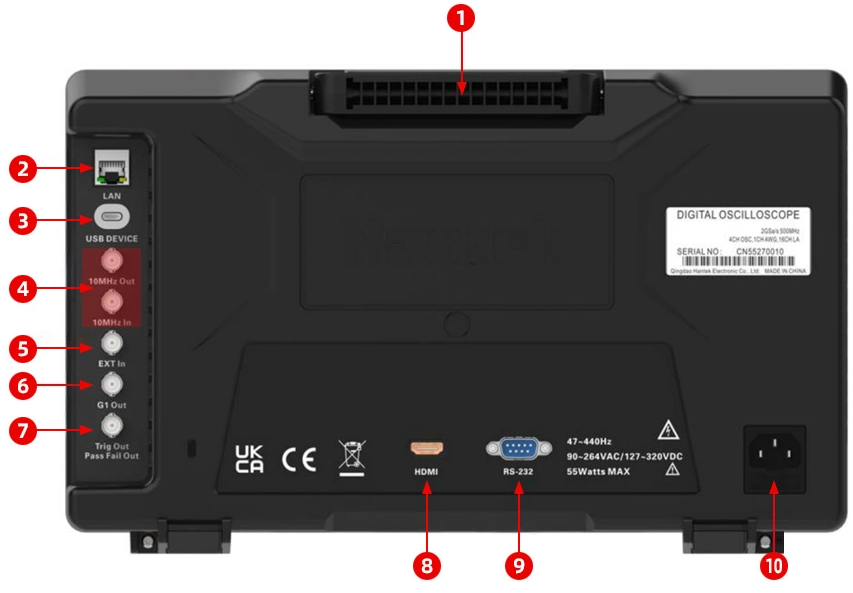

后面板
这是示波器的后面板，后面板你不用天天看，但要知道某些接口是干嘛用的。
② LAN & ③ USB DEVICE：用来连电脑的。USB DEVICE 尤其常用，用一根USB线连接电脑和示波器，就可以在电脑上用官方软件来控制示波器，并且把屏幕图像、波形数据轻松保存到电脑里。
⑥ G1信号源输出端：这就是它自带信号发生器的输出口。你想产生一个25MHz以内的正弦波、方波等，就是从这个口输出。
⑧ HDMI接口 你可以把示波器的整个屏幕，一模一样地复 制到一个更大、更清晰的显示设备上。比如给学生讲电路调试，当遇到教学、协作或者演示，这个接口就可以排上用场。
02
示波器的主要指标

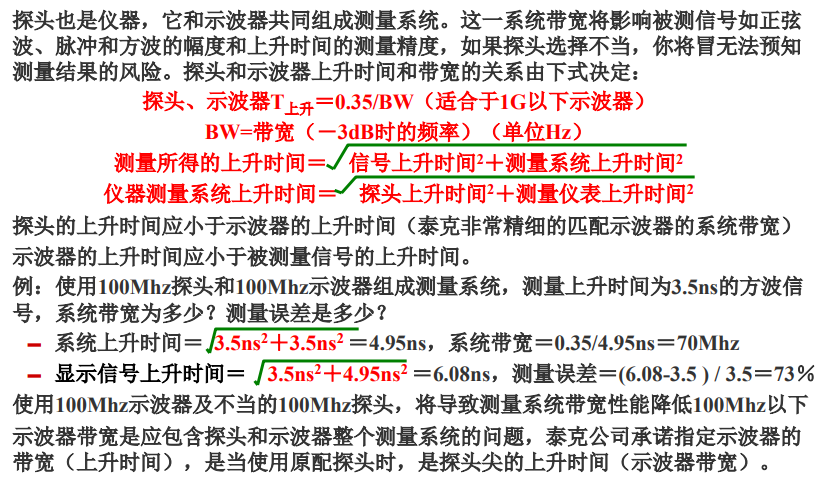

带宽
带宽决定了示波器能测多高的信号，你可以把带宽理解为示波器的“大门宽度”：
这个大门就是示波器内部的放大器；
它决定了什么样的信号能顺利通过；
大门越宽，能测的信号频率就越高。

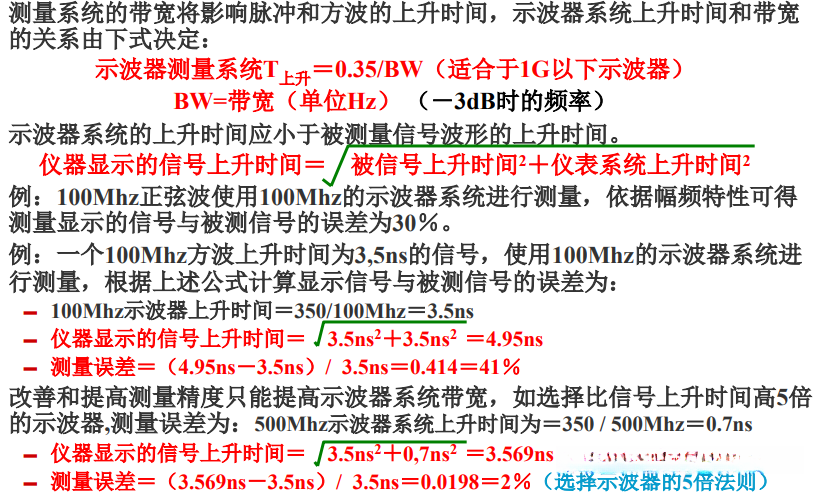

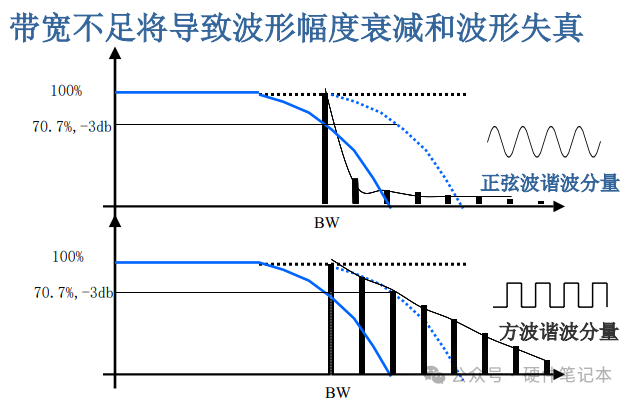

具体来说，带宽是这么定义的：

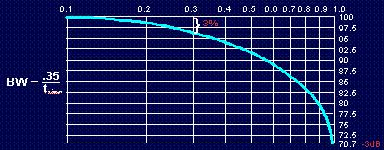

当你输入一个正弦波，随着频率不断升高，显示出来的幅度会逐渐下降。当幅度降到真实值的70.7%（就是下降3dB）时，对应的那个频率点，就是这台示波器的带宽。

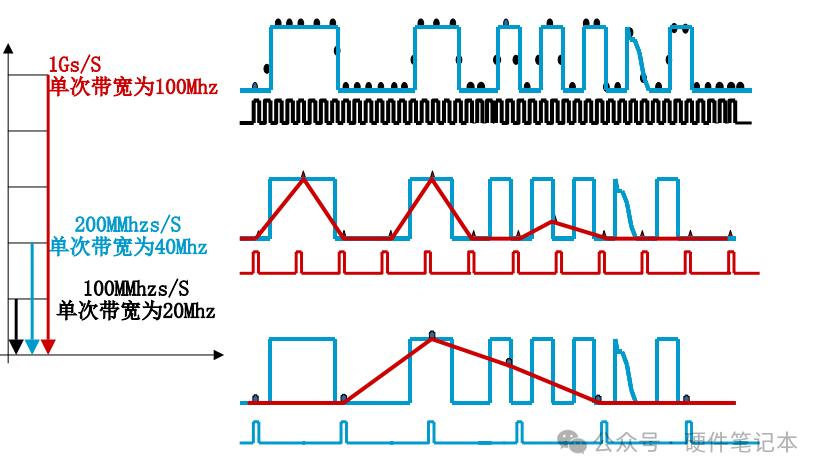

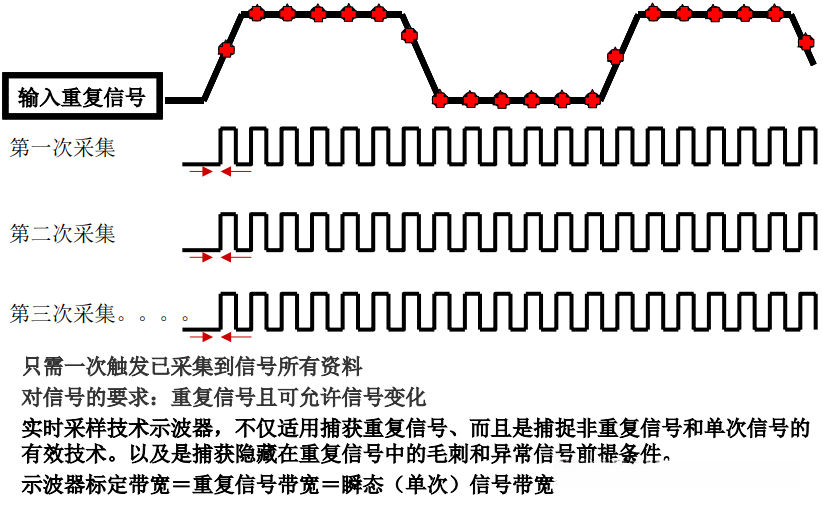

采样率

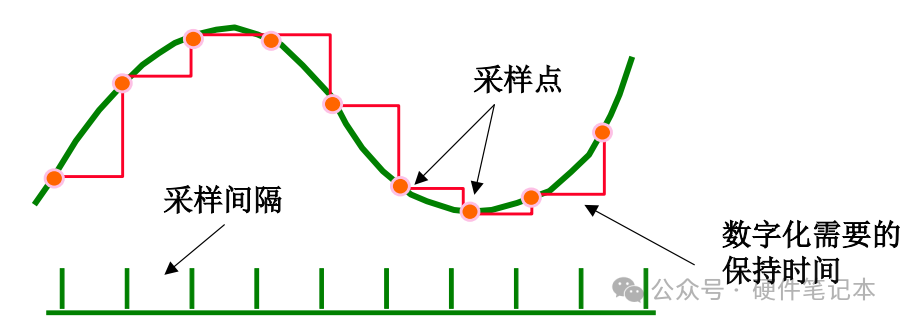

可以理解为示波器“拍照”的速度，采样就是等时间间隔地采集信号的点：
采样率单位是“点/秒”；
采样率越高，捕获的细节就越丰富；

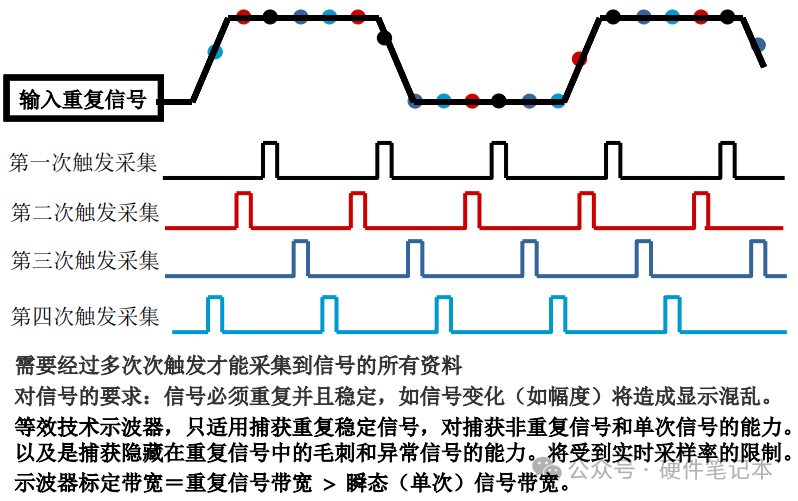

采样方式有实时采样、等效采样等。
简单理解：采样率就像照相机的连拍速度，拍得越快，动感画面就越清晰。

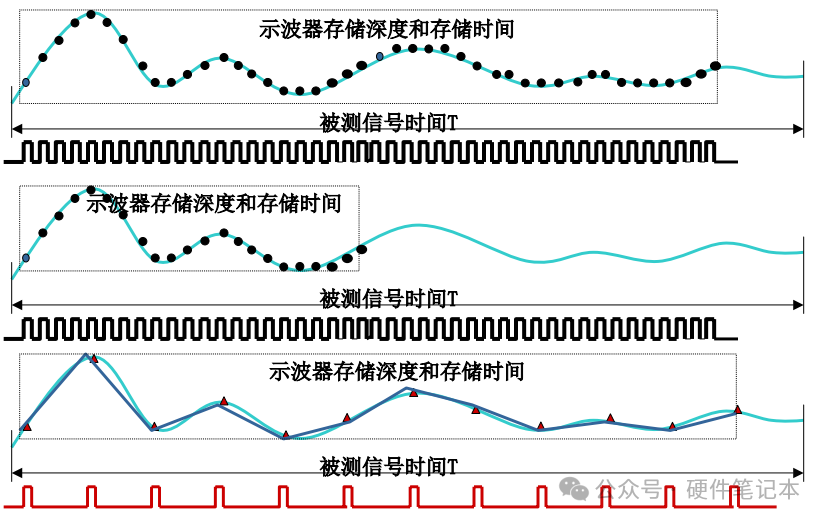

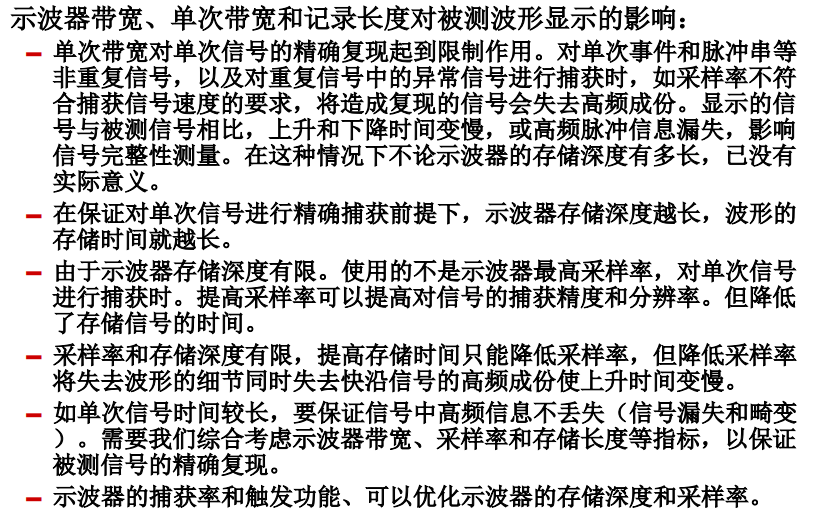

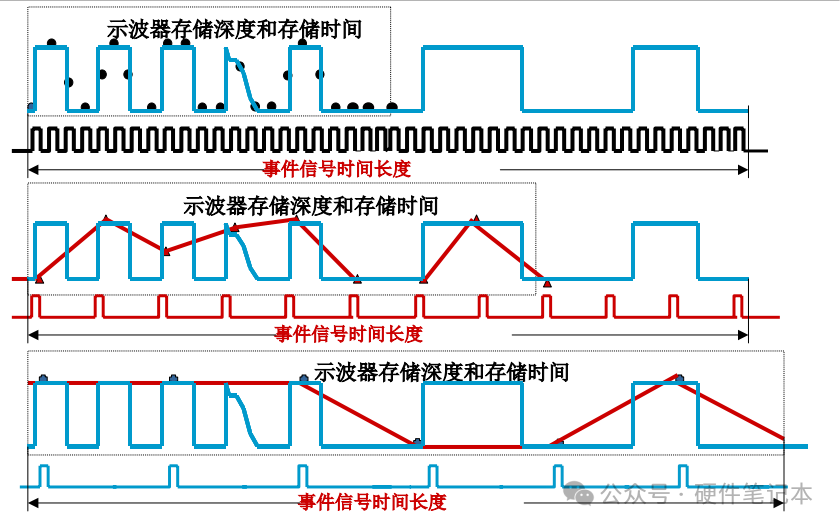

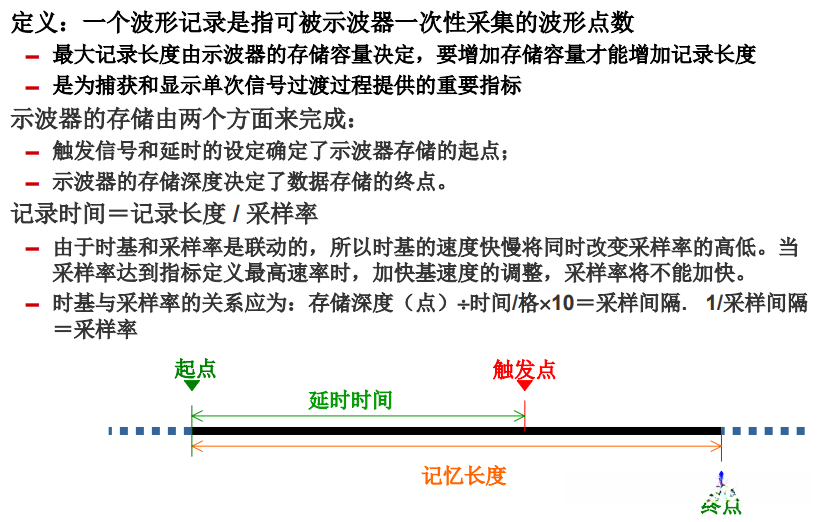

存储深度
可以理解为示波器的记忆容量，存储深度说的是：
示波器一次性能存储多少个波形点；
存储容量越大，能记录的点数就越多；
这对捕捉单次信号特别重要。
以上PDF文档，王工将分享给大家，记得看到最后哦！
03
示波器波形测试举例
理论说再多，不如自己动手动手试一试。
示例一：比如测试一个单结晶体管的触发特性，或者一个DC-DC电源的开关节点波形。
1、连接：用探头分别接在电路的输入和输出点。
2、设置：调节时基和垂直档位，让波形清晰稳定地显示在屏幕上。

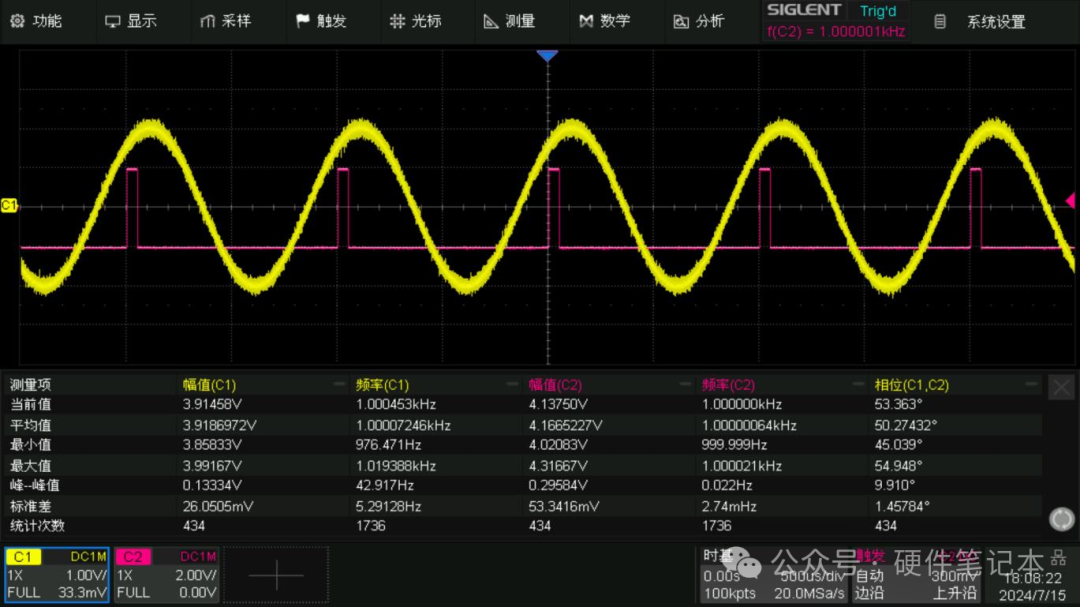

3、测量：打开示波器的测量功能（通常叫Measure或Parameters），选择你关心的项目，比如频率、峰峰值、上升时间、占空比等，数值会直接显示在屏幕上。

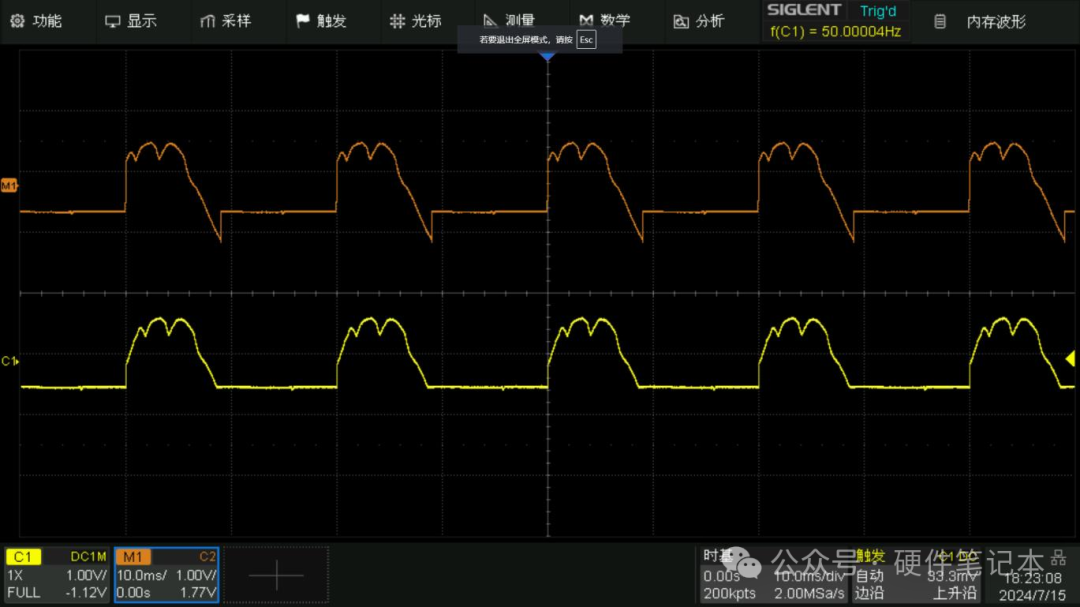

4、高级技巧——内存波形对比：
首先，将当前状态下的波形保存为“内存波形”（比如存到Ref1通道）。
然后，你改变电路中的一个元件参数（比如加大负载电阻）。
此时，屏幕上会有两个波形：一个是新的实时波形，另一个是刚才保存的Ref1波形。
把两个波形重叠在一起，就能非常直观地看出参数变化前后，波形在形状、幅度、相位上发生了哪些细微变化。这个功能在调试电路时极其好用！
示例二：测量电源纹波和噪声
这是新手最容易测错的地方！

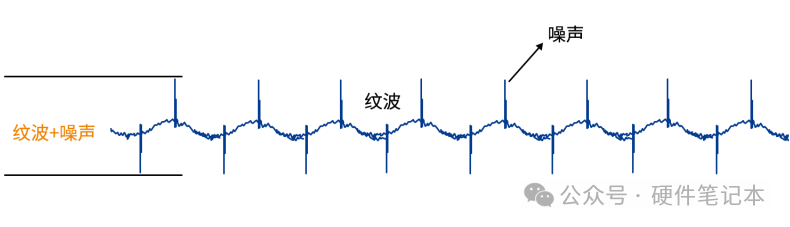

首先分清概念：
纹波：是叠加在直流输出上的低频、周期性波动，跟开关频率同步，一般是几十到几百kHz。
噪声：是高频、随机的干扰毛刺，来源复杂，遍布整个频带。
正确测量方法：
带宽限制：测纹波时，把示波器带宽限制在20MHz，这样可以滤掉大部分高频噪声，让你看清纹波的真实面貌。
探头设置：必须用1:1衰减比（不是常用的10:1），因为10:1会衰减信噪比。

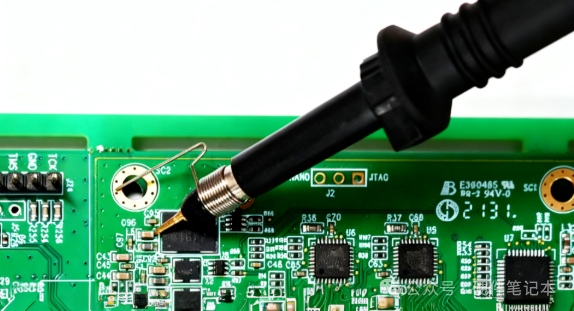

接地是关键！绝对不能用探头那个长长的“接地夹子”，那会形成一个巨大的环路天线，引入大量空间噪声。正确做法是使用探头自带的短弹簧针（也叫接地针），直接套在探头尖端，形成一个最短的接地回路。这是最最重要的一步！
垂直档位：尽量调小，让波形放大到占据屏幕的80%左右，这样示波器自身的量化误差最小，读数最准。
工具选择：
用普通无源探头，即使方法 正确，也可能受自身性能限制。

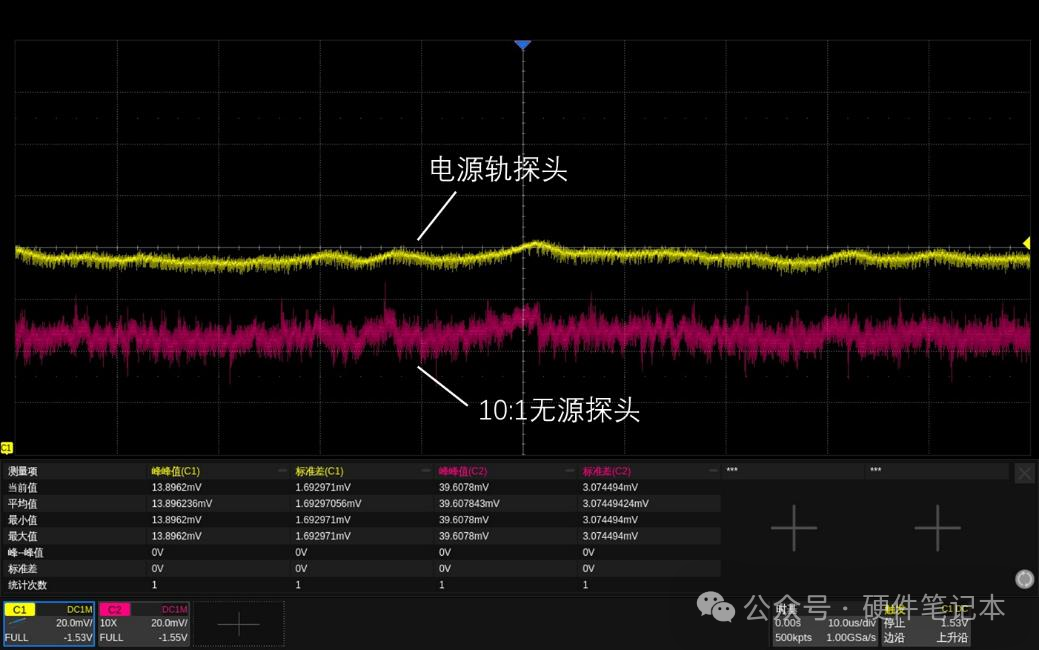

如果有条件，使用专门的电源轨探头，它的动态范围、噪声控制和带宽都针对电源测试优化过，结果会准确得多。下图清晰地展示了普通无源探头与电源轨探头在测试同一DDR3电源滤波电容时的巨大差异，前者已被噪声淹没，后者则清晰捕捉到了真实的纹波。
希望这篇文章能帮到你。想上手更轻松，文末的实用资料别忘了拿走，帮你踏出硬件入门第一步。
