精通FKM系列：相关应力梯度与有限元仿真

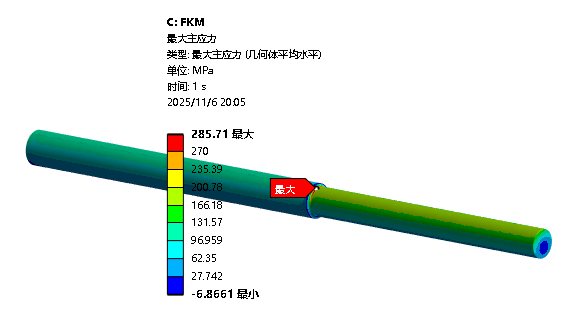

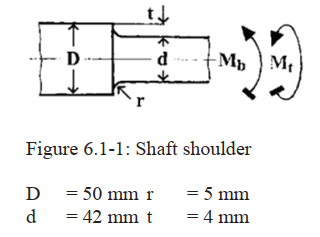

在FKM中有案例如下：

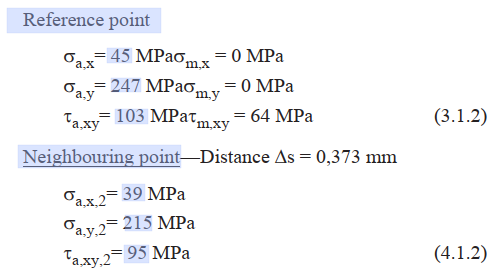

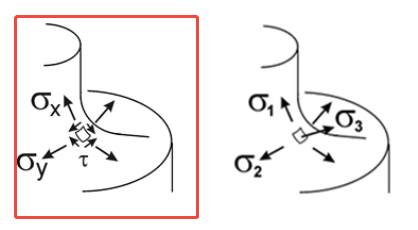

两点的应力：





由于FKM规定的提取应力的方法，导致仿真算出结果是简单，难点在于如何查看应力：



要在参考点(校核点)定义局部坐标系，然后提取正应力和切应力。在ANSYS Mechanical中这个坐标系只能通过肉眼来大致定义方向，搞得有点主观。优秀的工程师不喜欢主观。

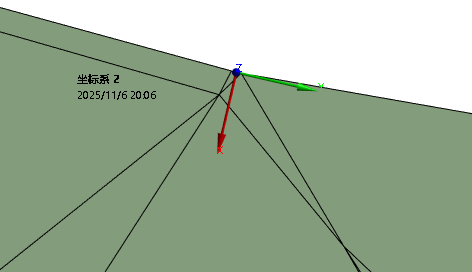

对于以下参考点，靠肉眼定义一个局部坐标系：

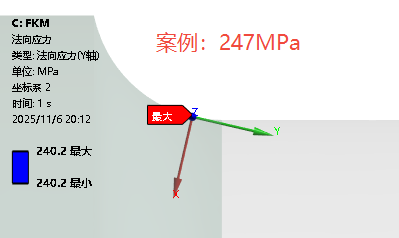

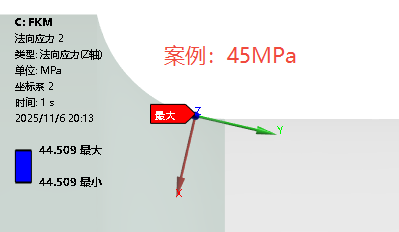

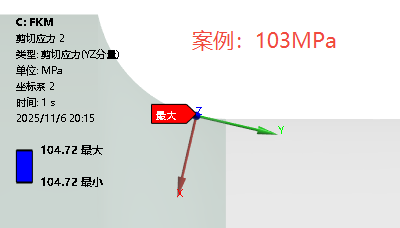

在该局部坐标系下提取正应力和切应力，和案例提供的答案基本能对上。

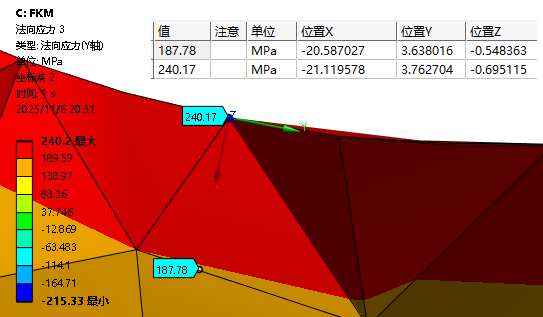

不论是参考点还是临近点，只能肉眼确定，不仅费眼，而且还带点主观性。以Y方向为例：



两点之间的距离为：0.566298mm

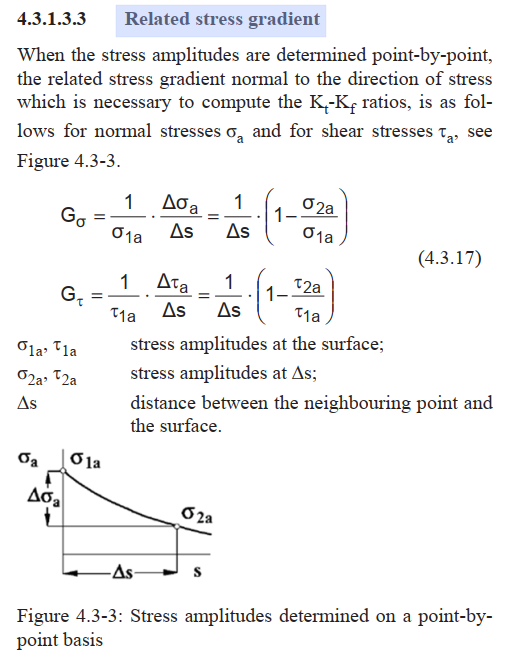

相对应力梯度：

(1-187.78/240.17)/0.566298=0.385

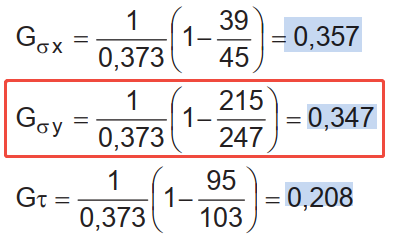

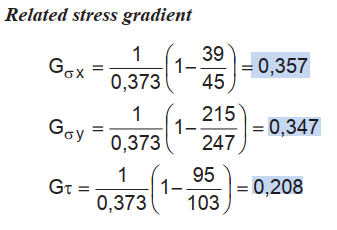

与案例提供的答案基本能对上：



都是肉眼搞，很难精确。

综合整个FKM来看，这个相关应力梯度吧，不需要算的那么精细，差不多就行了，在工程层面完全可以接受。

我看这么多国际规范，评定环节一律真是太繁琐了。要是不能编成软件自动化，真是太难办了。
