自然对流瞬态分析 | 冰啤酒柜Flow Simulation仿真及动画制作

本案例为工程仿真实战教学项目，基于SolidWorks Flow Simulation，模拟罐装/瓶装啤酒在冰柜中从室温冷却至最佳饮用温度的全过程。通过本案例，学员可掌握自然对流与瞬态热传导的耦合仿真方法，并获取温度随时间变化的定量数据，为产品设计与用户体验优化提供科学依据。

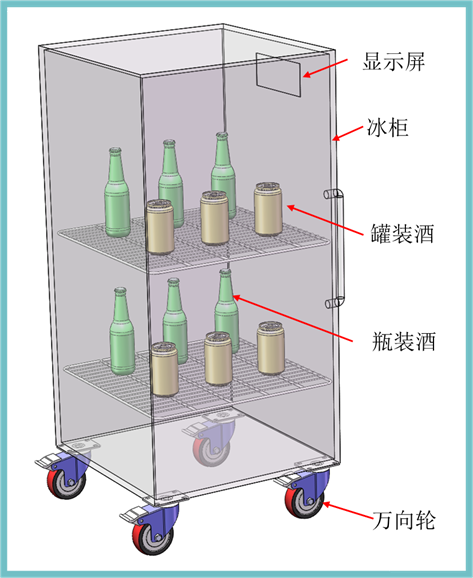

模型简介

本模型为简化教学示例，模拟12瓶常温啤酒（25℃）置于-17℃冰柜中的冷却过程。

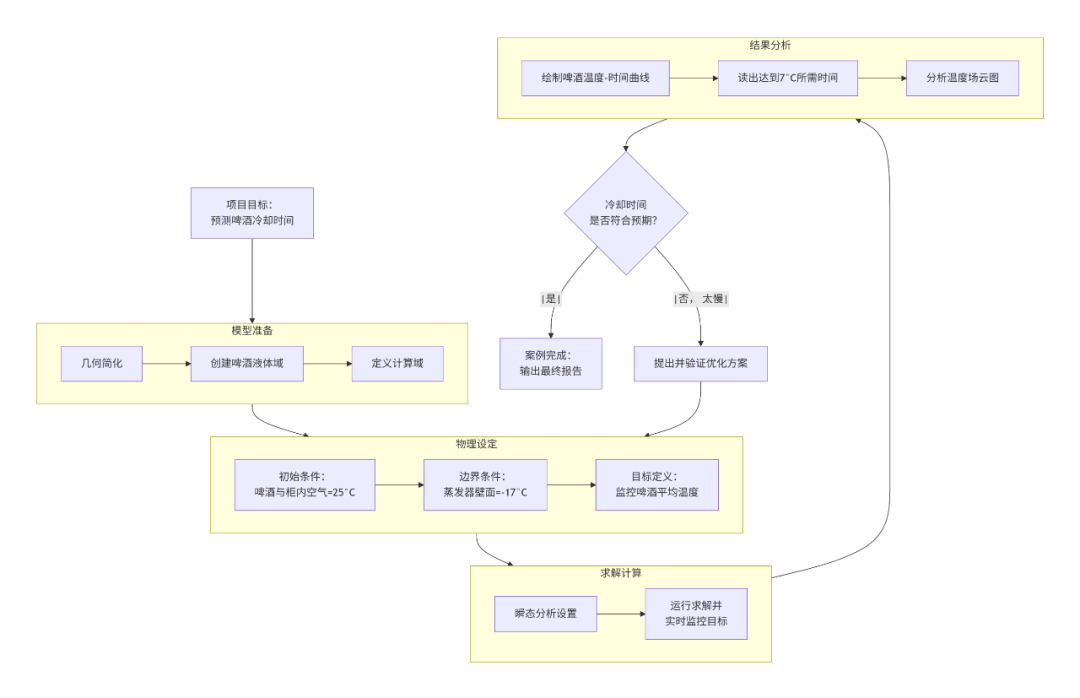

仿真设置概要

分析类型与物理特征

• • 分析类型：内部流动、瞬态分析（总时长120min，输出步长1min）
• • 物理特征：
• • 流体流动
• • 固体热传导

• • 瞬态
• • 重力

材料与流体定义

• • 默认固体材料：Steel （冰柜结构）
• • 流体子域：
• • 啤酒区域：乙醇（6%）与水（94%）混合物，初始温度25℃
• • 冰柜空气：空气，初始温度-17℃
• • 固体材料指派：
• • 易拉罐：铝
• • 啤酒瓶：玻璃

边界与热源条件

• • 壁面条件：冰柜内壁设为恒定温度-17℃
• • 热源设置：啤酒初始温度为25℃，通过时间相关性函数模拟自然冷却过程

网格策略

• • 全局网格：级别5
• • 局部加密：对啤酒瓶区域使用圆柱体网格细化，提升计算效率与精度

求解控制

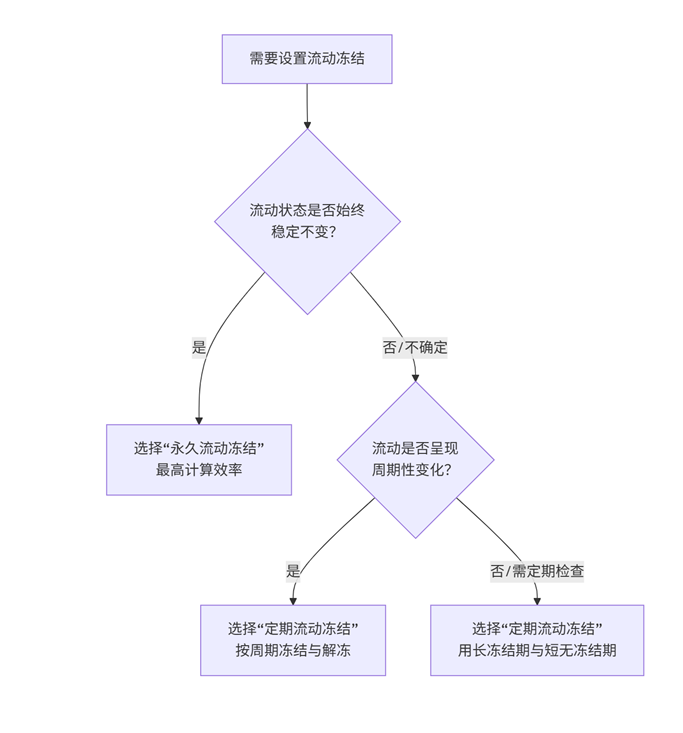

• • 启用冻结策略，通过周期性更新边界条件，平衡计算精度与效率
•

后处理与可视化

温度场分析

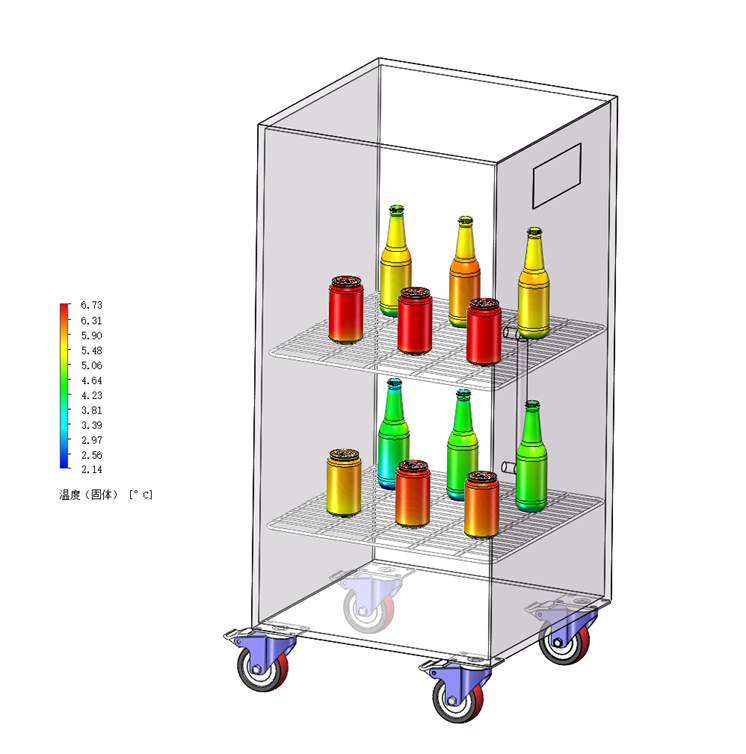

• • 生成啤酒表面温度云图，展示不同时刻的温度分布
•

流场迹线

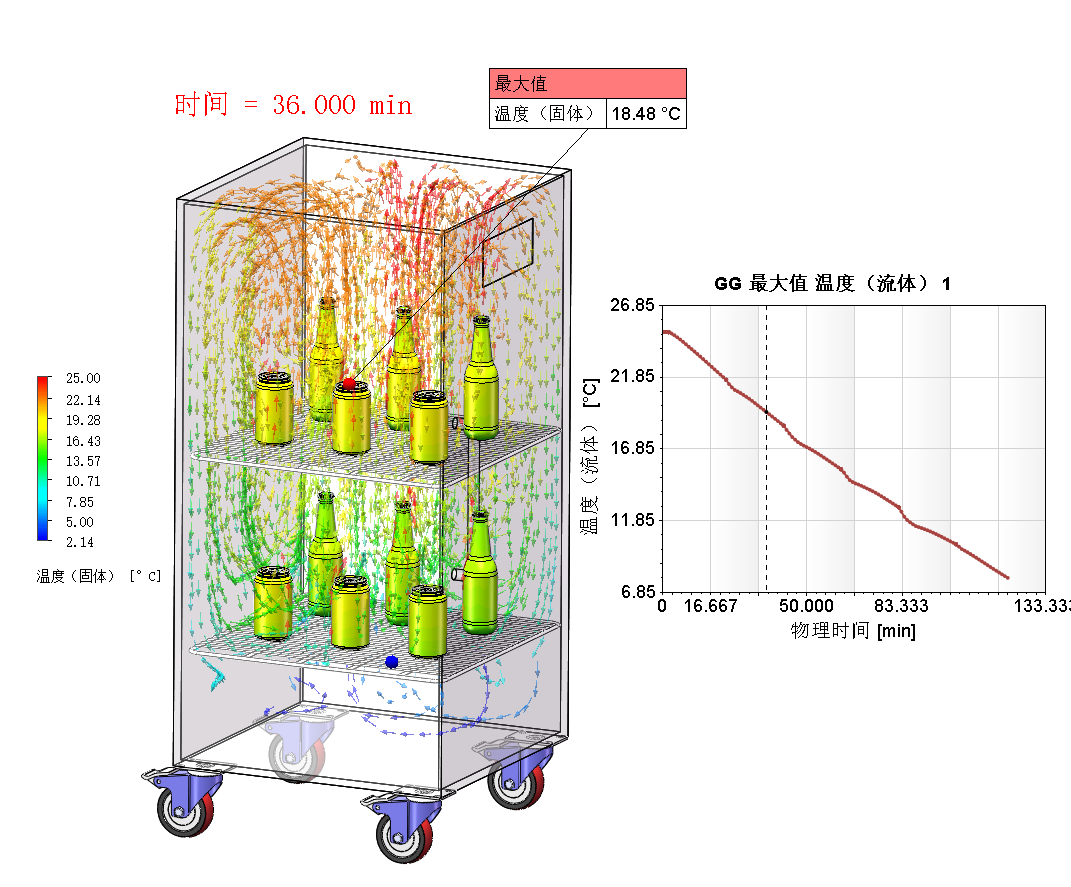

• • 可视化冰柜内部空气流动迹线，分析自然对流组织
•



动态结果输出

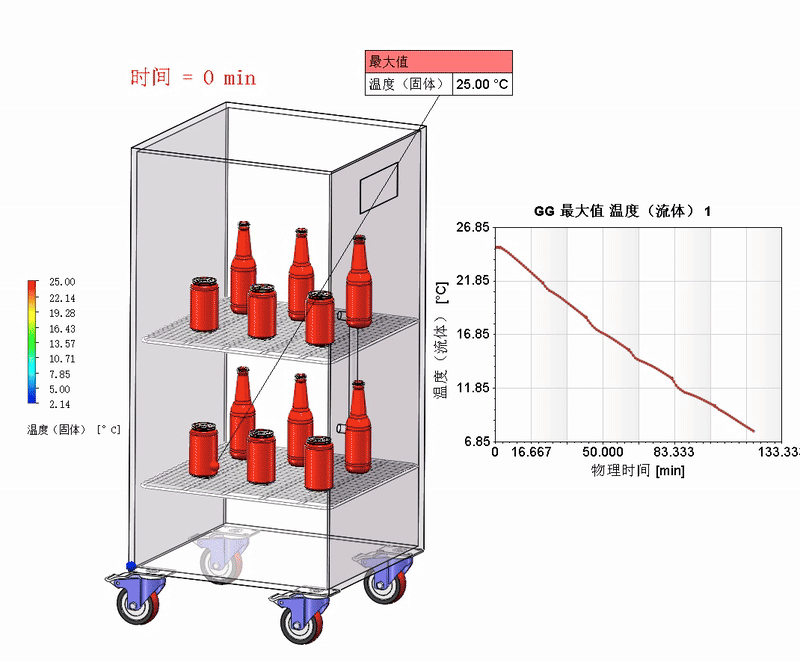

• • 支持生成瞬态温度变化动画，直观呈现冷却全过程
•


•


教学价值

本案例通过生活化场景深入解析复杂的热流体仿真技术，帮助学员：

• • 掌握自然对流与瞬态热分析的建模与求解流程
• • 理解多物理场耦合仿真中的关键设置与参数优化
• • 具备独立开展类似工程仿真与设计优化的能力
