使用PSD应力进行随机疲劳分析
在本教程中，您将：
1·将模型导入HyperLife
2·检查有限元结果文件是否包含带有PSD应力的随机响应SUBCASE（Segalman Vonmises或Abs Max主应力）
3·选择具有随机（PSD应力） Load Type的SN模块并定义其所需参数
4·创建并指定Material
5·创建随机响应疲劳事件
6·评估和查看结果
在开始之前，请将本教程中使用的文件复 制到您的工作目录。
·http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/HL-1080/Plate_Random.h3d.zip
·http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/HL-1080/Plate_Random.fem.zip

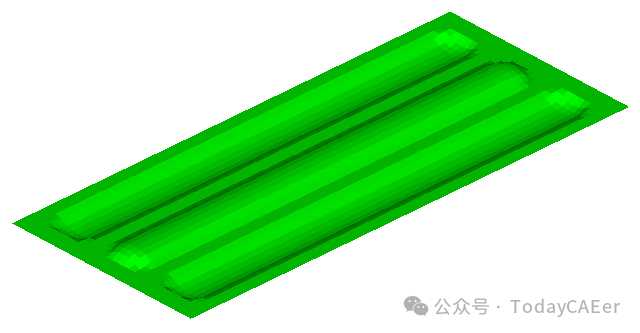

一、导入模型
1.从主页工具的文件工具组中，单击Open Model工具。
2.在Load model and result对话框中，浏览并选择HL-1080\Plate_Random.h3d作为模型文件。System Load Result字段将自动填充。在本教程中，模型和结果使用相同的文件。
3.单击Apply。
Tip：通过将.h3d文件从Windows Browser拖放到HyperLife建模窗口中，快速导入模型。
二、检查FE结果文件是否包含具有PSD应力的随机响应SUBCASE
运行此类分析需要具有PSD应力的随机响应SUBCASE。
1.在Results Browser中，单击第二个下拉菜单，然后选择Subcase 3（random）。如果Results Browser未打开，请单击菜单栏中的View**>**Browser。
2.在View Controls工具栏中，单击。Contour面板打开。
3.从面板区域中，从第一个Result type下拉菜单中选择PSD Element Stresses（2D）（s）。
4.单击Apply，模型已绘制云图。
5.在模型视窗中观察PSD单元应力图解，然后在面板区域中选择Clear Contour。
6.退出Contour面板。
三、定义疲劳模块
1.单击SN工具。SN工具应该是选定的默认疲劳模块。如果不是，请单击疲劳模块图标旁边的箭头以显示可用选项的列表。

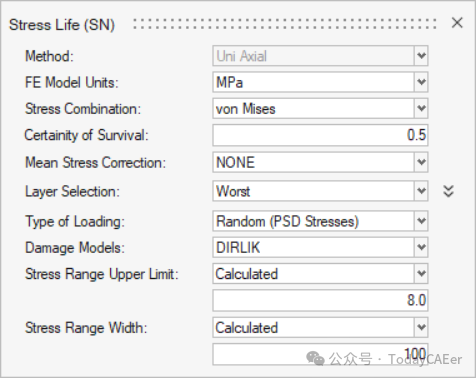

2.定义SN配置参数。
a)选择Uni Axial作为方法。
b)选择MPa作为FE模型单位。
c)输入一个值0.5作为生存确定性。
d)选择NONE作为平均应力连接。
Note：仅当要在事件中添加static SUBCASE时，才应用均值应力校正。
e)选择Worst作为图层选择。
f)选择Random（PSD Stresses）作为Load Type。von Mises被自动选为应力组合。
Note：对于SN模块的随机疲劳，Abs Max Principal也可以从下拉列表中找到。对于EN，仅支持von Mises应力组合。
g)接受默认的随机响应值。
应力范围上限：计算应力范围的上限。这被计算为2RMS应力因子（默认因子= 8）。RMS应力是从随机响应SUBCASE输出的。感兴趣的应力范围受上述计算的应力的限制。在随机疲劳损伤计算中，不考虑超出计算值的任何应力。上限应力范围也可以通过User Input选项直接输入。
应力范围宽度：计算计算概率的应力范围的宽度。默认值为100，第一个bin从0.0开始到计算的宽度。应力范围的宽度计算为应力范围的上限/ 应力范围宽度。应力范围宽度也可以通过User Input选项直接输入。
图6
3.退出对话框。
四、指定Material
1.单击Material工具。
2.激活零件Plate旁边的复选框。

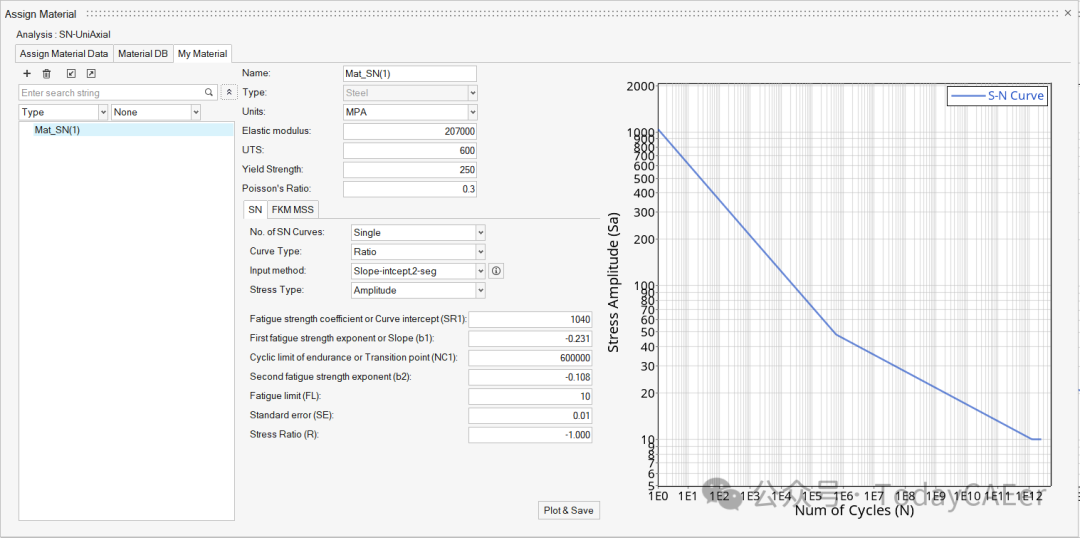

3.创建新Material。
a)单击My Material选项卡。
b)单击 以创建新Material。
c)将Elastic modulus设置为200000。
d)将Input method更改为Slope-intcept，2-seg。
e)将UTS设置为2000。
f)将Yield Strength 设置为1800。
g)将Poisson's Ratio设置为0.334。
h)在SN选项卡中，将Fatigue strength coefficient或Curve intercept（SR1） 设置为1040。
i)将First fatigue strength指数或Slope（B1） 设置为-0.231。
j)将Cyclic limit of endurance或Transition point（NC1） 设置为600000。
k)将第二疲劳强度指数（B2） 设置为-0.11。
l)将Fatigue limit设置为10。
m)将Standard error值设置为0.01。
n)点击Plot并保存。
4.右键单击Mat_SN（n）并选择Add以分配Material列表。

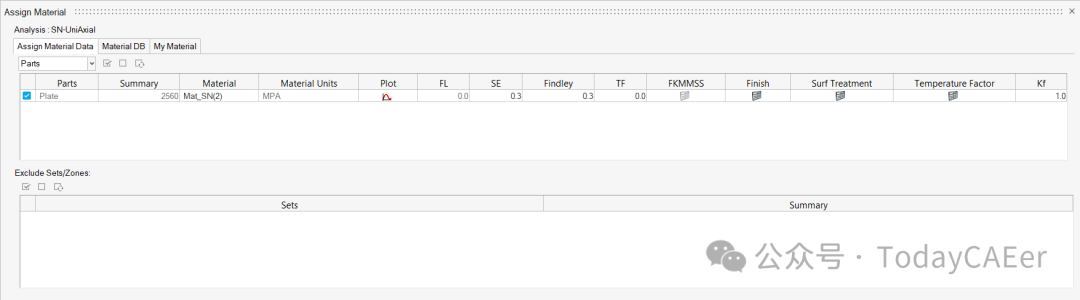

5.返回到Assign Material Data选项卡，然后从Plate的Material下拉菜单中选择Mat_SN（n）。Material列表中填充了从Material数据库和我的Material中选择的Material。
6.退出对话框。
五、创建随机响应事件

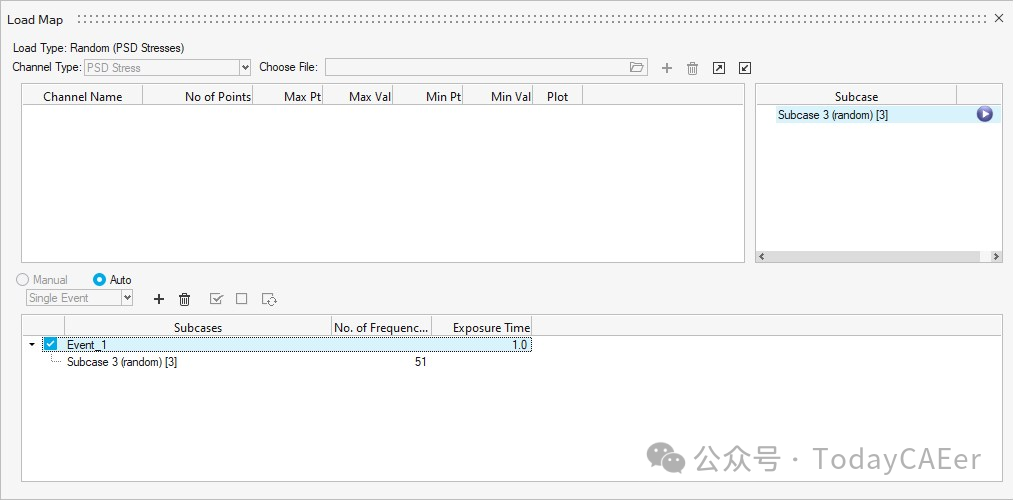

1.单击Load Map工具。
默认情况下，PSD应力是选定的通道类型，无法更改。
2.选择Subcase 3（random）。
3.在对话框的下半部分，单击 以创建Event_1。SUBCASE 3列在事件下。
4.激活Event_1复选框。
Note：每个事件只能选择一个随机响应SUBCASE。
5.退出对话框。
Note：如果要应用Mean Stress校正，如果结果文件中存在static子情况，则会在Subcase窗口中列出，并且可以将其拖放到事件中（不需要配对通道）。
六、评估和查看结果
1.在评估工具组中，单击Run Analysis工具。

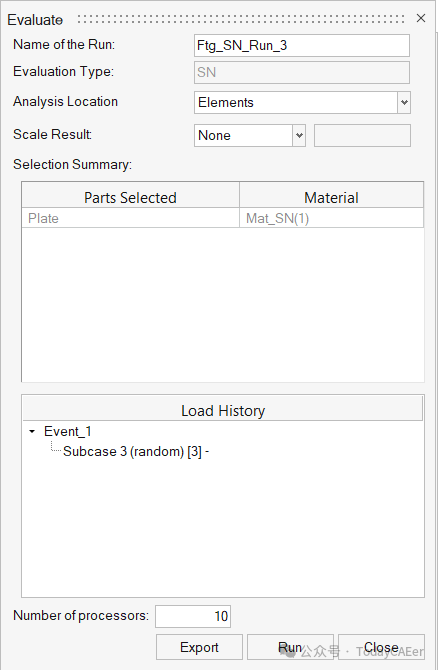

2.Optional：输入运行的名称。
3.单击Run。结果文件将保存到主目录，并打开Run Status对话框。

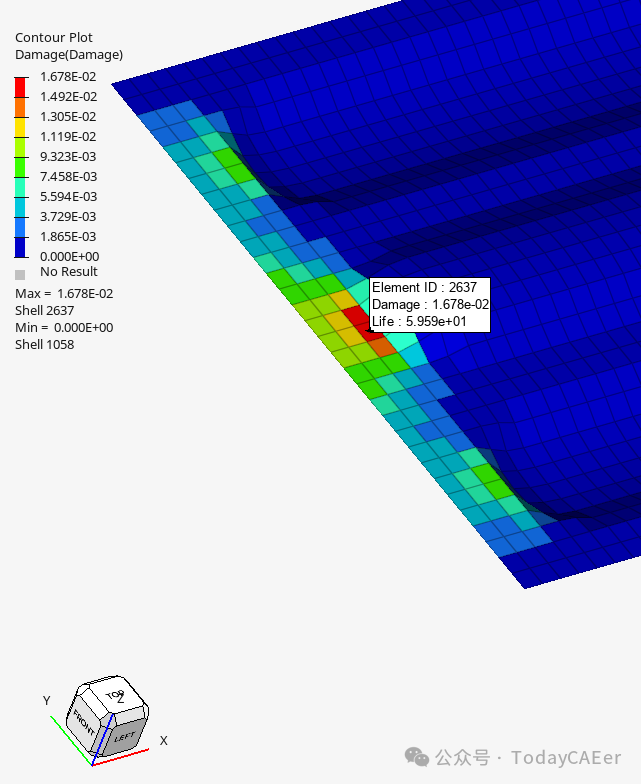

4.运行完成后，单击View Current Results。

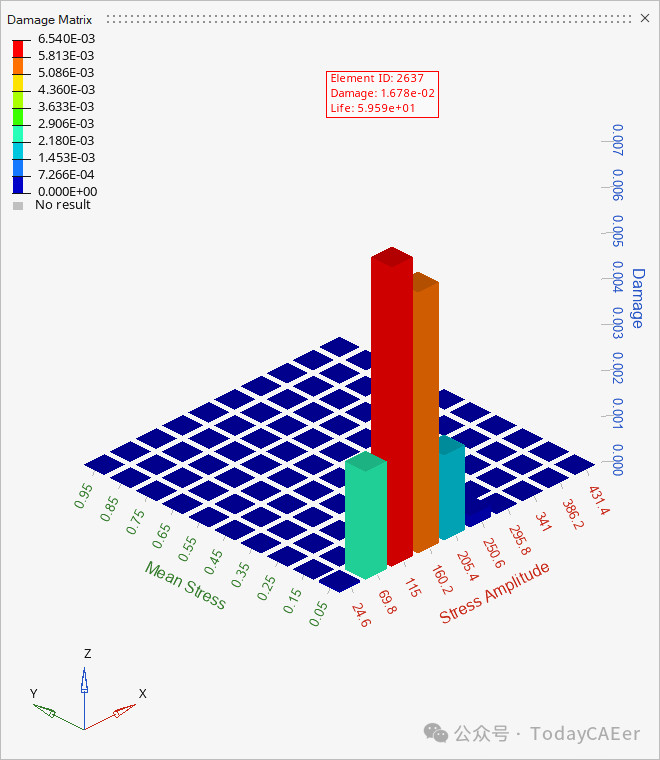

5.使用Results Explorer可视化各种类型的结果。
