导读：尽管我在仿真秀官网发布《离心泵水力设计仿真与性能优化方法29讲》视频课程已经完结。笔者还是打算在原有的课程大纲基础上增加CFTURBO设计仿真板块的内容，让已订阅用户可以免费加餐学习。欢迎学员在VIP群里面与大家一起交流讨论，共同进步。

作为资深流体机械 CFD 工程师，我们在使用 Cfturbo 进行离心泵水力设计时，往往会在参数匹配、结构优化、多软件协同等环节遇到技术瓶颈。本文聚焦工程师最关心的五大核心问题，结合理论依据与实操技巧，提供系统化解决方案。如有不当，欢迎同行批评指正。

设计输入参数如何精准设定？基准参数的底层逻辑与校验方法

设计输入参数是水力设计的基石，参数偏差会导致后续全流程失效。工程师常面临 "参数选取凭经验" "校核无依据" 等痛点，需从以下维度建立标准化流程：

1. 核心参数的科学取值

（1）流量与扬程：额定值需叠加工况修正系数，连续运行泵按 1.05 倍设计流量、1.1 倍设计扬程设定，间歇运行泵可适当降低系数至 1.02~1.03。对于变工况需求明确的场景，需额外输入最小 / 最大流量范围（建议覆盖额定值的 60%~120%），为宽工况设计奠定基础。

（2）转速与比转速：转速选取需平衡汽蚀性能与结构尺寸，当 nₛ＜30 时适配低比速叶轮（窄流道、多叶片），nₛ＞100 时采用高比速叶轮（宽流道、少叶片）。Cfturbo 中可通过 "Preliminary Design" 模块自动计算比转速，公式为 nₛ=3.65n√Q/H^(3/4)（单位：n-rpm，Q-m³/h，H-m）。

（3）介质属性：密度直接影响轴功率计算（P=ρgQH/η），粘度需特别关注 —— 当运动粘度 ν＞20cSt 时，需开启 Cfturbo 的高粘度修正模式，否则会导致效率预测偏差超过 10%。

2. 参数校验的关键指标

完成初始输入后，需通过两个核心指标验证合理性：一是轴功率与电机匹配性，确保计算功率低于电机额定功率的 90%；二是进口流速，单吸叶轮进口流速控制在 2.0~3.0m/s，双吸叶轮控制在 1.5~2.5m/s，超限需调整进口直径。可利用 Cfturbo 的 "Performance Check" 功能实时校验，避免后期返工。

叶轮设计如何平衡效率与汽蚀？关键结构参数的优化策略

叶轮作为能量转换核心部件，其结构参数直接决定泵的性能上限。工程师常陷入 "效率提升导致汽蚀恶化" 的困境，需通过精细化设计实现双目标平衡。

1. 子午面与流道的参数设计

子午面设计需根据叶轮类型差异化处理：首级叶轮优先保证汽蚀性能，采用 "进口扩压段平缓过渡" 设计，子午流道面积变化率控制在 5%~8%/10mm；次级叶轮侧重效率优化，可适当增大流道扩散角（最大不超过 12°）。

流道关键参数的优化区间如下：

参数名称	低比速泵（nₛ＜50）	中比速泵（50≤nₛ≤100）	高比速泵（nₛ＞100）
叶片数 Z	7~9	5~7	3~5
出口宽度 b₂	(0.03~0.05)D₂	(0.05~0.08)D₂	(0.08~0.12)D₂
包角 φ	120°~150°	100°~130°	80°~110°

以 nₛ=66 的离心泵为例，当叶轮出口宽度从 11mm 增至 15mm 时，扬程随宽度增大而提升，但效率呈先升后降趋势，在 b₂=14mm 时达到峰值 86.2%，同时压力脉动振幅最小，这印证了参数优化的重要性。

2. 叶片型线的精细化调控

采用保角变换法设计叶片型线时，需重点控制两个关键参数：进口冲角 α₁建议取 + 2°~+5°（避免负冲角导致的脱流），出口安放角 β₂按 "高效区优先" 原则选取 —— 清水泵取 18°~25°，污水泵取 25°~30° 以增强抗堵塞能力。

叶片进口边设计直接影响汽蚀性能：首级叶轮宜采用 "倾斜式进口边"，Rake 角取 - 5°~-10°（负角表示向吸入口倾斜），可减小进口局部流速梯度；次级叶轮可采用 "径向进口边"，简化加工难度。Cfturbo 中通过 "Blade Edge Modification" 功能调整进口边形状，需同步观察 "Velocity Distribution" 预览图，确保进口流速均匀性误差＜15%。

蜗壳与叶轮如何实现水力匹配？避免性能波动的设计要点

蜗壳作为压力转换部件，其与叶轮的匹配性直接影响泵的运行稳定性。常见问题包括 "小流量工况扬程骤降"" 运行噪音大 "，根源在于蜗壳参数设计不合理。

1. 蜗壳关键参数的匹配原则

（1）基圆直径与喉部面积：蜗壳基圆直径 D₃应比叶轮外径 D₂大 5%~10%（D₃=(1.05~1.1) D₂），过小会导致叶轮出口回流，过大则增加水力损失。喉部面积 F₃是核心控制参数，需满足 F₃=Qₙ/(K√(2gHₙ))，其中流量系数 K 取 0.05~0.08，可通过 Cfturbo 的 "W 蜗壳设计" 模块自动计算。

（2）隔舌安放角：通常取 θ=35°~45°，对于变工况需求强烈的泵型，可增大至 50°，以拓宽高效区。隔舌与叶轮出口的间隙 δ 需控制在 (0.05~0.1) D₂，间隙过小会加剧压力脉动，过大则降低能量转换效率。

2. 特殊工况的蜗壳设计

输送含固量＞5% 的介质时，严禁采用中心出口蜗壳，需选用侧面出口结构，并将蜗壳流道扩散角减小至 8° 以下，避免颗粒沉积。对于多级泵，需采用对称蜗壳或导叶结构，平衡径向力，降低轴承损耗。

参数化与 CFD 如何协同？从设计到优化的闭环实现

资深工程师已不满足于单一软件设计，需建立 "参数化建模 - CFD 仿真 - 迭代优化" 的闭环流程，Cfturbo 的开放性接口为此提供了可能。

1. Cfturbo 参数化建模关键步骤

（1）定义设计变量：在 "Parameter Manager" 中勾选核心变量，包括叶轮出口直径 D₂、叶片进口角 β₁、出口宽度 b₂等，建议控制变量数量在 5~8 个（过多会导致优化维度爆炸）。

（2）生成参数化脚本：通过 "Export Parameters" 功能导出 XML 格式脚本，明确变量取值范围（如 β₁∈[15°,30°]），为后续自动调用奠定基础。

（3）几何与网格导出：采用 "Step" 格式导出几何模型，叶轮区域推荐通过 TurboGrid 划分结构化网格，蜗壳区域可采用 Ansys Meshing 划分多面体网格，需保证叶轮壁面 y⁺＜5，总网格质量＞0.85。

2. 多软件协同仿真与优化

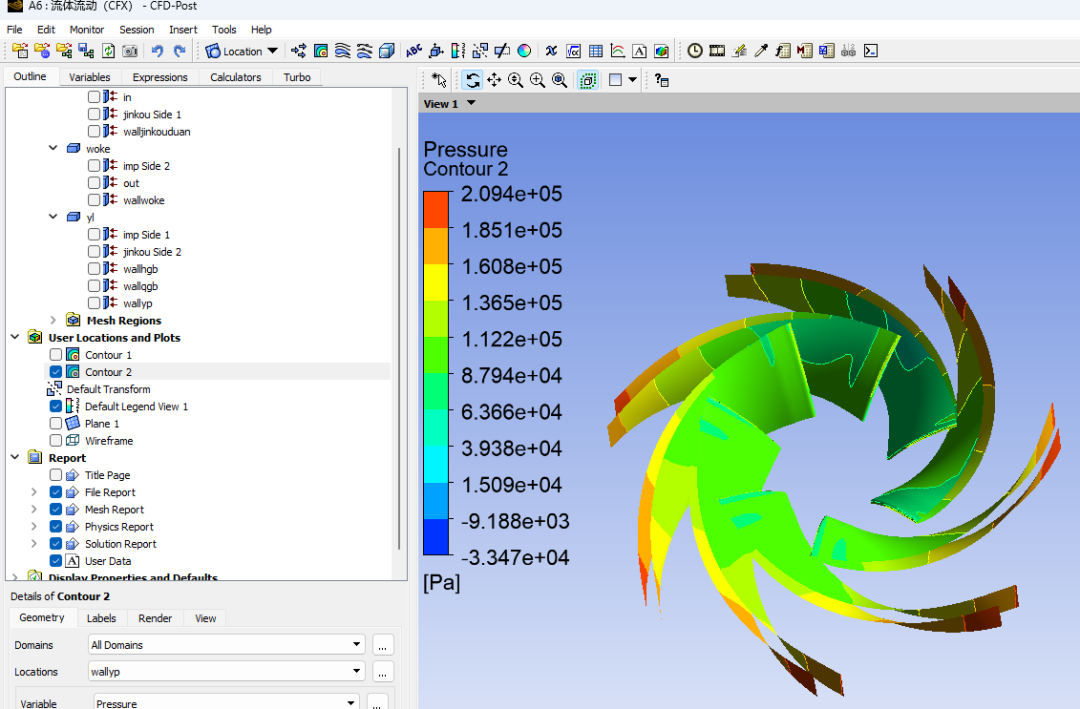

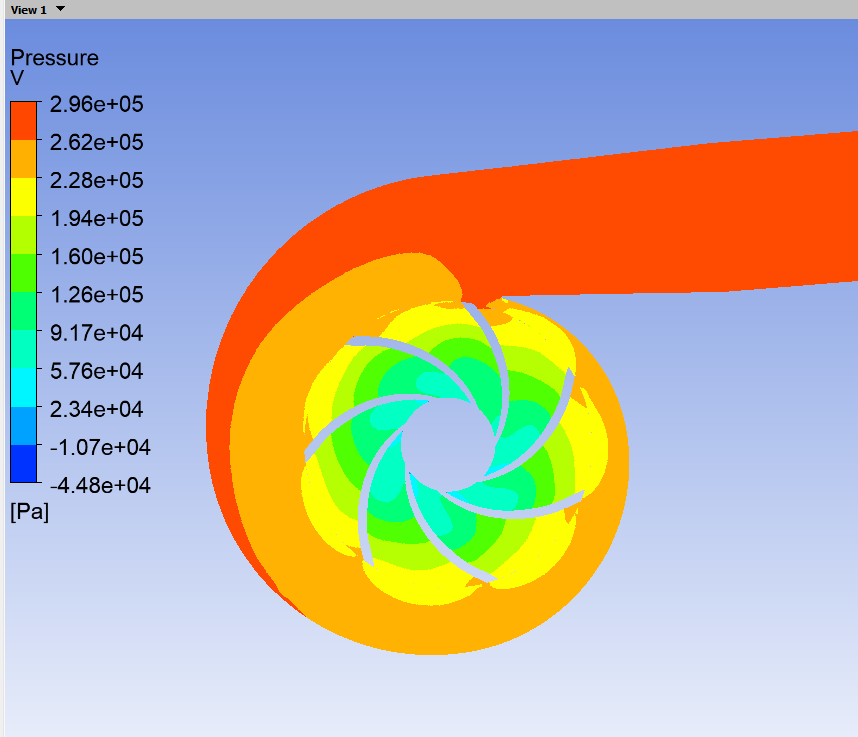

（1）CFD 求解设置：Fluent 中选用 k-ω SST 湍流模型（兼顾近壁面精度与计算效率），汽蚀模拟采用 Schnerr-Sauer 模型，设置水的饱和蒸汽压为 2340Pa（20℃时）；CFX 中则匹配 Rayleigh-Plesset 空化模型，入口边界按实际工况设置压力（如模拟 2 米水柱环境时设为 80000Pa）。

（2）Python 驱动优化：利用 pyTurbo 库调用 Cfturbo API 修改设计参数，通过 PyFluent 控制仿真流程，采用多目标优化算法（如 NSGA-II）实现效率最大化与 NPSHᵣ最小化的平衡。典型优化目标函数可设为：min (-η + 0.5×NPSHᵣ)，其中 η 为效率，NPSHᵣ为必需汽蚀余量。

（3）代理模型加速：当计算资源有限时，通过 DOE 试验设计生成 20~30 组样本点，利用 scikit-learn 训练高斯过程代理模型，预测误差控制在 3% 以内，可将优化周期缩短 60% 以上。

某案例显示，通过该闭环流程优化后，离心泵效率从 82% 提升至 87%，NPSHᵣ从 3.2m 降至 2.5m，优化效果显著。

逆向设计如何快速复用成熟方案？几何重构与性能校准技巧

面对无图纸的成熟叶轮，逆向设计是快速研发的捷径，但常出现 "几何重构准确但性能偏差大" 的问题，需掌握以下关键技巧。

1. 几何参数逆向提取

利用 Cfturbo 的 "Reverse Engineering" 模块导入点云数据（需保证叶片表面点密度＞5 点 /cm²），通过 "Curve Fitting" 功能重构子午面与叶片型线。重点校验三个一致性指标：叶片进口角偏差＜±1°、出口角偏差＜±2°、流道面积变化率偏差＜5%。

2. 性能校准与参数修正

逆向建模后需通过 CFD 仿真校准性能：若预测扬程低于实测值，可适当增大叶轮出口直径（每次调整量≤2%）；若汽蚀性能不达标，可通过 "Blade Leading Edge Fillet" 功能添加半径 0.5~1.0mm 的圆角，降低进口局部负压。

3、离心泵水力设计教程

Cfturbo 离心泵水力设计的核心在于 "参数精准匹配、结构细节优化、多软件协同"。资深工程师需跳出 "经验依赖"，建立 "理论计算 - 软件实现 - CFD 验证" 的系统化思维，针对不同工况需求差异化设计，才能实现泵的高效、稳定、长寿运行。后续可进一步探索 AI 代理模型在参数优化中的应用，推动设计从 "经验驱动" 向 "数据驱动" 转型。
