【Thermal Desktop】运算过程中温度曲线显示

作者 | 神哥

编辑| Tsinglin

首发 | CFD学习与应用（ID:CAE_er）

前言

采用Thermal Desktop（SINDA/FLUINT）（简称“TD”）进行瞬态仿真时，有时候我们想在求解过程中，查看一些关键部组件的温度变化曲线，以便及时发现问题，减少错误case计算占用时长，而TD默认求解过程职显示求解时长，不会想fluent等传统CFD软件一样显示残差或者实时监测数据。

因此，该案例在Thermal Desktop中演示SINDA/FLUINT运算窗口如何显示温度曲线，通过此案例可以学习TD软件中的以下几个知识点：

• SINDA/FLUINT运算窗口如何显示温度曲线

• 如何查看模型树

具体操作步骤

1.随便打开一个带有模型可以计算的热仿真文件

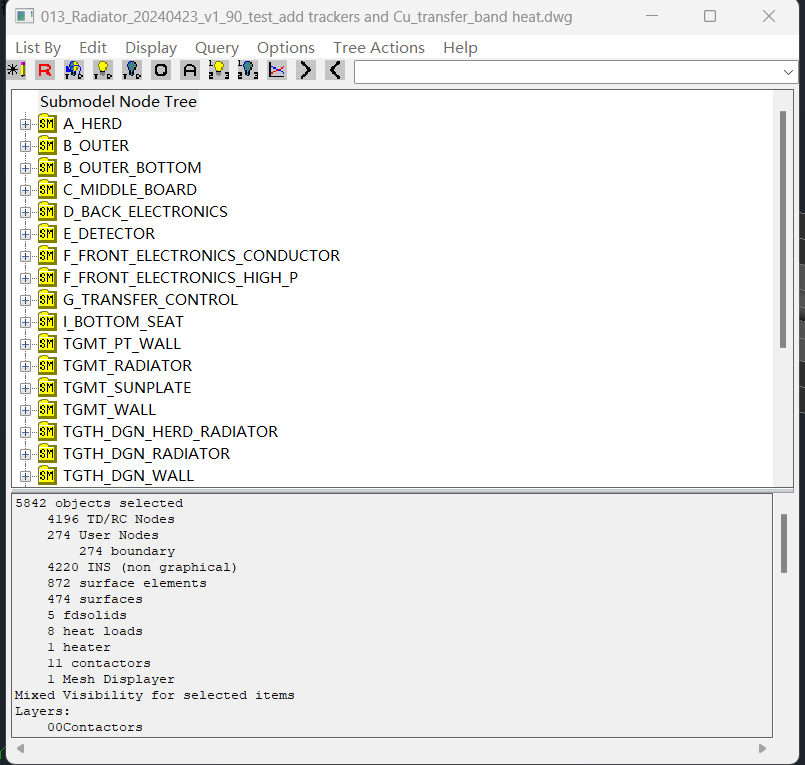

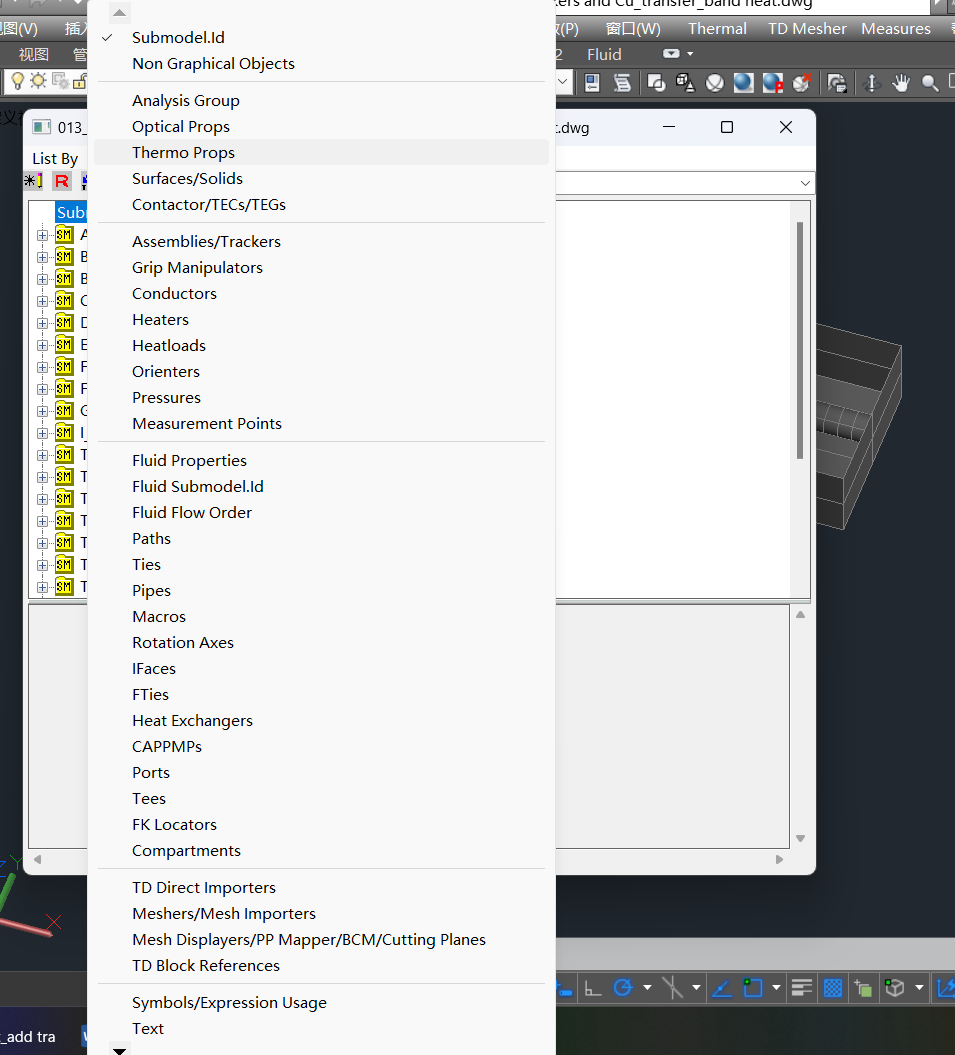

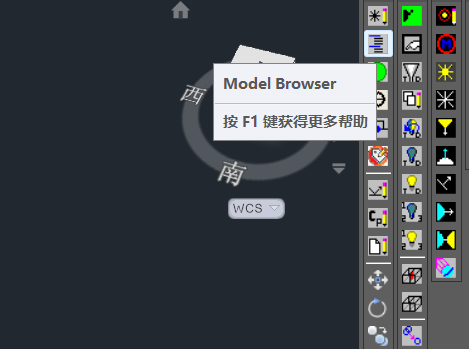

2.选择【Model Browser】功能，在【Submodel.Id】查看节点模型，在【Sufaces/Soilds】查看面或者体模型，选择【Submodel.Id】

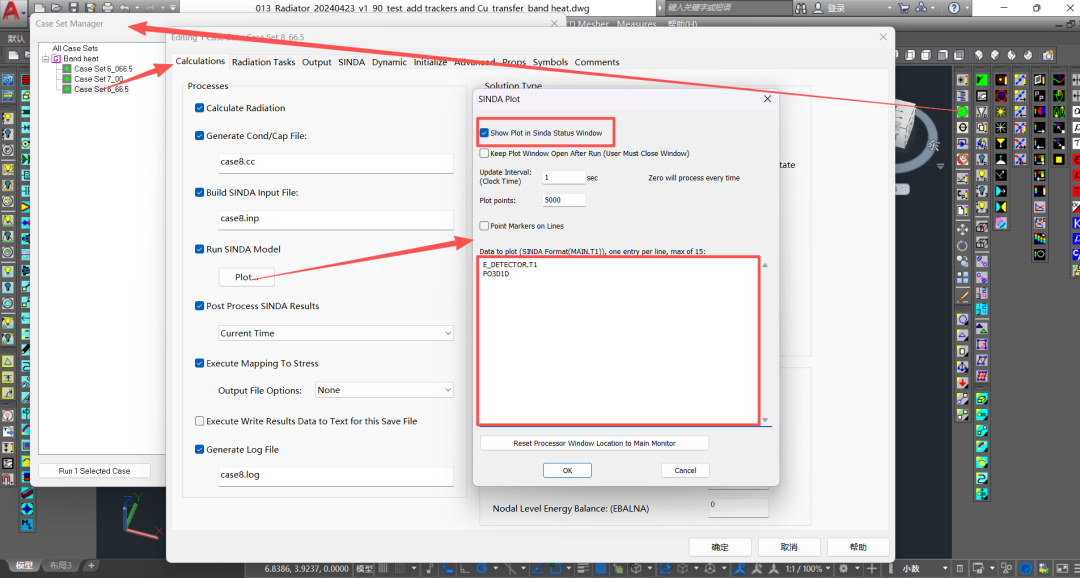

3.选择【Case Set Manager】按钮，任意选择一个计算Case ，在Caculations页面双击Plot按钮，进入SINDA Plot窗口，勾选Show Plot in Sinda Status Window复选框，若勾选Keep Plot Window Open After Run复选框，则在SINDA/FLUINT运算结束后不会自动关闭窗口，需手动关闭，故此功能不能用于同时计算多个Case，在Date to plot空白框处可输入任意模型树中的名称以.T1作为后缀，最多可输入15个模型

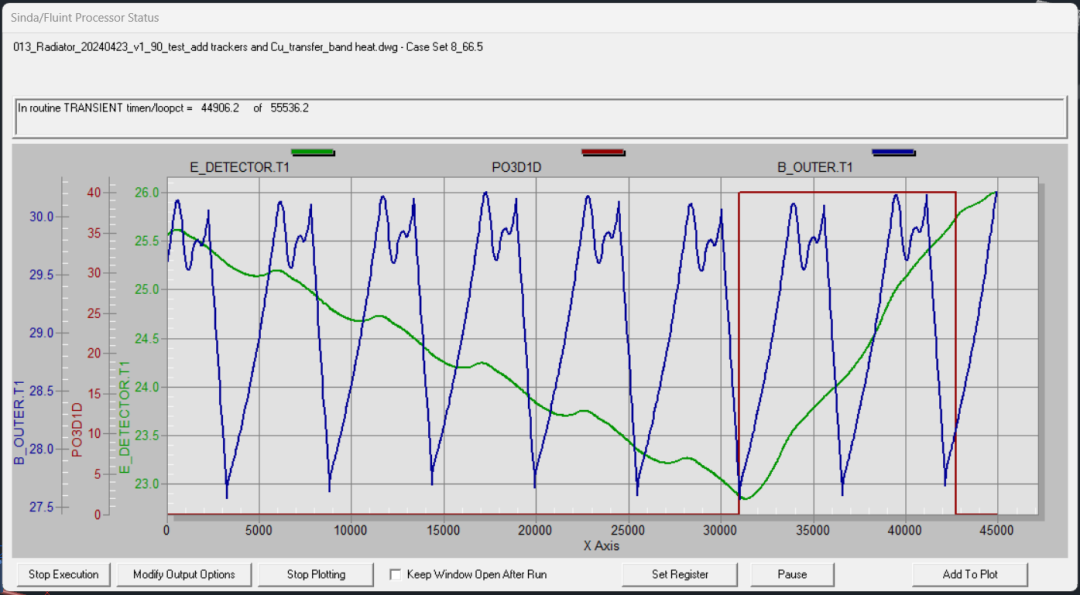

4.运算此Case则会在SINDA/FLUINT运算窗口显示选择模型的温度曲线，且可以显示多个曲线
