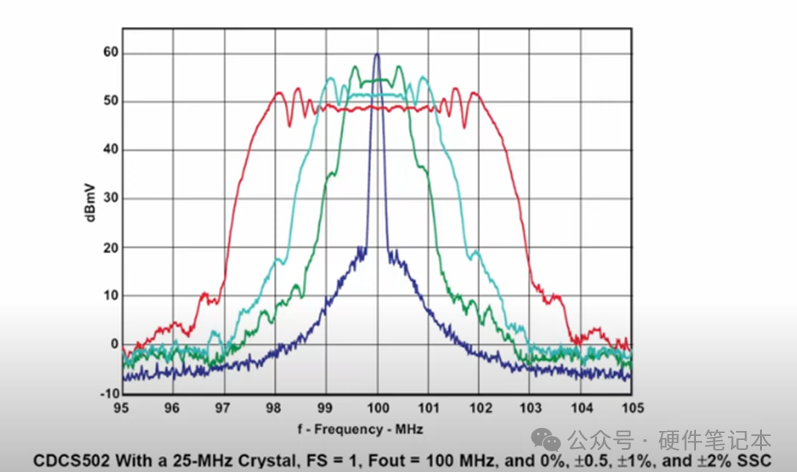

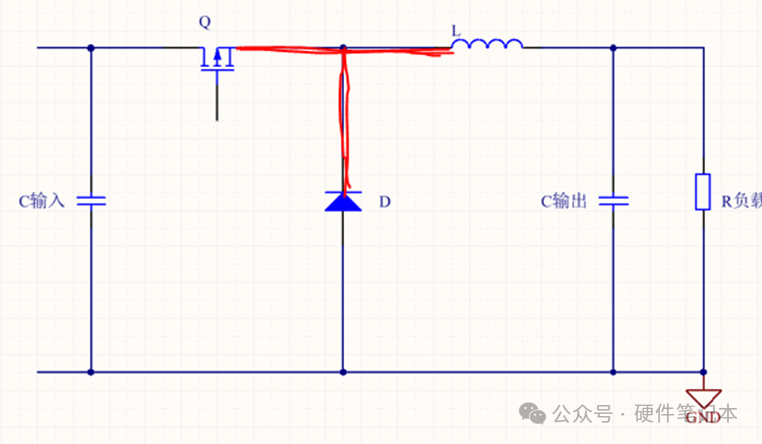

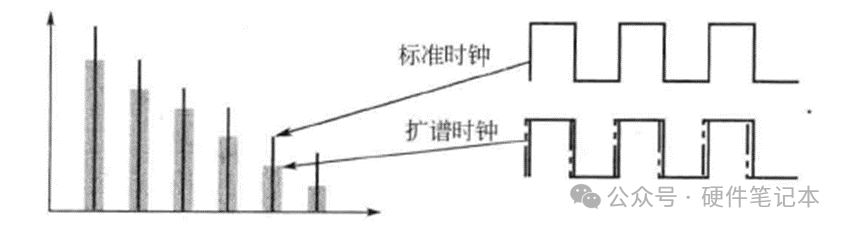

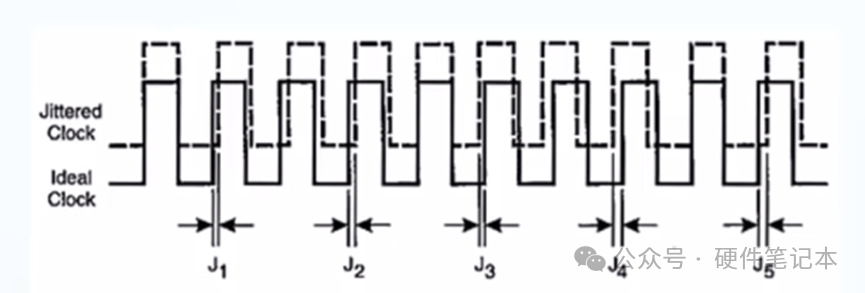

为什么时钟抖动技术可以降低EMI呢？

“地”是电子技术中一个很重要的概念。对于每一位想学好电子技术的同学来说，这都是至关重要的。今天我们就来好好聊一聊电子电路中的“地”1——首先，电子电路中的“地”是什么？电子电路中，为了便于观察测量一部分或者整体电路，而设定的公共参考点叫做“地”，这一个或一部分电路中的各个点的电压都是基于这个参考点，这个参考点设定为0V电子电路中的地以及各点电压↑如图所示，这个电路中，把电池负极设定为地，而相应各个点的电压就可以得出来，电压都是基于地的双电源电路电流流向↑还有一个关键点需要注意，参考点为0V,并不代表它就是最低电位，比如上面的双电源电路图，GND地是0V，但是还有-12V更低，图中用红色箭头标出了+12V相对地的电流流向，绿色箭头表示-12V相对地的电流流向一个电路可以有多个地↑一个整体电路可以划分成无数个单元电路，每一个小电路都可以有一个参考点，也就是说可以有很多个地像上图所示，三个单元电路的回路都是流经R1，为了便于观察单元电路，给它们设定了参考地2而参考地1是电流检测电路的参考地，因为电流输入信号是基于参考地1的2——什么是数字地和模拟地？如果你理解了上面的内容，那数字地和模拟地就好理解了数字地就是数字电路的参考点，模拟地就是模拟电路的参考点区分数字地和模拟地，主要是防止模拟信号干扰数字信号，因为一般数字信号的输入阻抗都较大，对信号敏感，较容易受到干扰，影响数字电路的正常工作数字地和模拟地是可以有电气连接的，也可以是没有电气连接的有电气连接的数字地和模拟地没有电气连接的数字地和模拟地如果两个参考地是没有电气连接的，那么它们之间的信号也是没有电气连接的↑没有电气连接，它们的参考地是隔离的，所以信号不能直接传输，需要使用变压器或者光耦来传输信号3——经常听到的数字地和模拟地隔离是实际是怎么隔离的？从前面的内容我们知道数字地和模拟地有两种连接方法，一种是有电气连接，一种是没有电气连接对于没电气连接的地隔离好理解，但对于有电气连接的要怎么隔离，这就是一个问题了其实地隔离，并非真正意义上的完全没有电气连接，而是对电流回路进行隔离，也就是对信号回路隔离这种隔离主要表现在PCB布线上面主要方法是在输入滤波储能电容处，通过分割地平面来隔离地隔离↑从图中可以看到，数字部分和模拟部分的地通过不同的走线回到输入滤波储能电容这只是最基本的隔离方法，更好的隔离是先通过一个0Ω电阻或磁珠，再流回公共点磁珠0Ω电阻0欧电阻相对于导线是一条很窄的电流通路，使环路电流不会突增，对干扰有一定的降低0Ω电阻隔离磁珠就是一个只绕了一匝的电感，掌握了电感知识的同学都知道电感是隔交通直的，所以可以对干扰信号进行隔离磁珠隔离关于电子电路中的“地”的知识就讲到这里了看了这篇文章，你是不是对电路中的“地”不再陌生呢？声明： 声明：文章来源网络。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。 来源：硬件笔记本
