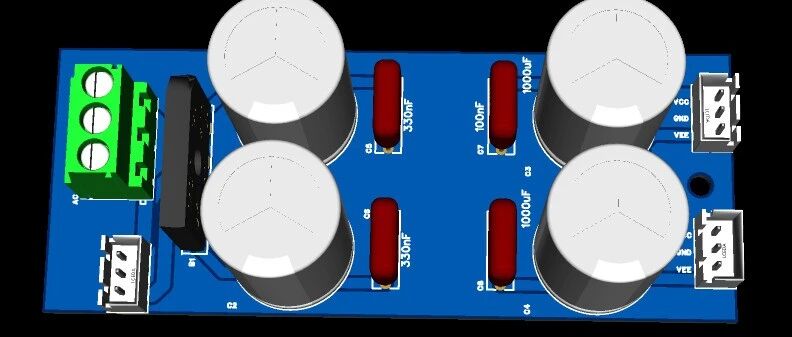

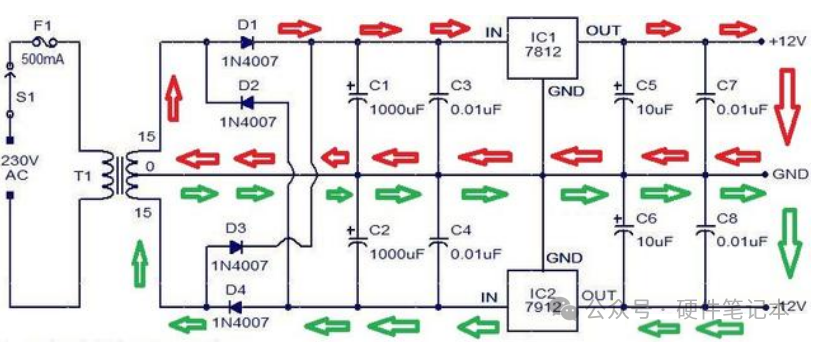

我是非常喜欢听音乐的，所以一直都想要一台自己做的功放。不过后来发现，想要做一台好的功放，就需要一个散热性能好的机箱，但机箱很贵……最近终于狠心买了一台，就当股票亏了两百块嘛~01收到外壳后，先组装起来，如下图所示：由于最近几次试验的板子不是按照这个机箱的内部尺寸做的，所以找到了第一个版本的1875单路模块。按照原厂推荐线路绘制，安装完毕，然后连接变压器、电源滤波板，测试效果非常OK！注意事项：之前不知道啥情况，发热很严重。后来才注意到，散热片与芯片的金属散热背板一定要做好绝缘隔离，所以我又买了散热硅脂和绝缘片。▲矽胶绝缘片▲云母绝缘片▲绝缘粒子切记：如上图所示，绝缘配件一定要有！虽然很便宜，但是没了真不行，真的会影响很大。这些绝缘片与芯片、散热片之间均涂抹导热硅脂，以达到绝佳的散热效果。机箱上使用的接线柱、莲花座、开关、调音旋钮，建议直接从机箱厂家这里购买，毕竟很配套。不然的话，你自己买来大小不合适就不好了，或者买之前查验和测量清楚也行。另外，不推荐使用低音增强电路，因为那样就失真了，听音乐就要听高保真的！现在滤波电路和变压器都是二手货堆起来的，打的新的滤波电路板还在路上，元件已经准备好，等板子来了，测试新的滤波电路效果，也更加方便接线。这里强烈推荐模块化的设计，功放板做成单声道。这样方便组合，可以很容易做2.0,2.1,5.1，板子也可以重复利用。下一步，准备按照机箱上散热器上的螺丝安装位置，做一个长条状的功放单声道模块。在电源滤波器的设计上，建议多提供几路输出，方便同时给多个功放模块供电，不然接线很麻烦。以上经验仅供参考。全新的滤波器原理图如下所示：经过比对测试，TI原装的1875T，音质最为爆满清澈，国产仿制品略微逊色一丢丢。02在制作过程中，最难的不是原理图，而是元件的选型。你是想让电路更漂亮、更好用，还是更廉价？这都是难以取舍的。比如选用的CBB电容，参数的意义是什么？CBB22电容k和j有什么区别？经查资料区别如下：K和J其实指的是电容的误差，电容在生产的时候，由于种种原因，不可能说生产什么样的容量，容值就100%精准。不管是什么样的电容，目前的技术水平都无法达到这样的要求。一般生产出来的电容容值，都会出现偏高或偏低的情况。只要在正常的误差范围，都是可以正常使用的。对于CBB22电容来讲，常见的误差有K档和J档。电容的误差一般用字母来表示：F（±1%）、 G（±2%）、J （±5%）、K（±10%）、 L（±15%）、 M（±20%）。对于CBB22电容来讲，科雅电子一般做的都是J档(±5%)为主，有少部分电容属于K档（±10%）。高精度的CBB22电容是怎么生产出来的？一般CBB22生产完成以后，都会有一个自动检测机，这个机器会自动检测电容的容值，然后可以自动归类，把容值偏差小的放在一起，就变成了高精度的CBB22电容。当然，如果想购买的电容精度越高，所需要花费的钱也就越多。对于大多数场合，J档（±5%）误差的CBB22电容，就已经足够使用了，过高精度必要性不大。03下一步是耦合电容的选择，在音频输入阶段，需要使用到耦合电容，如下图所示，音响里常用的电容分类如下，这也是正确的选择方式。根据资料显示，CBB电容器一般应用在高频脉冲场合、交流场合、高稳定的定时场合、温度补偿电路、开关电源系统和彩电行业、仪器仪表、电视机及家用电器、电子整流器、各类接触器触点的高压电势吸收线路，以及照明LED电路、滤波、旁路、耦合等电路，所以CBB电容的作用更广泛。所以，这里选择CBB电容。另外发现同样是CBB，有的好看，有的丑。好看且精度高的通常有很贵，还好漂亮的高精度耦合电容使用并不多，咬咬牙还是可以买几个使用的。另外，限制选型的就是PCB的设计尺寸，不能放上去元件就看着突兀，或者看着贼拉丑，这里我准备选择225 63V 2.2UF MKS2威玛2.2UF音频功放电容升级我的电路，新的PCB正在设计中。后续根据获得的收获继续更新。这是采用WIMA的漂亮小封装CBB画的新板子，上图实物中的音频耦合电容用的是贴片电容。新版的PCB效果图如下所示：有人说，没有前级的功放显得太单调，音质再好也显得简陋，不好卖个好价钱。于是，我查了一下主流的前级该怎么做比较合适，然后找到了一款英国老牌音响“音乐传真”A1的前级电路图。下面，请欣赏国外大神手绘的“音乐传真A1”前级放大原理图：中间的部分就是的，上下的部分是供电原理图。声明： 声明：文章来源21ic论坛。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。 来源：硬件笔记本
