TTL、RS232、RS485电平标准

TTL，RS232，RS485都是一种逻辑电平的表示方式，是串口的三种不同的电平标准。

TTL

TTL ：全双工（5V系统，逻辑1: 2.4V–5V 逻辑0: 0V–0.5V）。TTL指双极型三极管逻辑电路，市面上很多“USB转TTL”模块，实际上是“USB转TTL电平的串口”模块。这种信号0对应0V，1对应3.3V或者5V，与单片机、SOC的IO电平兼容。我们进行串口通信的时候从单片机直接出来的基本上都是TTL电平。

RS232

RS232：全双工（逻辑1：-15V–5V 逻辑0：+3V–+15V）。是电子工业协会制定的异步传输标准接口，同时对应着电平标准和通信协议（时序），其电平标准：+3V～+15V对应“0”，-3V～-15V对应“1”。RS232 的逻辑电平和TTL 不一样但是协议是一样的。

RS485

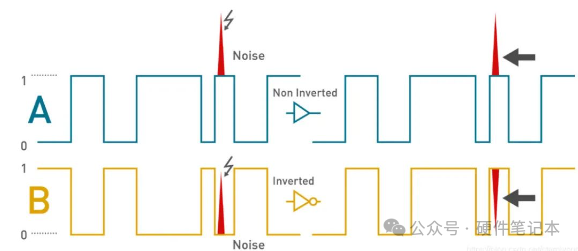

RS485：半双工（逻辑1：+2V–+6V 逻辑0：-6V—2V）这里的电平指AB两线间的电压差。RS485是一种串口接口标准，为了长距离传输采用差分方式传输，传输的是差分信号，即通过AB两根线的电压差作为电平信号。差分信号能有效地抵御外界因素的干扰，因为干扰对两根线影响是一样的，两根线的电压差不变，信号传递也就不会受干扰。与TTL、RS232只能一对一连接不同，RS-485在总线上是允许连接多达128个收发器。

声明：

声明：本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。

来源：硬件笔记本
