颠覆传统！这款“二极管”损耗超低、发热极小、压降仅为20mV
网上突然刷到一款来自TI的理想二极管，它损耗超低、发热极小、压降仅仅20mV，可用于替代传统的肖特基二极管或MOSFET，来解决电源保护中的痛点。
下面来总结核心内容：
1、传统方案的痛点：肖特基二极管和MOS管的短板

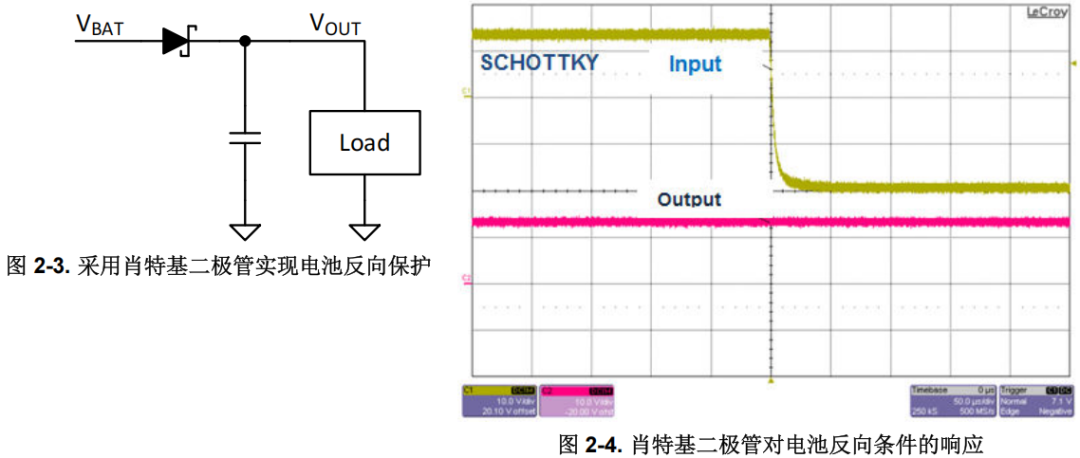

肖特基二极管：
优点：简单便宜，能防电池反接、隔离故障电源。
缺点：电流大了压降高（比如10A时压降0.5V，发热严重，得加散热片）。高温下漏电大，可能烧器件。

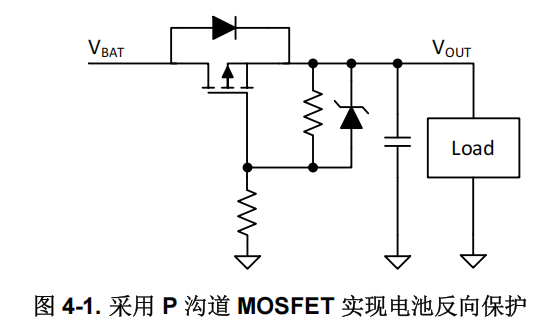

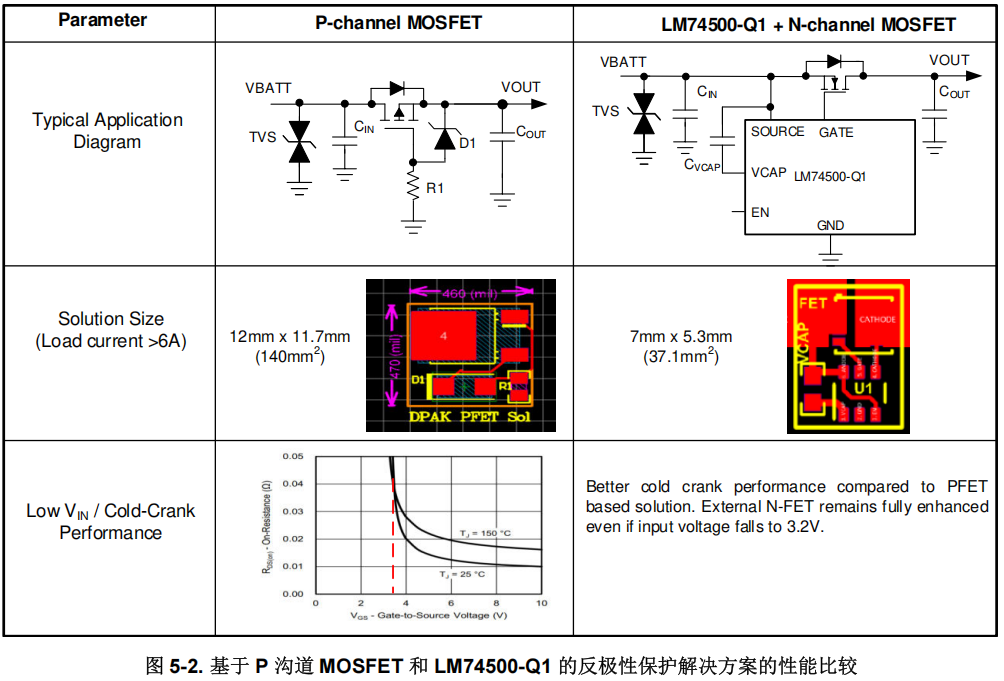

2、P沟道MOSFET

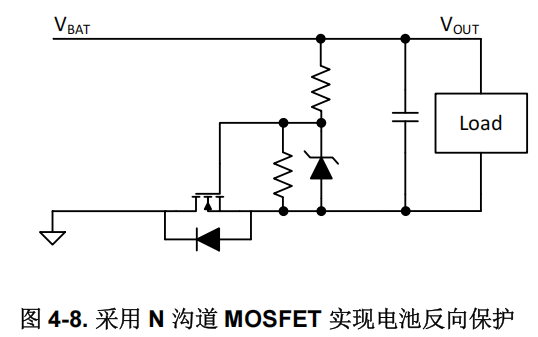

3、N沟道MOSFET
优点：比肖特基二极管导通损耗低。
缺点：不能阻断反向电流，需要额外电路防反向电流，复杂又占地方。
4、理想二极管的“黑科技”

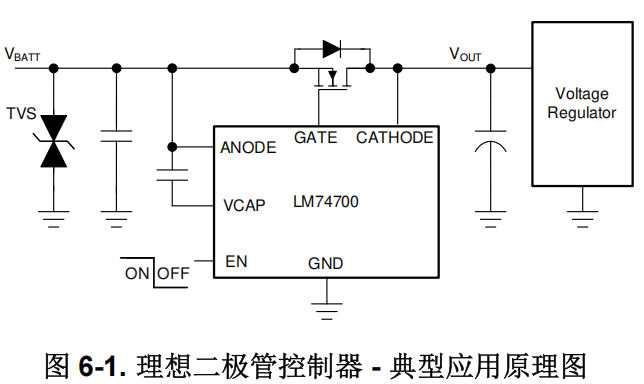

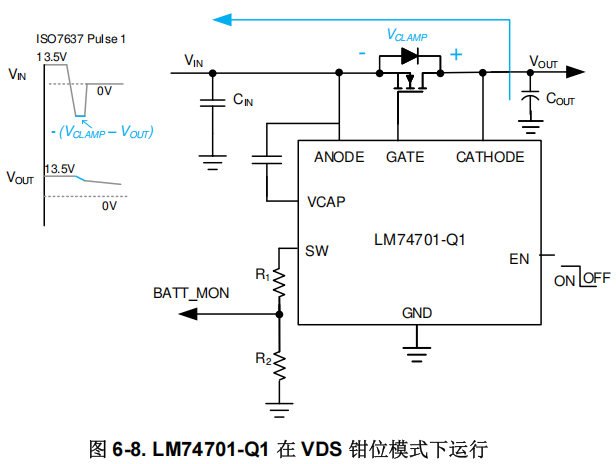

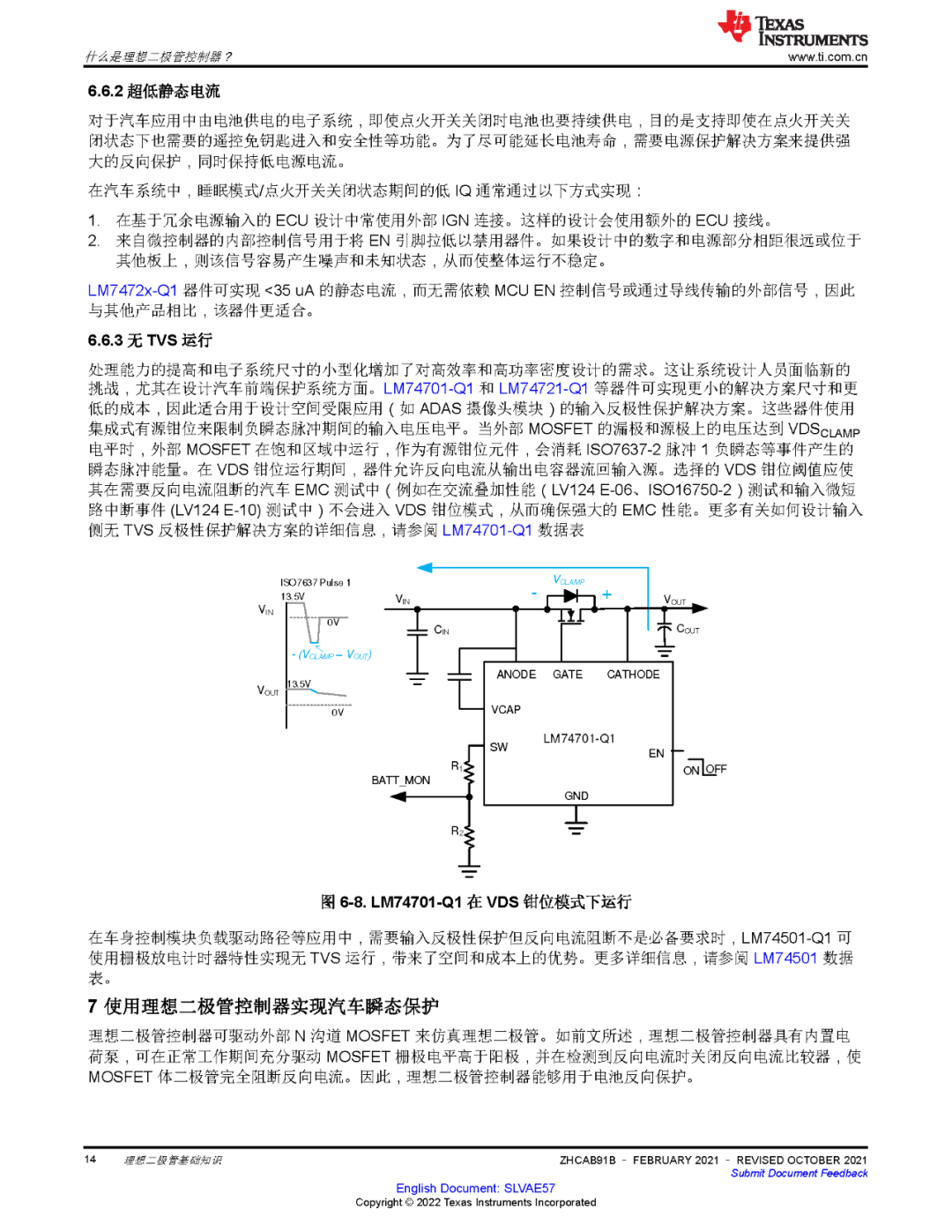

TI的理想二极管控制器（如LM74700-Q1）本质是一个“智能开关”，通过驱动外部MOSFET，模拟出接近理想的二极管特性：
超低压降：最低仅20mV（传统二极管的1/20），几乎不发热。

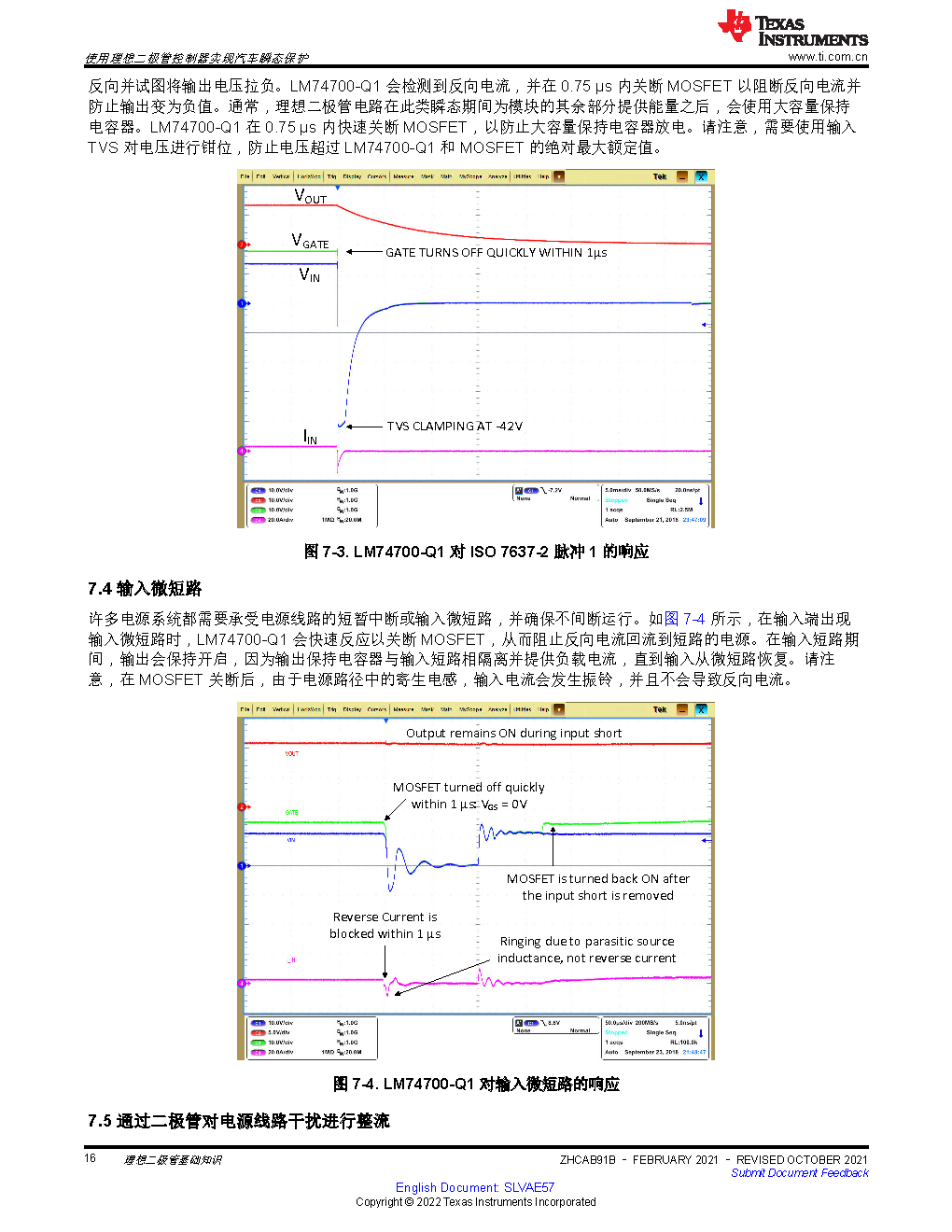

零反向漏电：检测到反向电流时，0.75μs内切断。

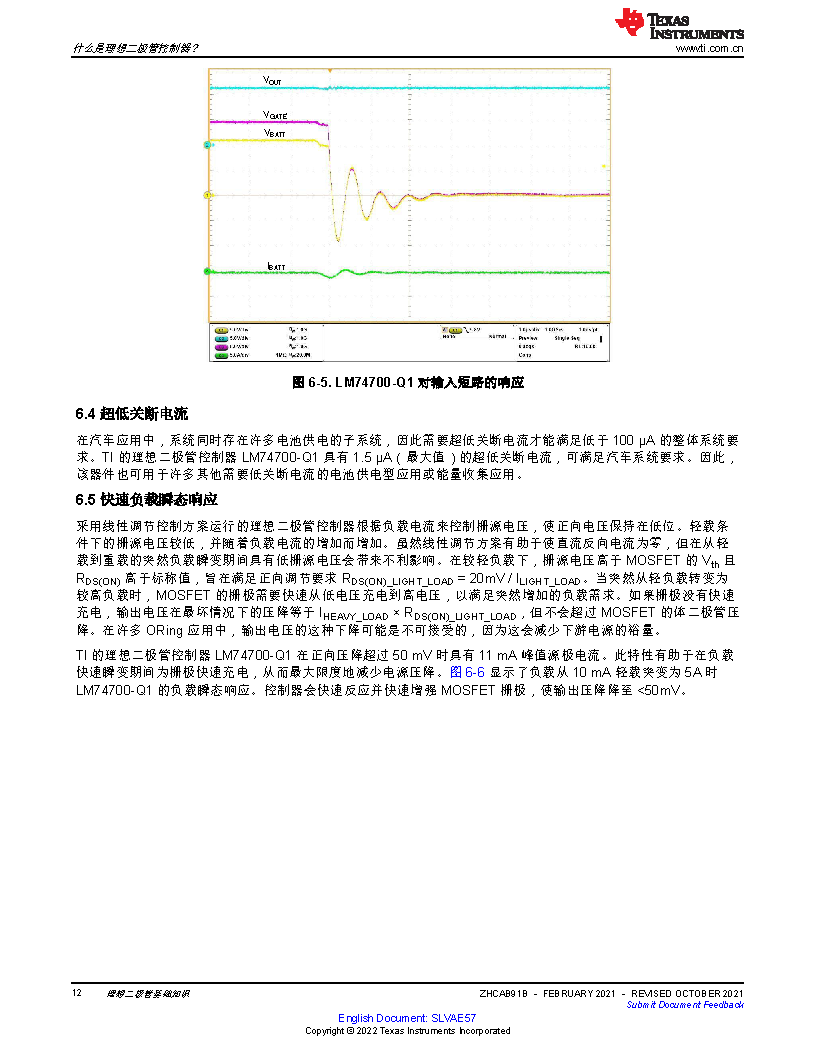

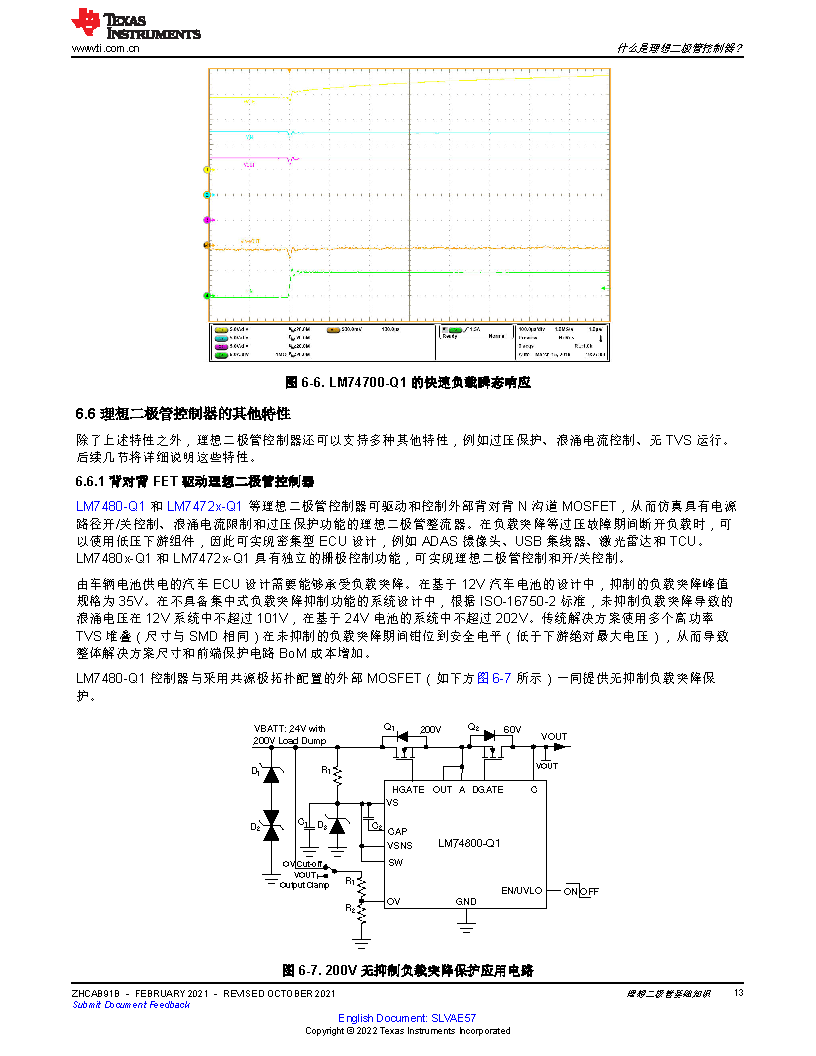

自适应调节：根据负载电流动态调整MOSFET导通程度，像“智能水阀”自动调节开合。
工作原理：
1、正向导通：
当电源正常供电时，控制器给MOSFET栅极充电，使其完全导通（压降≈0）。
对比：传统二极管靠PN结导通，天生有0.3V~0.7V压降。
2、反向阻断：

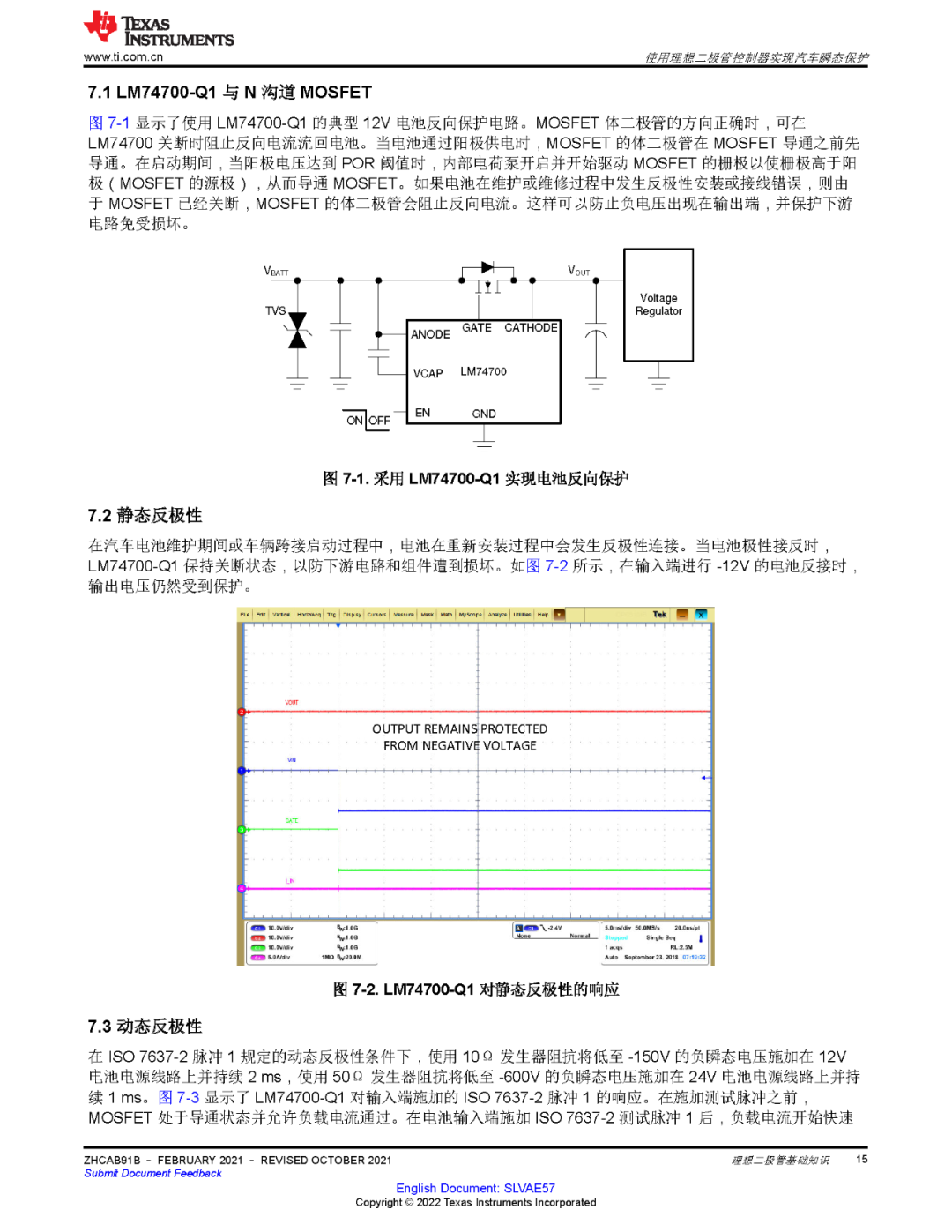

检测到电流反向（如电池接反），立即拉低MOSFET栅极电压，利用其体二极管阻断电流。

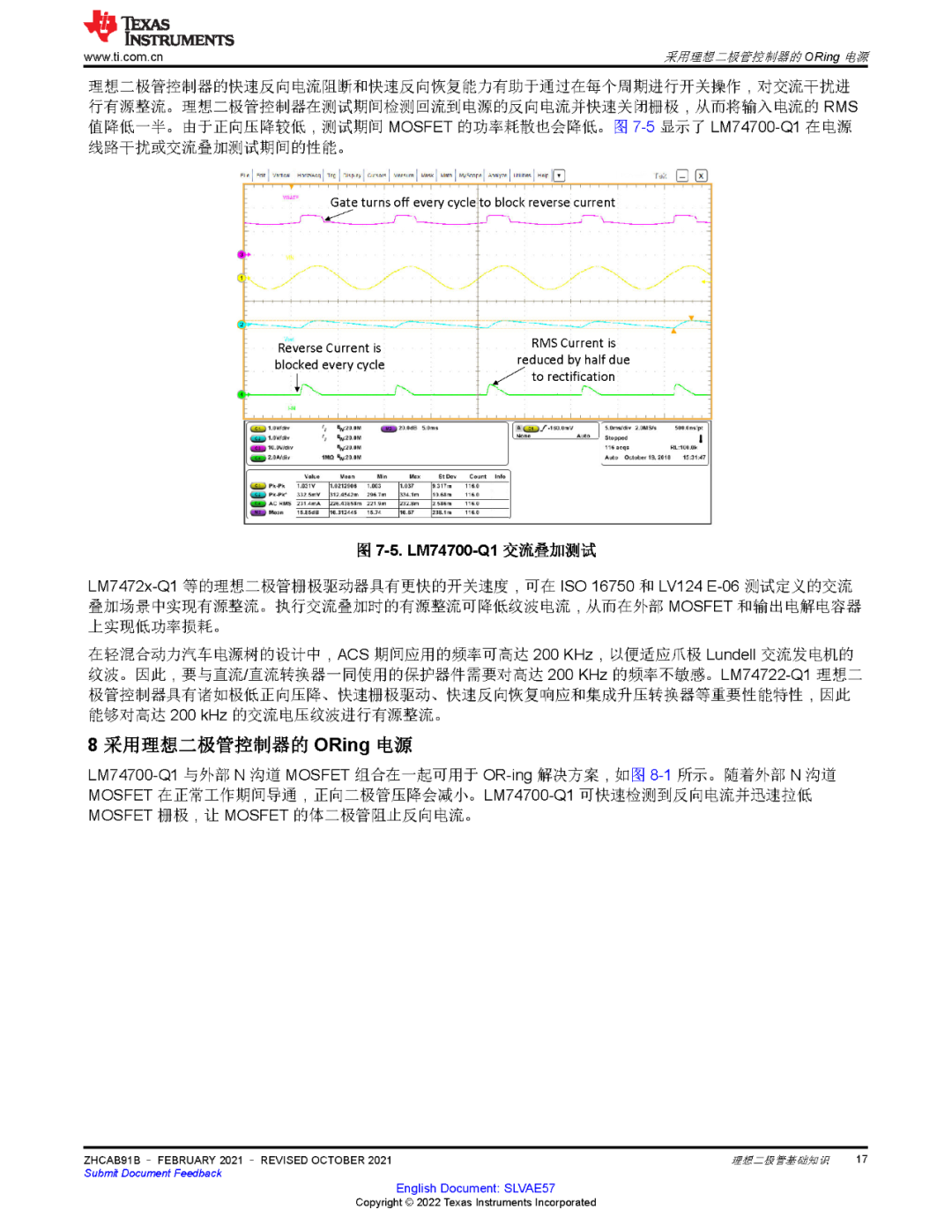

关键优势：传统MOSFET方案需要电压降到阈值（Vth）才关断，而理想二极管靠比较器快速判断，响应快10倍。
电荷泵：为MOSFET栅极提供高压驱动，确保完全导通（即使输入电压低至3.2V）。

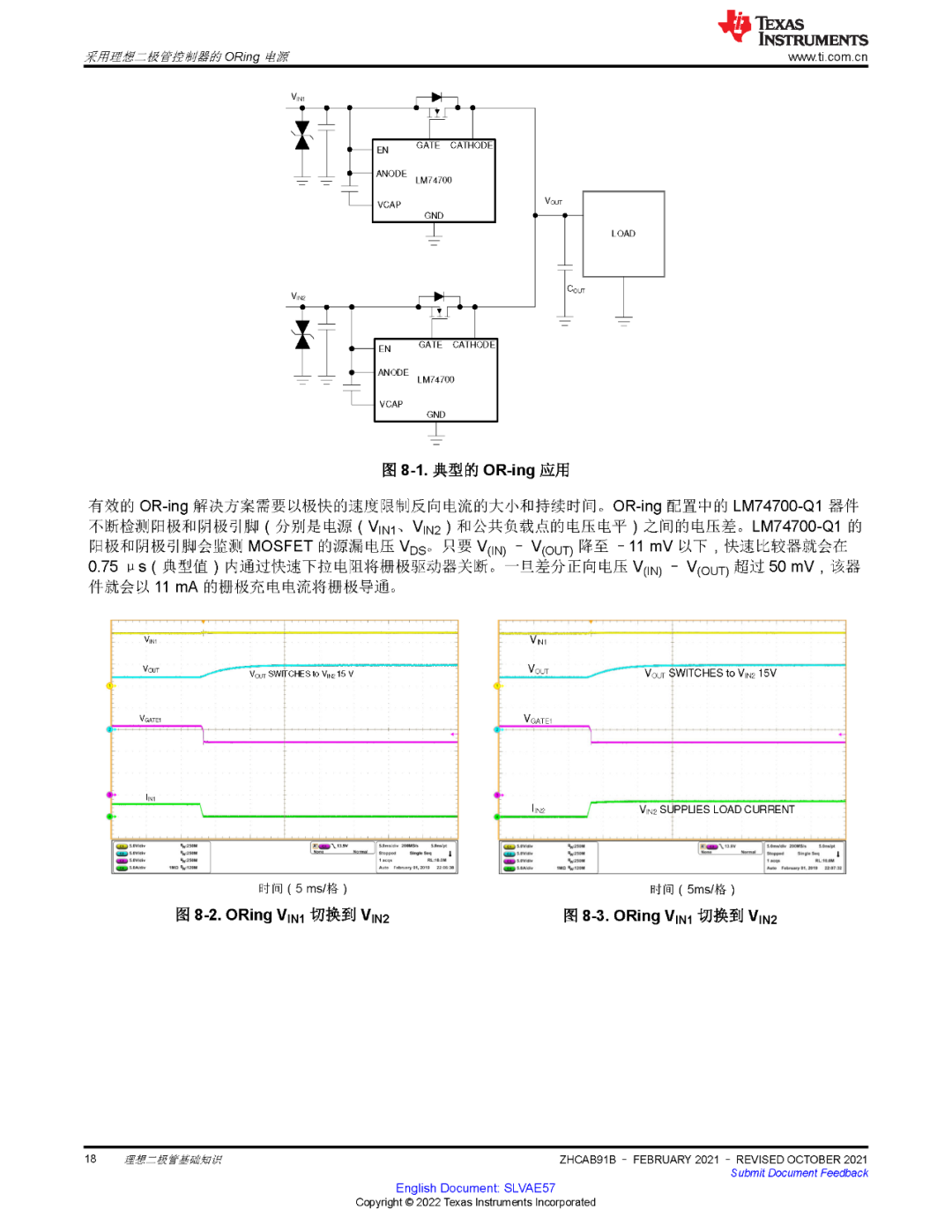

快速比较器：实时监测电流方向，反向电流一出现立刻关断（0.75μs延迟）。
理想二极管把传统方案的压降、发热、速度问题一次性解决。用TI的话说：“像理想中的二极管一样高效，但现实中真的存在。”
声明：
声明：文字原创，PDF来自TI，转载请注明出处。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。
