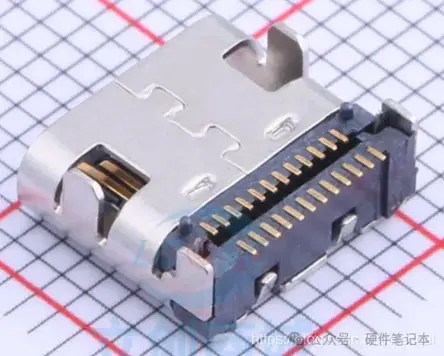

最近几年，不得不说USB Type-C已经相当普及了，除了咱爸妈用了多年舍不得换的老手机用的是Micro USB接口，Android手机几乎都是Type-C接口，当然还有其它包括笔记本电脑充电口，就连智能电烙铁也都是Type-C接口了。

Type-C接口它不仅是业界通用的连接器，还能通过一个接口同时传输数据和电力，甚至支持视频输出。今天，我们就来聊聊USB Type-C的基础知识，看看它为什么能成为现代电子设备的“万能接口”。

011

Type-C 的核心优势：数据、电力和视频传输

Type-C的最大特点就是多功能。它支持通过单个接口传输数据和电力。借助USB PD，让接口的能力更上一层楼：

1、最高240W功率（48V/5A）——可以给高性能笔记本甚至电动工具充电！

2、最高80Gbps数据传输（USB4）——比USB3.0 还快十几倍！

3、支持视频和其他高级功能——比如DisplayPort（视频输出）和Thunderbolt（高速数据传输）。

简单来说，一根Type-C线，就能搞定充电、数据传输、外接显示器，再也不用带一堆不同的线了！

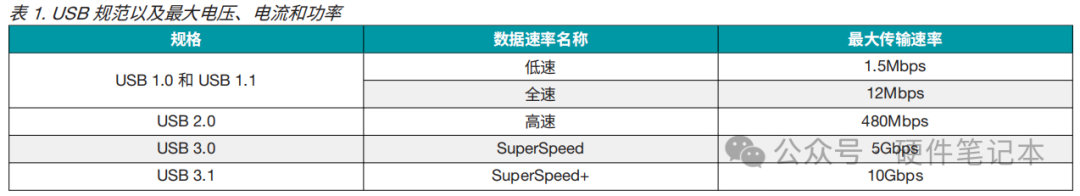

1、数据传输速度：从蜗牛到闪电

USB标准一直在升级，速度越来越快：

2、功率输出：从2.5W到240W

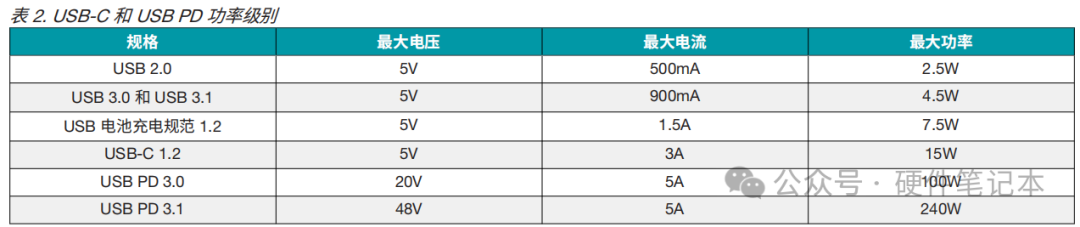

USB Type-C的供电能力也在不断提升：

这意味着：

不带PD的USB Type-C最大只能提供5V/3A（15W），勉强够手机快充。带PD的USB Type-C可以支持240W，能轻松给游戏本甚至电动工具供电！

3、DisplayPort视频信号

咱们设计产品中可能会用到视频信号的传输，这就要用到咱们的全功能Type-C，也就是它的24个pin全都要用上，它是具有12Pin引脚所具有的全部功能，且多了一个USB3.0/3.1高速传输功能。

021

Type-C 的数据和电源角色

USB Type-C设备在连接时，会扮演不同的“角色”：

1、数据角色（谁发数据，谁收数据）

DFP（下行端口，Downstream Facing Port）：通常是主机（如电脑），负责发送数据并供电。

UFP（上行端口，Upstream Facing Port）：通常是设备（如显示器、U盘），接收数据并取电。

DRD（双角色数据端口）：既能当主机，也能当设备（如手机、笔记本）。

2、电源角色（谁供电，谁受电）

供电方（Source）：提供电力（如充电器）。

受电方（Sink）：消耗电力（如手机）。

DRP（双角色电源）：既能供电，也能受电（如笔记本，可以充电，也能给手机充电）。

031

Type-C 的正反插原理

引脚排列，对称设计，支持正反插

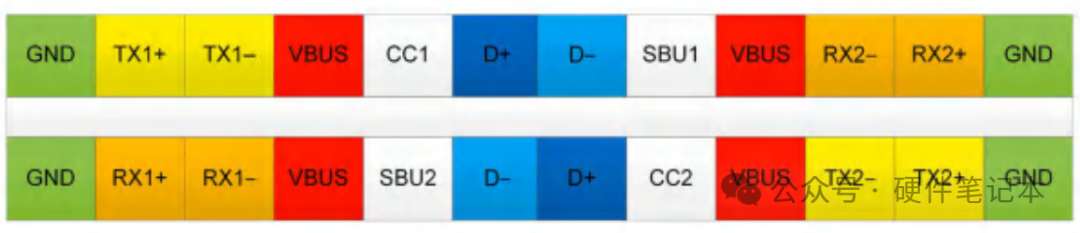

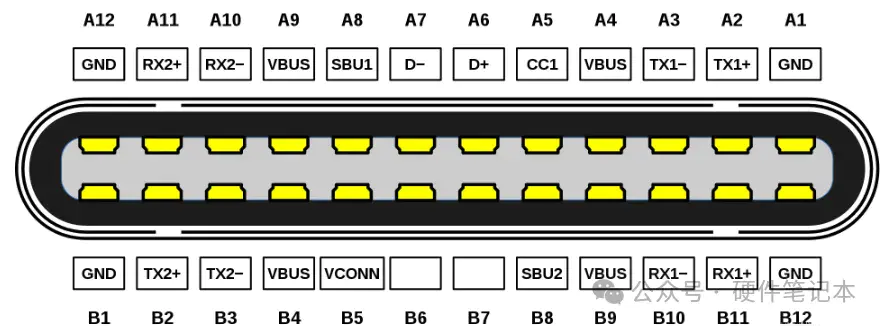

USB Type-C的接口有24个引脚，上下对称，所以正反插都能用。下面对引脚功能进行简述：

可以很明显看出，插口内的Pin功能相对于中心对称。公头插入母头，无论正反插，引脚功能都完美契合。而且电源VBUS/GND都拥有4个Pin，最大支持5A电流，在保证高速数据传输的同时也提高了电流承载能力。

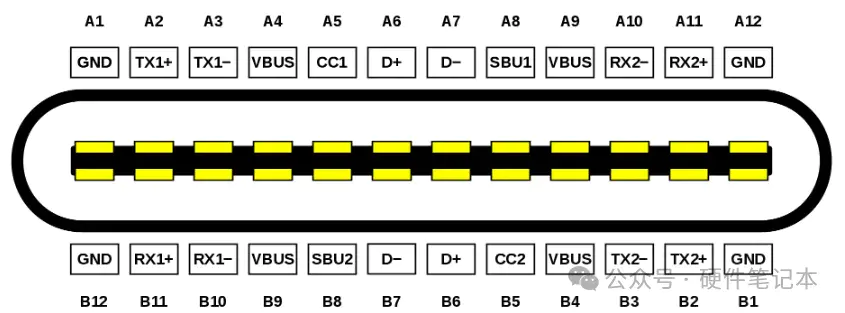

母头/母座引脚定义

公头/插头引脚定义

辅助信号 SUB1 和SUB2，在特定的一些传输模式时才用。平时可以不管，直接忽略。

另外，从图得知。相比较母头，公头只有一对D+/D-(母头有两对)，且有一个CC1+VCONN(母头有CC1，CC2)。

所以可以得知：尽管母头有两对D+/D-，但实际传输数据的时候，仅仅有一对在工作。

另外，对于CC引脚而言，当连接在一起的时候，有以下两种情况：

正接：母CC1对公CC1，母CC2对公VCONN
反接：母CC2对公CC1，母CC1对公VCONN

这里不得不强调一下CC1、CC2的作用，主要用于设备识别，PD快充。大家最早认识快充应该是从高通CPU的QC开始的。通过提高输电电压，来提高输送功率。但QC协议中，通信使用的是USB的DP、DM，这就导致充电的时候会对USB通信造成影响。

但是USB-PD对电源设备的识别依靠CC1、CC2引脚，避免了QC标准与DP、DM的冲突。使得USB-PD在传输电力的同时，数据传输不会受到影响。

041

CC线的检测逻辑

USB-C 规范中引入的配置通道 (CC) 逻辑块提供电缆检测、电缆方向和载流能力。当我们连接线两端都是Type-C接头时，电缆就会有一个检测过程，

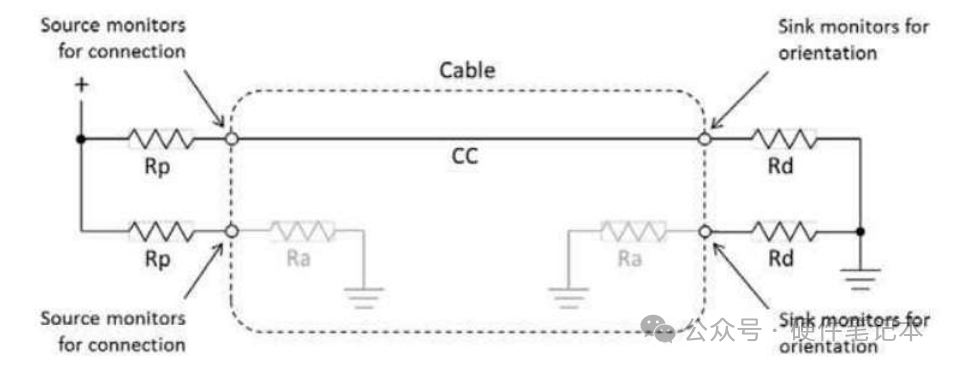

DFP 的两个 CC 引脚通过电阻 Rp 上拉，而UFP 的两个 CC 引脚则通过电阻 Rd 下拉。当 DFP 处理器检测到其中一个 CC 线路被下拉后，DFP 就会知道已建立连接。

电缆方向取决于下拉的 CC 线路（如果 CC1 下拉，则电缆不翻转；但如果 CC2 下拉，电缆会翻转）。对于无源电缆，另一条 CC 线路保持开路状态；对于有源电缆，另一条 CC 线路将通过 Ra 下拉。

Rp 的值决定载流能力。USB-C 原生支持 1.5A 或 3A。DFP 可以通过具有特定值的上拉电阻广播其载流能力。UFP 包含一个具有固定值的下拉电阻器 (Rd)，能够在连接时与 Rp 一起形成一个分压器。通过检测分压器中心抽头处的电压，UFP 可以检测到 DFP 的广播电流。

051

小结

✅ 一根线搞定充电、数据、视频，告别杂乱线缆。
✅ 最高240W供电，能充笔记本甚至电动工具。
✅ 最高80Gbps传输，比传统USB快几十倍。
✅ 正反随便插，再也不用“盲插”了！

所以，下次看到USB Type-C接口，别忘了它不仅仅是个充电口——它可能是你设备的万能中枢，USB Type-C接口真的太香了。

声明：

声明：参考内容来源TI官网，原创文章，转载请注明出处。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。

来源：硬件笔记本

不长篇大论，用最少的字，让你搞懂LDO和开关电源
