做硬件工程师的好处就是省钱，家电坏了可以自己修，拆机一看，走线如蜘蛛网，让我见识了什么是小厂。
作为一名硬件工程师，我想着自己动手修理一下，最后花费10.9元修好。这篇文章主要是用来记录一下生活中的这个简单维修的小插曲，希望这个小小的案例，能够为遇到类似问题的朋友提供一些参考。
011
设备外观解析

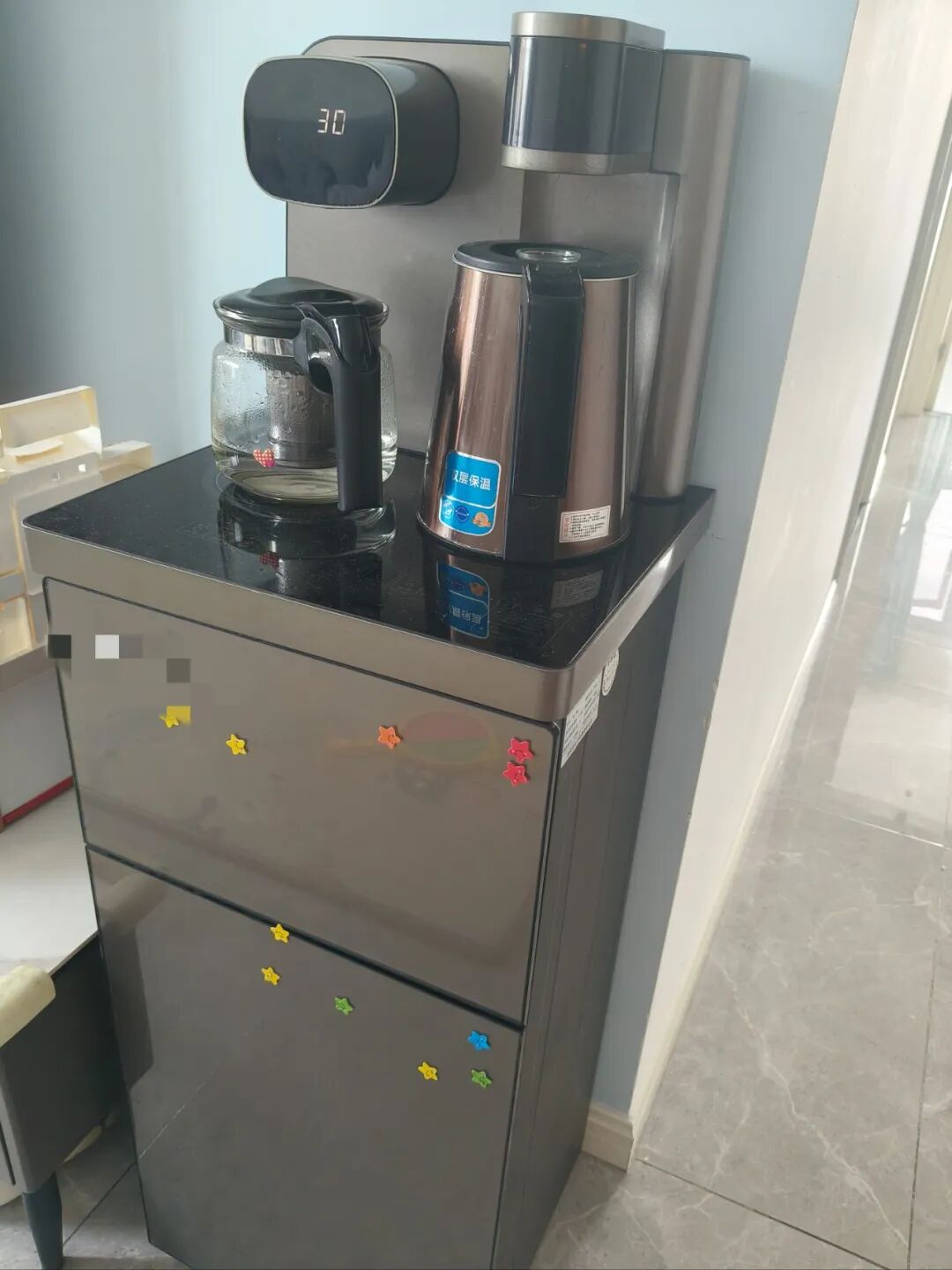

这台茶吧机体型不小，刚开始拆解时不太顺利，但慢慢就上手了。先来看看它的整体外观。左侧配备一个玻璃茶壶用于保温，上方可放水，并配有显示屏用于显示水温；右侧既能放水，又能为烧水壶加热烧开水。

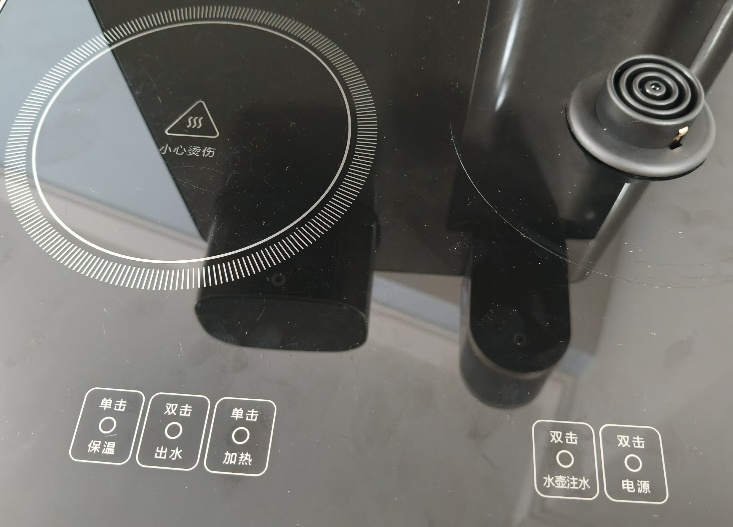

细节方面，左上角是放置玻璃茶壶的区域，贴有"小心烫伤"的警示语；右上角是耦合器，专门用于加热烧水壶；正面设有五个触控按键：保温、出水、加热、水壶注水和电源开关。

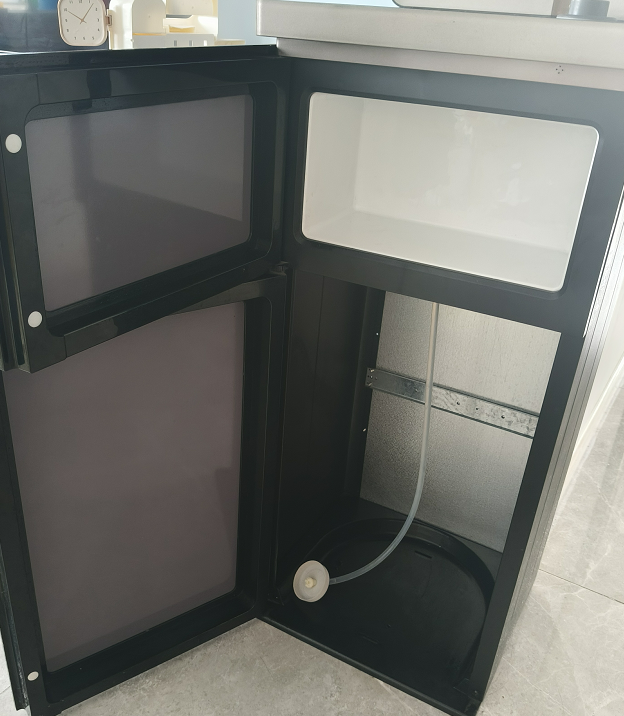

打开下方的两扇门可以看到，上层空间用于放置纸杯等物品，下层专门放置桶装水。

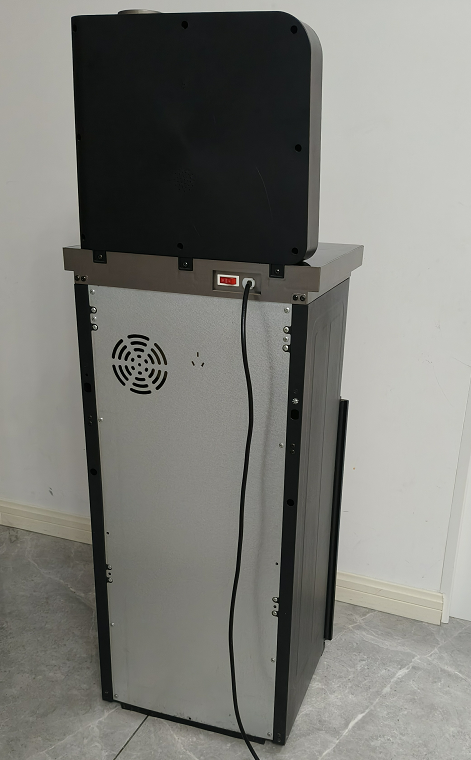

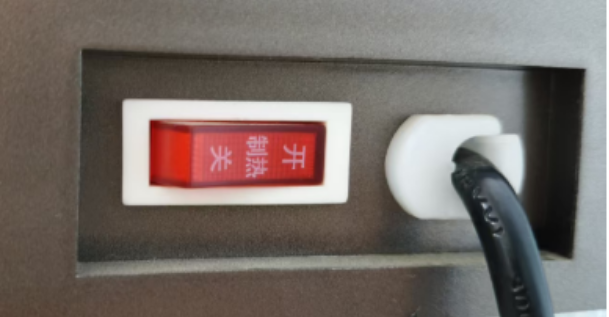

设备背面设计，AC电源线旁设有红色电源开关按钮，下方有类似风扇的开孔（实际并未安装风扇，因整机功耗不高）。
021
拆解过程

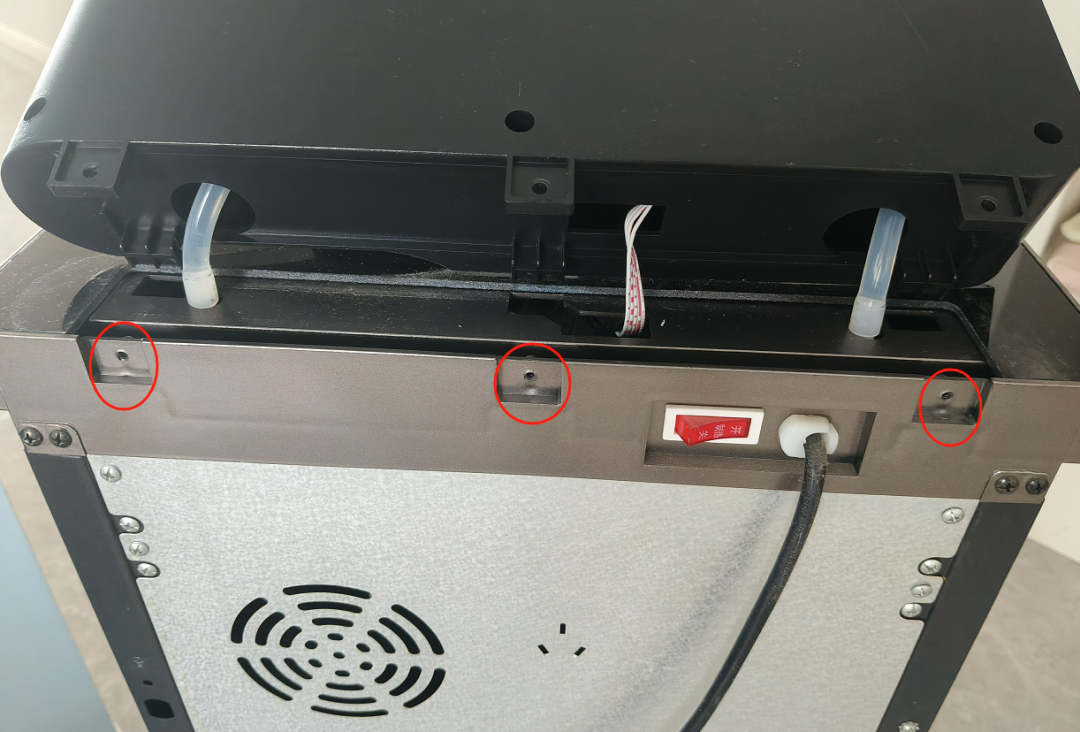

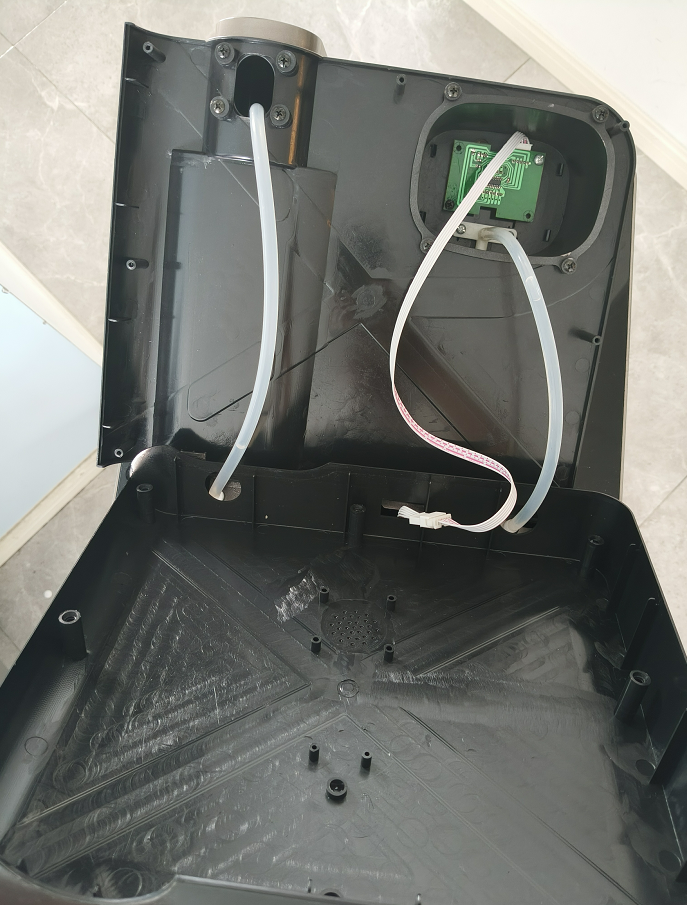

下面开始进行拆解，产品一般正面讲究好看，所以一般要从设备的后面开始进行拆解，后面有3颗螺钉，先用螺丝刀把它取下来，于是茶吧机上面这一部分就露出来了，可以看到左右两边各有一个出水管，用于给两边的水壶放水，中间有一根5P 2.0间距的排线，用于连接OLED温度显示屏。

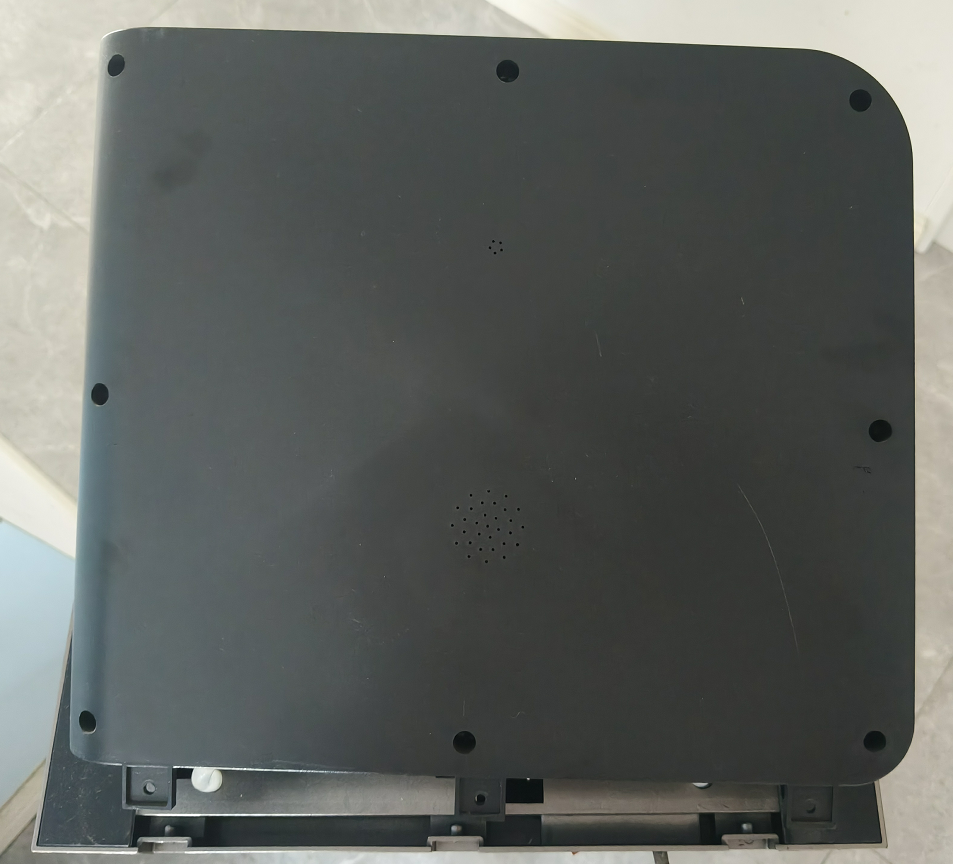

再把它平放，取下后盖的M3*6的八颗螺丝

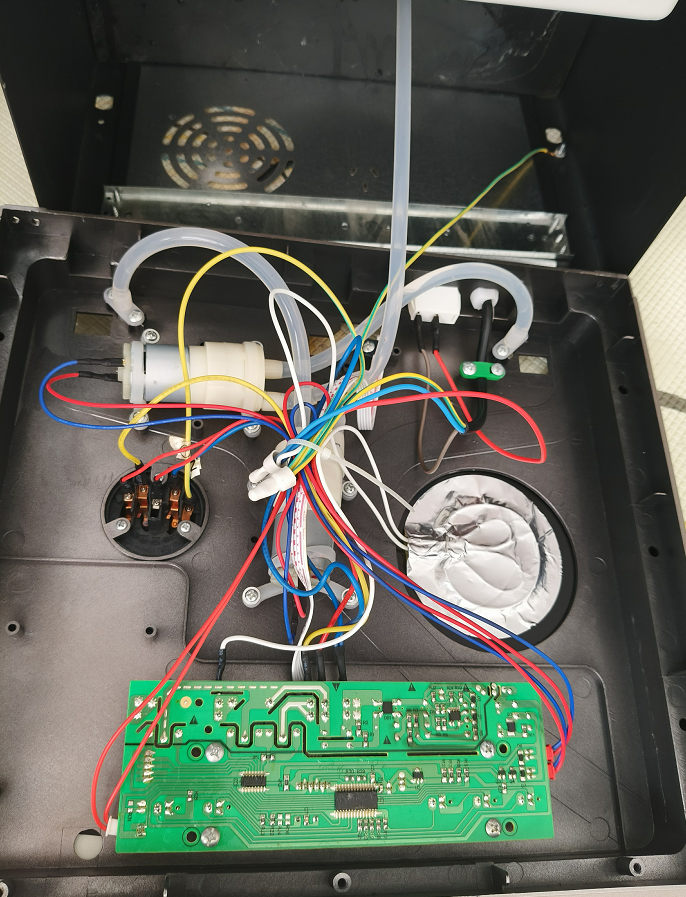

打开一看，跟预想的一样，空间很大，但东西很少，这里很简单，就不展开说了，只是想带大家看看里面是什么样子的。

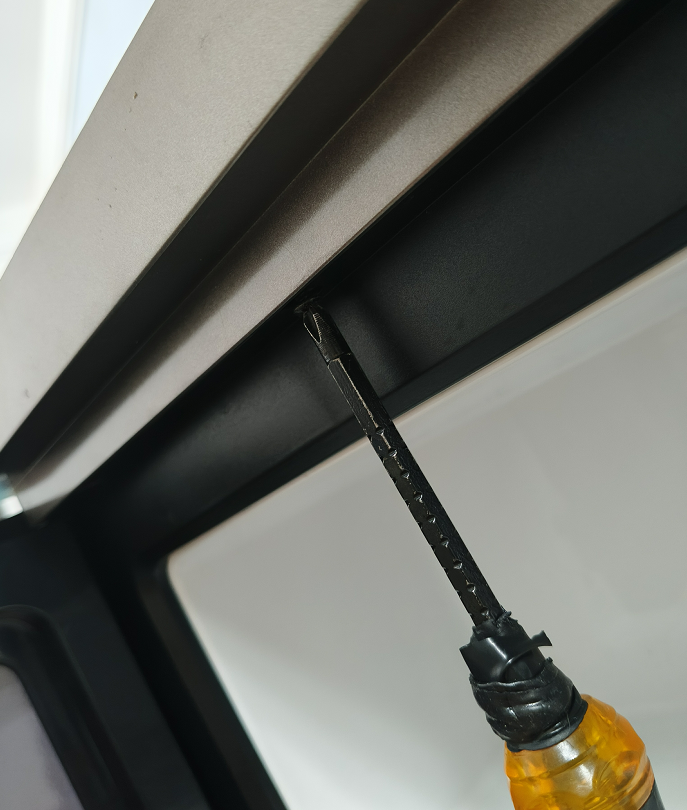

要想把主板拆下来，正面从下往上看还有三颗螺丝，咱们把它们一颗颗取下来，可能有人注意一个细节，这螺丝刀用胶布包裹，裹得有点丑，日复一日，跟我征战多年，如今它仍在坚持。

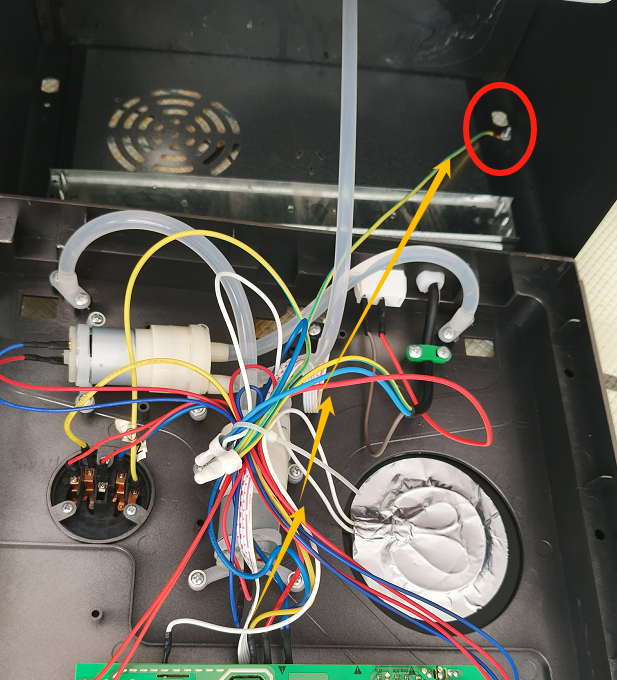

马上就要见到庐山真面目了，螺丝取下来后，就可以把主板一侧直接翻过来，我呢个神，不看不知道，一看吓一跳一看，很明显这就是小厂的手笔，这里面的走线就像蜘蛛网一样，把所有的线扎在一起就完事儿。
走线再乱，不过有个地方，我还得夸夸他们，大家可以看到这里有一个细节，有一根地线是接着机箱外壳的，家用电器，特别是交流220V，安全是第一位，这一点厂家做的还是挺好的。

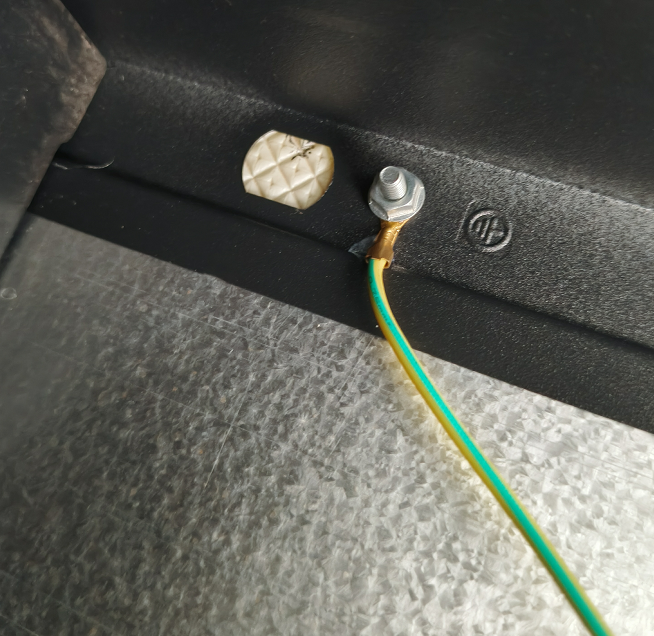

咱们把图片放大，给接地也来个特写吧，机箱上面还有接地符号标注。
031
主板概述

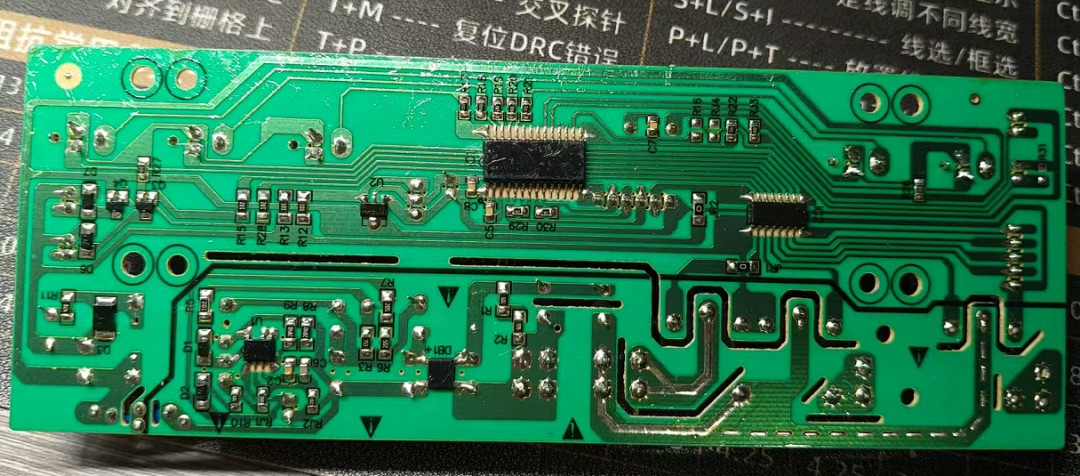

用螺丝刀取下连接外壳的地线后，就可以把整个工作台搬走，这样就更方便我来找问题了，再给电路板背面来个特写。
可以看到，板子的上半部分有AC220V强电，可以明显的看到板子有开槽，主要用于增强爬电距离。下半部分是弱电控制部分，中间偏下是控制芯片，靠近左边是驱动芯片，用于驱动三极管或者MOS管来驱动继电器开关对烧水壶进行加热或保温。
这里有个细节，可以看到整个板子都是刷了三防漆的，可用于隔离湿气、盐雾、霉菌等环境侵蚀，提升绝缘性、防腐蚀能力及机械强度，从而延长电路板的寿命。

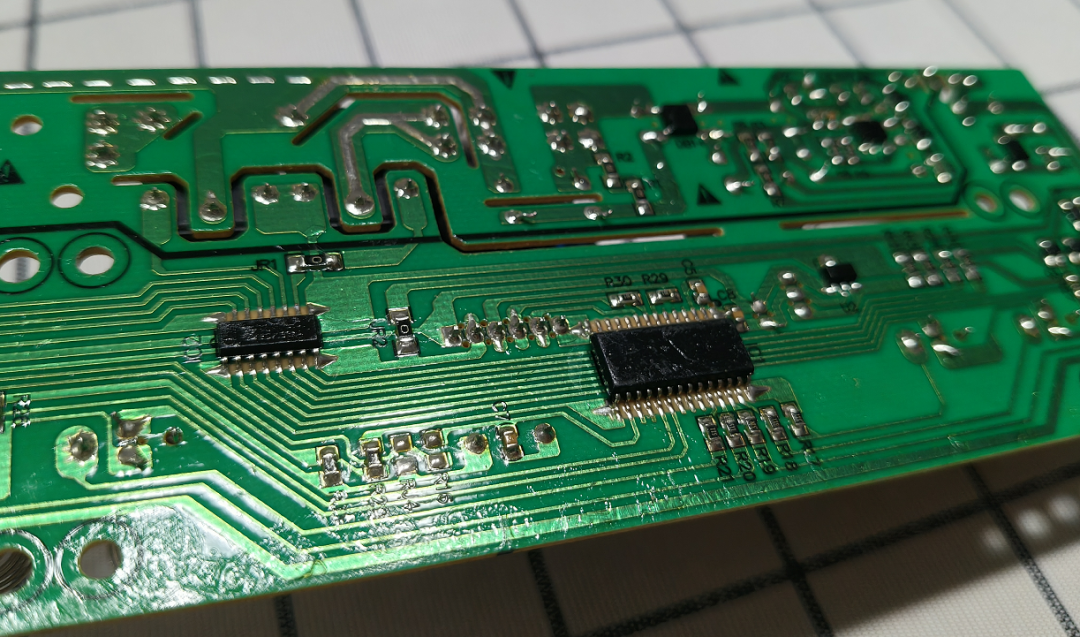

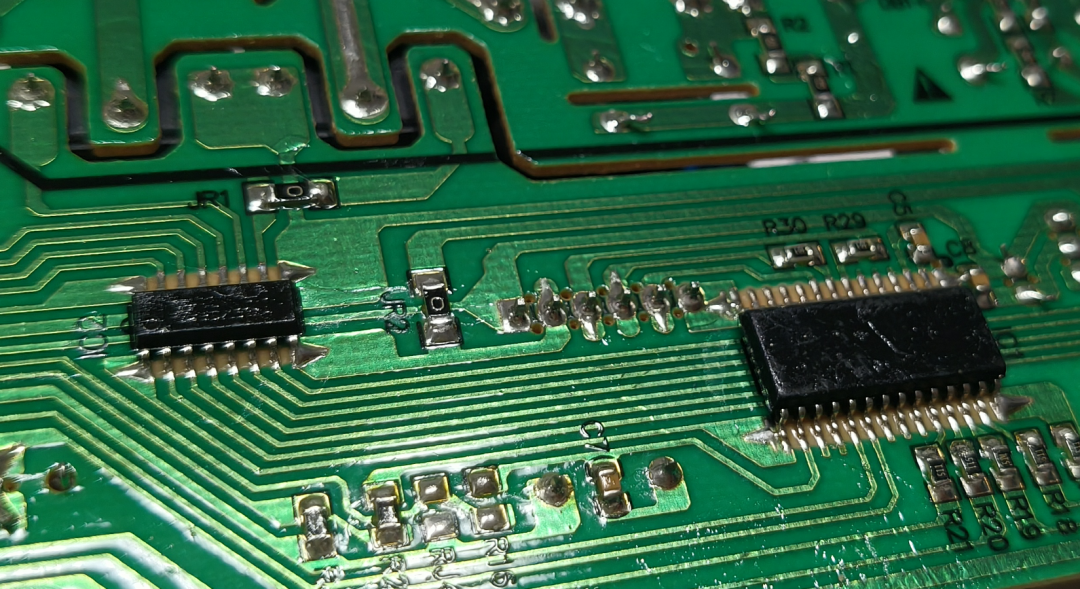

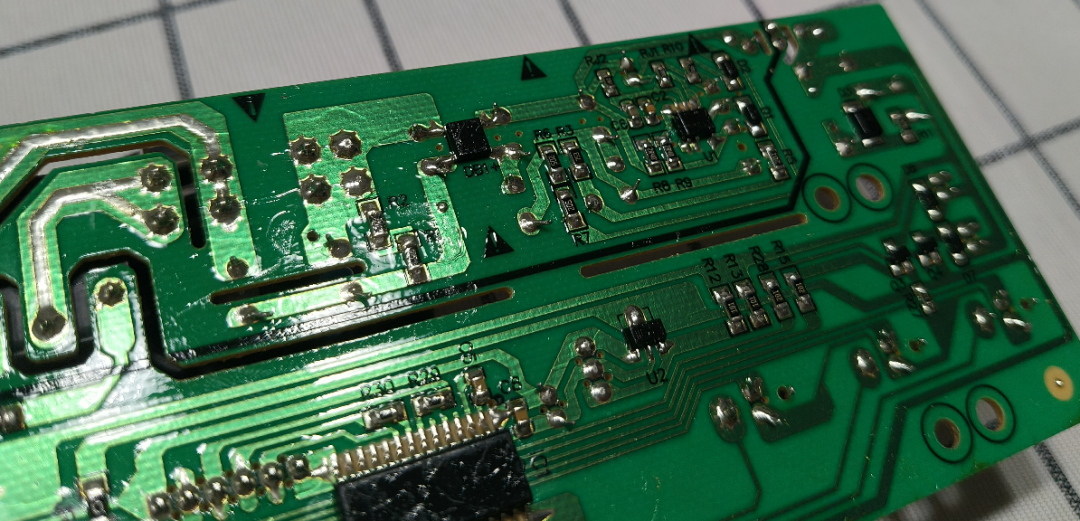

主芯片和驱动芯片的丝印都被磨掉了，完全看不出型号。

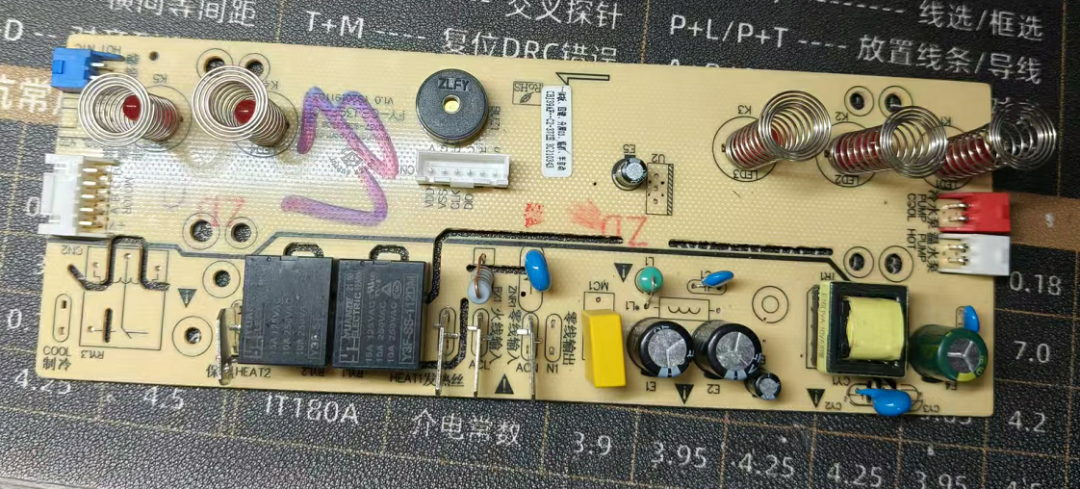

再看板子正面，居然是很久没看到过的单面板，我以为现在的产品至少都是两层板了，整体元件也很少。

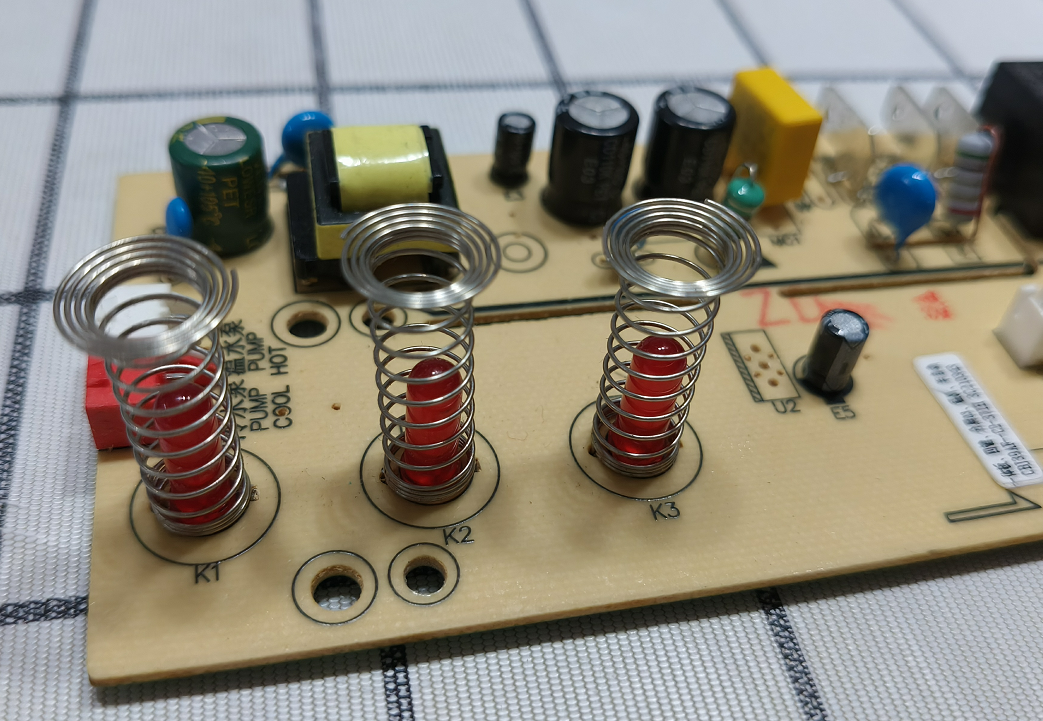

这种弹簧按键说实话，比较好奇，因为见的比较少，可能是我平时做的产品不一样吧。

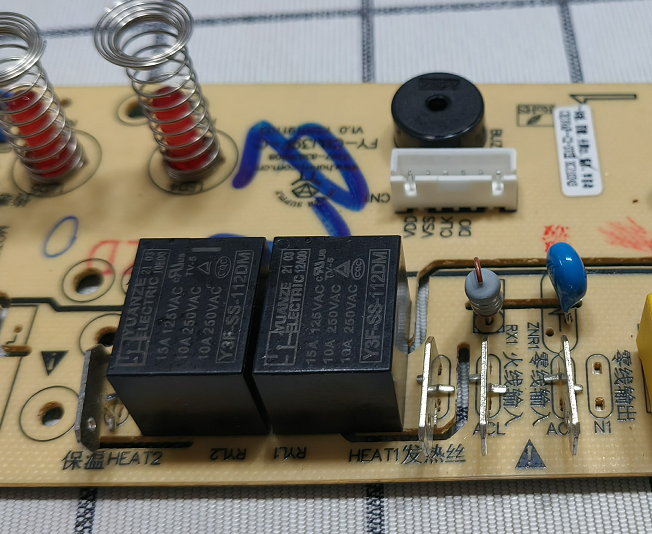

火线零线和地线都是通过PCR250弯针直插片接触，通过控制继电器的开关来进行加热和保温。

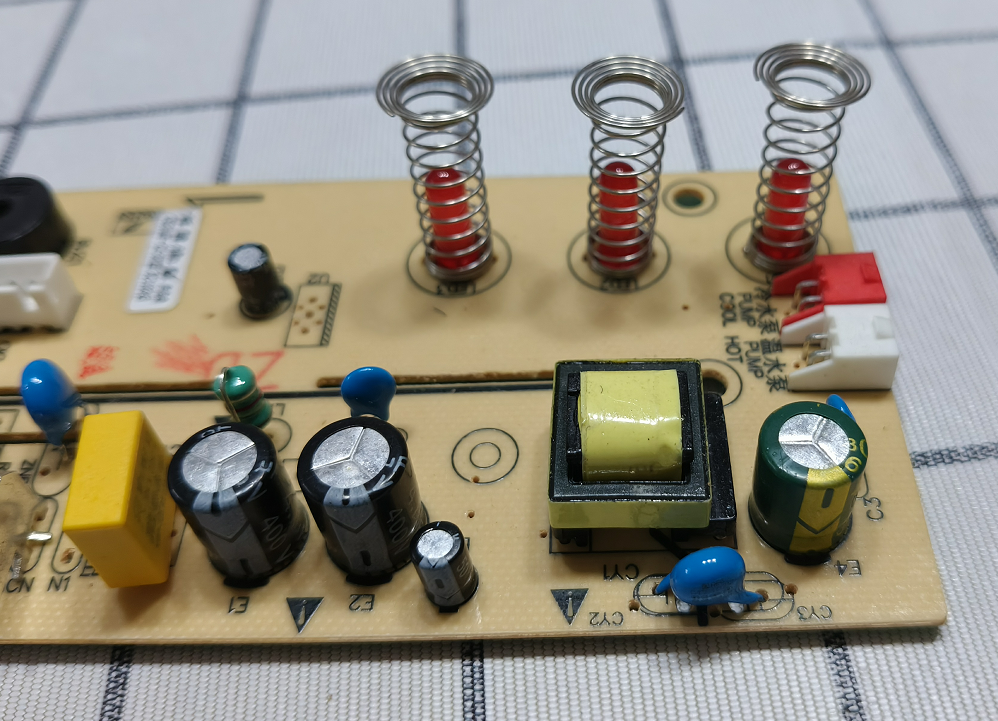

如下是AC220V输入经过X电容，然后通过背面的贴片桥堆整流，通过电解电容进行滤波，再通过变压器进行降压为主芯片和驱动芯片所用的3.3V电压。
041
维修过程
简单测试了一下主板各电压都是正常的，故障现象为无法加热，怀疑三个地方：
1、驱动控制电路的问题；
2、继电器本身的问题（能否正常开关吸合）；
3、耦合器本身问题。
简单测试了一下各个电压，发现都是正常的，电路板本身有三防漆也不太方便操作，可能检查不全面，也没有发现断路的地方。
鉴于时间关系，平时又很忙，这次打算做个懒人，为了快速将设备修好，我直接淘 宝买了一个同样的主板，还有一个耦合器的公母头，等物料到了之后再进行逐一更换排查。

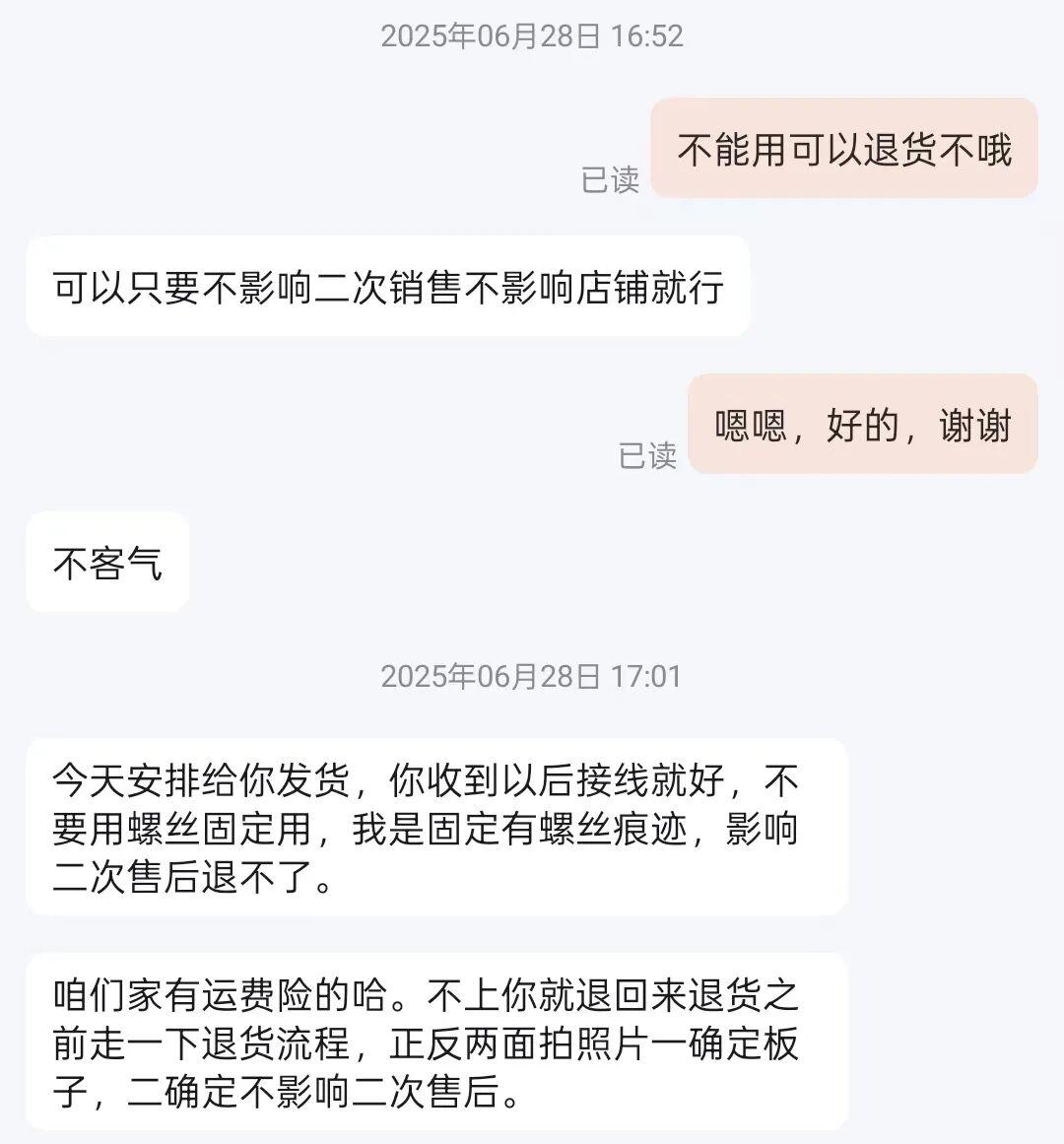

首先主板到了，更换后没有效果，还是不能加热，幸好事前业跟老板有沟通。在不安装，无螺丝痕迹的情况下，可以直接退货。这里要感谢一下这个老板，服务态度超好，我说要退货，连着两天给我打电话叫我不要忘了。

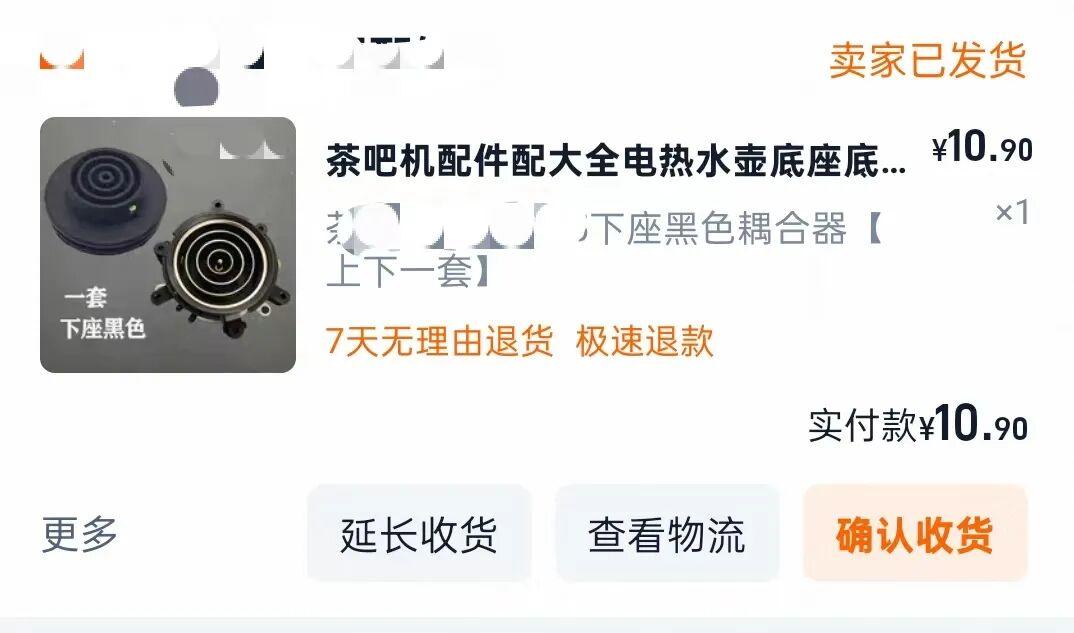

第二天，我的耦合器也到了，总共花费10.9元。
耦合器更换后，直接就可以加热了，所以问题就出在耦合器身上。

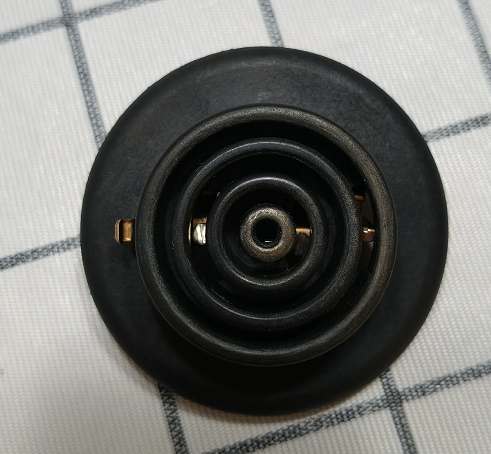

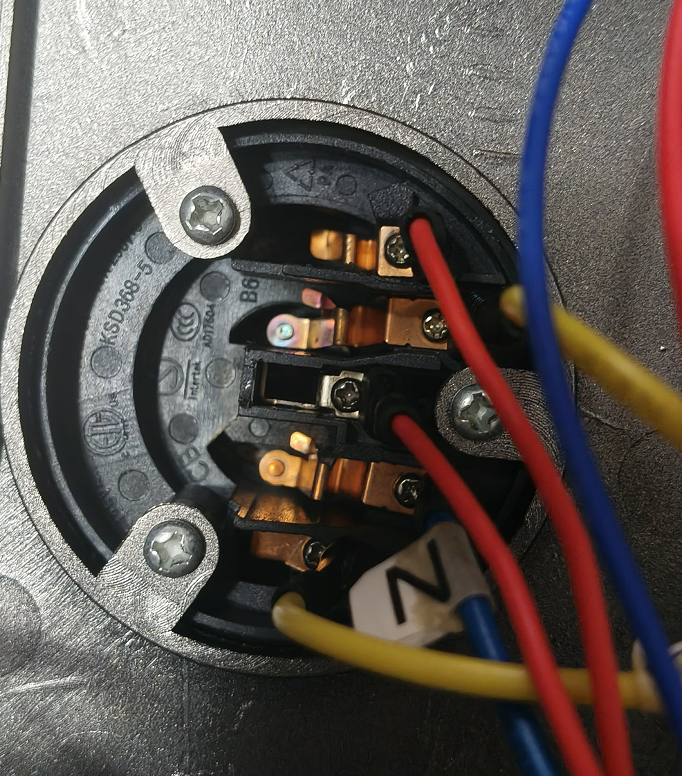

那咱们再来看看耦合器，耦合器的背面各螺丝紧锁，连接正常。
从正面看好像也没什么问题。

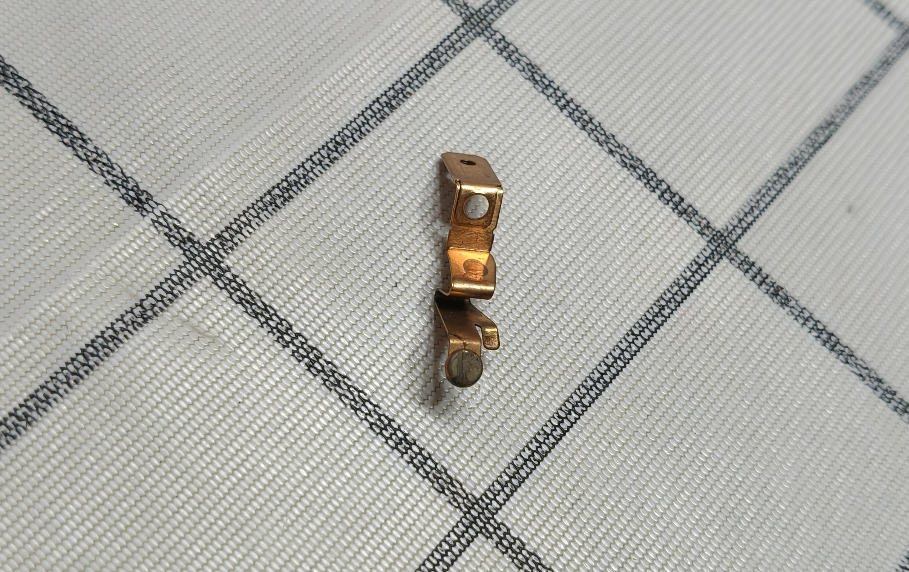

于是我把里面的弹片取下来看，可以明显看到中间有一圈发黑且磨损的地方，估计是接触不良。
判断为长期使用中，烧水壶的频繁取放导致触点磨损，造成接触不良。如果更换耦合器无效，可尝试更换烧水壶底部的耦合器部件。
今天的分享就到这里，希望对你有帮助
