Multisim:硬件工程师必备的电路仿真利器

8月前浏览1149
作为一名硬件工程师,我们在设计电路时,如果对电路把握不准,就需要验证电路方案的可行性。如果每次都直接画板、打样、测试,不仅成本高,而且周期长。这时候,电路仿真软件就能帮上大忙。今天,我向大家推荐一款经典且实用的工具——Multisim

下面对该软件做一些简单的介绍:


011

Multisim 是什么?

Multisim 是由 美国国家仪器(NI) 开发的一款专业电路仿真软件,基于 SPICE(Simulation Program with Integrated Circuit Emphasis)擎,广泛应用于模拟电路、数字电路和电力电子的设计与分析。


它的核心优势在于:

  • 直观的图形化界面,拖拽元件、连线仿真,操作简单。

  • 丰富的元器件库,包含电阻、电容、电感、晶体管、运放、数字IC等常用器件。

  • 多种虚拟仪器,如万用表、示波器、信号发生器、逻辑分析仪等,方便调试。

  • 强大的仿真功能,支持直流分析、交流分析、瞬态分析、傅里叶分析等。

  • 与NI硬件(如ELVIS、myDAQ)无缝衔接,方便后续实物测试。

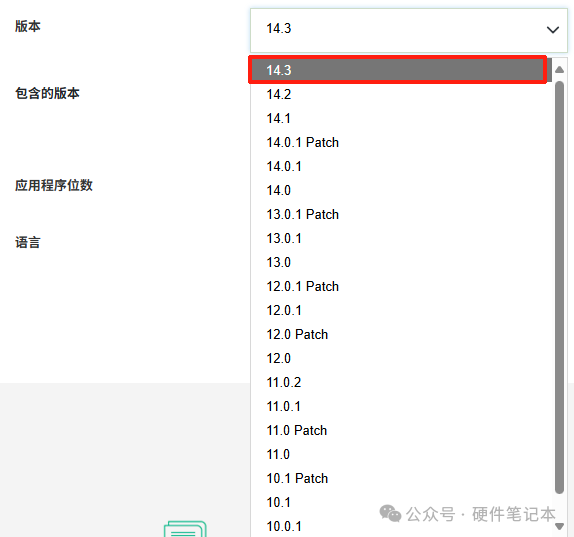

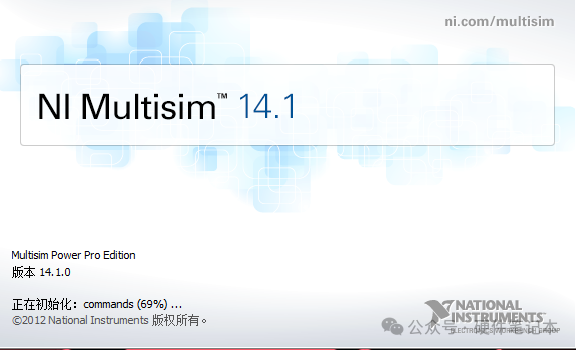

目前最新版本是 Multisim 14.3,我用的是 14.1 版本,已经足够稳定,能满足大多数需求。


021

Multisim 适合哪些人用?

  • 硬件工程师:快速验证电路设计,减少PCB打样次数。

  • 电子爱好者:学习电路原理,搭建实验电路。

  • 高校师生:配合电子类课程(如模电、数电、电力电子)进行仿真教学。

如果你经常设计放大器、滤波器、电源电路,或者调试数字逻辑(如FPGA外围电路),Multisim 能帮你省去很多麻烦。


031

软件界面与核心功能

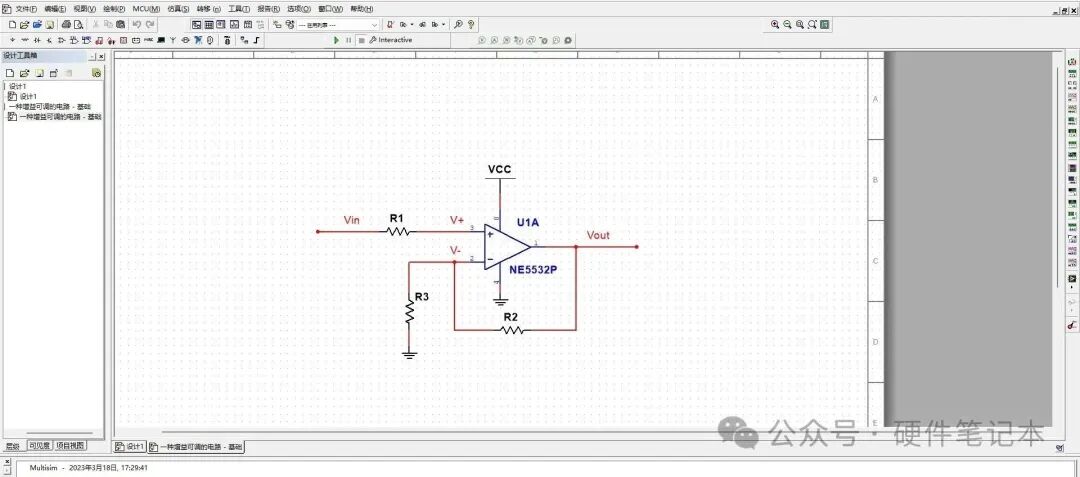

(1)主界面概览

打开 Multisim,你会看到一个清爽的界面,主要分为:

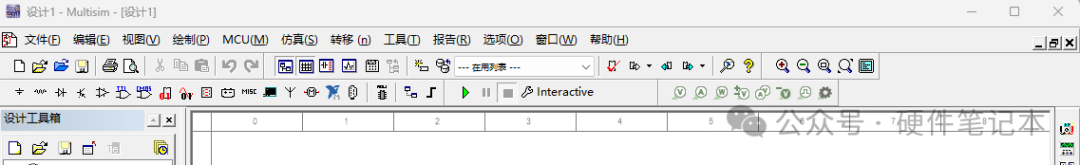

  • 菜单栏:文件操作、仿真控制、参数设置等。

  • 元件栏:提供各类电子元器件。

  • 绘图区:放置元件、连线,搭建电路。

  • 仪器栏:虚拟仪器,如示波器、万用表等。

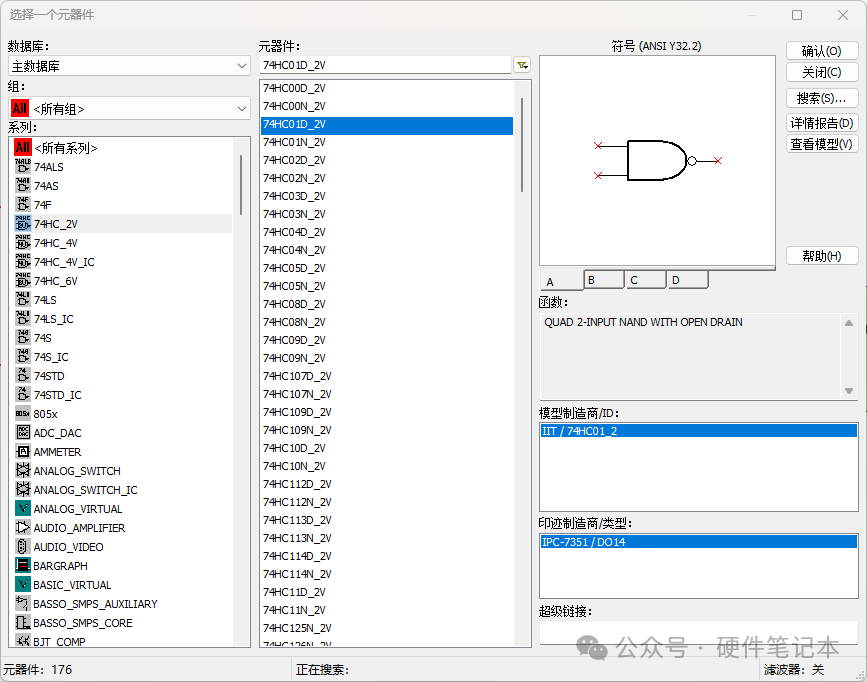

(2)元件库

Multisim 的元件库比较全面,包括:

  • 基础元件(电阻、电容、电感、二极管、三极管等)

  • 模拟器件(运放、比较器、稳压器等)

  • 数字IC(74系列逻辑门、触发器、计数器等)

  • 电源(电池、电压源、电流源)

  • 测量工具(电压表、电流表)

    不过,它的 集成芯片(如MCU、ARM、DSP)支持较少,更适合基础电路仿真。如果需要更复杂的嵌入式仿真,可以结合 Proteus 或 LTspice 使用。


(3)虚拟仪器

Multisim 最大的亮点之一就是内置多种 虚拟仪器,相当于把实验室的测试设备搬到了电脑上:

  • 数字万用表:测电压、电流、电阻。

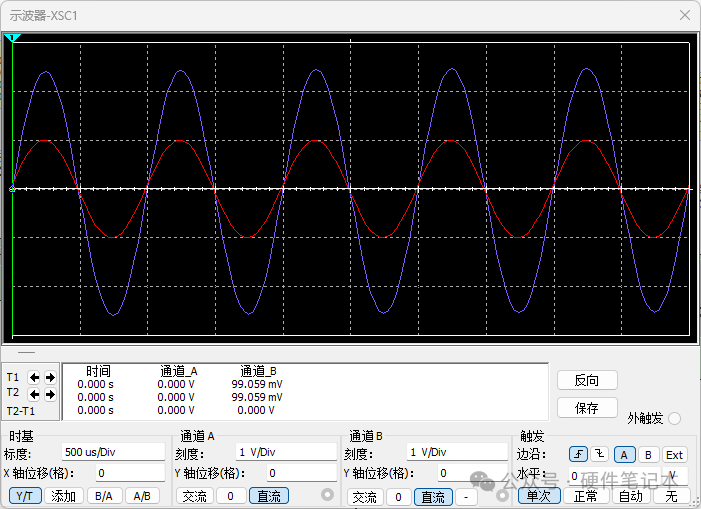

  • 示波器(2通道/4通道):观察信号波形。

  • 函数发生器:输出正弦波、方波、三角波等。

  • 逻辑分析仪:分析数字信号时序。

  • 频谱分析仪:查看信号频域特性。

最右边是工具,包含万用表、示波器、逻辑分析仪......

这些仪器测试的仿真结果可以直接用于简要分析,非常方便。


041

典型应用场景

(1)模拟电路仿真

比如设计一个 晶体管放大器,你可以:

1、放置三极管、电阻、电容等元件。

2、设置输入信号(如1kHz正弦波)。

3、用示波器观察输入/输出波形,检查放大倍数、失真情况。

4、调整偏置电阻,优化工作点。


(2)数字逻辑验证

假设你要验证一个 74HC00(与非门) 的逻辑功能:

1、放置芯片,连接输入开关和输出LED。

2、切换输入高低电平,观察输出是否符合真值表。

3、用逻辑分析仪记录时序。


(3)电源电路分析

比如设计一个 Buck降压电路

1、搭建MOSFET、电感、二极管、电容等。

2、设置PWM驱动信号。

3、用示波器测量输出电压纹波,调整参数优化效率。


051

对比其它仿真软件

Multisim 的优势在于 易用性,特别适合 快速验证电路,而 LTspice 更适合高频和电源仿真。




061

总结

Multisim 是一款 实用、易上手 的电路仿真工具,尤其适合:
✅ 硬件工程师快速验证电路
✅ 电子爱好者学习电路原理
✅ 高校师生进行实验教学

它的 图形化界面 和 虚拟仪器 让仿真变得直观,能大幅减少硬件调试时间。如果你还没用过仿真软件,建议试试 Multisim!


内容就介绍这么多了,感兴趣的可以直接浏览他们的官网:

https://www.ni.com/zh-cn/support/downloads/software-products/download.multisim.html#452133
