搞嵌入式,避不开的高速数字设计

8月前浏览1099
今天给大家介绍一本书籍《高速数字设计》基础篇并免费包邮赠送5本实体书籍给大家,送书方式见文末。

011

引言:高速数字信号的机遇与挑战

在科技飞速发展的今天,数字信号已成为数据传输的核心载体。无论是计算机、智能手机、智能家居,还是5G通信、人工智能、自动驾驶,高速数字电路的设计都直接影响着设备的性能和稳定性。然而,随着数据传输速率的不断提升,工程师们面临的挑战也愈发严峻——信号反射、串扰、电源噪声、阻抗匹配等问题层出不穷,稍有不慎,就会导致系统性能下降,甚至功能失效。

如果你曾遇到过以下问题:

  • USB 3.0接口传输数据时不稳定,频繁断开?

  • DDR内存运行时出现数据错误?

  • 高速PCB设计完成后,信号质量不达标,反复调试?

  • 明明电路原理没问题,但实际运行就是有干扰?

那么,《高速数字设计》基础篇 正是你需要的“武林秘籍”!本书深入浅出地讲解高速数字电路的核心问题,结合大量ADS仿真案例,帮助工程师、学生和硬件爱好者掌握信号完整性(SI)的关键技术,让你的设计不再“玄学”!


021

高速数字信号的重要性

1、数据传输速率爆炸式增长

过去20年,数字接口的传输速率呈指数级增长:

  • USB:从USB 1.0(1.5 Mbps)到USB4(40 Gbps),速度提升26,000倍

  • DDR内存:从DDR1(200 MHz)到DDR5(4800 MHz),时钟频率提升24倍

  • PCIe:从PCIe 1.0(2.5 GT/s)到PCIe 6.0(64 GT/s),带宽增长25倍

高速意味着更高的信号完整性要求,任何微小的阻抗不匹配、串扰或电源噪声都可能导致数据错误,甚至系统崩溃。

2、信号完整性问题日益突出

在低速电路中,许多问题可以忽略不计,但在高速设计中,它们会变得极其关键

  • 信号反射:阻抗不匹配导致信号反弹,影响数据准确性。

  • 串扰(Crosstalk):相邻信号线相互干扰,导致误码率上升。

  • 电源噪声(PDN噪声):高速开关电流引发电压波动,影响芯片稳定性。

  • 传输线效应:PCB走线不再是简单的“导线”,而是需要精确控制的传输线。

如果不理解这些原理,硬件设计就像“盲人摸象”,调试过程将充满痛苦!


031

书籍介绍

《高速数字设计》基础篇:你的高速电路“通关指南”。

📖 书籍亮点

✅ 全彩印刷,图文并茂——240页高质量内容,阅读体验极佳!
✅ 从基础到进阶,层层深入——适合不同水平的读者。
✅ 大量ADS仿真案例——告别枯燥理论,直观理解信号完整性。

📚 核心内容概览

本书共25章,系统讲解高速数字设计的核心知识:

🔌 电源系统设计(第4-8章)

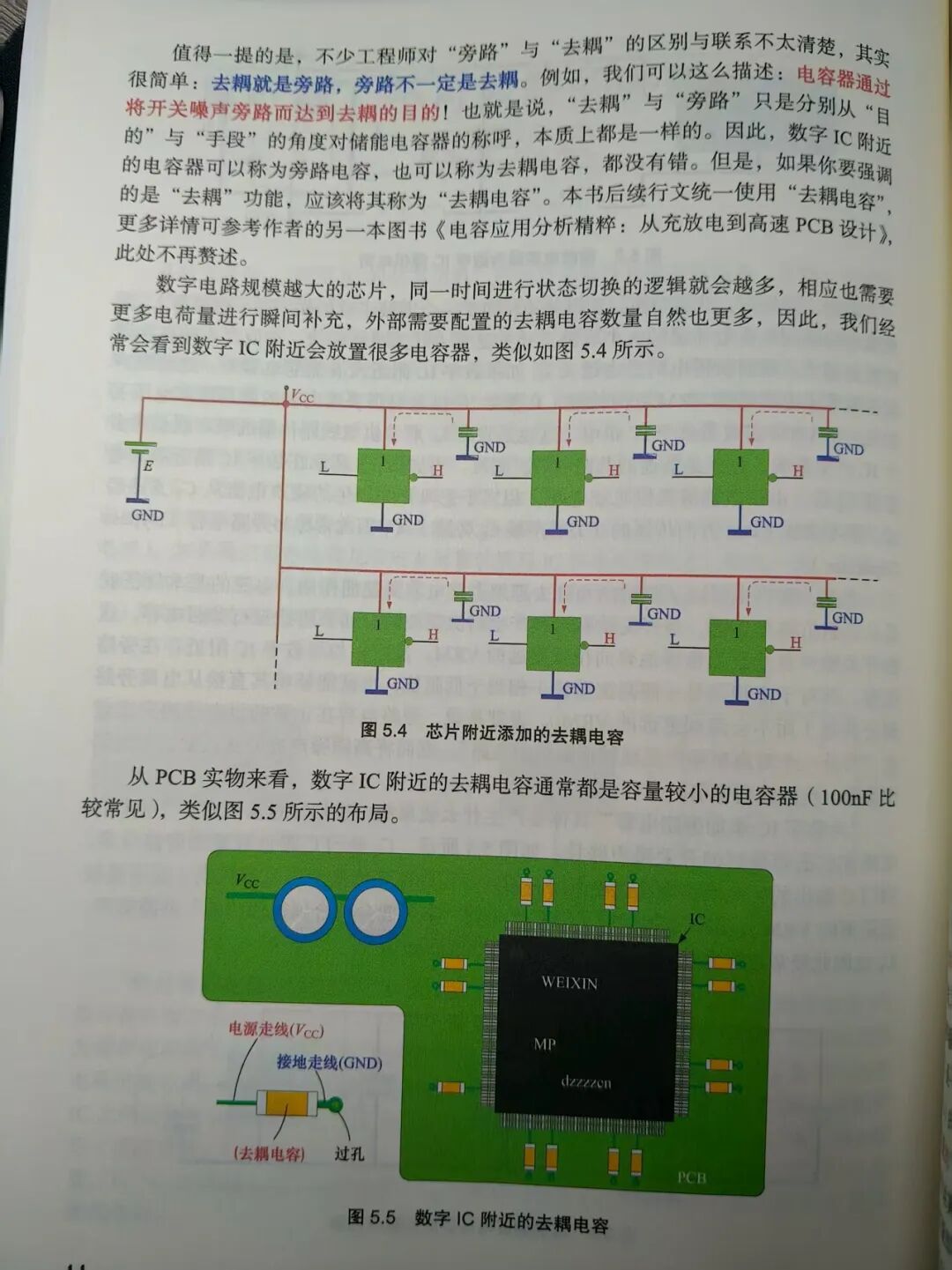

  • 电源分布网络(PDN)的关键挑战

  • 去耦电容的选择与布局策略

  • 目标阻抗计算与优化方法

  • PCB叠层设计与电源完整性优化


📡 高速信号传输(第9-18章)

  • 信号反射的根源与解决方案

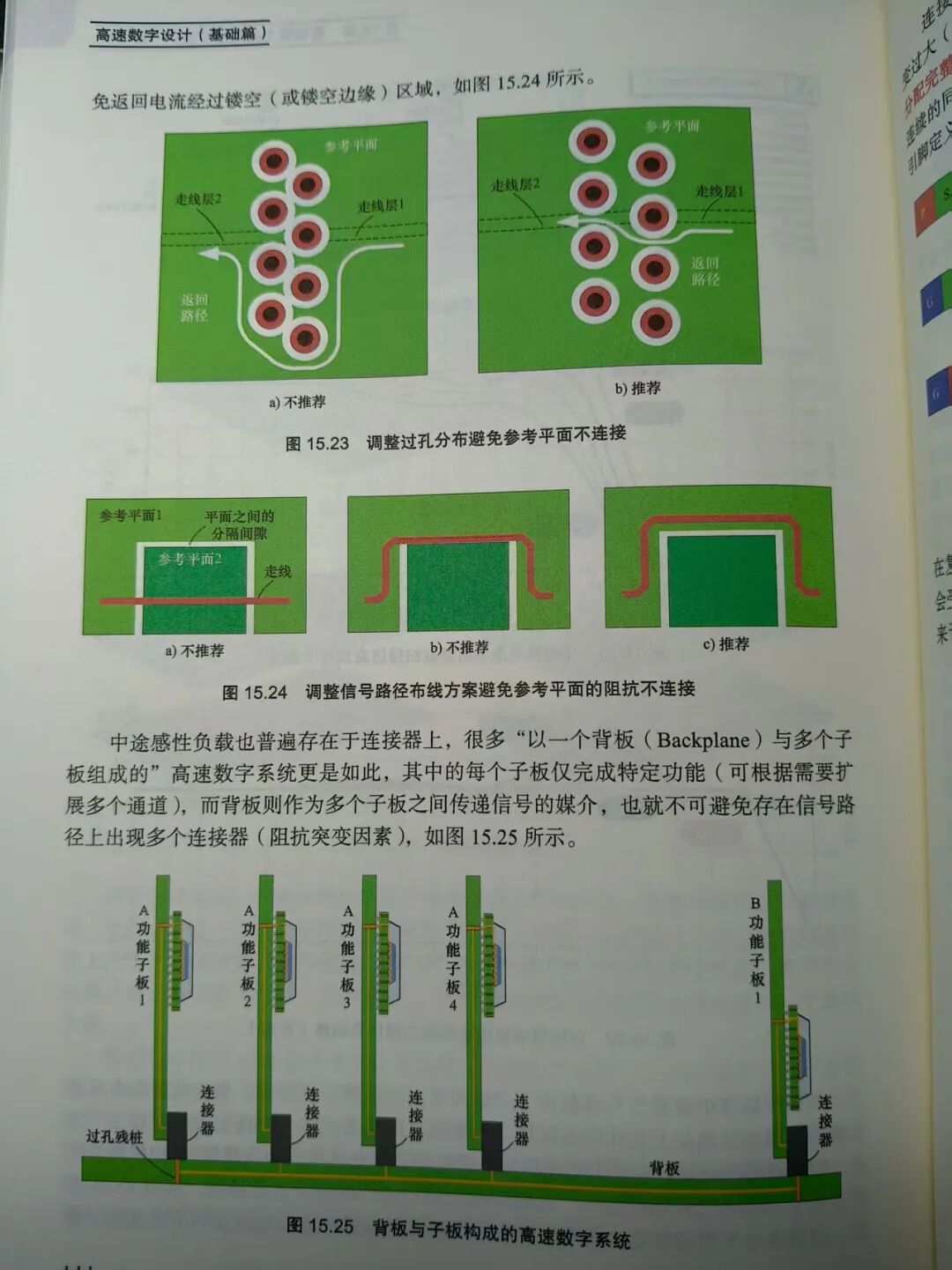

  • 传输线理论详解(微带线、带状线)

  • 端接匹配技术(串联端接、并联端接、戴维南端接)

  • 过孔阻抗优化与背钻技术


⚡ 串扰与差分信号(第19-23章)

  • 串扰的产生机制与抑制方法

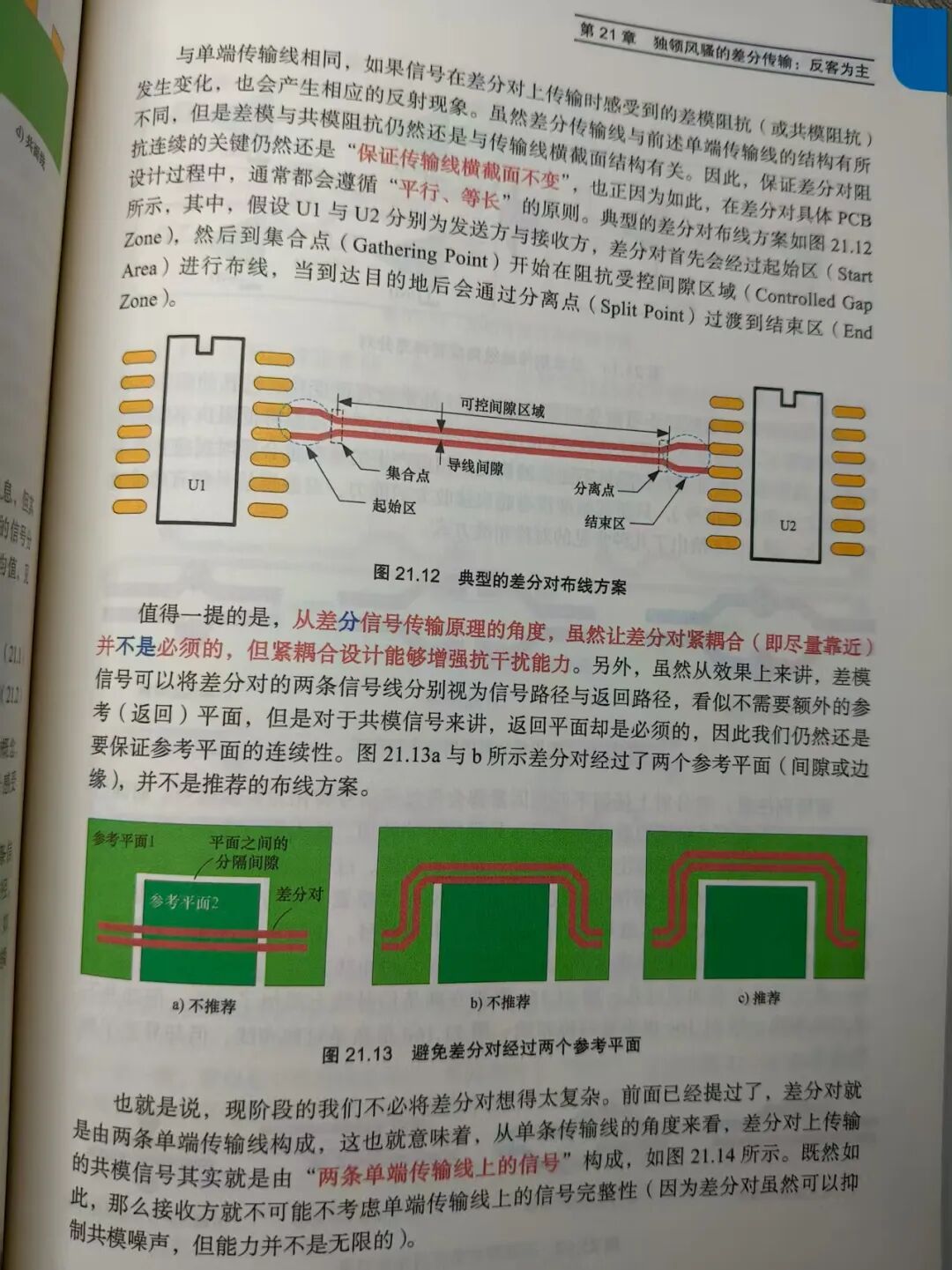

  • 差分传输的优势与设计要点

  • 差分传输线端接与性能评估


📉 信号衰减与优化(第24-25章)

  • 传输线等效电路,趋肤效应

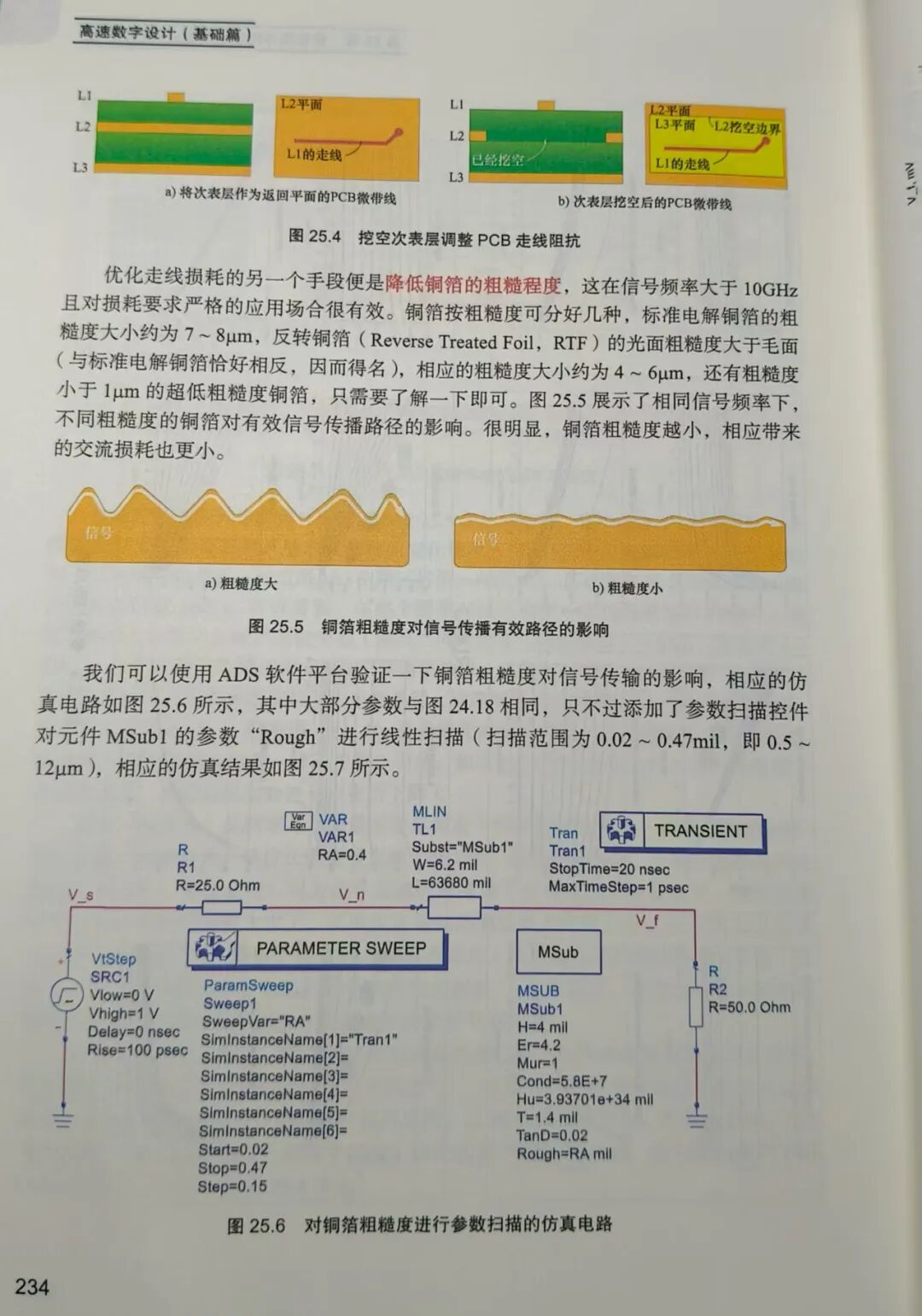

  • 预加重(Pre-emphasis)与均衡(Equalization)技术

  • 优化信号的衰减


🎯 适合谁读?

  • 硬件工程师:提升基础知识,有助于实战项目。

  • 电子相关专业学生:掌握行业前沿技术,增强就业竞争力。

  • 电子爱好者:从理论到实践,打造更稳定的硬件项目。



来源:硬件笔记本
电源电路信号完整性电子ADS电源完整性芯片通信理论自动驾驶爆炸人工智能
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-12-03
最近编辑:8月前
硬件笔记本
本科 一点一滴,厚积薄发。
获赞 158粉丝 51文章 1109课程 0
点赞
收藏
作者推荐

搞定8层板就叫厉害?64层板的世界,会让你重新认识什么叫敬畏

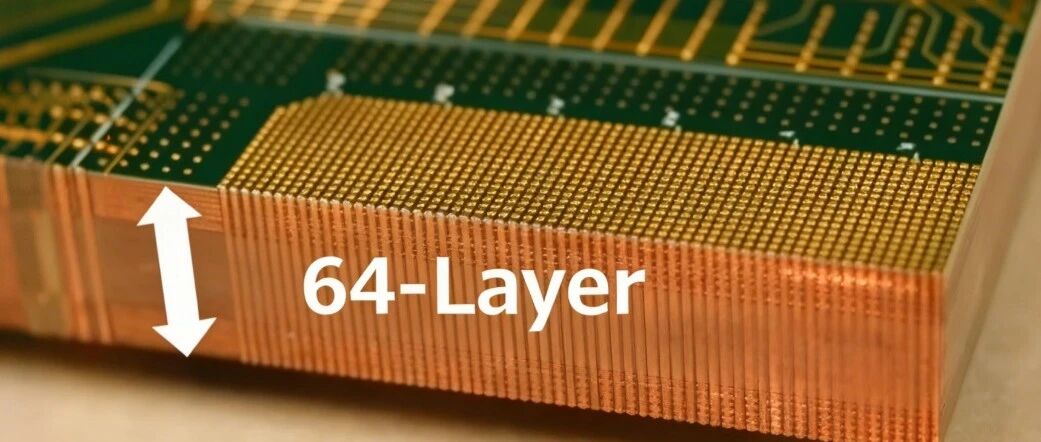

咱们大多数硬件工程师,日常打交道的多半是4层板、6层板、8层板,偶尔可能会做到10多层板。这些层数的板子能很好地满足咱们大多数消费电子、工控板卡的需求。但每当看到那些高端服务器、通信核心设备的PCB图纸,上面标着16层、32层甚至64层时,心里难免会犯嘀咕:这玩意儿为啥需要这么多层?它跟咱们平时画的板子到底有啥不一样?做起来是不是特别麻烦?又都用在哪些高大上的地方呢?今天,咱们就来一起唠唠这个看似神秘的高多层PCB世界。或许会让你对咱们行业有一些更多的了解。01为什么我们常用4/6/8层板就够用了? 在深入高多层之前,我们先得明白多层板的意义。PCB的每一层,都有其明确的职责分工。4层板经典结构: TOP层(元件&走线)-> 内电层(GND地)-> 内电层(PWR电源)-> BOTTOM层(元件&走线)。这种结构实现了信号和电源/地的分离,提供了稳定的参考平面,抗干扰能力比双面板强了一大截。对于主频不高、芯片不多、电源系统不复杂的项目,这已经是非常经济实惠的选择。6层/8层板的进阶: 当信号速度上去,或者芯片引脚密度增大时,我们会增加层数。比如,在6层板中,我们可能会增加两个专用的内部信号层,让高速信号走在内层,受到更好的保护;在8层板中,我们甚至可以规划出多个电源域(比如1.8V, 3.3V, 5V各占一层)和更完整的地平面。所以咱们常用的PCB层数,是在 成本、复杂度 和 性能需求之间取得的一个完美平衡。对于绝大多数应用,这个平衡点就落在4-8层这个区间。所以,不是我们做不了更多层,而是在当前的项目需求下,没必要,而且PCB层数越多,板子也越贵。02什么情况会用到高多层PCB? 那么,在什么情况下我们会用到16层、24层甚至更多的PCB层数呢?主要是以下几个因素:1、信号数量与速度的提升想想现在的CPU、GPU、FPGA芯片,动辄成百上千个引脚,尤其是高速串行总线(如PCIe 4.0/5.0、DDR4/DDR5内存)。这些信号不仅数量多,而且速率极高(GHz级别)。它们需要等长、等距、有完整参考平面的布线环境。8层板的布线通道很快就会被占满,而且很难保证所有关键信号都能拥有理想路径。增加层数,相当于从平面立交桥升级到多层立体交通枢纽,为海量高速信号提供专属的高速车道。2、电源系统的极度复杂化一颗高端芯片可能需要核心电压、I/O电压、内存电压等多种电源,且对电压纹波噪声要求极高。在高多层板中,会设计独立的、完整的电源层。一个24层板,可能其中就有4-6层是分配给不同电源的。这确保了每个芯片都能就近获得稳定、干净的电源,避免了因电源问题导致的系统崩溃或性能下降。3、信号完整性与EMC的要求信号频率越高,PCB就需要更多层数,这主要是为了保障信号完整性和电磁兼容性。高频信号对阻抗匹配、串扰抑制和传输损耗极为敏感,多层结构通过提供完整参考平面和屏蔽层,为高速信号构建稳定传输环境。信号层需紧邻以降低EMI,电源平面与接地平面应相邻形成低电感路径。常见的6层板叠层之一是“信号-地-电源-信号-地-信号”,通过分层实现信号隔离与电源优化 。还可以通过散热层和导热孔解决高频芯片的散热问题。典型应用场景:AI服务器/数据中心交换机: 这是高多层板最大的需求方。大量的GPU卡、高速网络接口,需要高多层PCB板来支撑其庞大的数据吞吐。高端通信设备: 如5G基站的核心网设备,处理着海量的无线数据。超级计算机/高性能计算(HPC)集群。高级别的军工、航空航天电子系统。所以,当你看到一块20层以上的PCB时,它背后承载的往往是顶级的数据处理能力和极端可靠的性能要求。03多层板的生产,难在哪里? 从8层到20层,每增加一层,制造的难度和风险都是成倍上升的。这就像咱们盖楼,盖2层小楼和盖20层高楼,所用的技术、材料和工艺完全不是一个量级。为了让大家更好地理解高多层PCB生产的难点,下面咱们就用问答的形式来聊聊,并以咱们电子行业的老朋友——嘉立创——来举例。如今嘉立创确实可以算是家喻户晓了。无论是学生、DIY爱好者还是咱们工程师,从最初的PCB打样,到元器件采购、电路调试,甚至产品外壳和包装箱,嘉立创提供的一站式服务,实实在在地提供了方便,可以说是咱们行业的福音。那么,当他们面对高多层板这种高端制造时,又是如何攻克难关的呢?难题一:层与层之间怎么对齐?想象一下,要把20多张画着精密电路的胶片(每一层的内层芯板)完美地对齐,误差要控制在几十个微米以内,有多难?层数越多,累积的误差风险就越大。对不准的后果很严重:钻孔时,钻头可能无法准确连接不同层上的焊盘,导致开路或短路,整板报废。> 嘉立创是怎么做的: 在高多层板制造中,采用高精度对位系统和激光定位靶标技术。通过在每层板上刻蚀精密的对位标,配合全自动光学对位设备,确保每一层在压合前都处于最佳位置,将层间错位风险降至最低。难题二:阻抗和信号完整性怎么保证?高多层板上的信号大多是高速信号,每一根走线都像射频传输线,必须精确控制它的特性阻抗(比如单端50欧姆,差分100欧姆)。阻抗如果偏差大,信号就会反射、衰减,最终导致数据传输出错。而影响阻抗的关键因素——介质厚度、线宽/线厚——在十几层的压合后,要保证整体均匀性和一致性,非常困难。> 嘉立创是怎么做的: 通过强大的EDA仿真软件进行前期叠层设计和阻抗计算,并在生产过程中使用高性能的介质材料来保证介质均匀性。同时,严格的流程管控确保线宽线距蚀刻精度,从而实现对阻抗的精准控制,保障咱们设计完美的呈现在最终的电路板上。难题三:散热与可靠性高多层板常用在高功耗芯片场景,热量一旦闷在板子里散不出去,芯片就容易过热降频,长期看还会影响产品寿命。层数越多,热量传导路径越长,散热就越困难。> 嘉立创是怎么做的:提供多种散热增强方案。例如,使用高导热系数的芯板和预浸料;在芯片正下方区域密集布置散热过孔,将热量高效地传导至板卡背面的大面积铜皮或散热器上;对于极端散热需求,甚至可以引入金属基板(如铝基) 或埋入铜块技术来进行散热。图源嘉立创官网难题四:成本与良率高多层板意味着:更贵的材料: 高频高速、低损耗的特种材料成本远高于普通FR-4。更长的流程: 需要多次压合、精密钻孔(激光钻孔)、沉铜电镀等复杂工序。更低的良率: 任何一个环节的微小瑕疵,都可能让一块价值不菲的板子报废。这正是高端PCB价格高昂,且在当前AI热潮下供不应求的核心原因。> 嘉立创是怎么做的: 通过规模化生产、智能制造和全流程质量监控来提升良率、控制成本。在生产的每一个关键工序(如内层蚀刻、压合后、钻孔后)都设置了AOI(自动光学检测) 和电性能测试等关卡,确保问题被及时发现和处理。这使得能够在保证高端品质的同时,也有更具市场竞争力的价格,降低了高多层板打样的门槛。聊到这里,您应该已经明白,高多层PCB制造是一项融合了材料科学、精密机械和电子工程的系统性工程,是对一个工厂综合技术实力的终极考验。而嘉立创,正致力于成为您迈向高端硬件设计之路上最可靠的制造伙伴。面对咱们工程师和企业在高端产品研发上日益增长的需求,嘉立创的高多层PCB业务已经做好了充分的技术储备和产能准备。将以往只有大公司才能从容使用的先进PCB制造能力,赋能给咱们每一位硬件工程师。如果你的项目需要强大的硬件平台来承载,需要用到多层板时,请记得嘉立创的高多层PCB服务,能有效满足咱们的实物打样需求。让我们一起,把设计,做得更牛逼。来源:硬件笔记本
