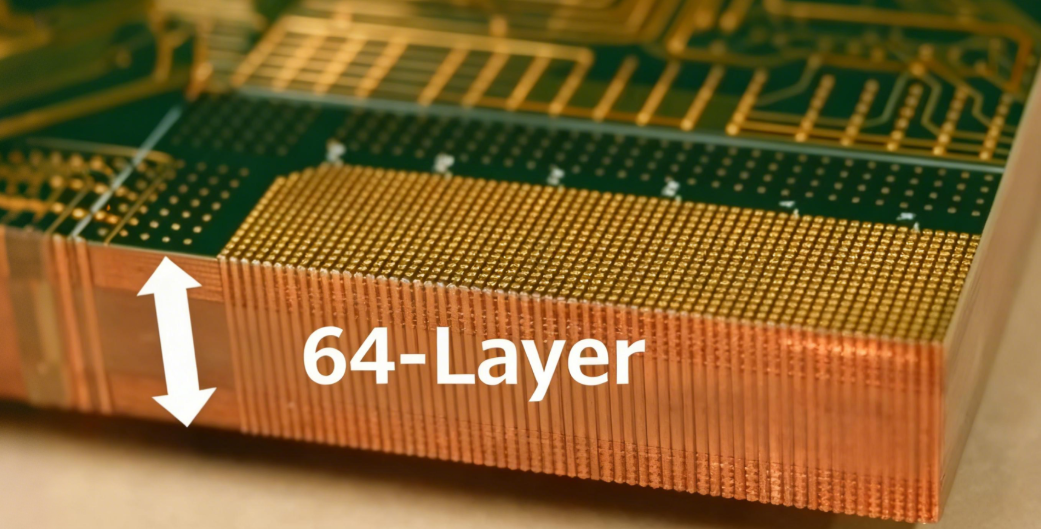

搞定8层板就叫厉害?64层板的世界,会让你重新认识什么叫敬畏

8月前浏览1107
咱们大多数硬件工程师,日常打交道的多半是4层板、6层板、8层板,偶尔可能会做到10多层板。这些层数的板子能很好地满足咱们大多数消费电子、工控板卡的需求。

但每当看到那些高端服务器、通信核心设备的PCB图纸,上面标着16层、32层甚至64层时,心里难免会犯嘀咕:这玩意儿为啥需要这么多层?它跟咱们平时画的板子到底有啥不一样?做起来是不是特别麻烦?又都用在哪些高大上的地方呢?

今天,咱们就来一起唠唠这个看似神秘的高多层PCB世界。或许会让你对咱们行业有一些更多的了解。


01

为什么我们常用4/6/8层板就够用了?

在深入高多层之前,我们先得明白多层板的意义。PCB的每一层,都有其明确的职责分工。

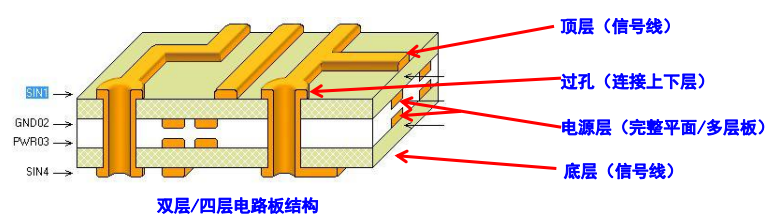

  • 4层板经典结构:

TOP层(元件&走线)-> 内电层(GND地)-> 内电层(PWR电源)-> BOTTOM层(元件&走线)

这种结构实现了信号和电源/地的分离,提供了稳定的参考平面,抗干扰能力比双面板强了一大截。对于主频不高、芯片不多、电源系统不复杂的项目,这已经是非常经济实惠的选择。

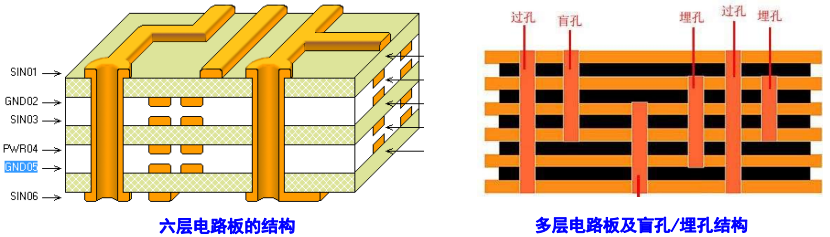

  • 6层/8层板的进阶:

 当信号速度上去,或者芯片引脚密度增大时,我们会增加层数。比如,在6层板中,我们可能会增加两个专用的内部信号层让高速信号走在内层,受到更好的保护;在8层板中,我们甚至可以规划出多个电源域(比如1.8V, 3.3V, 5V各占一层)和更完整的地平面。

所以咱们常用的PCB层数,是在 成本复杂 和 性能需求之间取得的一个完美平衡。对于绝大多数应用,这个平衡点就落在4-8层这个区间。所以,不是我们做不了更多层,而是在当前的项目需求下,没必要,而且PCB层数越多,板子也越贵


02

什么情况会用到高多层PCB?

那么,在什么情况下我们会用到16层、24层甚至更多的PCB层数呢?主要是以下几个因素:

1、信号数量与速度的提升

想想现在的CPU、GPU、FPGA芯片,动辄成百上千个引脚,尤其是高速串行总线(如PCIe 4.0/5.0、DDR4/DDR5内存)。

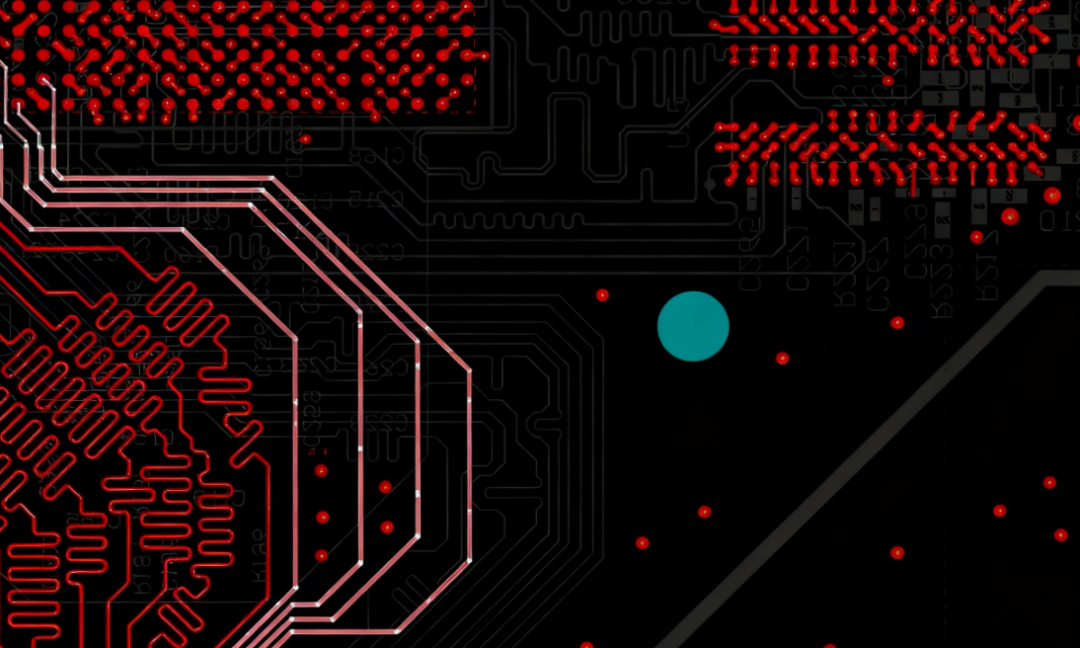

这些信号不仅数量多,而且速率极高(GHz级别)。它们需要等长、等距、有完整参考平面的布线环境。8层板的布线通道很快就会被占满,而且很难保证所有关键信号都能拥有理想路径。增加层数,相当于从平面立交桥升级到多层立体交通枢纽,为海量高速信号提供专属的高速车道。


2、电源系统的极度复杂化

一颗高端芯片可能需要核心电压、I/O电压、内存电压等多种电源,且对电压纹波噪声要求极高。在高多层板中,会设计独立的、完整的电源层。一个24层板,可能其中就有4-6层是分配给不同电源的。这确保了每个芯片都能就近获得稳定、干净的电源,避免了因电源问题导致的系统崩溃或性能下降。


3、信号完整性与EMC的要求

信号频率越高,PCB就需要更多层数,这主要是为了保障信号完整性和电磁兼容性。高频信号对阻抗匹配串扰抑制传输损耗极为敏感,多层结构通过提供完整参考平面和屏蔽层,为高速信号构建稳定传输环境。

信号层需紧邻以降低EMI,电源平面与接地平面应相邻形成低电感路径。常见的6层板叠层之一是“信号-地-电源-信号-地-信号”,通过分层实现信号隔离与电源优化 。还可以通过散热层和导热孔解决高频芯片的散热问题。


典型应用场景:

  • AI服务器/数据中心交换机: 这是高多层板最大的需求方。大量的GPU卡、高速网络接口,需要高多层PCB板来支撑其庞大的数据吞吐。

  • 高端通信设备: 如5G基站的核心网设备,处理着海量的无线数据。

  • 超级计算机/高性能计算(HPC)集群。

  • 高级别的军工、航空航天电子系统。

所以,当你看到一块20层以上的PCB时,它背后承载的往往是顶级的数据处理能力和极端可靠的性能要求。


03

多层板的生产,难在哪里?

从8层到20层,每增加一层,制造的难度和风险都是成倍上升的。这就像咱们盖楼,盖2层小楼和盖20层高楼,所用的技术、材料和工艺完全不是一个量级。

为了让大家更好地理解高多层PCB生产的难点,下面咱们就用问答的形式来聊聊,并以咱们电子行业的老朋友——嘉立创——来举例。

如今嘉立创确实可以算是家喻户晓了。无论是学生、DIY爱好者还是咱们工程师,从最初的PCB打样,到元器件采购、电路调试,甚至产品外壳和包装箱,嘉立创提供的一站式服务,实实在在地提供了方便,可以说是咱们行业的福音。

那么,当他们面对高多层板这种高端制造时,又是如何攻克难关的呢?


难题一:层与层之间怎么对齐?

想象一下,要把20多张画着精密电路的胶片(每一层的内层芯板)完美地对齐,误差要控制在几十个微米以内,有多难?层数越多,累积的误差风险就越大。对不准的后果很严重:钻孔时,钻头可能无法准确连接不同层上的焊盘,导致开路或短路,整板报废。

> 嘉立创是怎么做的:

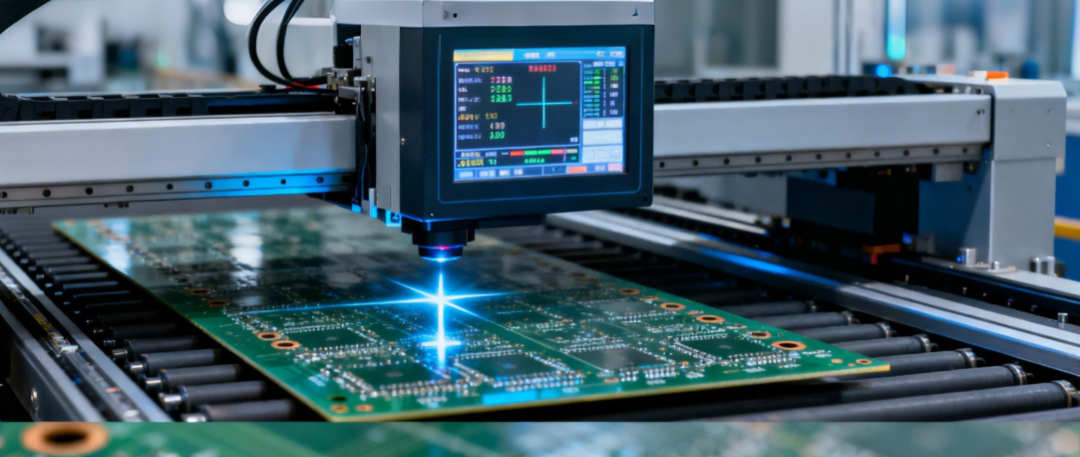

在高多层板制造中,采用高精度对位系统激光定位靶标技术。通过在每层板上刻蚀精密的对位标,配合全自动光学对位设备,确保每一层在压合前都处于最佳位置,将层间错位风险降至最低。


难题二:阻抗和信号完整性怎么保证?

高多层板上的信号大多是高速信号,每一根走线都像射频传输线,必须精确控制它的特性阻抗(比如单端50欧姆,差分100欧姆)。阻抗如果偏差大,信号就会反射、衰减,最终导致数据传输出错。

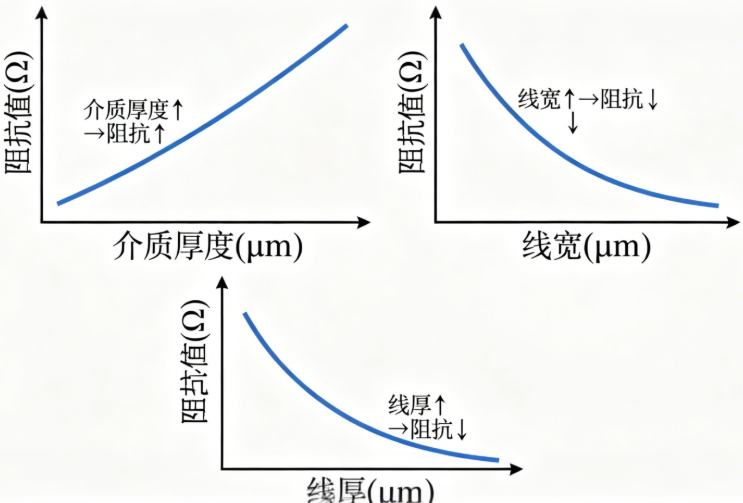

而影响阻抗的关键因素——介质厚度、线宽/线——在十几层的压合后,要保证整体均匀性和一致性,非常困难。

 嘉立创是怎么做的

通过强大EDA仿真软件进行前期叠层设计和阻抗计算,并在生产过程中使高性能的介质材料来保证介质均匀性。同时,严格的流程管控确保线宽线距蚀刻精度,从而实现对阻抗的精准控制,保障咱们设计完美的呈现在最终的电路板上。


难题三:散热与可靠性

高多层板常用在高功耗芯片场景,热量一旦闷在板子里散不出去,芯片就容易过热降频,长期看还会影响产品寿命。层数越多,热量传导路径越长,散热就越困难。

嘉立创是怎么做的

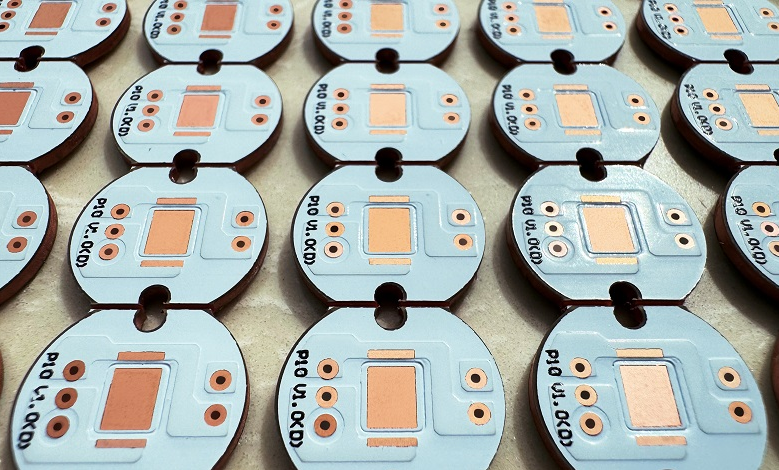

提供多种散热增强方案。例如,使用高导热系数的芯板和预浸料;在芯片正下方区域密集布置散热过孔,将热量高效地传导至板卡背面的大面积铜皮或散热器上;对于极端散热需求,甚至可以引入金属基板(如铝基) 或埋入铜块技术来进行散热。

图源嘉立创官网

难题四:成本与良率

高多层板意味着:

  • 更贵的材料: 高频高速、低损耗的特种材料成本远高于普通FR-4。

  • 更长的流程: 需要多次压合、精密钻孔(激光钻孔)、沉铜电镀等复杂工序。

  • 更低的良率: 任何一个环节的微小瑕疵,都可能让一块价值不菲的板子报废。
    这正是高端PCB价格高昂,且在当前AI热潮供不应求的核心原因。

嘉立创是怎么做的

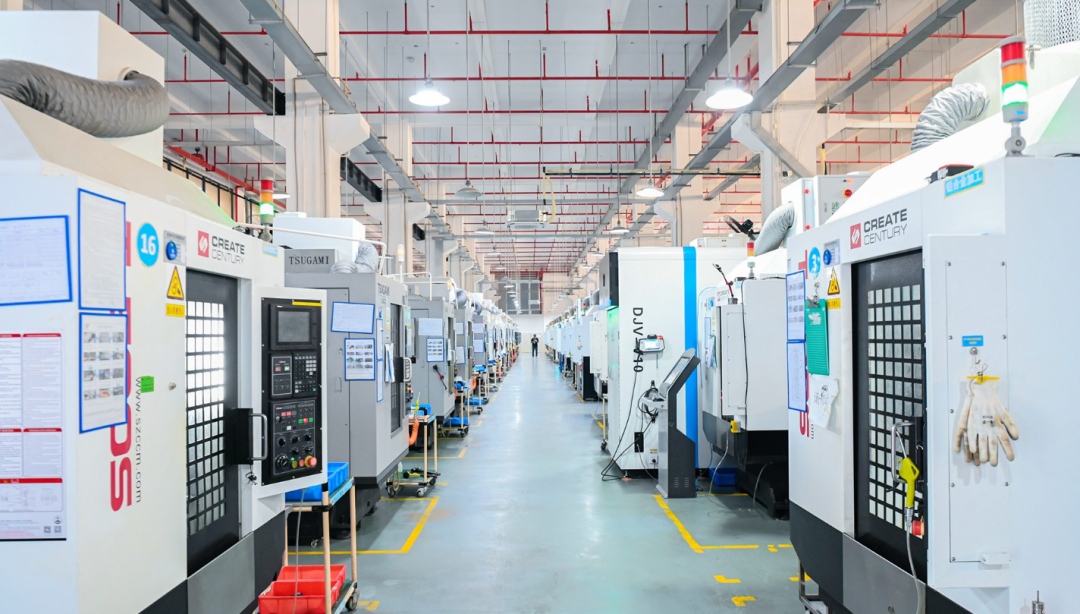

通过规模化生产、智能制造和全流程质量监控来提升良率、控制成本。在生产的每一个关键工序(如内层蚀刻、压合后、钻孔后)都设置了AOI(自动光学检测) 和电性能测试等关卡,确保问题被及时发现和处理。这使得能够在保证高端品质的同时,也有更具市场竞争力的价格,降低了高多层板打样的门槛。

聊到这里,您应该已经明白,高多层PCB制造是一项融合了材料科学、精密机械和电子工程的系统性工程,是对一个工厂综合技术实力的终极考验。

嘉立创,正致力于成为您迈向高端硬件设计之路上最可靠的制造伙伴面对咱们工程师和企业在高端产品研发上日益增长的需求,嘉立创的高多层PCB业务已经做好了充分的技术储备和产能准备。将以往只有大公司才能从容使用的先进PCB制造能力,赋能给咱们每一位硬件工程师。

如果你的项目需要强大的硬件平台来承载,需要用到多层板时,请记得嘉立创的高多层PCB服务,能有效满足咱们的实物打样需求。

让我们一起,把设计,做得更牛逼。

来源:硬件笔记本
HPC电源电路信号完整性电磁兼容光学航空航天电子消费电子芯片材料
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-12-03
最近编辑:8月前
硬件笔记本
本科 一点一滴,厚积薄发。
获赞 158粉丝 51文章 1109课程 0
点赞
收藏
作者推荐

做硬件工程师的好处就是省钱,家电坏了可以自己修,拆机一看,走线如蜘蛛网,让我见识了什么是小厂。

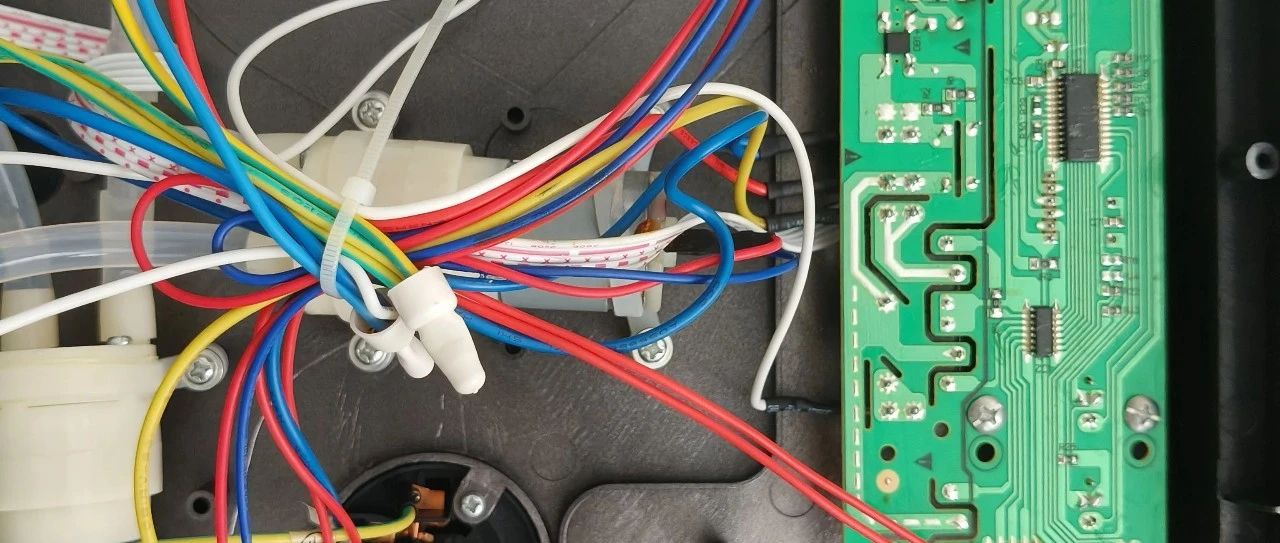

炎炎夏日,家里的茶吧机突然罢 工,这可急坏了全家人。这台陪伴我们多年的设备主要功能包括注水、加热和保温,而这次出现的关键问题就是加热功能完全失效了。作为一名硬件工程师,我想着自己动手修理一下,最后花费10.9元修好。这篇文章主要是用来记录一下生活中的这个简单维修的小插曲,希望这个小小的案例,能够为遇到类似问题的朋友提供一些参考。011设备外观解析 这台茶吧机体型不小,刚开始拆解时不太顺利,但慢慢就上手了。先来看看它的整体外观。左侧配备一个玻璃茶壶用于保温,上方可放水,并配有显示屏用于显示水温;右侧既能放水,又能为烧水壶加热烧开水。细节方面,左上角是放置玻璃茶壶的区域,贴有"小心烫伤"的警示语;右上角是耦合器,专门用于加热烧水壶;正面设有五个触控按键:保温、出水、加热、水壶注水和电源开关。打开下方的两扇门可以看到,上层空间用于放置纸杯等物品,下层专门放置桶装水。设备背面设计,AC电源线旁设有红色电源开关按钮,下方有类似风扇的开孔(实际并未安装风扇,因整机功耗不高)。给开关来一个特写吧,一般咱们都是常开的。021拆解过程 下面开始进行拆解,产品一般正面讲究好看,所以一般要从设备的后面开始进行拆解,后面有3颗螺钉,先用螺丝刀把它取下来,于是茶吧机上面这一部分就露出来了,可以看到左右两边各有一个出水管,用于给两边的水壶放水,中间有一根5P 2.0间距的排线,用于连接OLED温度显示屏。再把它平放,取下后盖的M3*6的八颗螺丝打开一看,跟预想的一样,空间很大,但东西很少,这里很简单,就不展开说了,只是想带大家看看里面是什么样子的。要想把主板拆下来,正面从下往上看还有三颗螺丝,咱们把它们一颗颗取下来,可能有人注意一个细节,这螺丝刀用胶布包裹,裹得有点丑,日复一日,跟我征战多年,如今它仍在坚持。马上就要见到庐山真面目了,螺丝取下来后,就可以把主板一侧直接翻过来,我呢个神,不看不知道,一看吓一跳一看,很明显这就是小厂的手笔,这里面的走线就像蜘蛛网一样,把所有的线扎在一起就完事儿。走线再乱,不过有个地方,我还得夸夸他们,大家可以看到这里有一个细节,有一根地线是接着机箱外壳的,家用电器,特别是交流220V,安全是第一位,这一点厂家做的还是挺好的。咱们把图片放大,给接地也来个特写吧,机箱上面还有接地符号标注。031主板概述 用螺丝刀取下连接外壳的地线后,就可以把整个工作台搬走,这样就更方便我来找问题了,再给电路板背面来个特写。可以看到,板子的上半部分有AC220V强电,可以明显的看到板子有开槽,主要用于增强爬电距离。下半部分是弱电控制部分,中间偏下是控制芯片,靠近左边是驱动芯片,用于驱动三极管或者MOS管来驱动继电器开关对烧水壶进行加热或保温。这里有个细节,可以看到整个板子都是刷了三防漆的,可用于隔离湿气、盐雾、霉菌等环境侵蚀,提升绝缘性、防腐蚀能力及机械强度,从而延长电路板的寿命。主芯片和驱动芯片的丝印都被磨掉了,完全看不出型号。再看板子正面,居然是很久没看到过的单面板,我以为现在的产品至少都是两层板了,整体元件也很少。这种弹簧按键说实话,比较好奇,因为见的比较少,可能是我平时做的产品不一样吧。火线零线和地线都是通过PCR250弯针直插片接触,通过控制继电器的开关来进行加热和保温。如下是AC220V输入经过X电容,然后通过背面的贴片桥堆整流,通过电解电容进行滤波,再通过变压器进行降压为主芯片和驱动芯片所用的3.3V电压。041维修过程 简单测试了一下主板各电压都是正常的,故障现象为无法加热,怀疑三个地方:1、驱动控制电路的问题;2、继电器本身的问题(能否正常开关吸合);3、耦合器本身问题。简单测试了一下各个电压,发现都是正常的,电路板本身有三防漆也不太方便操作,可能检查不全面,也没有发现断路的地方。鉴于时间关系,平时又很忙,这次打算做个懒人,为了快速将设备修好,我直接淘 宝买了一个同样的主板,还有一个耦合器的公母头,等物料到了之后再进行逐一更换排查。首先主板到了,更换后没有效果,还是不能加热,幸好事前业跟老板有沟通。在不安装,无螺丝痕迹的情况下,可以直接退货。这里要感谢一下这个老板,服务态度超好,我说要退货,连着两天给我打电话叫我不要忘了。第二天,我的耦合器也到了,总共花费10.9元。耦合器更换后,直接就可以加热了,所以问题就出在耦合器身上。那咱们再来看看耦合器,耦合器的背面各螺丝紧锁,连接正常。从正面看好像也没什么问题。于是我把里面的弹片取下来看,可以明显看到中间有一圈发黑且磨损的地方,估计是接触不良。判断为长期使用中,烧水壶的频繁取放导致触点磨损,造成接触不良。如果更换耦合器无效,可尝试更换烧水壶底部的耦合器部件。今天的分享就到这里,希望对你有帮助声明: 声明:原创文章,转载请注明出处。本号对所有原创、转载文章的陈述与观点均保持中立,推送文章仅供读者学习和交流。文章、图片等版权归原作者享有,如有侵权,联系删除。 来源:硬件笔记本
