抢占先机!这波RV1126B芯片的红利,手快的已经吃上了

10月前浏览223
大家好,我是王工。

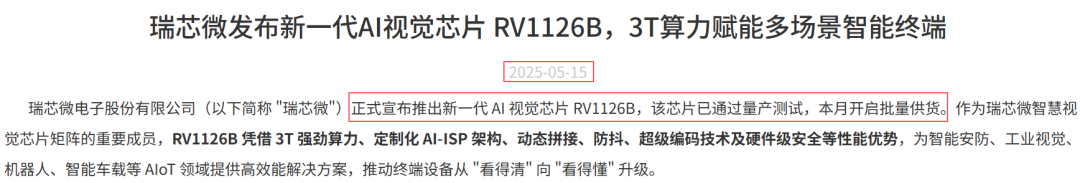

2025年5月15日,瑞芯微官网正式宣布推出新一代 AI 视觉芯片RV1126B,该芯片已通过量产测试,本月开启批量供货。

消息一出,就在圈里传开了。RV1126B确实有点东西,专业级的ISP,复杂光线环境下表现很稳,再加上独立的NPU,算力有3TOPS,正好卡在了AI视觉市场爆发这个节点上,性价比特别能打。
跟性能更强、但也更贵的RK3576比,RV1126B算力也不差,但图像处理更专业、推理架构也优化得更好。跑YOLOv5s这类常规模型,实际效果差不了多少,成本却低了一大截。像智能门锁、安防摄像头、工业检测这类中端应用,用它正合适——够用,好用,还不贵,大大降低了AI产品的开发和量产门槛。

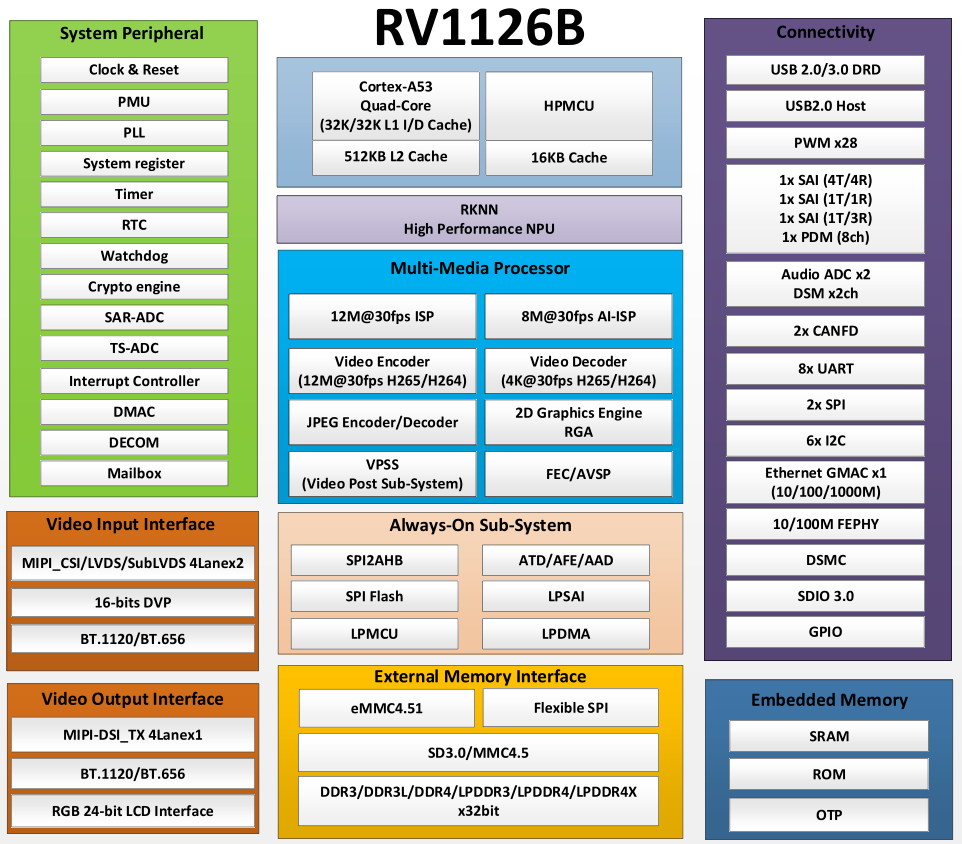

RV1126B资源框图(图源灵眸官网)

说白了,就是性能强,还划算。

看到机会的厂家不少,但真正能快速响应、把产品做出来的却不多。公司本身得有一定的技术底子,才能在这么短的时间内开发出好产品,抢到这波市场红利——正所谓“天下武功,无坚不摧,唯快不破”。

广州灵眸科技就是反应特别快的那一家。他们迅速跟进,基于RV1126B推出了自己的开发板EASY-EAI-Nano-TB。这板子不光接口丰富、性能稳,最关键的是,从画图、打板、测试到文档编写,前后不过两三个月。真正让我们见识到了,什么叫做“快”,什么才是扎实的技术实力。

灵眸这家公司专注AI十几年,集设计、研发、生产和销售于一体,确实不是说说而已。

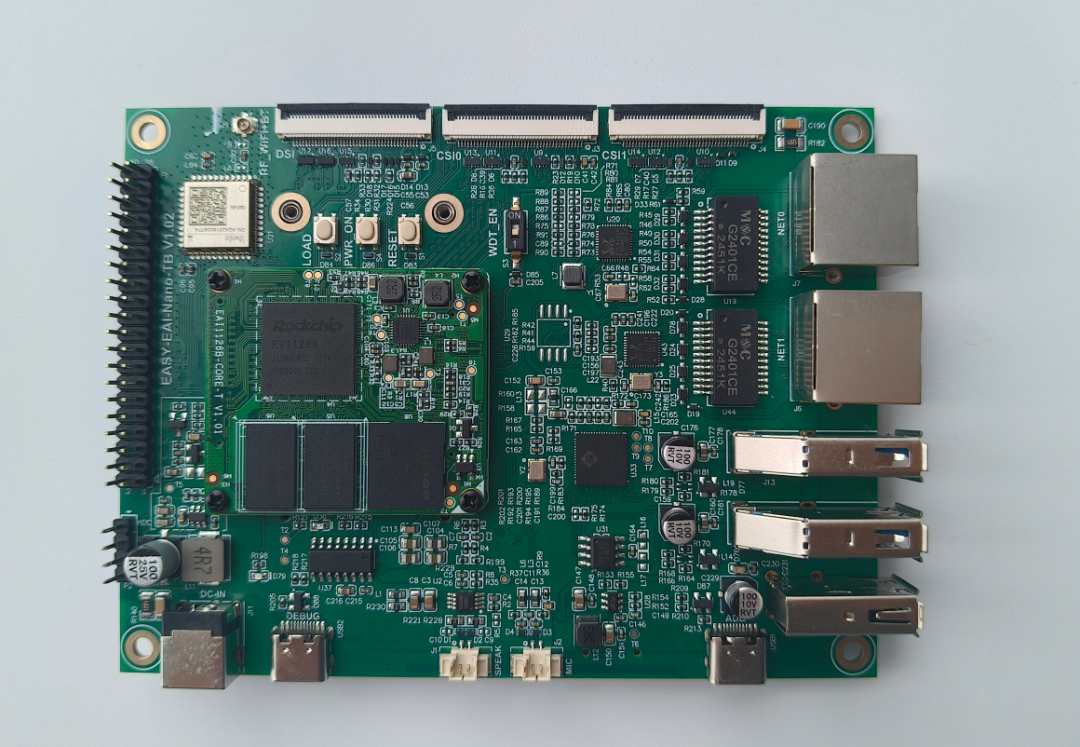

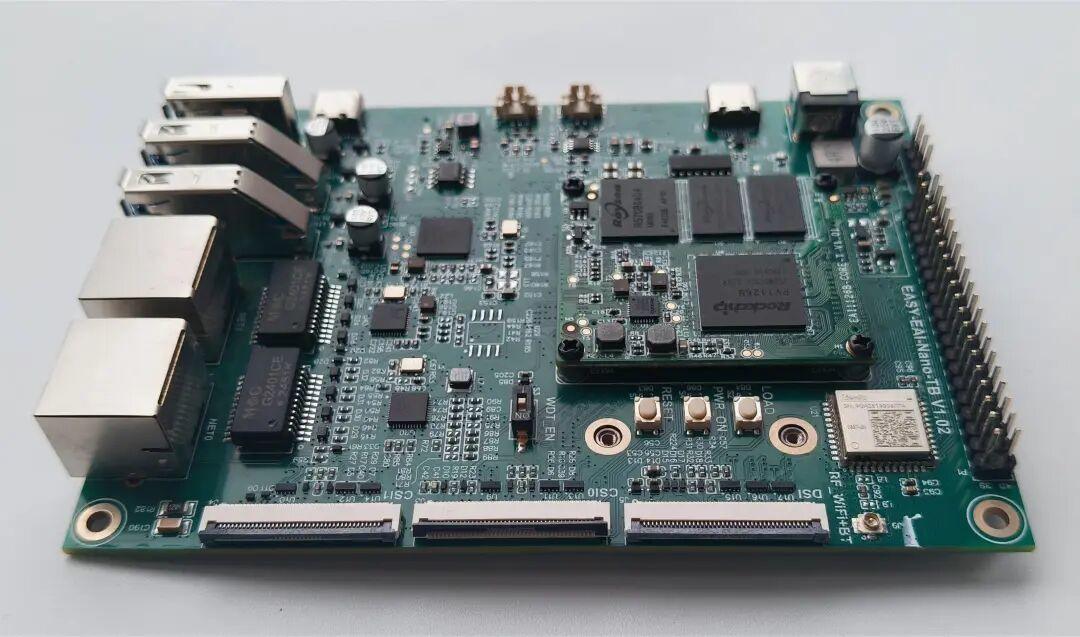

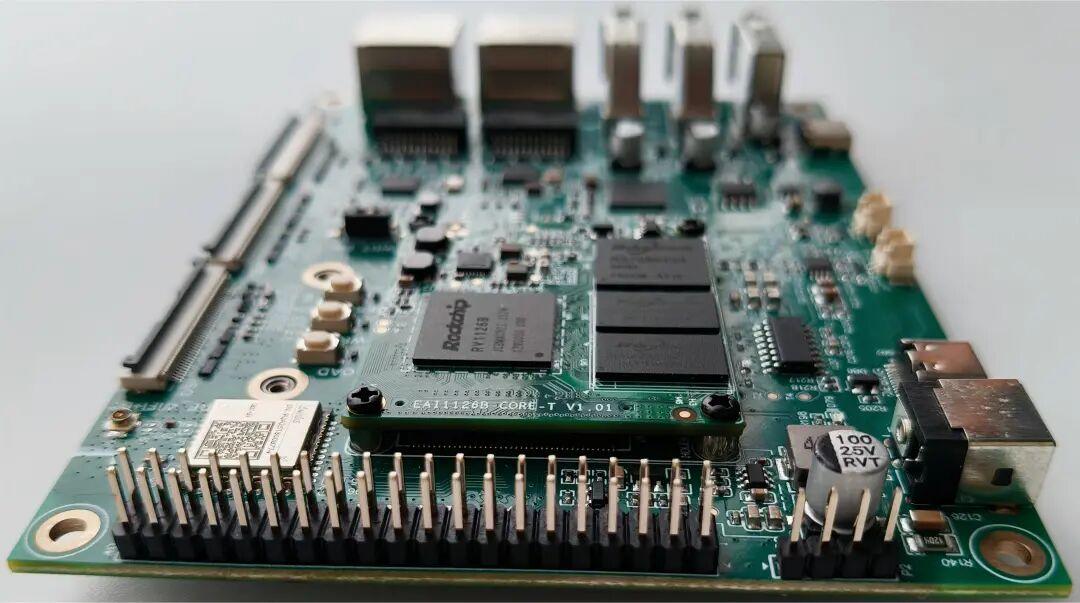

EASY-EAI-Nano-TB正面图片

下面咱们带大伙一起来了解一下这块板子吧,它把“高性能”和“方便用”完美结合了起来,从硬件、软件到学习资料,都给你安排得明明白白,最关键的是,性价比真的高。


011

硬件介绍

1、硬件整体介绍

这套EASY-EAI-Nano-TB开发板采用了一种非常专业且实用的设计:核心板+底板。核心板把RV1126B芯片、内存、存储这些核心部件都做扎实了,稳定可靠,直接拿来开发或者做产品都行。底板上该有的接口也配得挺全,摄像头、网口、Wi-Fi都有,还带一个扩展口,接4G模块、屏幕什么的很方便。整体就是为AI视觉项目准备的,该有的都有,上手就能用。

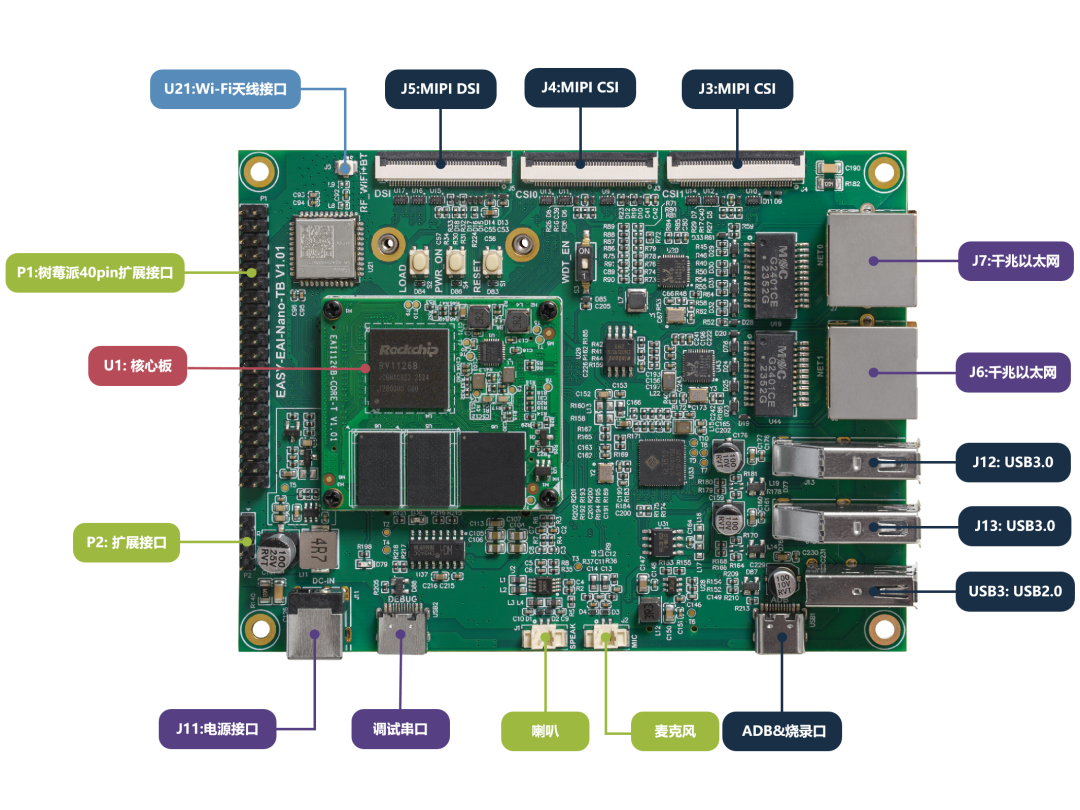

EASY-EAI-Nano-TB整体图片(图源灵眸官网)

2、核心板介绍

核心板型号:EAI1126B-Core-T,你可以把核心板想象成整个系统的大脑和心脏,所有最核心、最关键的部件都高度集成在这张小小的板子上。

  • “最强内核”RV1126B芯片:这就是咱们刚才说的性价比王牌。自带3TOPS的NPU算力,跑YOLOv5s这类常用AI模型实测效果和RK3576非常接近,但价格友好得多。它还集成了专业的ISP图像处理器,能搞定500万像素和复杂光线,专为视觉项目而生。

  • “满血”配置:边框尺寸为43mm x 38mm,别看它小,内存DDR、存储eMMC、电源管理芯片PMIC,这些核心部件一个不少,全部精心布局在核心板上。这意味着它的运行非常稳定可靠,已经是一个完整的最小系统了。

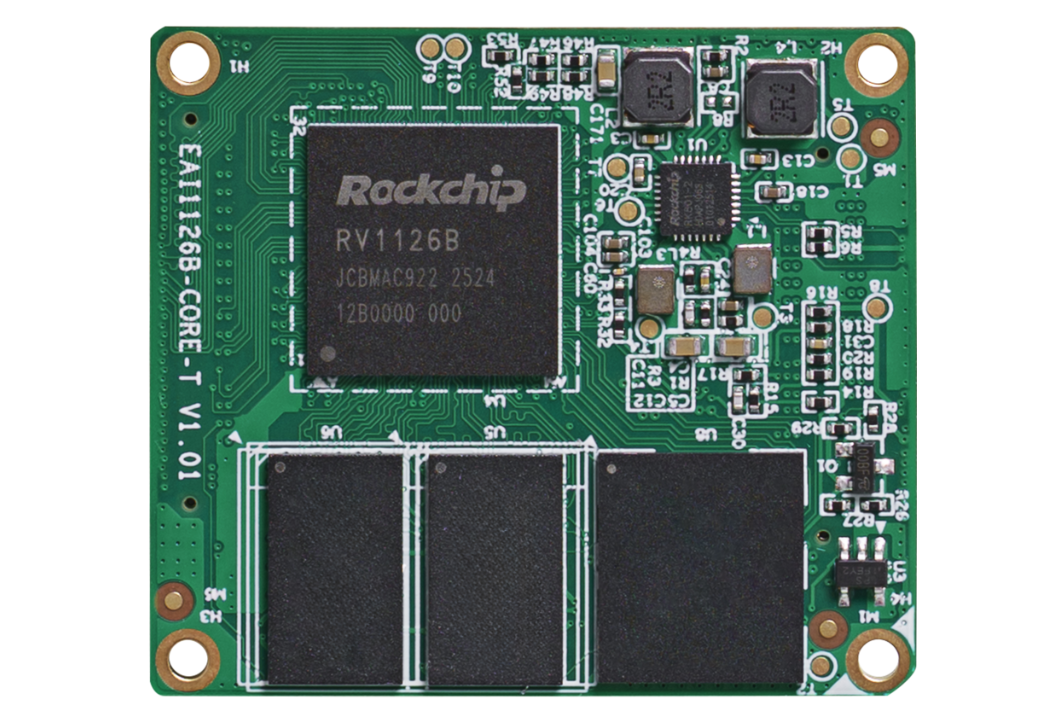

    EAI1126B-Core-T 正面(图源灵眸官网)

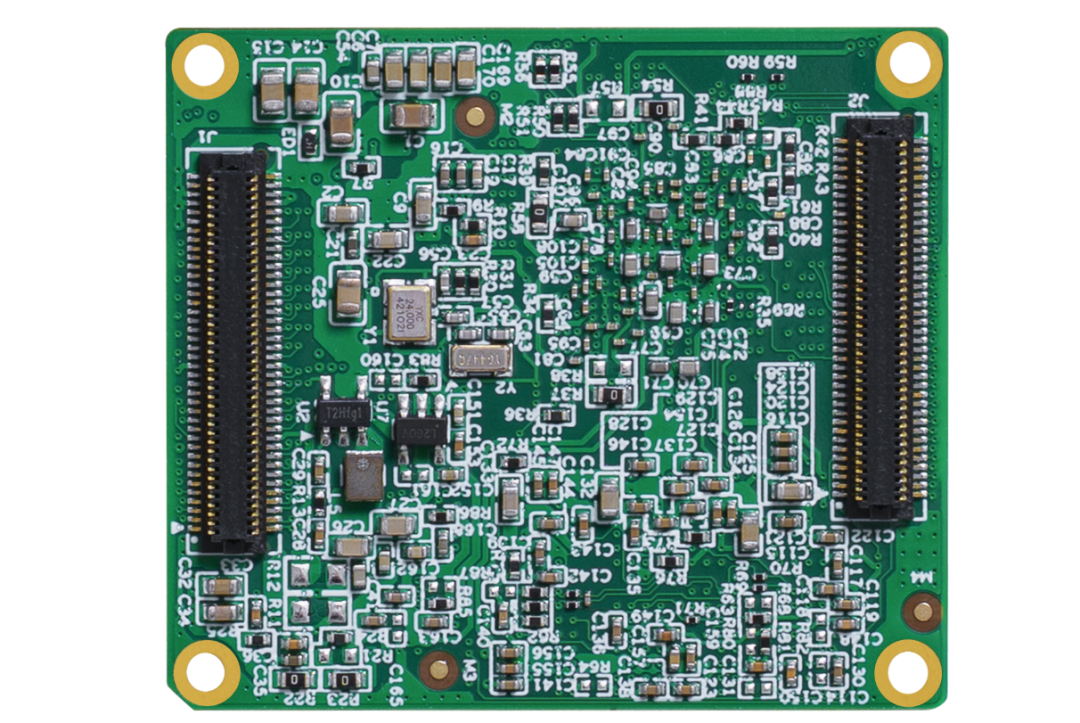

     EAI1126B-Core-T反面(图源灵眸官网)

    • 工业级标准:核心板采用高速板对板连接器,共有160个引脚,通过2个板对板连接器引出,连接器是80pin,0.5mm间距,3mm高度。比用排针插接更稳定,抗震动、抗干扰能力更强。这种设计就是为了让你以后的产品能应对各种复杂环境,不仅适合学习,更适合直接拿来做产品。

    简单说,你项目里最贵、最不能出错的部分,核心板都给你打包做好了,你不用自己操心怎么给RV1126B芯片画电路图,直接拿来就用,省心又省力。


    3、底板介绍

    底板就是核心板的“扩展基地”。核心板负责核心计算,底板则负责把它的能力“引出来”,让你能轻松连接各种外部设备。

    开发板尺寸为120×90mm,板子方方正,布局整洁,光看这做工就很有品质感。

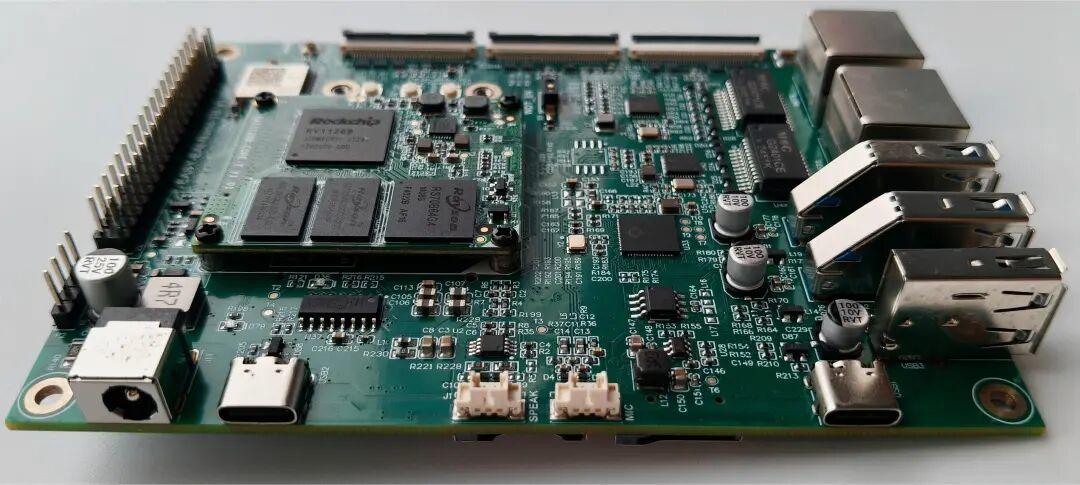

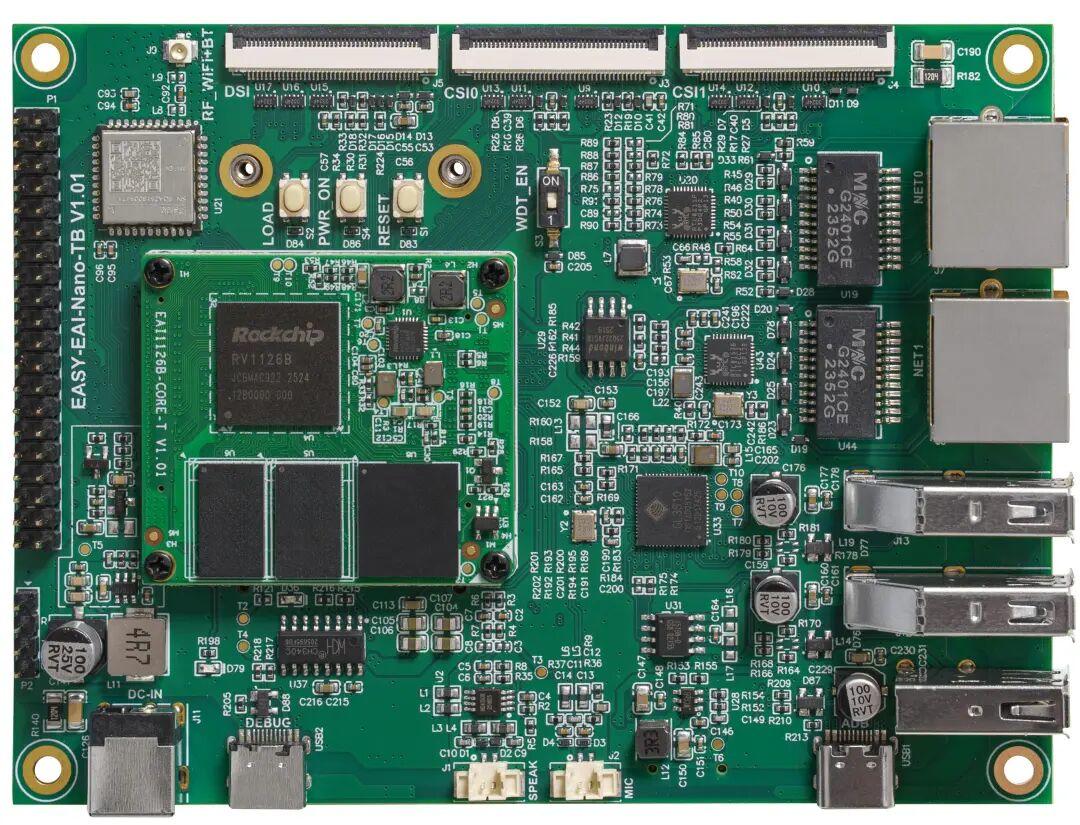

    产品正面图片(图源灵眸官网)

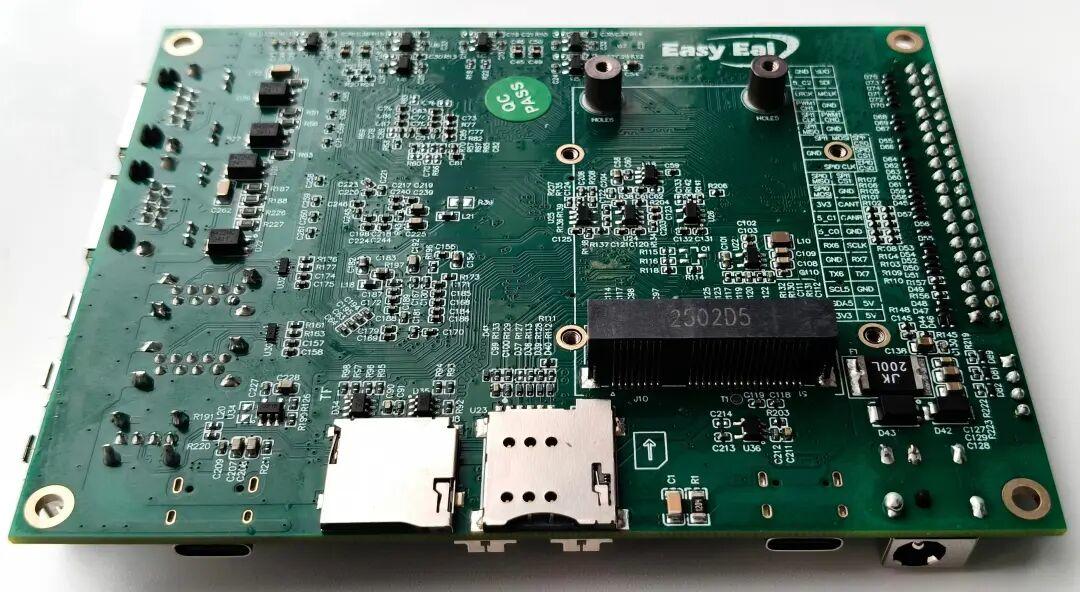

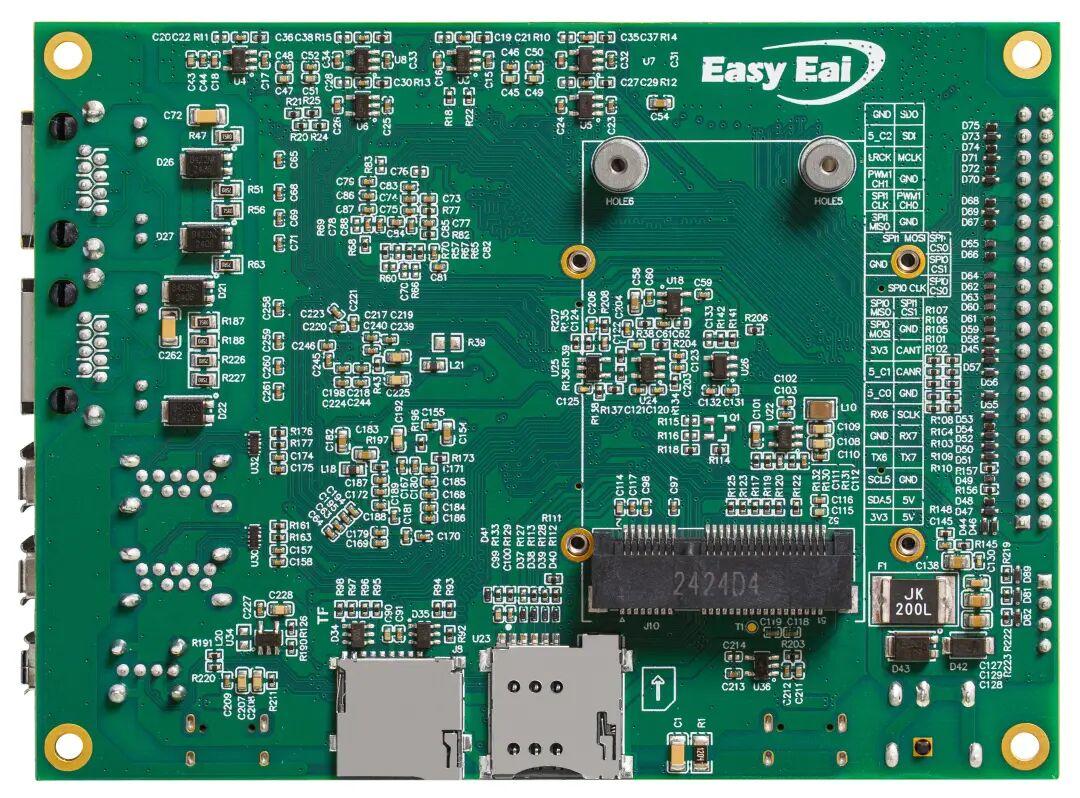

    产品背面图片(图源灵眸官网)

    下面咱们来介绍一下开发板的细节

    我们从左往右看,这一侧密集排布了多个实用接口:首先是三个USB Type-A接口,左边第一个为USB 2.0,右边两个是速度更快的USB 3.0;紧接着是两个千兆以太网口,支持10/100/1000Mbps自适应速率。

    尽管这一区域总长度只有90mm,但接口丰富、布局紧凑。这种侧立式USB针座的设计,有效节约了空间,让板子在有限尺寸内实现了更强的扩展能力,选型考虑得很周到。

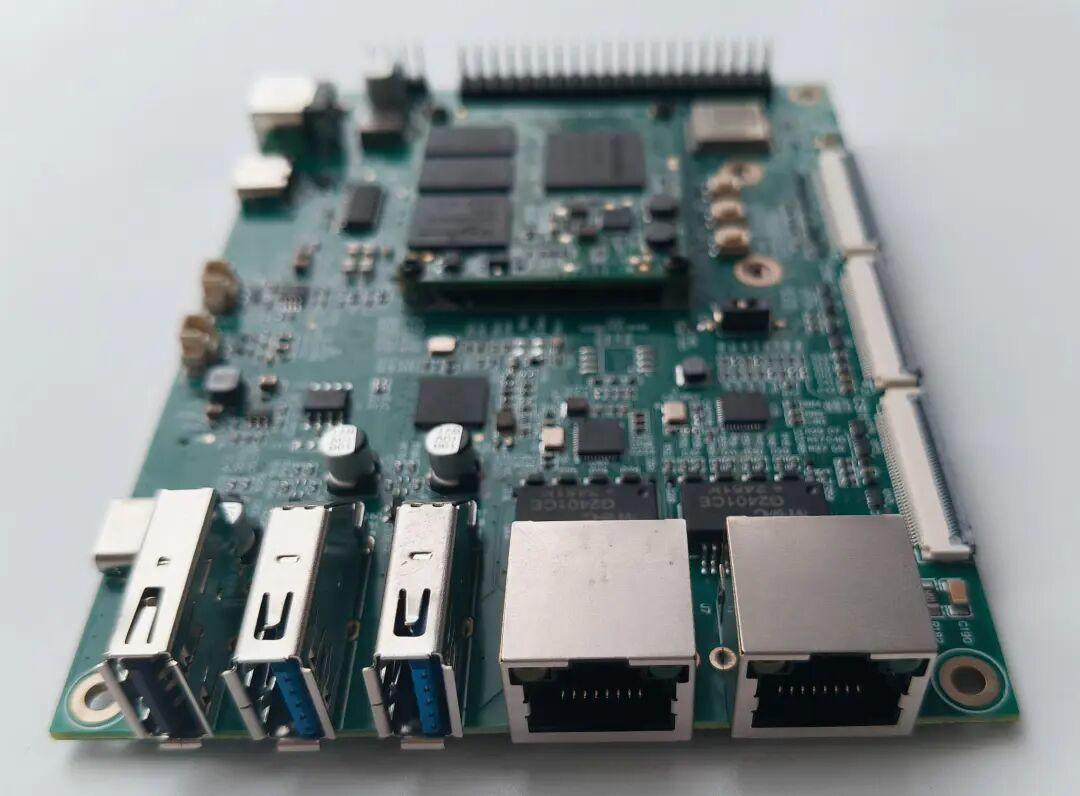

    USB口和以太网口

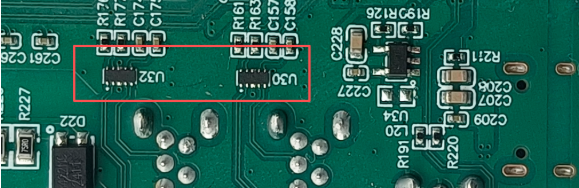

    USB信号线上都有贴片ESD静电管,有效进行ESD静电防护。

    贴片ESD静电管


    板载三个采用FPC插座的MIPI接口,其中包括两个MIPI CSI 4-Lane图像输入接口和一个MIPI DSI 4-Lane显示输出接口。配套摄像头模组支持即插即用,可快速完成图像采集。

      MIPI CSI和DSI接口


      显示接口也做了ESD静电防护。旁边是一个集成的DB37三模无线通信模组,支持WIFI,蓝牙和星闪等多种无线通信方式,并带有一个IPX接口的WIFI天线连接器。

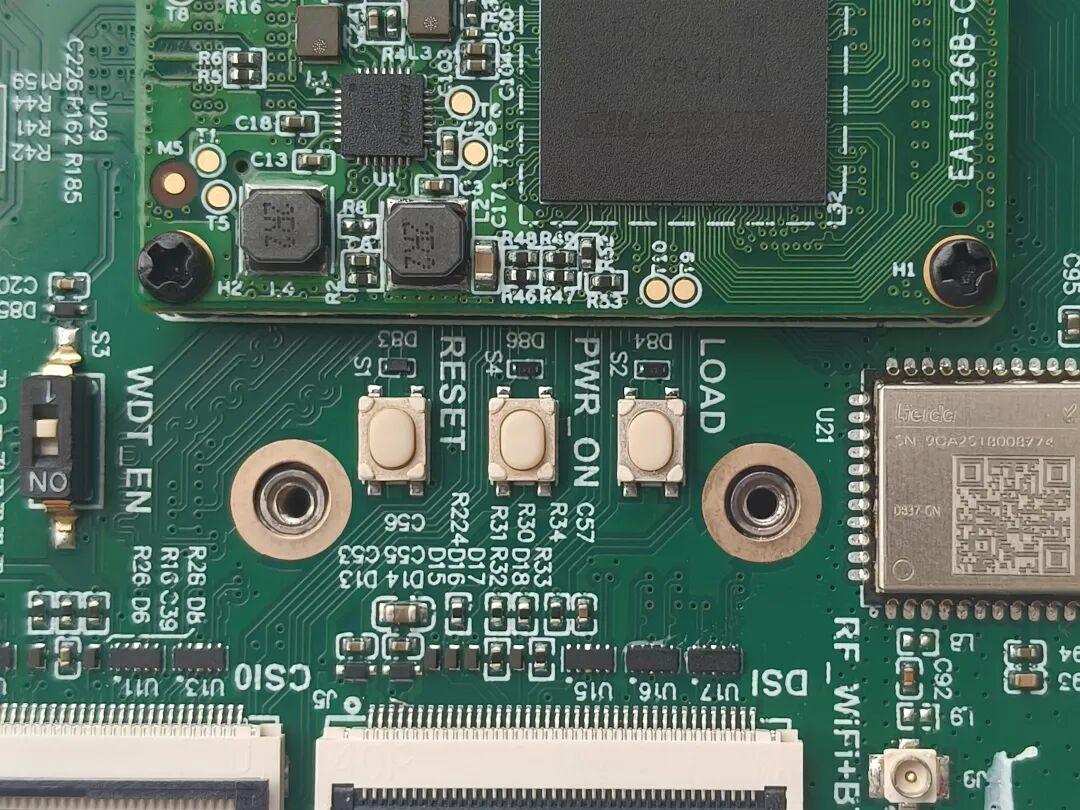

      旁边有三个米白色按键,分别对应RESET,PWR_ON和LOAD功能,这种按键手感比较好,也方便咱们进行开发调试。

      星闪模块和按键


      主板上集成了一组2x10x2.54mm规格的扩展排针,提供了ADC、I2C、串口等多种常用接口资源。旁边还预留了一组1x4x2.54mm的单排针,同样包含了ADC和UART等信号接口,方便用户快速进行功能扩展和调试。

      2.54mm间距排针


      主板的供电采用标准的5.5mm DC插座,输入电压为12V,建议使用12V/3A的电源适配器,以保证稳定运行。

      设备还配备了两个USB Type-C 2.0接口,分别用于串口调试和ADB连接或系统烧录。中间有两个米白色的1x2-1.25mm间距音频针座,分别用于喇叭输出和麦克风输入,方便语音功能的扩展和使用。

      电源,USB TYPEC和音频接口


      板子背面还集成了三个实用的扩展接口:TF卡槽、SIM卡槽和MINI-PCIE卡槽。

      • TF卡槽:可插入TF卡进行数据存储,支持SDIO3.0协议,信号电压支持1.8V和3.3V动态切换。它还支持从TF卡启动系统,非常方便。

      • SIM卡槽:插入SIM卡后,开发板即可接入移动网络,实现上网、数据传输或远程通信功能。

      • MINI-PCIE卡槽:这个接口基于USB2.0信号(不支持PCIE),常用于扩展4G通信模块或其他USB接口的通信模组。

      TF卡槽、SIM卡槽和MINI-PCIE卡槽


      大家仔细看会发现,SIM卡槽旁边有非常清晰的丝印标识,右下角还特意设计了一个防插反的缺口,并且明确标注了插入方向。这些细节做得很到位,能有效防止插错。

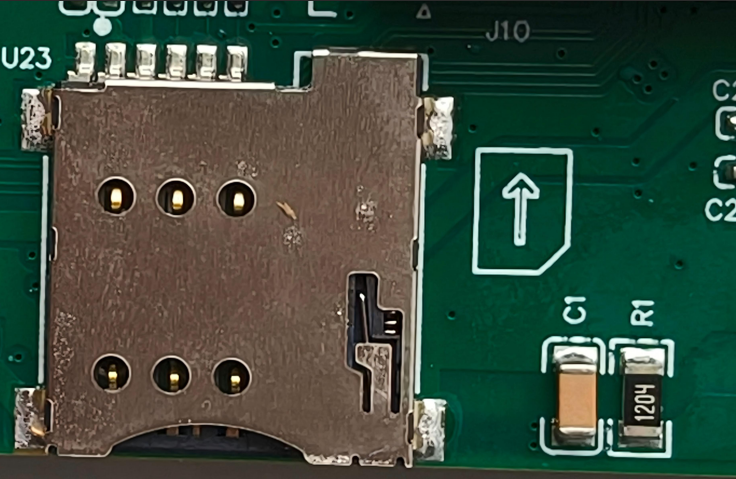

      SIM卡丝印

      所以,这块板子接口非常丰富,通过底板可以轻松连接核心板这个"大脑",让你快速验证各种功能,大大缩短开发周期。


      4、开发套件介绍

      这套EASY EAI Nano-TB开发套件配置非常齐全,您拿到手就啥都有了:主板、电源、数据线、8寸大屏、摄像头、Wi-Fi天线、喇叭,连背光驱动板都备好了,接上电就能直接开始做项目,特别省心。

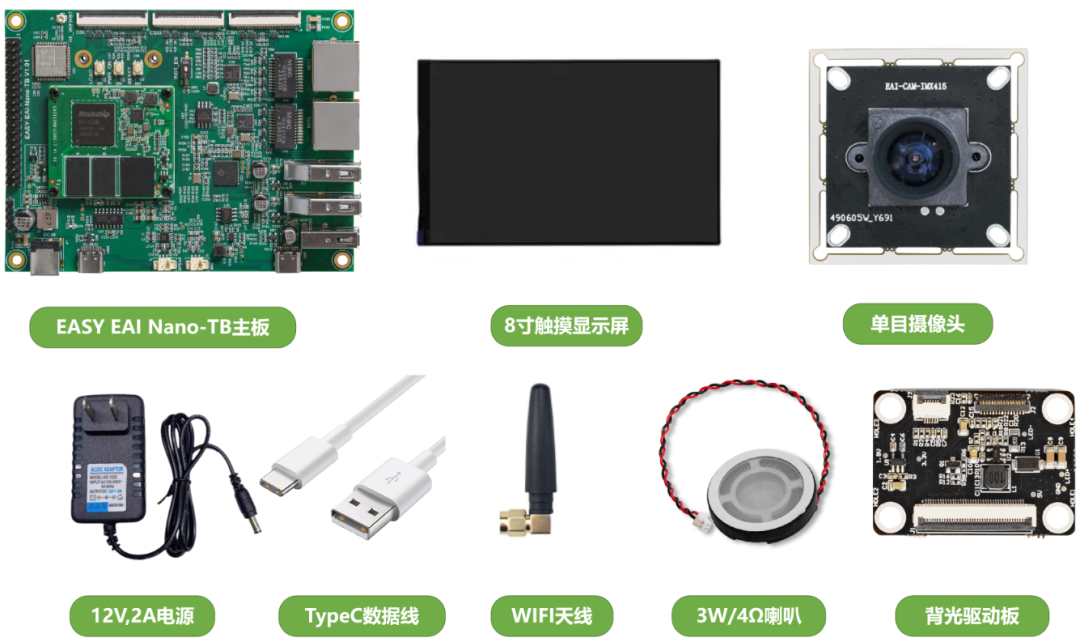

      开发套件(图源灵眸官网)


      021

      软件介绍

      光有好硬件不够,软件生态和支持才是能不能做下去的关键。软件资料咱们一句话总结:保姆级的支持,新手也能跑通。

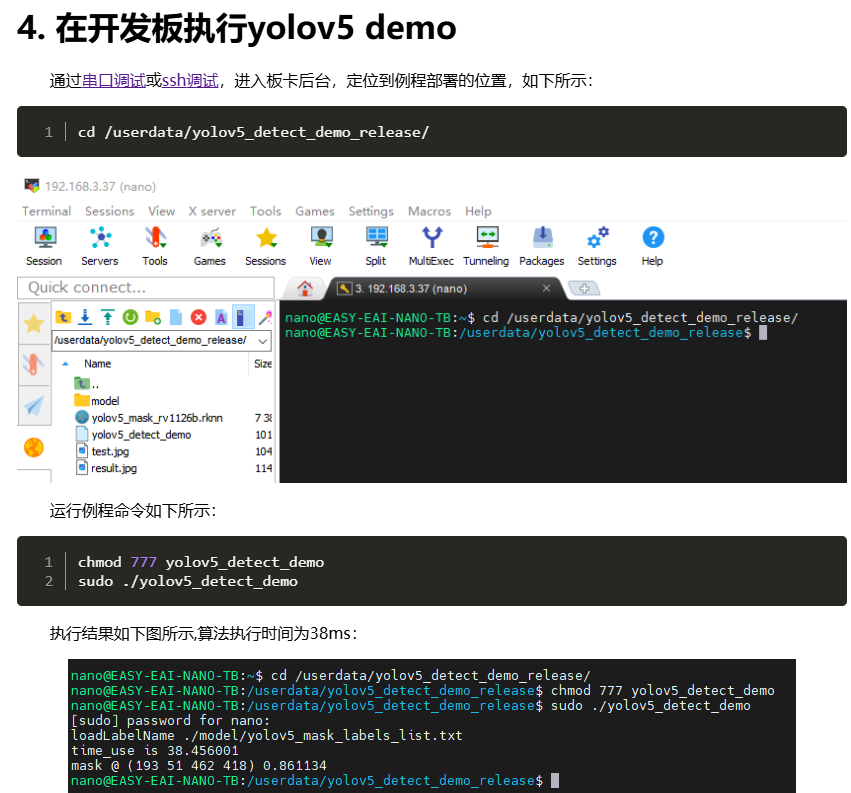

      在开发板执行yolov5 demo(图源灵眸官网)


      1、开箱即用:板子预装了Linux系统,拿到手通上电,跟着教程十分钟就能跑通第一个摄像头demo,成就感满满。

      2、资料是真的全:官方wiki资料站就是“保姆式教程”。从烧系统、编译代码到跑通AI样例,每一步都写得很详细。常见坑和解决方法都列好了,对新手极其友好。

      3、社区与成熟度:RV1126B方案成熟,社区里分享的资料多,遇到问题更容易找到答案和帮手。


      031

      开发资料介绍


      EASY-EAI-Nano-TB开发板资料全面详实,从入门到实战一站式覆盖,极大降低了用户的学习和开发门槛。资料种类丰富、结构清晰,主要包括:

      1、核心资料扎实可靠:提供完整SDK、固件及驱动源码,支持深度定制;数据手册、硬件设计指南及原理图开放下载,方便硬件参考和二次开发。

      2、入门教程贴心实用:包含环境搭建、编译工具链使用、系统烧录等基础教程,另附多个外设操作示例,新手能快速上手。

      3、实战案例与开发资源丰富:提供AI视觉处理、多路视频、物联网通信等典型应用源码及教程,附调试工具和常见FAQ,助用户快速定位问题、高效开发。

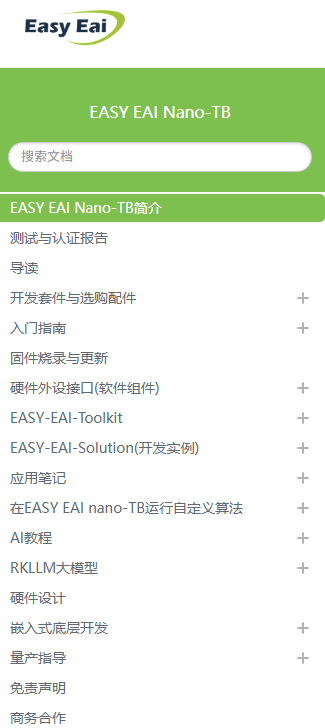

      开发资料目录(图源灵眸官网)

      所有资料持续更新,线上可一键下载,线下可获取支持,为产品落地提供全面保障。

      官网资料https://www.easy-eai.com/document_details/27/1085


      041

      总结

      总而言之,如果你在找一款专门做AI视觉项目、成本不高、性能扎实的开发板,同时希望资料齐全、好上手,那灵眸科技这套基于RV1126B的EASY-EAI-Nano-TB(核心板+底板)组合,是一个非常实在的选择。

      它接口够用、算力足够,配套完善,无论你是初学者做算法学习,还是工程师做产品开发,都能快速用起来,高效又省心。

      来源:硬件笔记本
