一文介绍模态分析、固有频率、振型、阻尼比、隔振，它们之间有什么关系？

吉他都有尝试弹过吧？不用会弹，你只要想象一下，轻轻拨动一把吉他的弦。它会发出一个特定的音高（比如Do），并以一种优美的、类似半椭圆的形状振动。如果你按住弦的中点再拨，它会发出一个更高的音高（高音Do），振动形状也变成了中间有个节点、两边反向振动的“8”字形。

这个简单的场景，就蕴含了我们元王想和大家要讨论的所有核心概念。它们是理解任何结构（从桥梁、飞机到你的手机）如何振动的关键。

01

核心概念介绍

1. 固有频率

固有频率是结构“天生”的振动倾向。任何物体（桥梁、大楼、机器）都有其自身一系列的、特定的振动频率。这是由它的质量、刚度和尺寸决定的固有属性，与外界无关。

当外界施加的激励频率（如风力、发动机转速、行人脚步）与结构的某一阶固有频率恰好相等时，就会发生共振。共振时，振幅会急剧放大，就像推秋千时，每次都在秋千到达最高点时顺势一推，秋千会越荡越高。共振是结构破坏的主要原因之一。

2. 振型

如果说固有频率是结构“喜欢”以多快的速度振动，那么振型就是它“喜欢”以什么样的形状振动。每一个固有频率都对应一个独一无二的振型。它描述了结构在以该频率共振时，每个点的相对位移情况。

一阶振型（频率最低）通常是最简单、能量最大的整体振动形态。高阶振型则更复杂，会出现振动幅度为零的“节点”。

3. 阻尼比

现实世界不是理想的，振动会因为各种“摩擦力”（如空气阻力、材料内耗）而逐渐停止。阻尼就是描述这种能量耗散效应的物理量。阻尼比则是衡量阻尼大小的一个无量纲参数。

为什么重要？ 阻尼是振动的“天敌”或“刹车”。

高阻尼：振动衰减得快，共振时的峰值也低。就像在油里推秋千，阻力很大，很难荡起来。

低阻尼：振动衰减得慢，一旦发生共振，会非常危险，振幅会变得极大。

阻尼比决定了系统是欠阻尼（会振荡衰减）、临界阻尼（最快回到平衡且不振荡）还是过阻尼（缓慢回到平衡）。

如果想要更详细的了解阻尼，可点击《CAE仿真中的"隐形之手"：阻尼》阅读。

4.模态分析

模态分析是一种研究方法，其目的就是找出一个结构的上述所有关键动态特性：各阶固有频率、对应的振型以及阻尼比。它就像是给结构做一次“动态体检”。

理论模态分析（有限元法）： 在计算机上建立结构的数字模型，通过计算求解出它的模态参数。

实验模态分析（EMA）： 在实际结构上安装传感器，用力锤或激振器敲击/激励它，通过测量响应信号来反推出它的模态参数。

这里有个类比，模态分析就是医生用听诊器、B超等工具（理论/实验方法）来检查你的心跳（固有频率）、脉搏形态（振型）和新陈代谢速度（阻尼比）。这样一听是不是对前面四个概念有了一个加强的理解。

对于模态分析，我在之前的文章中有详细的介绍，可点击《模态分析》阅读。

5.隔振

隔振是一种工程目标和技术手段。它的目的是减少或隔离振动从源头向敏感设备（或反之）的传递。比如，防止精密仪器受地面振动影响，或防止空调机组振动传到楼板。

它的核心思想是隔振设计的核心原则就是避开共振。通过设计，使系统的固有频率与主要的激励频率“错开”足够远。

02

它们之间有什么关系？

现在，我们把它们串起来，看看它们是如何协同工作的。

关系链：模态分析 (工具) →固有频率&振型 (内在属性) &阻尼比 (调节器) →隔振(最终目标)

模态分析是“诊断工具”

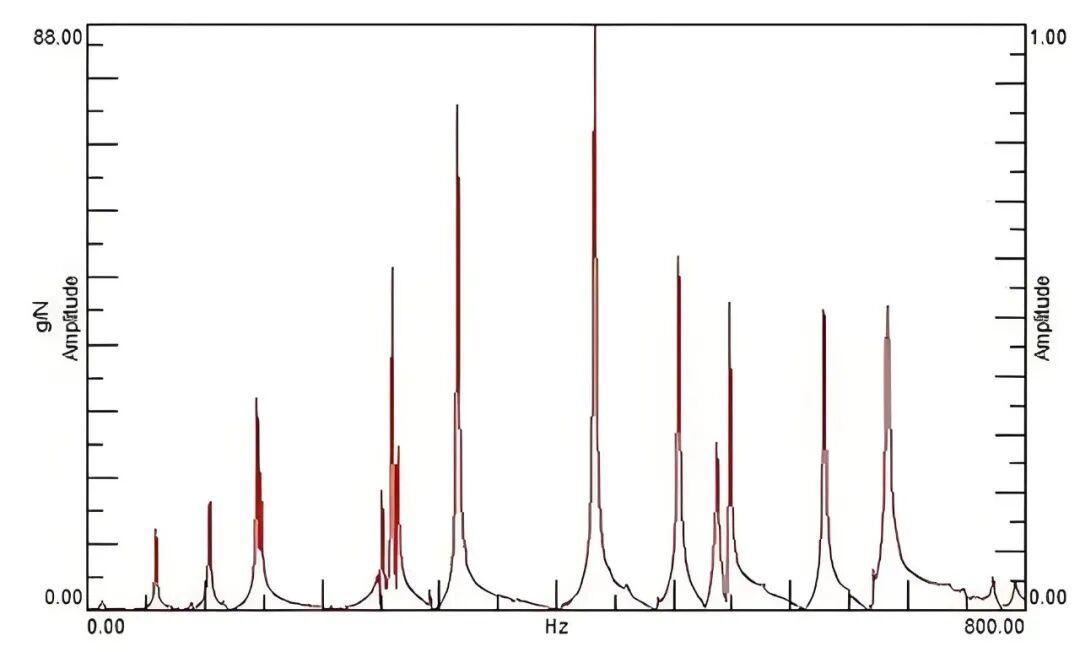

我们想知道一个结构会不会出振动问题，首先要做模态分析。通过这个工具，我们得到了该结构的“体检报告”：它的固有频率有哪些（比如10Hz, 35Hz, 80Hz…），每个频率对应的振型是什么样的（是整体弯曲还是局部扭转），以及它的阻尼比有多大（振动衰减快不快）。

固有频率和振型是“孪生兄弟”

它们是模态分析得到的最核心结果，总是成对出现。固有频率告诉我们“危险的速度点”在哪里，而振型则告诉我们，如果发生共振，结构上哪个位置晃动得最厉害。这对于在危险位置进行加强或避开至关重要。

阻尼比是“安全气囊”

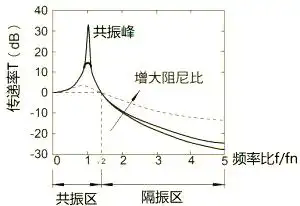

阻尼本身不改变固有频率和振型（在小范围内），但它决定了当振动发生时，特别是共振发生时，系统的响应有多剧烈。一个高阻尼的结构，即使不小心进入了共振区，其振幅也会被限制在安全范围内。因此，在设计中，有时会主动增加阻尼（如安装阻尼器）来提高安全性。

隔振是“最终解决方案”

当我们通过模态分析得知了结构的固有频率后，隔振设计就有了明确的方向。

主动隔振（保护设备）： 假设一个设备的工作频率是50Hz。我们为它设计一个隔振平台，要让这个“设备+平台”系统的固有频率远低于50Hz（比如设计成5Hz）。这样，50Hz的激励就远离了共振区，传递到设备的振动就大大减小了。

被动隔振（防止振动传出）： 假设一个空调机组的振动频率是20Hz。我们就在机组和楼板之间安装弹簧或橡胶垫。这些隔振元件使得整个系统的固有频率也远低于20Hz，从而有效隔离了振动向楼板的传递。

03

总结与类比

我们通过模态分析来获取结构的固有频率和振型，并评估其阻尼比，最终目的是为了进行有效的隔振设计（工程应用），避免共振，确保结构安全与设备稳定。它们共同构成了结构动力学从“认识”到“控制”的完整闭环。
