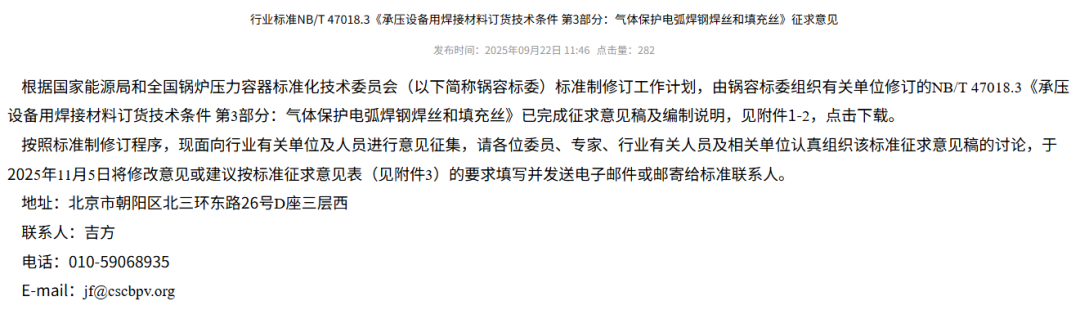

标准修订公示||NB/T47018.3-202X承压设备焊接材料征求意见稿发布！

承压设备作为工业生产与民生保障的关键装备，其焊接质量直接关系到运行安全。近日，NB/T47018.3-202X《承压设备用焊接材料订货技术条件第3部分：气体保护电弧焊钢焊丝和填充丝》征求意见稿正式发布，相较于2017年旧版标准，此次修订紧扣行业技术发展与标准更新趋势，在焊丝种类、技术指标、引用标准等方面实现全面升级，将为承压设备焊接材料的选型、采购与应用提供更科学的依据。

一、修订背景：适配行业发展新需求

近年来，我国承压设备相关法规、产品标准及焊接材料标准持续更新迭代。在承压设备领域，GB/T150-2024《压力容器》、GB/T16507-2022《水管锅炉》等核心标准相继发布，新增了多个低合金钢、高合金钢材料牌号，技术指标要求进一步提高。

焊接材料标准方面，GB/T8110等四项关键焊丝标准完成修订，焊丝型号编制规则更全面，涵盖力学性能、焊接状态、保护气体类型等多个维度；不锈钢焊丝标准YB/T5092也更新了牌号体系与化学成分要求。为适配这些变化，解决旧版标准与现行规范的衔接问题，保障承压设备焊接质量与安全，NB/T47018.3的修订工作应运而生。

二、核心修订内容：四大维度全面升级

1.焊丝种类与范围大幅扩展

此次修订新增了镍及镍合金焊丝类别，纳入25个型号，涵盖SNi1001、SNi6625等常用牌号，满足低温镍合金钢及异种钢焊接的配套需求。同时，针对调质高强度钢的应用需求，新增35个高强钢焊丝型号，覆盖690MPa及以上强度等级，适配Q580R、Q690DR等新型高强钢材料。不锈钢焊丝也新增12个型号，包括S312、S347L、S630等，进一步完善了不锈钢焊接材料的选型范围。

2.技术指标严苛化，提升安全保障

为适应承压设备高参数化、轻量化、大型化发展趋势，修订稿对关键技术指标进行了优化提升。在化学成分方面，降低熔敷金属中硫、磷含量，部分焊丝硫、磷质量分数分别控制在0.010%和0.020%以下，与锅炉、压力容器用钢标准要求保持一致。

力学性能上，提高了熔敷金属断后伸长率，抗拉强度低于690MPa的焊丝不小于18%，690MPa及以上的不小于15%；冲击吸收能量平均值不低于54J，增强材料抗冲击能力。此外，明确非合金钢及高强钢焊丝熔敷金属扩散氢含量≤5ml/100g，有效降低冷裂纹风险。

3.引用标准与术语统一，规范应用场景

修订稿更新了规范性引用文件，新增GB/T39279《气体保护电弧焊用热强钢实心焊丝》、GB/T15620《镍及镍合金实心焊丝和焊带》等5项新标准，取消了YB/T5092等2项旧标准，确保引用标准的时效性与适用性。同时，将“碳钢、低合金钢”统一更名为“非合金钢、细晶粒钢、热强钢、高强钢”，与国标术语保持一致，避免概念混淆。

4.型号形式优化，兼顾兼容性与实用性

为避免因标准更新导致的型号混乱，修订稿保持焊丝型号形式与对应国家标准一致。针对部分标准中焊丝类型与保护气体标注矛盾的问题，将原型号中的“×”改为“G”，并新增“W”类氩弧焊焊丝型号，确保型号标注准确反映焊接工艺要求。同时，通过附录形式提供新旧型号及国内外型号对照，方便企业快速衔接过渡。

三、行业影响：引领焊接材料高质量发展

此次标准修订不仅是对现有焊接材料技术的整合与优化，更将推动承压设备焊接领域的质量升级。对于生产企业而言，标准的明确要求将引导企业加强技术研发，提升产品质量控制水平；对于应用企业，更全面的产品范围、更严苛的技术指标将为焊接工艺选型提供更可靠的依据，有效降低焊接缺陷风险，保障承压设备长期安全稳定运行。

相关企业、行业专家可结合实际应用场景提出修改建议。随着标准的正式实施，我国承压设备焊接材料的标准化、规范化水平将迈上新台阶，为工业安全发展筑牢基础。
