背景介绍
在风机的运行过程中，异音往往是设备早期故障的重要表征之一。准确识别异音来源并定位故障类型，对于提升风机运行可靠性、避免非计划停机具有重要意义。懿朵科技基于多年在风机状态监测与故障诊断领域的工程实践，系统梳理了异音故障的诊断流程与关键技术，为企业提供从数据采集到维修决策的一体化解决方案。
1
风机异音故障诊断流程概述
风机异音故障诊断流程概述

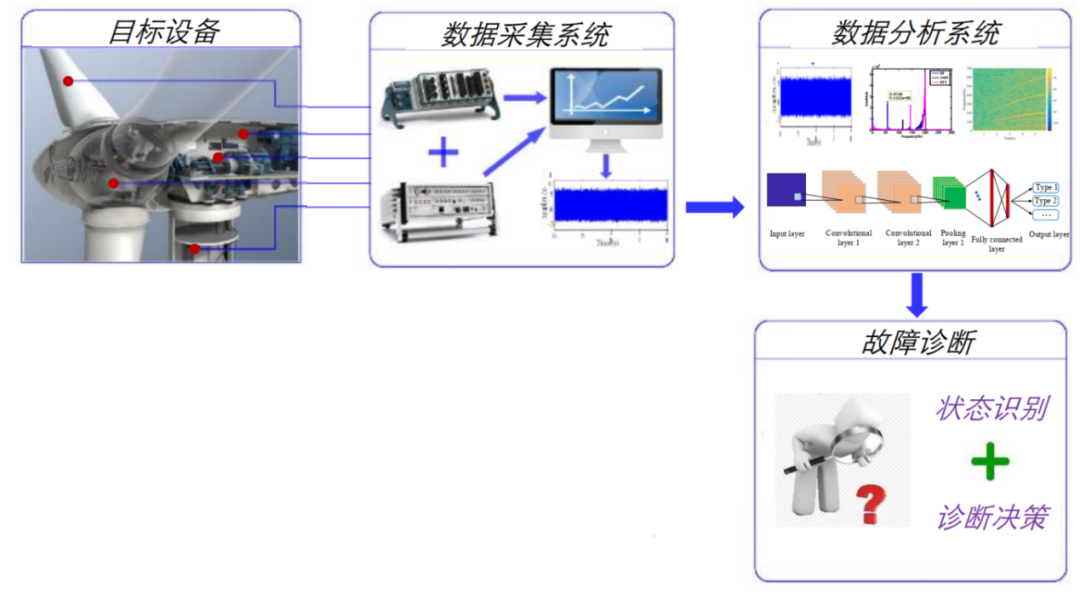

风机故障诊断通常遵循“数据采集—状态监测—故障诊断—维修决策”的闭环流程。在异音诊断中，声学信号作为关键信息来源，通过时域、频域、时频等多维度分析方法，提取故障特征，实现精准识别。
2
异音信号的典型分析方法
2
异音信号的典型分析方法

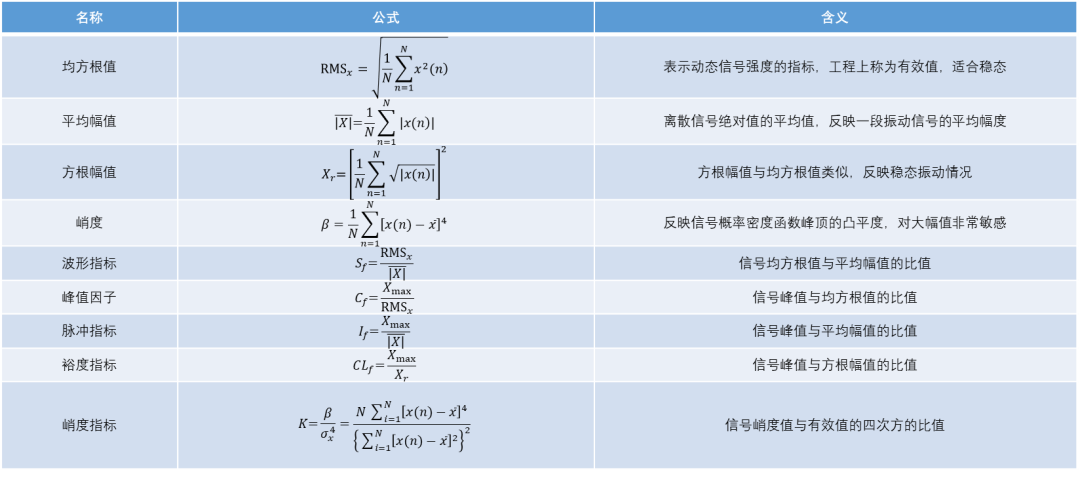

2.1 时域分析：通过提取信号的均值、峰值、方差等统计指标，初步判断设备运行状态是否异常。
2.2 频域分析：利用傅里叶变换将信号转换至频域，识别故障特征频率成分，如轴承故障频率、齿轮啮合频率等。

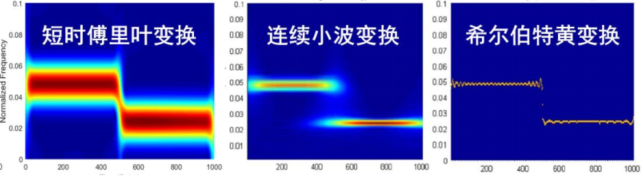

2.3 时频分析：针对非平稳信号，采用短时傅里叶变换、小波变换、Hilbert-Huang变换等方法，捕捉瞬态异常信息，提升故障早期发现能力。
3
典型风机异音故障诊断案例
典型风机异音故障诊断案例
3.1 旋转失速噪声诊断
1）物理本质：局部流动分离导致失速团沿周向传播，产生非对称压力脉动。
2）噪声特征：低频段的失速团通过频率和高频调制噪声，噪声传播具有周向非对称性。
3）诊断方法：
传感器布置：在进口/出口管道布置高频麦克风，捕捉气流振荡。
波束形成技术：采用周向阵列麦克风，通过波束形成算法定位失速团。
关键特征参数：失速频率能量比、调制指数、周向相干系数。
实践案例：
某风机设备通过布置高频麦克风阵列，成功捕捉到风机叶片的旋转失速现象，并通过波束形成技术精确定位了失速团位置，为后续的维修决策提供了有力支持。

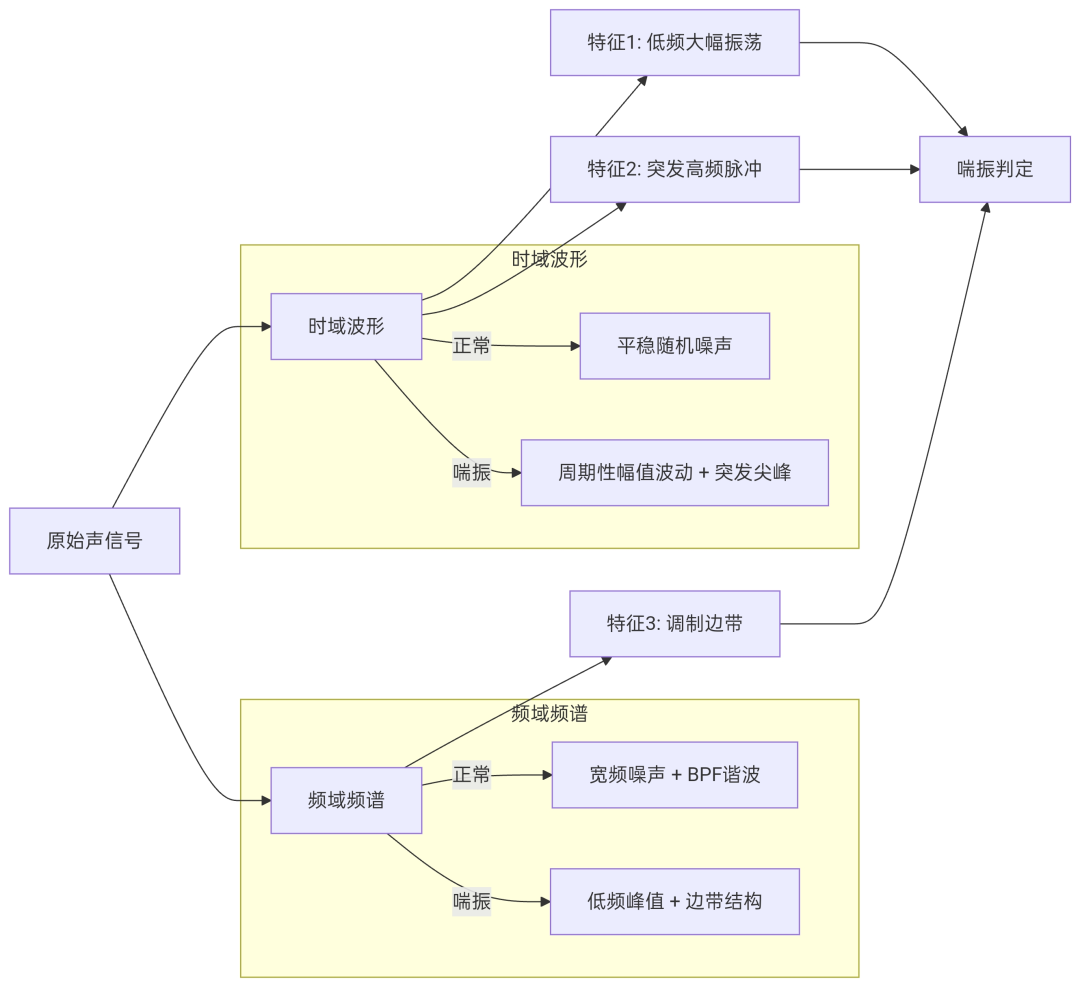

3.2 喘振噪声诊断
1）正常工况噪声：宽频湍流噪声和转子通过频率（BPF）谐波。
2）喘振工况噪声特征：低频振荡（0.5~50Hz），声压幅值大幅波动，调制边带明显。
3）诊断方法：
传感器布置：在进口/出口管道布置高频麦克风，机匣壁面布置压力场型传声器。
多阵列布局：区分喘振与旋转失速，提高诊断准确性。
关键特征参数：低频能量占比、幅值调制深度。
实践案例：
某化工厂风机在运行过程中出现喘振现象，通过布置多阵列传感器，结合低频能量占比和幅值调制深度分析，成功识别出喘振故障，并及时采取了维修措施，避免了设备损坏和生产中断。
3.3 叶片裂纹、掉块噪声诊断

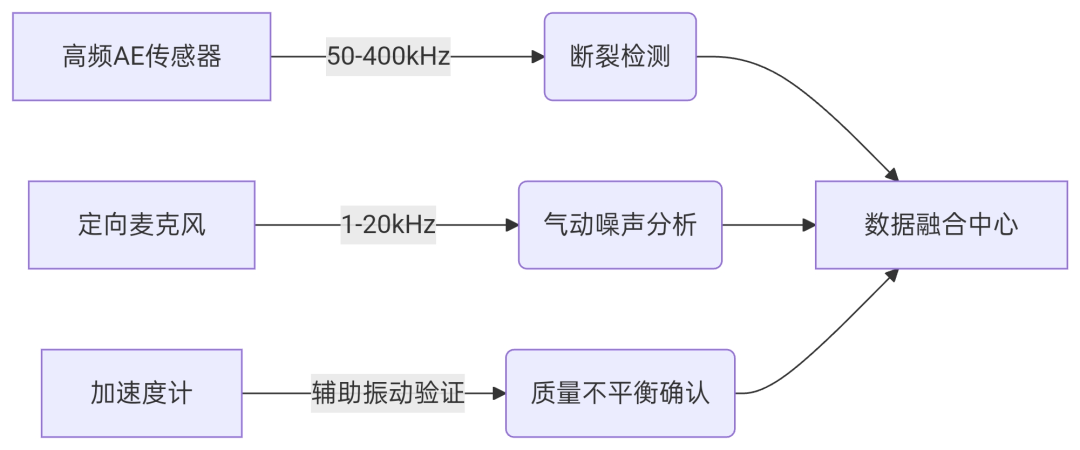

1）声源类型：裂纹张开/闭合产生高频应力波，气流泄漏引发中频啸叫，叶片固有频率偏移。
2）诊断方法：
传感器布置：在进口/出口管道布置高频麦克风阵列，均布机匣周围。
关键特征参数：噪声能量分布变化、幅值调制深度。
实践案例：
某航空发动机在测试过程中发现叶片裂纹，通过高频麦克风阵列捕捉裂纹产生的噪声信号，并结合噪声能量分布变化和幅值调制深度分析，成功定位了裂纹位置，为后续的维修和更换提供了依据。

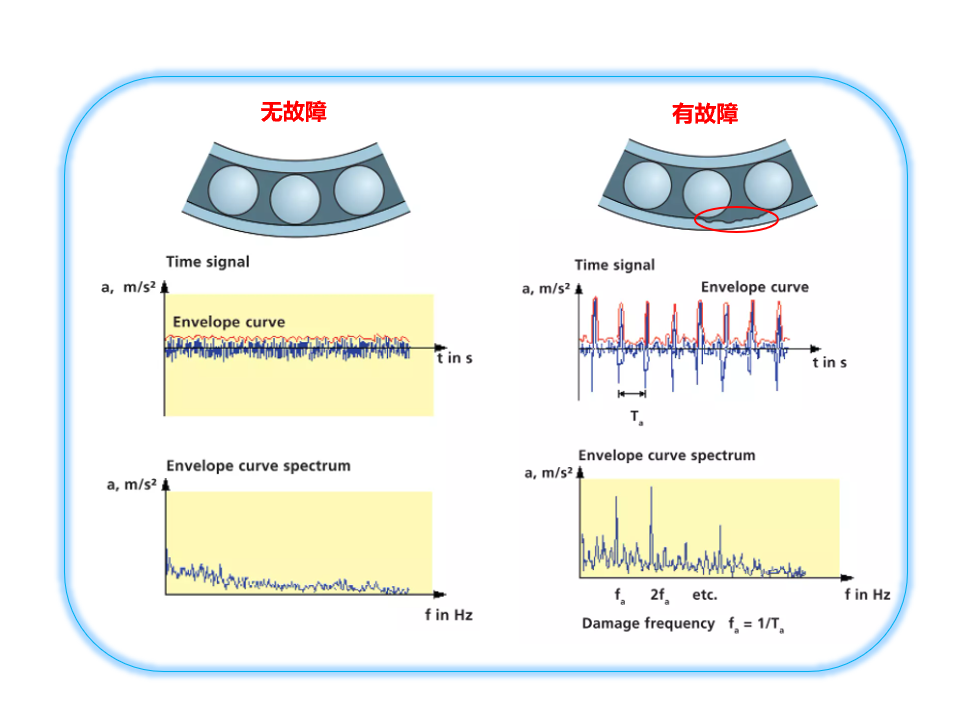

3.4 轴承与齿轮故障诊断
1) 早期特征：故障信息常集中于中高频段，传统FFT分析难以识别。

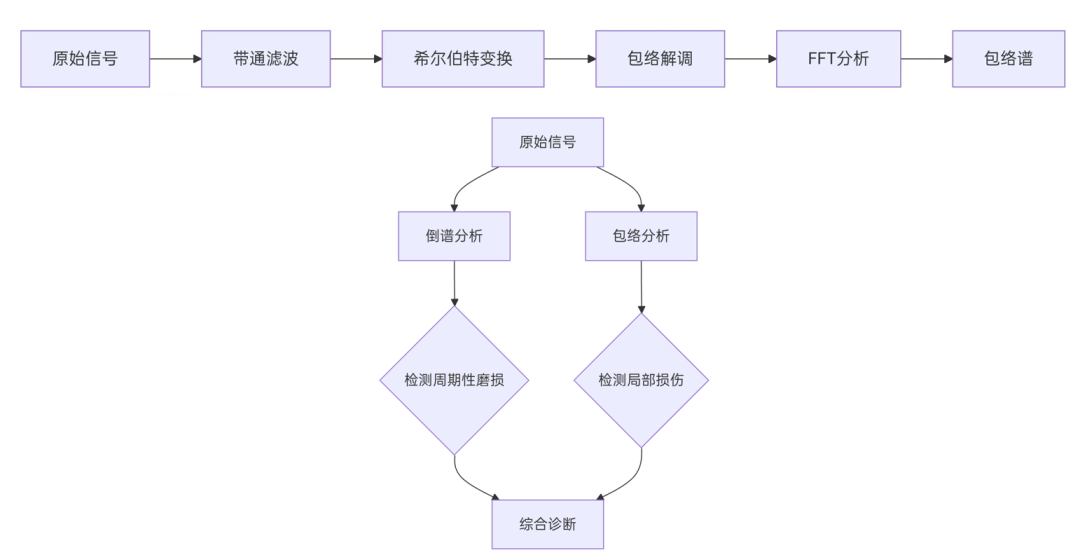

2) 进阶方法：包络解调、共振解调、谱峭度分析等，提升早期故障检测灵敏度。
3.5 动静摩擦与电磁故障

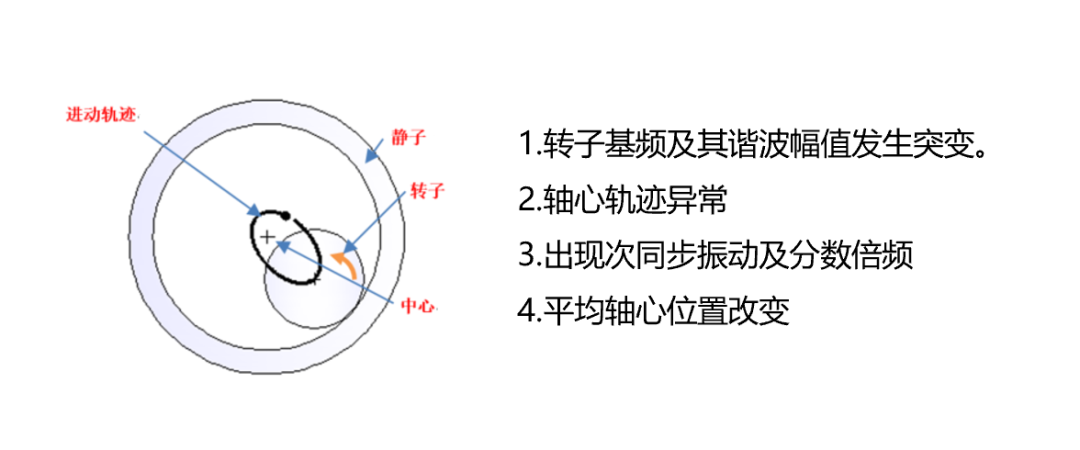

1) 摩擦特征：基频和谐波幅值突变、轴心轨迹异常、出现次同步振动。
2) 电磁故障：通过模态分析识别结构共振频率，判断是否存在电磁力波激励。
4
懿朵科技的技术优势
懿朵科技的技术优势
懿朵科技融合声学测量、信号处理与智能诊断算法，构建了一套高效的风机异音故障诊断系统。该系统具备以下特点：
- 多传感器融合布置，实现声源精准定位；
- 自适应时频分析技术，增强非平稳信号处理能力；
- 故障特征参数智能提取，支持早期故障预警；
- 可视化诊断报告输出，辅助维修决策。
5
结语
结语
风机异音故障诊断是一项融合声学、振动、流体动力学等多学科的系统工程。懿朵科技将持续深耕风机智能运维领域，推动故障诊断技术向更精准、更智能的方向发展，为风电行业的安全稳定运行提供技术保障。
