ANSA25版本模型管理

11月前浏览1284

如果是工作状态下的我肯定是选择24版本的ANSA，但是教学状态下，我会选择使用25版本的ANSA！

——无名孤老

版本更迭很快，刚用顺手24版本就更新了25，实在是叫一个难受鸭。工作为了追求效率，繁琐的界面和复杂的功能着实是没有必要，反正工作来来去去就那些命令，用着就行了。

ANSA25版本趁着教学的时候，不妨来一起深入了解下，现在没有工作，就当是巩固下技能。

今天来讲一下基础的模型管理。

主要分为Part和Group，Group是最高级别，里面可以包含Part,便于模型管理，一般会将所有零件放在不同的Part中，再放在Group中，一个个Group就相当于是部件总成。

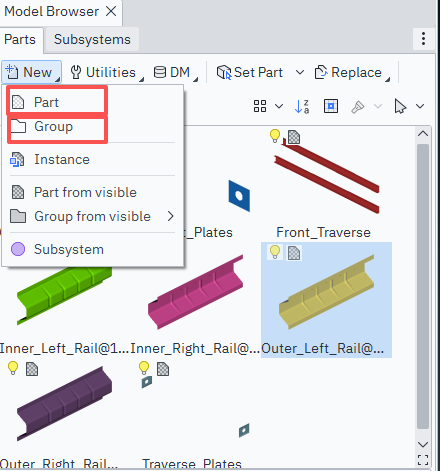

这两个命令可以快速分Part和Group，顾名思义，将当前桌面上显示的所有零件快速放到一个Part里或者Group里。

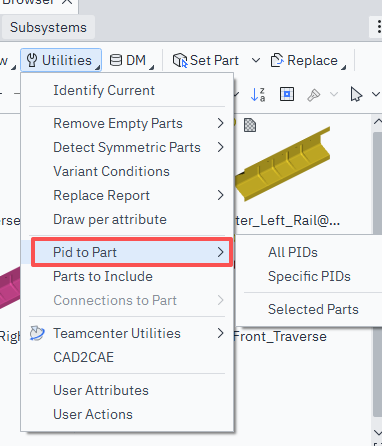

这个命令可以根据Pid来快速区分Part,有多少个Pid就分多少个Part,可以对厚度均匀的钣金件使用，塑料件就慎用了。

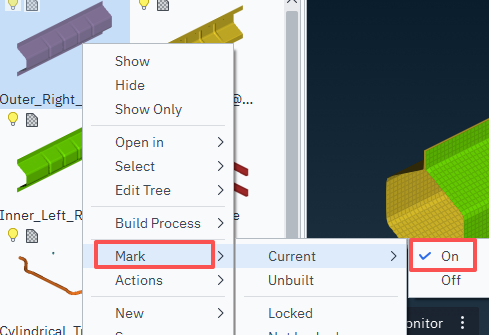

将当前Part标记为当前，那么后面创建的所有实体都会放入当前的Part中，如创建的焊点，rbe2等。

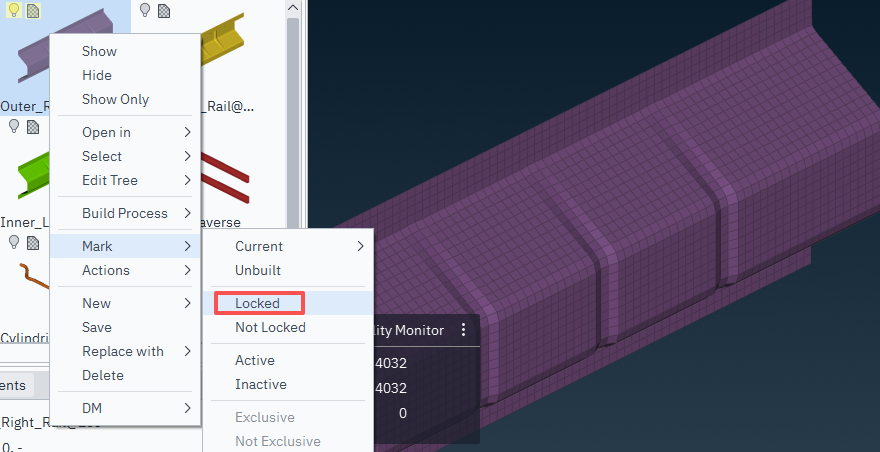

如果锁定当前Part,那么后面全部显示模型时，只会显示锁定的Part

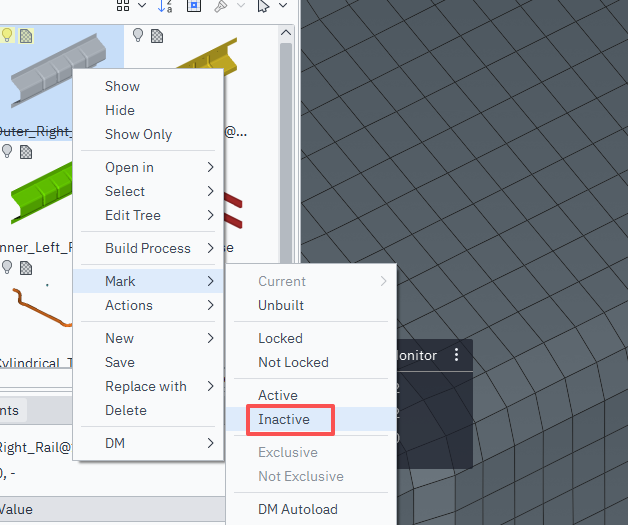

如果选择抑制Part,那么这个Part里的模型会变成灰色，不可编辑，类似于Freeze功能，Freeze可以冻结部分的网格，它是可以冻结一整个Part的模型。

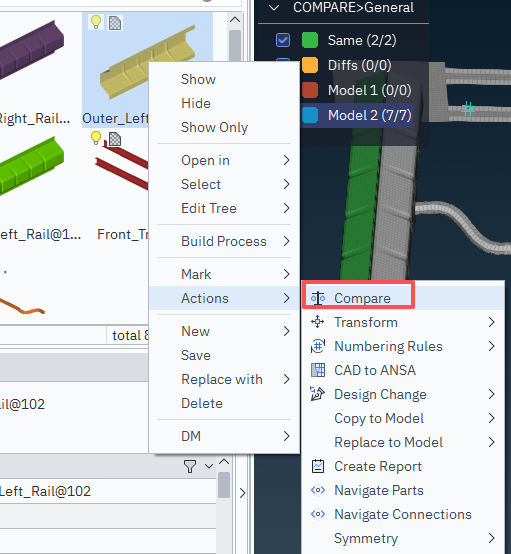

这个模型比较功能，可以比较两个模型之间的区别，可以快速发现网格修改了哪里

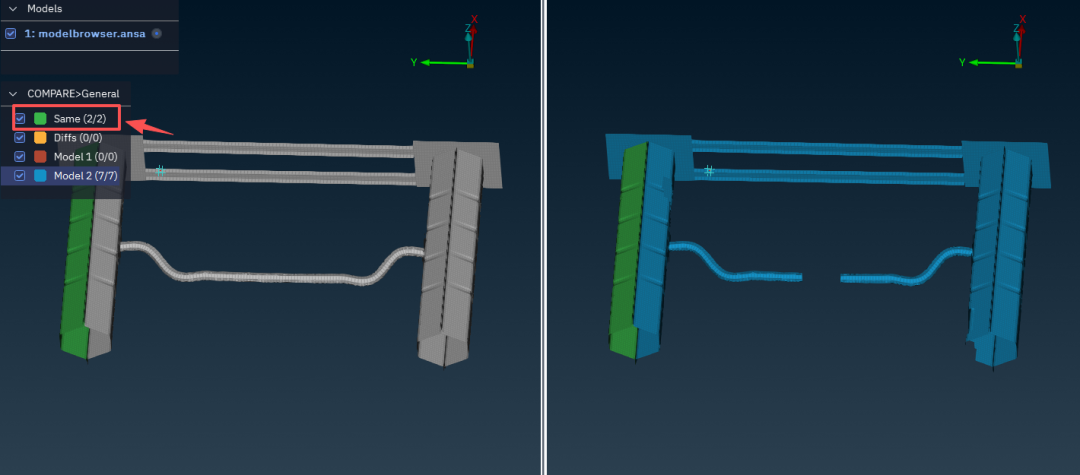

可以看到这里只有绿色的零件是相同的。

今天就讲这么多吧，如果还有更好的功能，欢迎评论区分享，感谢！
