动压静压搞混了？流体仿真全白做！

在流体仿真的学习和实践中，很多人都会被 “动压” 和 “静压” 这两个概念搞得晕头转向。明明公式背得滚瓜烂熟，可一到实际仿真场景中，还是分不清该用哪个参数、该如何设置边界条件，最后导致仿真结果偏差巨大，甚至完全不符合实际情况。

其实，动压和静压并非遥不可及的复杂理论，只要找对方法，结合实际场景去理解，就能轻松掌握它们的核心逻辑，让流体仿真不再 “卡壳”。

要区分动压和静压，首先得回到流体力学的基本原理 ——伯努利方程。在理想流体（忽略粘性、不可压缩）的定常流动中，流体的总机械能守恒，而总机械能又由静压能、动压能和位能三部分组成，用公式表示为：

p + ½ρv² + ρgh = 常数

其中，“p” 就是我们所说的静压，“½ρv²” 是动压，“ρgh” 是位能（当流体流动高度变化较小时，位能可忽略，公式简化为 p + ½ρv² = 常数，即总压）。

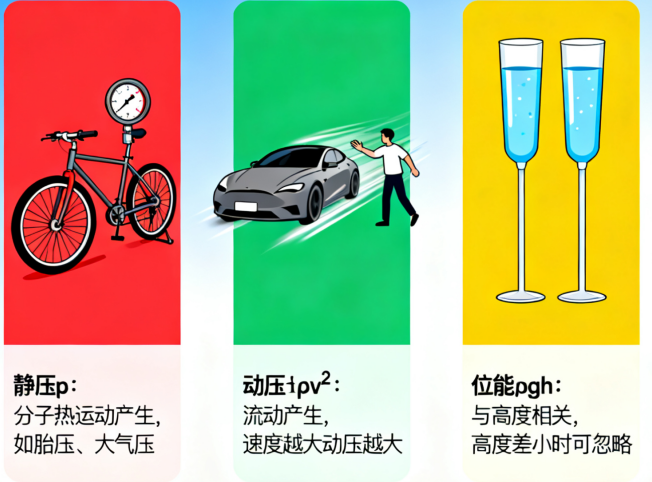

静压：流体 “静置” 时的压力，藏在每一处

静压是流体分子无规则热运动产生的压力，简单来说，就是流体 “自身本来就有的压力”，无论流体是否流动，静压都存在。

比如我们生活中常见的场景：给自行车轮胎打气时，胎压表显示的压力就是静压；家里自来水龙头关闭时，水管内水的压力也是静压；甚至大气环境中，我们感受到的大气压，本质上也是空气的静压。

在流体仿真中，静压是描述流体 “状态” 的关键参数，它决定了流体的压缩性、沸点等物理特性，也是设置入口 / 出口边界条件时最常用的参数之一（比如设置 “入口静压为 1atm”“出口静压为大气压”）。

动压：流体 “流动” 时的压力，和速度挂钩

动压是流体由于宏观流动而具有的动能转化来的压力，它只存在于 “流动的流体” 中，并且和流体的速度直接相关 —— 速度越大，动压越大；速度为 0 时，动压也为 0。

举个直观的例子：当你站在疾驰的汽车旁边，会感受到一股 “风推你” 的力，这背后就是空气流动产生的动压；下雨天，快速行驶的自行车车轮会把雨水 “甩出去”，也是因为车轮带动空气流动，动压增大，将雨水推向外侧。

在流体仿真中，动压虽然不直接作为 “边界条件” 设置，但它是判断流体流动状态的重要依据。比如在管道内流动的流体，若局部出现狭窄段，流速会增大，动压随之升高，而静压会降低（这就是 “文丘里效应”），如果不清楚动压与静压的转化关系，就很容易误判管道内的压力分布。

关键总结：总压不变时，动压和静压 “此消彼长”

从简化的伯努利方程（p + ½ρv² = 常数）可以看出：在同一流线上，当流体的总压（静压 + 动压）不变时，动压和静压是 “此消彼长” 的关系 ——

• 流体速度增大（比如管道变细、流体冲击物体表面）→ 动压↑ → 静压↓；
• 流体速度减小（比如管道变粗、流体在容器内减速）→ 动压↓ → 静压↑。

这一规律是流体仿真的核心逻辑之一，比如在设计风机叶片时，就是通过调整叶片形状，让流体在叶片表面的速度分布发生变化，从而实现 “动压与静压的合理转化”，最终产生所需的风压。

很多人在仿真时，不是公式记不住，而是 “不会把概念和实际场景对应”，导致边界条件设置错误。下面这 3 个常见场景，一定要分清：

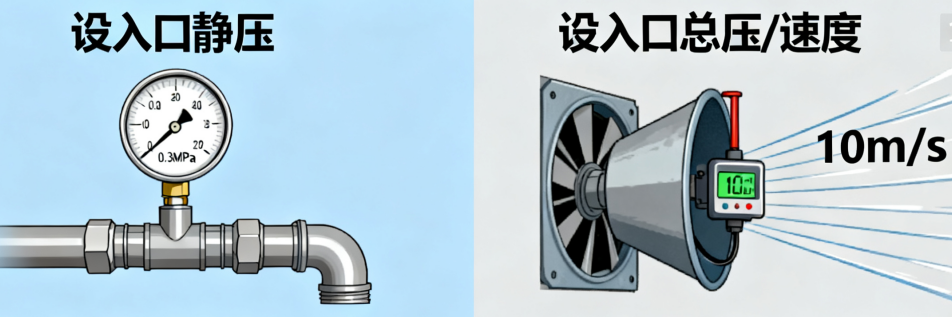

场景 1：入口边界条件，该设 “静压” 还是 “总压”？

这是最容易出错的问题，答案取决于 “你已知的是什么条件”：

• 如果你知道流体进入仿真域时的 “实际压力状态”（比如从大气压环境进入管道，或者从一个压力稳定的容器中流出），此时应设置 “入口静压”。比如模拟自来水从水管流出，水管与大气连通，入口静压就是大气压（1atm）；
• 如果你知道流体进入仿真域时的 “速度”（比如风机出口的风速已知为 10m/s），此时更适合设置 “入口总压”（或直接设置 “入口速度”，软件会自动计算动压）。因为当速度已知时，动压可由 ½ρv² 算出，总压 = 静压 + 动压，设置总压能更准确地反映流体的总能量状态。

场景 2：出口边界条件，为什么优先设 “静压”？

在大多数流体仿真中，出口边界条件优先设置 “静压”，而非 “速度” 或 “总压”，原因很简单：

• 出口通常是流体 “流出仿真域后进入的环境”，这个环境的压力往往是已知且稳定的（比如流出到大气中，出口静压 = 大气压；流出到一个密封容器中，出口静压 = 容器内压力）。

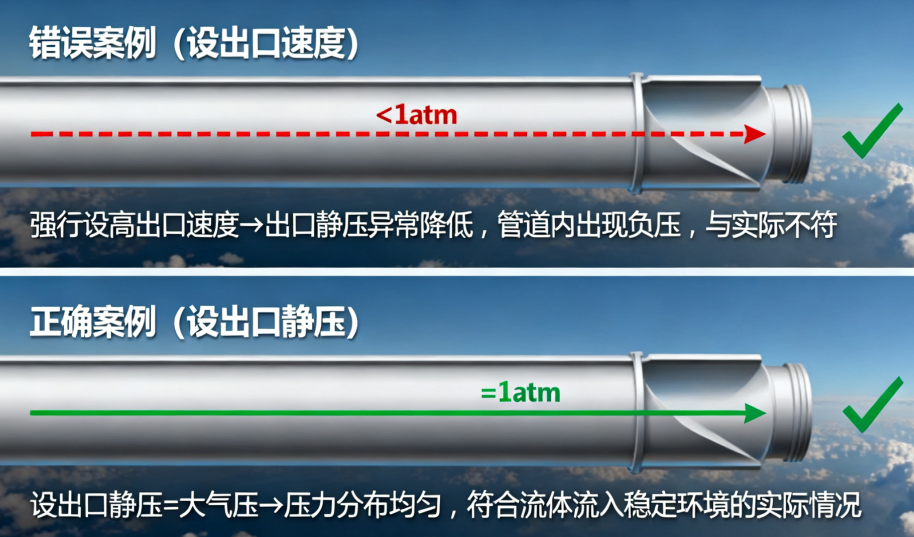

• 如果强行设置出口速度，可能会导致仿真域内的压力分布出现 “不合理的突变”—— 比如管道出口本应与大气连通（静压 1atm），但你却设置了一个很高的出口速度，软件为了满足速度条件，会强行降低出口静压，导致管道内出现负压，这与实际情况完全不符。

场景 3：计算 “风压” 时，该用动压还是静压？

在通风、空调、风机等领域，经常需要计算 “风压”，这里的风压其实是 “静压” 和 “动压” 的组合，具体用哪个，取决于你的需求：

• 如果你想知道流体 “推动物体” 的能力（比如风机能将空气压入多远的管道），需要看 “静压”—— 静压是流体对管道壁的压力，直接决定了流体的 “输送能力”；
• 如果你想知道流体 “冲击物体” 的能力（比如风吹动广告牌的力），需要看 “动压”—— 动压与流速平方成正比，流速越大，冲击力越强；
• 而我们常说的 “风机全压”，就是总压与入口静压的差值，本质上是风机 “将静压能和动压能传递给流体” 的总能力。

掌握了概念和场景，接下来就是实际操作。只要按照这 3 步走，就能轻松处理与动压、静压相关的流体仿真：

第 1 步：明确仿真目标，判断核心参数

在开始仿真前，先问自己两个问题：

• 我的仿真目标是什么？是分析管道内的压力分布？还是计算流体对物体的冲击力？

• 哪些参数是已知的？是入口的压力、出口的压力，还是流体的速度？ 比如：若目标是 “分析自来水管内的压力损失”，已知条件是 “水管入口与市政管网连接（静压 0.3MPa），出口与大气连通（静压 1atm）”，那么核心参数就是 “静压”，边界条件直接设置入口静压和出口静压即可。

第 2 步：合理设置边界条件，避免 “想当然”

根据已知条件设置边界条件时，记住两个原则：

• 若已知 “压力状态”（如大气压、容器内压力），优先用 “静压” 作为边界条件；
• 若已知 “速度状态”（如风机出口风速、喷嘴出口流速），优先用 “速度” 或 “总压” 作为边界条件；

同时，要注意 “总压” 的使用场景 —— 只有当流体的 “总能量守恒” 时（比如理想流体、忽略能量损失），总压才是常数；如果仿真中需要考虑粘性损失（如实际管道内的流动），总压会沿流动方向逐渐减小，此时设置总压作为边界条件时，需要结合实际的能量损失情况。

第 3 步：后处理分析，验证结果合理性

仿真完成后，不要直接输出结果，而是通过后处理验证结果是否符合动压与静压的规律：

• 查看速度云图和压力云图，判断 “速度大的区域，静压是否减小”（符合伯努利方程）；
• 计算关键位置的动压（½ρv²）和静压，看总压是否符合预期（若忽略损失，总压应基本不变）；

比如：在模拟管道突然变细的场景时，若发现 “变细段的速度增大，但静压也增大”，这就不符合 “此消彼长” 的规律，说明边界条件设置或网格质量存在问题，需要重新检查。

动压和静压，看似是两个抽象的概念，实则与我们的生活息息相关。从打开水龙头流出的水，到家里空调吹出的风，背后都是动压与静压的转化规律。而在流体仿真中，只要我们能把 “公式” 和 “实际场景” 结合起来，不盲目设置边界条件，不忽略参数之间的内在联系，就能轻松搞定各种复杂的仿真问题。
