射频工程师等级要求与晋升通道
又是一年校招时，有很多学生对射频工程师的发展很困惑，这篇文章梳理下工程师的等级与晋升通道。
核心维度： 技术深度与广度、独立工作能力、项目复杂度、领导/指导职责、商业/战略意识。
助理工程师 / 初级工程师 (Junior RF Engineer)
工作年限： 0-2年（应届生或入门级）
知识技能:
理论基础： 扎实掌握电磁场与微波技术、传输线理论、Smith圆图、阻抗匹配、S参数、常见无源器件（电阻、电容、电感）、有源器件（晶体管基础）原理。

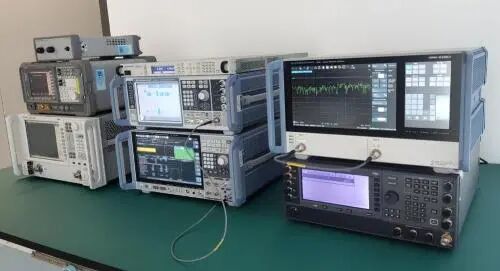

工具应用： 熟练使用至少一种主流射频仿真工具（如 ADS, HFSS, CST, AWR Microwave Office）进行简单电路/模型仿真；熟悉常用仪表（矢量网络分析仪 VNA、频谱分析仪SA、信号发生器SG）的基本操作和测量原理。
基础技能： 了解基本的PCB设计和加工流程，能看懂PCB层叠结构和layout基本要求（阻抗控制、接地、隔离）。
岗位职责:
在资深工程师指导下完成指定的、定义清晰的子模块调试 （如滤波器调谐、LNA匹配优化、单级PA偏置调试）。
按照规范执行基础测试任务 （如S参数测量、增益/噪声系数测量）。
协助完成原理图绘制 和元器件库管理 等基础工作。
学习并理解产品/项目相关的基础知识 。
清晰记录实验数据、调试过程和问题。
工程师 / 中级工程师 (RF Engineer)
工作年限： 2-6年
知识技能:
产品与技术专精： 深入理解所负责产品线（如手机射频前端、基站收发信机、卫星通信模块、雷达前端）的系统架构 和关键性能指标 要求；掌握射频子系统 （如接收链路、发射链路、频率合成器）的设计原理和性能分析；具备扎实的模拟电路基础 （运放、偏置、稳压器、AD/DA基础）。
设计能力提升： 能独立完成中等复杂度射频电路模块 （如完整的多级LNA、PA Driver、Mixer、VCO、PLL环路滤波器）的方案设计、仿真优化、原理图绘制、Layout指导（或部分Layout）、调试、测试验证及文档编写 。
EDA与工具精通： 精通至少一种原理图和PCB设计工具（Cadence Allegro, Altium Designer, Mentor Xpedition/PADS）；熟练运用仿真工具进行更复杂的电路和电磁（EM）协同仿真；熟练、独立操作 各种射频仪表（VNA, SA, SG, 噪声分析仪, 功率计），掌握校准、去嵌等高级测量技巧 。
器件选型： 能独立进行常见射频器件 （放大器、开关、衰减器、滤波器、耦合器）的选型、评估和验证。
生产支持： 理解基本的生产工艺 （SMT，测试），能分析并解决量产中的常见射频问题 （如一致性差、灵敏度恶化）。
岗位职责:
独立承担并交付中等复杂度射频模块/子系统的完整设计任务 。
主导或深度参与 PCB布局设计，确保满足射频性能要求（阻抗、隔离、串扰、EMC/EMI预防）。
独立执行模块级和初步系统级测试验证 ，分析数据并优化设计。
主动识别 自己负责模块与其他模块（如数字基带、电源、天线）相关的接口或干扰问题 ，并有效沟通协作 解决。
跟进 项目从设计到试产/量产的过程，提供射频技术支持 ，解决相关问题。
开始指导 助理工程师完成部分任务。
高级工程师 (Senior RF Engineer)
工作年限： 5-10年+
知识技能:
系统级视野： 深刻理解射频系统架构 （如超外差、零中频、软件定义无线电）的优缺点、链路预算分析、系统级指标（如EVM, ACPR, Sensitivity, Phase Noise）分解和保障机制；熟悉射频系统集成 的挑战（干扰、隔离、校准、量产一致性）。
复杂设计能力： 能主导高复杂度射频子系统 （如完整的多频段发射/接收链路、高性能频率综合器）或新型射频单元 （如毫米波模块、MIMO阵列前端）的设计、仿真、实现和验证；具备射频系统建模 能力。
专业知识深化： 在至少1-2个特定领域 （如功放线性化技术、低噪声设计、高速数据转换器接口、相控阵技术、EMC/EMI设计与整改）有深入专长 ；掌握先进设计方法 （如负载牵引、非线性仿真、多物理场仿真）。
前沿技术： 关注并理解行业前沿技术 （如5G/6G新频段、毫米波应用、GaN/SiC器件、封装天线、RFIC设计趋势）。
器件与方案决策： 精通关键射频器件 （尤其是定制化或高性能器件）的选型、规格制定、供应商评估、导入验证 ；具备射频系统方案选型、评估和决策 能力。
岗位职责:
主导或负责复杂射频子系统/模块的架构设计、关键技术选型、方案制定和详细设计 。
领导小型技术团队 （或作为核心骨干），合理分解和分配设计、仿真、测试任务，把控项目进度、风险和技术质量 。
独立解决项目中出现的关键、复杂、高风险的技术难题 （如稳定性问题、严重干扰、指标不达标）。
主导或深度参与 射频相关的设计评审（DR，TR） ，提供专业意见。
高效推动跨部门（HW/SW/Mechanical/Antenna/Test/Manufacturing）协作 ，解决系统性技术问题，确保产品集成顺利。
指导中级和初级工程师，进行技术分享和知识传递 。
部分技术预研工作。
专家工程师 / 首席工程师 / 架构师 (Principal RF Engineer / RF Architect)
工作年限： 10年+，具备卓越的技术领导力
知识技能:
端到端精通： 对整个产品/平台 （从天线接口到基带）的端到端射频架构、技术实现路径、开发流程、成本构成、供应链 有全局性和前瞻性的深刻理解 。
行业洞察力： 深度掌握射频行业技术发展趋势 （标准演进、新兴应用、核心器件突破、设计方法论革新）；对主要竞争对手 的技术路线、产品性能、优劣势有系统性的研究和认知 。
战略技术决策： 具备强大的技术判断力 ，能在关键技术路线选择 （如GaAs vs SiGe vs CMOS, Discrete vs FEM, PLL vs DDS）、系统架构定义 、技术风险与收益评估 上做出前瞻性和决定性 的贡献。
复杂系统设计： 能主导超大型、前沿性、高复杂性射频系统 （如多频段多模多天线基站收发系统、先进雷达系统、卫星通信载荷）的架构设计、关键技术攻关 。
创新能力： 能够识别技术空白或痛点 ，领导预研项目 ，开发突破性技术或方案 ，形成技术壁垒或专利 。
岗位职责:
深度参与产品定义阶段 ：主导或核心参与客户需求分析、技术可行性研究、竞品深度分析、制定差异化的射频系统技术规格和架构 。
定义和负责核心技术方案 ：负责射频系统的总体架构设计 ，攻克重大、关键性、创新性的技术难题 （如超高线性度功放设计、超低相位噪声频综、毫米波大规模天线阵列集成）。
技术战略与预研 ：洞察行业趋势 ，规划技术路线图 ，领导前沿技术预研项目 ，实现核心技术储备 ，确保公司技术领先性。
技术领导与人才培养 ：作为公司射频领域的技术权威 ，制定和推动技术标准、设计规范和方法论 ；建立系统化的培训体系 ，指导、培养和提升 整个射频团队的技术能力，打造技术人才梯队 。
解决重大技术问题 ：主导解决 产品开发、量产、市场应用中出现的最复杂、最棘手的射频系统级技术问题 ，确保产品成功和竞争力。
内外部影响力 ：代表公司 参与行业标准讨论、高端技术会议 ，与核心供应商、研究机构 建立深度技术合作关系；为公司高层提供射频领域的技术战略决策支持 。
晋升的关键要素总结
技术深度与广度： 从基础理论到复杂系统，从单一模块到端到端架构，持续深化专业领域，并拓展知识边界（EMC、热设计、结构、基带、协议栈基础）。
独立性与责任感： 从被指导到独立承担，再到主导复杂项目和领导团队。
问题解决能力： 从解决具体调试问题到攻克复杂技术难题再到预见和解决系统性风险。
系统思维与架构能力： 从关注局部电路到理解子系统再到构建和定义整个射频系统架构。
沟通协调与领导力： 从个人贡献到有效协作，再到推动跨部门合作、领导团队、指导和培养他人。
商业与战略意识： 理解市场需求、竞争态势、成本压力，将技术创新与商业成功结合，具备技术决策的前瞻性。
持续学习与创新： 射频技术发展迅速，持续学习新理论、新技术、新工具、新标准是保持竞争力的核心。
