六面体传热单元Matlab有限元编程：三大类边界条件和体积热源（上）

导读：上一篇文章从传热学基础到弱形式推导：拆解热传导问题Matlab有限元离散核心讲述了我的仿真秀官网原创首发的视频课程《热传导问题Matlab有限元编程》第2~4讲的主要内容，带读者熟悉传热学的基本概念、控制方程及弱形式推导过程。本文介绍《热传导问题Matlab有限元编程》视频教程的第5~7讲，主要带大家了解三维传热问题控制方程（三维泊松方程）、单元类型选择（八节点六面体）、形函数构造（自然坐标下的双线性形式）、等参变换的实质（坐标-函数用同一形函数映射）、刚度矩阵和热载荷的积分计算（高斯积分在三维的应用）、边界条件处理（三类边界在三维表面的积分），以及组装求解的通用流程等内容。

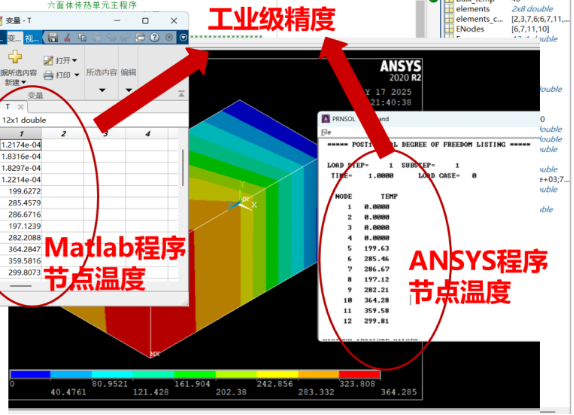

由于内容较多，因此分为上下两篇，上篇重点介绍相关的有限元理论及公式的推导，下篇则侧重编程实现方法。因为二维传热问题是三维传热问题的简化和抽象，因此三维传热问题相比二维传热问题理解起来更直观更简单，所以我们先从理解起来比较简单的三维传热问题入手有限元编程，采用的单元也是常用的六面体单元，求解精度对标ANSYS中的solid70单元，误差小于1%。

一、热传导控制方程

如果你有结构力学有限元编程的基础，可以通过类比的方法去理解传热有限元编程：与弹性力学问题的求解相同, 热传导问题的求解也是通过插值函数进行离散之后, 从泛函驻值条件建立起有限元求解方程。不同之处在于场变量，在弹性力学问题中场变量是位移, 是向量场, 而热传导问题中场变量是温度, 是标量场。因此, 热传导问题要比力学问题相对简单些。

我猜我们大多数人是比较熟悉结构力学有限元编程的一些概念，其实许多热传导物理量可以与弹性力学问题中的物理量进行类比, 比如位移与温度, 比热容与密度 (对于瞬态问题表示场变量的惯性效应, 稳态问题不起作用), 节点热流量和节点力，对流换热表面热通量与表面分布力，位移边界条件与固定温度边界条件，热源与体积力。注意区分热通量与热流量的概念，热通量（heat flux）表示单位时间单位面积内通过的能量，单位 W/m^2，热通量也叫热流密度；热流量（heat flow）可以简单理解为热量，表示一段时间内热量的变化,重点是量, 不存在单位面积体积的概念, 单位是 W , 可以简单理解为热通量在边界上的面积积分就是热流量，热流量也称热流率。

传热学中，对于一个三维实体，t 时刻的瞬态温度 的计算公式如下，

    (1)

其中 为热通量分量, 将 代入式(1)可得：

    (2)

其中: x,y,z 为热传导主方向;  分别为x,y,z方向的热传导系数; 是单位体积发热率; 是材料密度; C是比热。对于稳态传热问题，公式 1 中的时间偏导项可忽略不计。初始条件如下；

    (3)

边界条件暂不考虑热辐射边界条件，主要包含以下三种：

(1) 温度边界条件:

    (4)

(2) 热通量边界条件:

(3) 对流换热边界条件:

    (5)

其中： 为特定嗢度；q为热通量；h为对流换热系数；分别为边界朝外的正方向； 为表面温度； 为环境温度。

二、有限元方程的建立

三维六面体实体热单元，可以用于模拟三维热分析。该单元由8个节点构成，节点有1个自由度：温度。单元几何形式如下图所示：

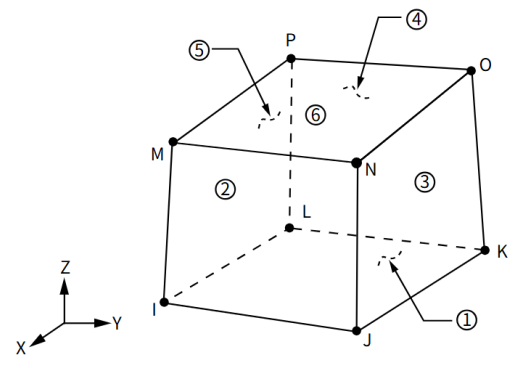

图2-1 三维六面体实体单元示意图

1、单元形函数

三维8节点六面体实体单元中任意一点的坐标如式（1）所示。

  （6）

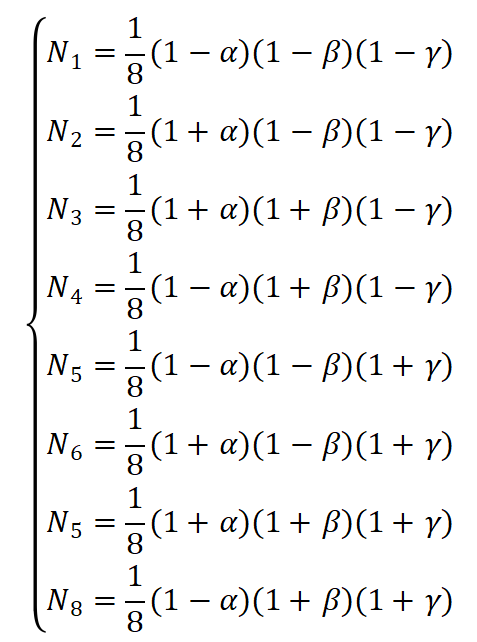

其中:（x,y,z）为单元内任意一点的空间位置坐标, 为自然坐标，为形函数，为节点序号，形函数的表达式如下：

   （7）

也可以简单表示为：

   (8)

三维六面体实体单元不考虑发热率和对流换热问题，发热率和对流换热将由专门的单元实现，因此式（4-7）和（4-8）可忽略。

单元中的温度可以通过形函数插值得到：

（9）

或以矩阵形式表示为:

（10）

其中：

为形函数矩阵;

为节点温度矩阵。

对式(10)进行偏分得到:

    (11)

其中[B] 为温度梯度插值矩阵。

2、弱形式的推导

采用 Galerkin 方法，权函数等于插值函数。将热控制方程与权函数相乘并在计算域内积分,式(1)可表示为：

（12）

对前 3 项应用发散定理可得：

（13）

其中：

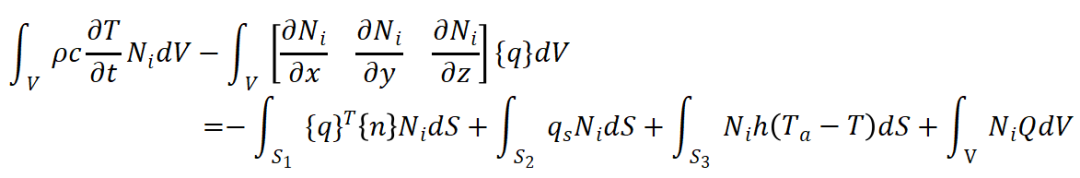

将边界条件代入式(13)可得：

3、刚度矩阵和热流向量

在上一节的控制方程弱形式的基础上，带入式（6~8）关于形函数的表达式以及式（9~10）所示的温度场的离散表达式，可以直接将 代入弱形式表达式可得:

 （14）

其中:

[C]为比热矩阵:

    （15）

[  ] 为热导率矩阵:

    （16）

[H]为修正矩阵

     （17）

为温度边界条件产生的热流量：

（18）

为热通量边界条件产生的热流量：

（19）

为对流边界条件产生的热流量：

（20）

 为体积热源产生的热流量：

      （21）

4、等参单元与高斯积分

在对上述公式采用高斯数值积分方法进行完全积分前, 先将空间坐标系转换为自然坐标系  ，空间坐标系与自然坐标系之间的转换矩阵即为 Jacobian 矩阵，可表示为:

  （22）

将式(1)代入式(5-2)可得:

（23）

假设 Jacobian 矩阵是可逆的, 则可以得到:

    （24）

经过 Jacobian 矩阵转换，比热矩阵式（15）可表示为：

（25）

热导率矩阵式(16)可表示为：

（26）

以上就是关于六面体单元的有限元方程的推导。由于篇幅问题，其他内容请查看后续文字。更多内容可参考我的《热传导问题Matlab有限元编程》视频课程！
