从-80dBm到-60dBm，增加20dBm，有啥问题吗？

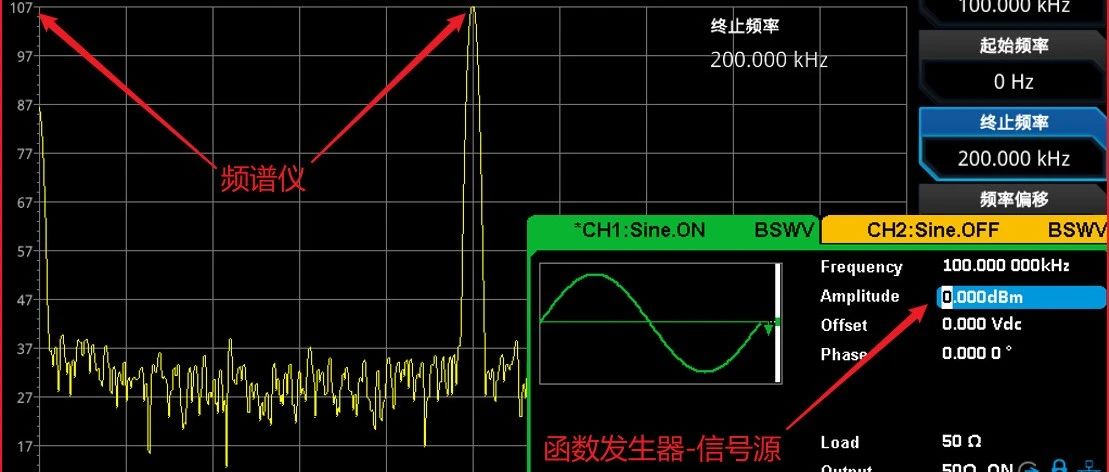

上周发了一篇关于方波占空比的文章《定量分析占空比调整1‰和1％对方波频谱的影响》，其中有提到dB、dBm，比如下图中的纵坐标。重点对比200kHz处，即光标11所在位置，左图大概是-80dBm，右图大概是-60dBm。起初文章中的表示是两者相差了20dBm，也就是增加了20dBm。一道问题照例，先抛出一道问题：从-80dBm到-60dBm，增加20dBm，这个说法是否有问题？dBm是什么？dBm，其实是一个功率单位，是相对于1uW的功率值。按照这个公式计算，0dBm就是1mW，1dBm就是1.26mW，10dBm就是10mW，20dBm就是100mW。类似dBm的，还有dBuW，dBmV，dBuV，dBmA，dBuA。注意只有功率的dBm才会省略最后的"W"，其他都不会省略。dB是什么？dBm是相对于1mW的功率值，是一个确定的功率值。dB才是两个功率的增益。如果是比较电压或电流的增益，对数前面的系数就是20，不是10。那从-80dBm到-60dBm，增加20dBm，这个说法是否有问题？经过上述推导，从-80dBm到-60dBm，应该是增加20dB，而不是20dBm。所以上周文章中起初的表述是错误的，好在有同学提醒，已经修正。dBm和dBuV之间如何转换？既然聊到这里，我们再往前挺近一步，dBm是功率，dBuV是电压，他们之间如何转换？注意：基本上所有的EMC测量都是使用50Ω的系统，这里的50Ω就是我们转换的桥梁和纽带。前面提到0dBm=1mW，那转换为dBuV时多少呢？为了验证这个换算，我们实际搭环境验证下。将信号发生器设置为100kHz正弦波，幅值0dBm；用频谱仪观察频谱，纵坐标设置为dBuV。如上图所示。可以看到频谱上一个频点在100kHz，幅值顶到107dBuV的大单根，可以验证我们上面的推算。总结今天，先聊到这里，今天聊的内容不难，但体现基础的扎实性，也感谢粉丝同学积极指出问题，感谢不吝赐教。①dBm，dB是什么？②dBm,dBuW,dBuV,dBuA是什么？③dBm和dBuV之间如何转换？怎么样？一个简短的问题，给出的回答可浅可深，就看你对这个知识点的理解达到怎样的程度。你学废了么？关注“硬件微讲堂”，硬件路上不慌张！来源：硬件微讲堂
