基于MATLAB的图像处理与圆弧拟合技术

1年前浏览960

关键词:MATLAB;图像处理,Canny边缘检测,轮廓提取,最小二乘法拟合,圆弧识别

在现代工业和科研领域,对图像进行精确分析和处理的需求日益增长。特别是在质量控制、自动化检测和机器视觉等领域,对图像中 特定形状的识别和测量变得尤为重要。本文将介绍一种基于MATLAB的图像处理技术,该技术能够对图像进行Canny边缘检测,轮廓提取,并使用最小二乘法拟合圆弧,以实现对图像中圆弧部分的精确测量。这一技术在汽车制造、航空航天以及精密仪器检测等多个领域具有广泛的应用前景。

技术概述

本技术的核心在于利用MATLAB的强大图像处理功能,对给定的图像进行Canny边缘检测,以识别图像中的边缘信息。Canny边缘检测是一种流行的边缘检测算法,以其良好的检测效果和抗噪能力而被广泛使用。通过此算法,我们可以清晰地识别出图像中的边缘部分,为后续的轮廓提取和圆弧拟合打下基础。

实现步骤

  1. 图像读取与预处理:

    首先,我们读取待处理的图像,并将其转换为灰度图像,以减少计算复杂度并提高处理速度。
  2. Canny边缘检测:

    利用MATLAB内置的edge函数,对灰度图像应用Canny边缘检测算法,得到图像的边缘信息。
  3. 轮廓提取:

    通过bwboundaries函数提取图像中所有轮廓的坐标点,并假设目标圆弧为最大轮廓,对其进行识别和提取。
  4. 最小二乘法拟合圆:对提取的圆弧轮廓点,使用最小二乘法拟合圆的方程,计算出圆心坐标和半径。
  5. 结果输出与显示:

    最后,输出拟合圆的半径和圆心坐标,并在原图上显示拟合结果,以直观展示圆弧拟合的准确性。

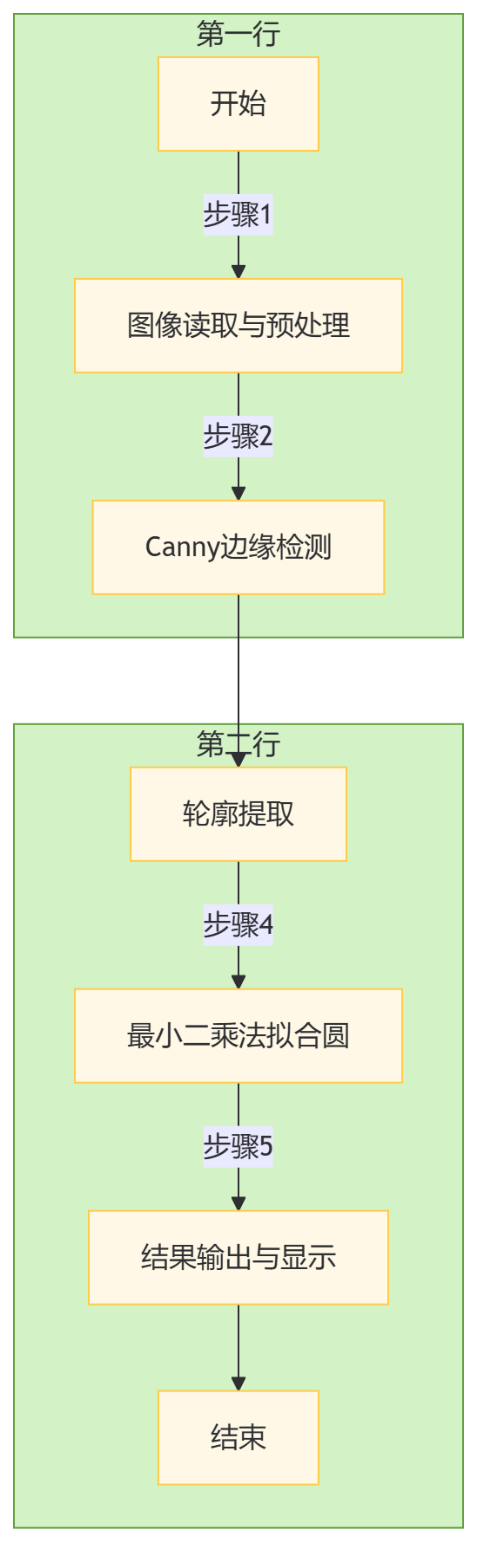

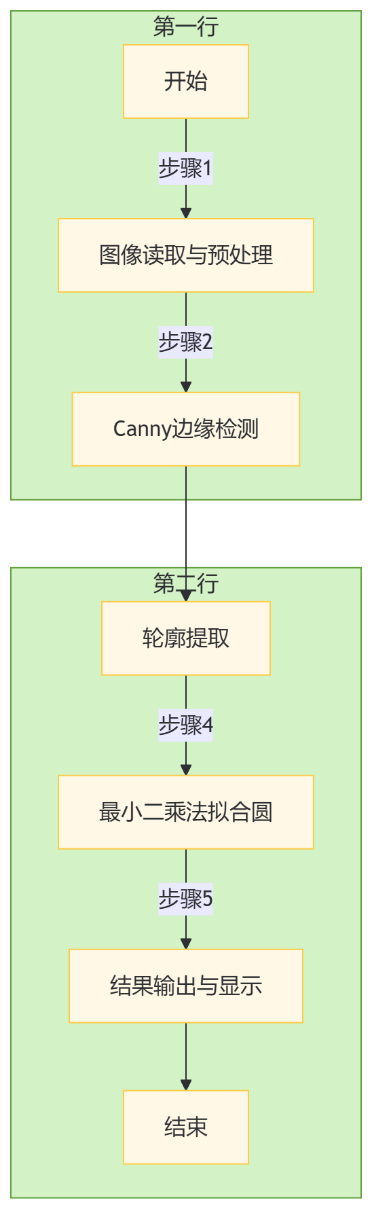

图1 方法流程图

最小二乘法拟合原理如下:

圆的方程

拟合圆的标准方程为:(x-xc)^2+(y-yc)^2=r^2

其中,(xcyc)是圆心坐标,r是圆半径。

重写为线性形式

我们可以将上面的方程进行变形,得到一个线性方程组。展开标准方程,得:x^2+y^2-2xc⋅x-2yc⋅y+xc^2+yc^2-r^2=0

重排得:-2xc⋅x-2yc⋅y+(xc^2+yc^2-r^2 )+x^2+y^2=0

我们可以将其视为线性方程形式:Ax+c=b

构造设计矩阵和观测向量

在这里,我们构造了设计矩阵A和观测向量b

设计矩阵A


其中每一行对应于一个数据点(xiyi)。

观测向量b


最小二乘法求解

使用最小二乘法来解这个线性方程组:


通过MATLAB的b,我们可以得到最小二乘解params。

圆心坐标:

xc = params(1)

yc = params(2)

半径计算:

圆半径可以通过将圆心坐标代入计算得到:r=√(xc^2+yc^2-params(3))

这里,params(3)对应于xc2 + yc2 - r2的部分。


图2 部分核心代码

应用案例

以图像test3.jpg为例,本技术能够准确地从图像中识别出底部的圆弧部分,并计算出其半径和圆心坐标。通过MATLAB的图形界面,我们可以直接看到原图、边缘检测结果、圆弧边缘检测以及最小二乘法拟合圆的直观展示。


图3 圆弧拟合结果

结论

本技术展示了MATLAB在图像处理和圆弧拟合方面的高效性和准确性。通过结合Canny边缘检测和最小二乘法拟合圆,我们能够对图像中的圆弧部分进行精确的测量和分析。这一技术不仅提高了工业检测的自动化水平,也为科研领域提供了一种新的图像分析工具。



来源:320科技工作室
