我所理解的氢燃料电池(第十一章：测试与诊断-电化学技术1)

通过前十章的学习与了解，可以知道氢燃料电池涵盖了多门学科，包括但不限于热力学、流体力学、结构力学、传热学、电化学等，他们之间存在耦合作用，更加增大了我们理解氢燃料电池的难度。不同于热力学、流体力学、结构力学与传热学更容易通过建模仿真来验证设计的合理性，电化学反应则很难。

电化学反应的本质是电子转移与物质转化的结合，但其涉及的空间和时间尺度跨度极大，从原子级到宏观级，从纳秒到小时级，仿真需同时覆盖这些尺度，难度极高；电化学反应是多物理场的强耦合过程，任一环节的简化都会导致误差累积，仿真中需同时求解Nernst 方程、 Butler-Volmer 方程、Navier-Stokes 方程、热传导方程等，方程组的强非线性使其收敛性差，且参数敏感性极高；电化学反应的关键参数难以精确测量或预测，导致仿真输入存在固有误差；电化学反应的核心发生在电极 - 电解液界面，但界面的微观结构和动态变化极难建模。

尽管随着多物理场仿真软件（如COMSOL、ANSYS、Star CCM+）和计算能力的提升，仿真精度在逐步提高，但目前仍难以完全替代实验，更多是作为实验的辅助工具，用于趋势预测或参数优化。

除了建模仿真以外，测试与诊断是用于阐述氢燃料电池中发生的复杂过程的另一种工具，测试与诊断有助于区分氢燃料电池与其组成元件之间的结构性能关系，也可以通过测试与诊断得出结果，此结果可以为模型提供基准数据，进而可以对氢燃料电池中发生的各种传输和电化学过程进行预测、控制和优化。

基于上述，采用适当的技术来测试氢燃料电池是非常重要的，这些技术能分别预估这些参数值并确定每一个参数对整个氢燃料电池性能的影响，目前各种测试与诊断工具分为两大类：电化学技术和化学/物理方法。

11-1 电化学技术

电化学技术是评估电池性能、揭示内部反应机制、识别故障（如催化剂衰减、膜降解、传质受阻等）的核心手段。这些技术基于电化学原理，通过测量电流、电压、阻抗等参数与反应条件的关系，实现对电池状态的定量或定性分析。

11-1-1极化曲线

关于极化曲线，已经在第三章详细阐述了，是在稳定条件下电池电压与电流密度的关系曲线，也是表征燃料电池性能的标准电化学技术，其作用如下：

1)评估燃料电池的基本性能

衡量输出能力：极化曲线的起点（电流密度为0 时的电压）对应燃料电池的开路电压（OCV），反映电池的理论最大电压（接近热力学电动势）；曲线的终点则对应电池能稳定输出的最大电流密度，两者结合可评估电池的功率输出潜力（功率 = 电压 × 电流密度）。

判断性能优劣：在相同电流密度下，电压越高，说明电池效率越高。通过对比不同燃料电池的极化曲线，可直接判断其性能差异（如材料、结构或操作条件优化后的效果）。

2)分析极化损耗的来源

通过极化曲线可得出燃料电池在工作条件下性能损失的相关信息，如3-8所示，极化曲线的性能损失主要有三个区域，从曲线的低、中、高电流密度分别对应燃料电池极化的电化学极化、欧姆极化与浓差极化。

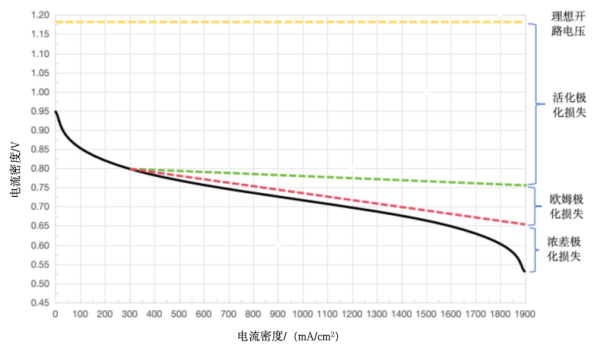

图3-8 氢燃料电池的极化曲线

活化极化：曲线起始阶段（低电流密度区）的快速下降，由阴极侧氧的电化学还原(ORR)动力学慢引起的,关于ORR动力学慢的原因在第五章中有详述;

欧姆极化：曲线中段(适中电流密度)的线性下降，主要由燃料电池催化层、集流体内电子、聚合物内质子传导的阻抗与界面接触电阻引起的，此阶段斜率对应电池的欧姆电阻(可通过斜率计算);

浓差极化：曲线末端(较高电流密度)的急剧下降，因由于气体扩散层和催化层的孔隙结构引起反应气体传输速率不能满足电极反应速率，导致浓度梯度增大，电流密度越高，浓差极化越显著。

通过极化曲线的分段分析，可定位性能瓶颈（如优化催化剂降低活化极化、改进材料降低欧姆电阻等）。

3)优化操作条件与设计参数

操作参数影响：温度、压力、反应物流量/ 湿度等条件会改变极化曲线形态（如升温可降低活化极化和欧姆极化，使曲线整体上移），通过对比不同条件下的极化曲线，可确定最佳操作窗口；

设计参数验证：电极结构、催化剂载量、膜厚度等设计参数的变化会直接反映在极化曲线上。例如，减薄质子交换膜可降低欧姆电阻，使曲线中段斜率减小，从而验证设计改进的有效性。

4)预测电池寿命与衰减机制

在长期运行或循环测试中，极化曲线的变化趋势可反映电池性能衰减：若开路电压下降，可能是膜的气体渗透增加；若欧姆极化段斜率增大，可能是电极或膜的电阻升高（如催化剂团聚、膜干燥）；若浓差极化提前出现，可能是电极孔隙堵塞导致扩散阻力增加。

通过追踪极化曲线的演变，可诊断衰减原因并预测剩余寿命。

总的来说，极化曲线是燃料电池的“性能指纹”，它不仅直观展示了电池的输出能力，更通过曲线形态的解析，揭示了电化学反应动力学、传质过程、电阻特性等深层次信息。无论是研发阶段的材料筛选、结构优化，还是应用阶段的状态监测、寿命评估，极化曲线都是不可或缺的核心工具，为燃料电池的性能提升和可靠性保障提供了直接的实验依据。

最后思考一个小问题，就是上述的极化曲线一般指的是电流密度从小到大的极化曲线，那么电流密度从大到小的极化曲线会与前者重合吗？

答案是不会重合。

在氢燃料电池测试中，电流密度从小到大（正向扫描）和从大到小（反向扫描）得到的极化曲线往往存在差异，这种现象称为极化曲线的滞后效应。

正向扫描时，因传质梯度逐步建立、活性位点逐步被占据、膜从干燥到湿润，曲线整体表现为电压偏低（极化更显著）；反向扫描时，因传质梯度残留、活性位点未完全恢复、膜保持高湿度，曲线整体表现为电压偏高（极化更轻微）。

这种差异本质上是电池内部非平衡态过程的体现，反映了燃料电池从“低负荷” 到 “高负荷” 再到 “低负荷”的动态适应能力。

在实际测试中，通常以正向扫描曲线表征电池的常规性能（更接近实际启动- 加载过程），而滞后程度可用于评估电池的动态响应性能（如传质效率、催化剂稳定性等）。
