射频指标不再玄学：从整机到模块，串联指标

匹诺曹

1年前浏览1000

刚踏入射频领域的工程师，常常被各种指标和现象搞得晕头转向：

“这烦人的杂散信号，怎么我一碰探头就消失了？”

“手别动！就放这儿！”

面对一堆独立的模块指标测试任务，内心OS：“测这些点对点参数，真的能搞懂整个系统吗？”

这些真实的困惑，背后反映了一个普遍问题：只见树木，不见森林。许多初学者容易陷入局部细节，却难以建立起射频系统的整体框架和指标间的逻辑链条。因此，我常常对新工程师强调：

“让你们测各项指标，绝非刁难。射频指标它们紧密相连，相互影响，唯有将它们串联成线，才能构建起对这个复杂系统的完整认知地图。而最佳的起点，是从整机出发，自上而下。”

节：整机测试是起点

为什么强烈建议从整机测试指标（如输出功率、接收灵敏度、EVM、ACLR、杂散等）入手，然后再深入各个模块（PA, LNA, PLL, 滤波器等）？

* 建立全局观：整机指标是射频系统最终性能的“成绩单”。从这里起步，能让你立刻明白整个系统要达到什么目标。这为后续理解各个模块的“工作意义”提供了清晰背景。

* 理解模块价值：当你看到整机的EVM不达标时，再去探究是PA的非线性、滤波器的群时延，还是PLL的相位噪声在“拖后腿”，就能深刻体会到每个模块的指标（如IP3、Group Delay、Phase Noise）如何具体影响最终结果。

* 避免“盲人摸象”：直接扎进模块细节，容易迷失方向，不知道这个LNA的NF（噪声系数）到底对整机接收灵敏度有多大贡献？或者这个PA的ACPR（邻道泄漏）要求为什么是-45dBc而不是-50dBc？从整体到局部。

节：接收与发射的二分法及模块支柱

剥开复杂的外壳，所有射频系统都可抽象为两大核心功能：

发射链路 (Tx Chain)：将基带信号搬移到射频，放大到足够功率发射出去。

接收链路 (Rx Chain)：捕捉微弱的射频信号，下变频并放大，还原出基带信息。

相应地，核心性能指标也分为发射指标 (如 Output Power, EVM, ACLR/ACPR, 杂散辐射) 和接收指标 (如 Sensitivity, NF, Selectivity) 。

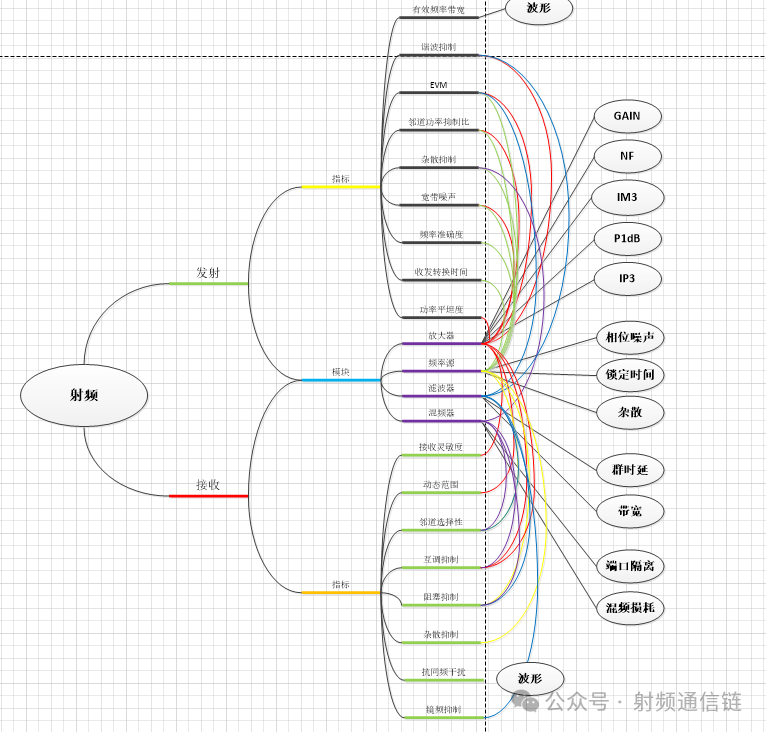

支撑这两大功能的核心模块，构成了射频系统的基石：

* 放大器：功率放大器 (PA) - 发射链路的“核心”；低噪声放大器 (LNA) - 接收链路的“决定因素”。

* 频率源：锁相环 (PLL) / 压控振荡器 (VCO) - 提供精准且纯净的“时钟”。

* 混频器：实现频谱搬移。

* 滤波器/双工器/环形器：负责选择有用信号、抑制干扰、隔离收发通道。

这四大类模块的性能，直接决定了发射和接收链路的整体性能！理解它们的工作原理和关键指标，是理解系统性能的基石。

节：案例 - EVM：一个指标背后的整条发射链路

让我们以 EVM (Error Vector Magnitude, 误差向量幅度) 这个关键整机发射指标为例，生动展现指标的关联性。它是衡量数字调制信号质量（如QPSK, 16QAM, 64QAM等）的核心指标，反映了实际发射信号点与理想信号点的偏差。

常见误解： “EVM不好？肯定是PA（功率放大器）出问题了！线性度不够啊！” 这反映了典型的“局部思维”。

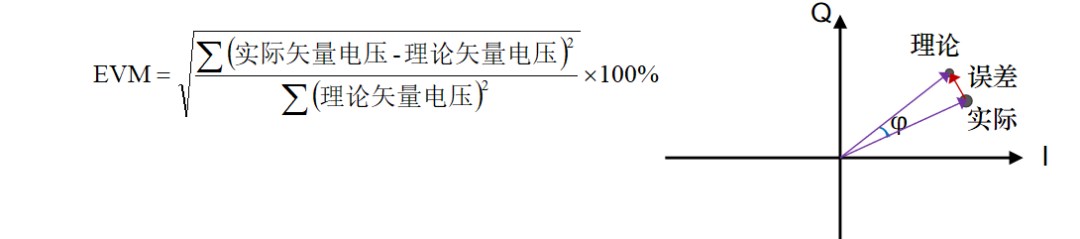

系统真相：观察EVM的定义（常表示为 RMS EVM）：

它本质上是幅度误差和相位误差的矢量合成结果。这意味着：

整个发射链路上，任何可能引入幅度失真或相位失真的环节，都是EVM的“潜在杀手”！

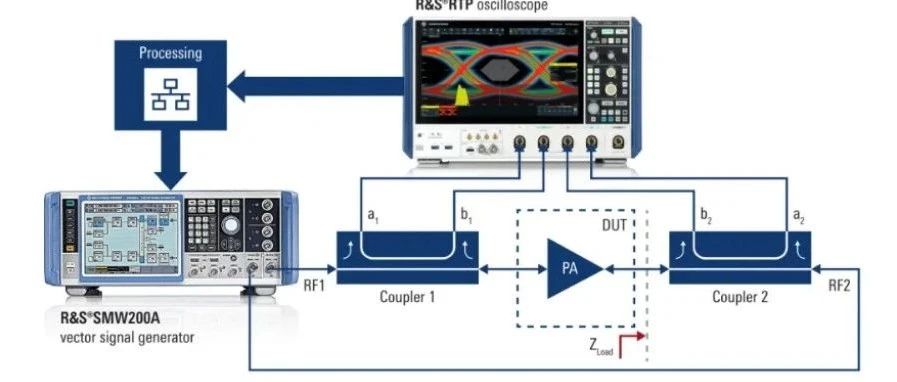

PA (功率放大器)：确实是“重灾区”。非线性失真 (Nonlinearity) 会显著扭曲信号幅度和相位，尤其在输出饱和区。AM/AM、AM/PM转换是其典型表现。
滤波器 (尤其带通/SAW/双工器)：滤除带外噪声的同时，其群时延波动 (Group Delay Variation) 会导致信号不同频率分量的相位延迟不一致，从而引入相位失真，恶化EVM。

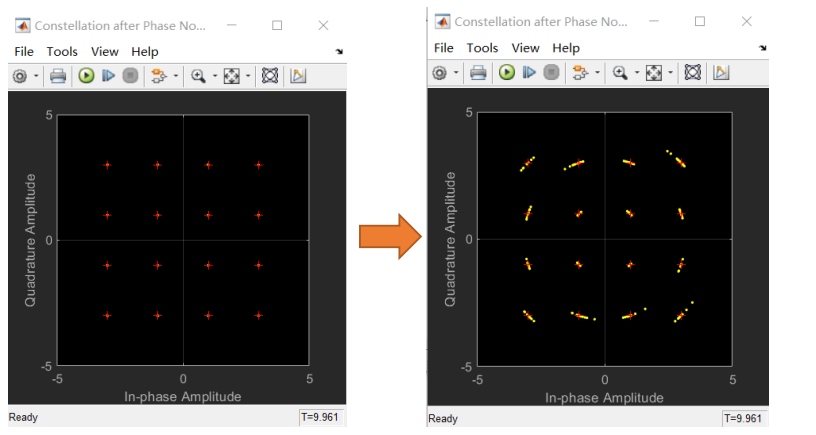

PLL (锁相环)：作为系统的“心脏”，其相位噪声 (Phase Noise) 会在信号上叠加随机的相位抖动。这种相位抖动直接表现为星座点的旋转弥散，尤其在调制阶数高（如64QAM）时影响巨大。

调制器/IQ不平衡：基带调制器本身的缺陷或I/Q两路增益、相位不平衡，会造成原始星座图失真。
电源/时钟抖动：电源纹波、时钟抖动也会通过不同路径耦合进来，影响信号的幅度和相位稳定性。

结论：一个看似简单の“EVM恶化”，其根源可能遍布整个发射链路の综合反映了整条发射链路对信号保真度的损害程度。诊断EVM问题时，必须串联思考，逐一排查从基带到天线的每一环。

总结：掌握“系统级思维”

射频工程的魅力与挑战，就在于其系统性。面对复杂的指标，“从整机指标入手，自顶向下分析，将模块指标串联成理解系统性能的线索”，迅速定位问题的根源模块甚至具体原因。

当你：

清楚整机性能目标；

理解核心模块的功能和关键指标；

洞察指标间的相互关联与影响机制（如EVM案例所示）；

你就不再是“头痛医头，脚痛医脚”的调试工，而能站在系统高度，根据整机指标的异常表现，结合对模块指标の理解，掌握这种系统级思维，复杂的射频世界将逐渐变得脉络清晰逻辑分明那些曾经令人抓狂の“玄学”现象，终将被你手中的“指标逻辑链”一一破解从此，“手指放在这里”的魔法指令，将让位于胸有成竹的系统分析和精准调试继续沿着这条路径探索，你将在射频领域走得更深、更远！

来源：射频通信链
