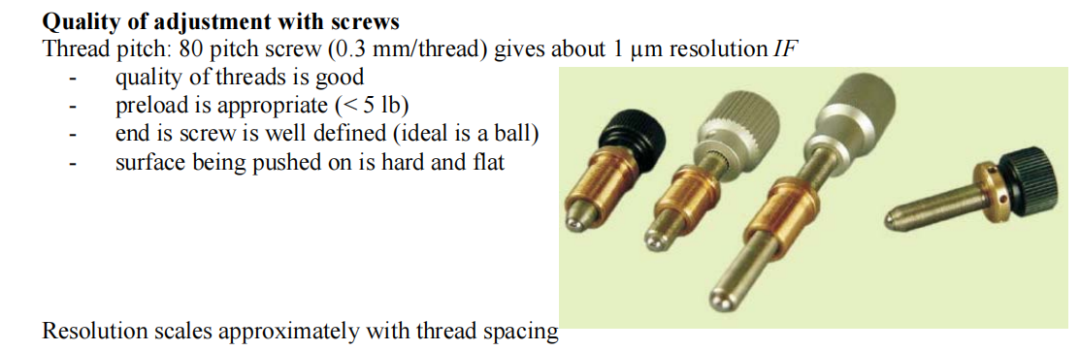

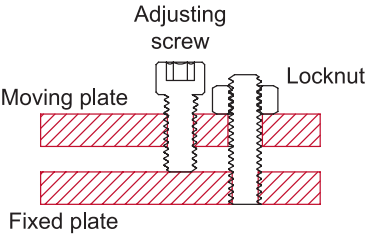

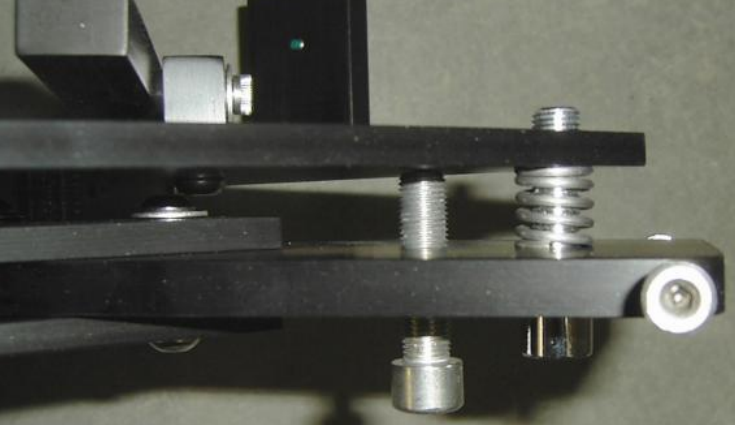

光机丨螺纹问题（三）

摘要：光程差是一个十分重要的概念，本文把可以想到所有关于OPD内容都进行了整理，希望对机械设计工程师理解光学设计有一点启发。1 定义光程差是指两束光线在传播过程中所经历的路径长度差。 其中，n1和n2分别是两束光线的折射率，r1和r2是它们的几何路程。2 物理意义光程差本质是光波相位差的直接来源，光波的相位变化由光程决定。 式中：λ是真空中波长。当光程差为半波长的整数倍时，两束光的相位差为零，光波重合；而当光程差为半波长的奇数倍时，两束光的相位差为π，光波相互抵消。3 光程差对光学系统的影响光程差是光学系统中影响性能的核心因素之一，本质是光波相位差的物理体现。3.1 光程差与波前畸变之间关系（1）光程差直接导致波前偏离理想形状，程差直接导致波前偏离理想形状，其数学关系为： 式中：相位差△Φ为波前像差（单位：弧度）。折射率和几何路径的变化均会改变相位，这对机械设计中的介质选择与光路布局具有指导意义。（2）典型影响：① λ/4 判据：当系统最大光程差超过 λ/4时，瑞利判据认为成像质量显著下降。波前误差数量由瑞利规则给出，规则指出光程差PV值达到λ/4时，衍射极限性能仍可得到维持，相应的均方根波前差为λ/14。② 像差类型：不同空间分布的光程差对应不同像差。3.2 对成像系统的影响(1) 分辨率下降点扩散函数（PSF）展宽：光程差导致波前畸变，使理想点光源成像为模糊光斑。例：望远镜主镜面形误差引起的光程差会使星像直径增大，降低角分辨率。（面形误差→光程差→波前畸变→点扩散函数展宽→角分辨率下降） 当光程差增大时，会导致光束的相干性降低，从而降低成像的清晰度和分辨率。因此，主镜面的面形误差会直接影响望远镜的角分辨率，使其低于理论极限。自适应光学是一项使用可变形镜面矫正因大气抖动造成光波波前发生畸变，从而改进光学系统性能的技术。注意：大气湍流会导致光波的相位波动，使得原本由主镜面形误差引起的光程差进一步恶化，从而降低成像质量。 （2）对比度损失光程差引起波前畸变（相位误差），导致点扩散函数（PSF）展宽，最终表现为MTF衰减。 调制传递函数（MTF）衰减：光程差会降低中高频区域的MTF值，导致图像细节模糊。① 斯特列尔比（Strehl Ratio）与MTF 定量关系：斯特列尔比（Strehl Ratio）表征中心光强衰减： 当RMS OPD=λ/14时，S≈0.8（通常认为可接受极限）。对于小像差系统（RMS OPD < λ/14），MTF的衰减可近似为： 表明光程差通过斯特列尔比全局降低所有频率的MTF，尤其是中高频。② 波前像差的空间频率分解光程差的分布可分解为不同空间频率成分，高阶像差（高频OPD变化）直接削弱高频MTF： （3）像差类型与光程差分布① 球差光程差表达式： 式中：r 为光束孔径归一化半径（0≤r≤1），a 为球差系数。物理意义：边缘光线与近轴光线聚焦位置不同，导致轴向光程差；光斑呈对称弥散圆，中心能量降低。工程来源：球面透镜曲率设计未优化，可以优化为非球面透镜进行优化。热压成型透镜存在内应力，导致折射率梯度不均匀。热压成型是制造塑料透镜的主要工艺之一，高效、低成本，适用于大规模生产。a.熔融塑料在模具中冷却时，外层与中心区域的冷却速率不同，导致收缩不一致，产生拉伸或压缩应力;b.浇口位置、流道设计不当，导致材料填充不均或困气，加剧应力集中。② 彗差光程差表达式： 式中：θ 为视场角方向，b 为彗差系数。物理意义：离轴点光源成像为彗星状光斑，拖尾方向指向视场中心。工程来源：光学元件偏心或倾斜装配，主要来源是装调误差；非对称机械应力，如镜片压圈过紧导致局部形变。③ 像散光程差表达式： 式中：c 为像散系数。物理意义：子午面与弧矢面聚焦位置分离，光斑呈椭圆或十字线。工程来源：非旋转对称应力，如方形镜框压迫圆形透镜；离轴光学系统。④ 场曲光程差表达式： 式中：d 为场曲系数。物理意义：像面呈弯曲曲面，边缘视场离焦。工程来源：透镜组光焦度分配不合理，如正负透镜未平衡；探测器平面无法贴合弯曲像面。⑤ 畸变 式中：e 为畸变系数。物理意义：图像几何形状失真（枕形或桶形畸变），不影响清晰度。工程来源：光阑位置不当导致主光线偏折不对称；广角镜头设计未充分校正非线性像差。3.3 对干涉系统的影响(1) 干涉条纹对比度降低对比度公式： 当光程差分布范围超过 λ/2 时，条纹对比度趋近于零。(2)测量误差激光干涉仪：1 nm级光程差对应可见光波段约1/500波长的相位误差，导致位移测量误差。天文干涉仪：基线抖动引起的光程差会破坏相干性，需实时补偿（如VLTI采用延迟线系统）3.4 对衍射极限系统的影响（1）艾里斑畸变理想光学系统的衍射极限角分辨率θ=1.22λ/D，光程差会导致实际光斑能量分散。如：EUV光刻机的投影物镜系统的波像差需RMS<0.03λ，相当于0.45nm。（2）激光光束质量M²因子恶化：激光谐振腔内光程差（如镜面变形）会导致高阶模激发，使光束发散角增大。M²因子表示实际光束与理想高斯光束的接近程度。 M²越大，光束发散越快聚焦光斑越大，能量密度越低。激光切割：M²<1.3，可实现微米级切缝；空间通信：M²<1.2，确保远距离低损耗传输。3.5 对衍射极限系统的影响(1) 聚焦光斑能量分散光程差使聚焦光斑的中心能量降低，旁瓣能量升高。（2）多程系统能量损失激光放大器等多程系统中，累积光程差会引起相干叠加效率下降。 当ΔOPD=λ/2，η≈40%。3.6 光程差的敏感度分析（1） 机械误差传递系数转换关系：机械位移Δ𝑥通过折射率𝑛放大为光程差： 例：某红外系统（λ=10.6 μm）要求ΔOPD<λ/10，则机械位移容限：对ZnSe透镜,n=2.4 （2） 热致光程差总光程差变化 例：铝反射镜示例（L=100mm,α=23×10⁻⁶ ℃,n=1）：温升1℃导致ΔOPD=2.3μm，远超可见光λ/4（≈0.15 μm）要求。其实看到这里，对于机械设计来说，光程差（OPD）依然是一个抽象的概念，光程差通过波前畸变、干涉对比度、衍射极限等多路径影响系统性能，其控制需贯穿设计-制造-使用全周期。这话可以读，但究竟什么意思，依然是不理解？4 从机械设计角度进行光程差控制机械设计可以从生产制造、加工工艺、机械结构设计、机械装调控制角度控制光程差对光学系统影响。4.1 生产制造阶段（1）材料选择与制备① 材料均匀性缺陷导致材料的折射率分布不均匀（Δn ≈ 10⁻⁶ ~ 10⁻⁵）。光程差贡献： 例：若透镜厚度 L=10mm，Δn=10⁻⁶ ⇒ OPD=10 nm（如：λ=500 nm，相当于λ/50）。② 杂质与气泡散射与相位突变：材料内部杂质或气泡（直径>10 μm）导致局部折射率突变（Δn≈0.5），产生随机OPD。例：某激光聚焦镜因气泡导致局部OPD=λ/2（λ=1064 nm），焦点能量下降40%。4.2 透镜加工工艺(1) 面形精度误差① 表面粗糙度与中高频误差：低频误差（PV<λ/4）：导致离焦、像散等低阶像差。中高频误差（空间周期<1 mm）：引起散射，降低对比度。光程差量化：表面高度误差Δh对应的OPD=2(n-1)Δh，反射式系统OPD=2Δh。例：Δh=10 nm，n=1.5 ⇒ OPD=10 nm；而反射式OPD=20nm。采用离子束抛光，面形精度达PV<λ/50（λ=633 nm ⇒ PV<12 nm）；磁流变抛光（MRF），消除中高频误差，粗糙度Ra<0.5 nm。(2) 边缘效应与倒角研磨过程中边缘材料去除不均，导致有效孔径外光程突变，造成衍射效应增强，波前边缘畸变。采用精密数控机床控制倒角角度（±0.1°）；激光修边技术实现亚微米级边缘一致性。4.3 镀膜工艺(1) 膜厚均匀性梯度膜厚导致相位延迟：增透膜或高反膜厚度偏差Δd引起附加OPD： 例：Δd=1 nm，n膜=1.38 ⇒ OPD=0.76nm采用离子辅助沉积（IAD）实现膜厚均匀性<0.1%；实时晶控仪监控膜层生长。(2) 膜层应力双折射效应：镀膜内应力（可达100 MPa）导致基片变形，引入附加像差。例：某激光透镜镀膜后面形PV误差从λ/20恶化至λ/10。高低折射率材料交替沉积抵消应力，优化膜系设计；退火处理。4.4 装调与应力控制（1）装调误差① 偏心与倾斜透镜光轴偏离设计位置Δx，导致光程差 例：Δx=10 μm，θ=5°，n=1.5 ⇒ OPD=1.3 μm（λ=500 nm ⇒ 2.6λ）。② 高精度装调六轴调整台实现位置精度±1 μm，倾斜±0.005°；图 哈尔滨工业大学柔性铰连接的Stewart 平台激光自准直仪实时监测光轴对准。（2）机械应力① 夹持过紧导致形变镜座与透镜接触应力引发局部折射率变化，即光弹效应： K为光弹系数（单位：10⁻¹² Pa⁻¹，材料相关）例：σ=10 MPa ⇒ Δn=3×10⁻⁶ ⇒ L=10 mm，那么OPD=30 nm。各向异性表现：应力方向不同，折射率变化方向也不同，导致双折射（Birefringence）。双折射量可表示为： 式中：n∥和n⊥别为平行与垂直于应力方向的折射率。图片来源《光学结构分析》P381-383② 柔性支撑设计使用弹性材料制作镜座，应力<1 MPa；有限元分析优化接触点分布。来源：认真的假装VS假装的认真
