HyperMesh修改参考坐标系与分析坐标系

1年前浏览1856

在 OptiStruct 中，将节点赋予到指定坐标系下。

方法 1：通过输入文件（.fem 或 .dat）直接定义

在 OptiStruct 的输入文件中（如 .fem 或 .dat），可以通过 GRID 卡片定义节点时直接指定其坐标系。
语法示例：

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)
GRID	ID	CP	X1	X2	X3	CD	PS

字段	说明	示例/单位
ID	节点的唯一标识号（正整数）	`100`
CP	定义节点坐标位置的坐标系 ID（≥0，默认为0表示全局坐标系）	`10` （局部坐标系）
X1,X2,X3	节点在 CP 坐标系下的坐标值（实数）	`1.0, 2.0, 3.0`
CD	节点结果（位移、约束等）的输出坐标系 ID（≥-1，默认为CP或0）： - `-1`：流体网格点（流固耦合分析专用）	`10` （输出到局部系）
PS	永久单点约束（如固定自由度），用数字组合表示（如`123`表示约束1-3方向） `V`：压电分析中电势为零标志	`12345`

示例：

  GRID, 100, 10, 1.0, 2.0, 3.0

表示节点 100 定义在坐标系 ID=10 下，坐标为 (1.0, 2.0, 3.0)。

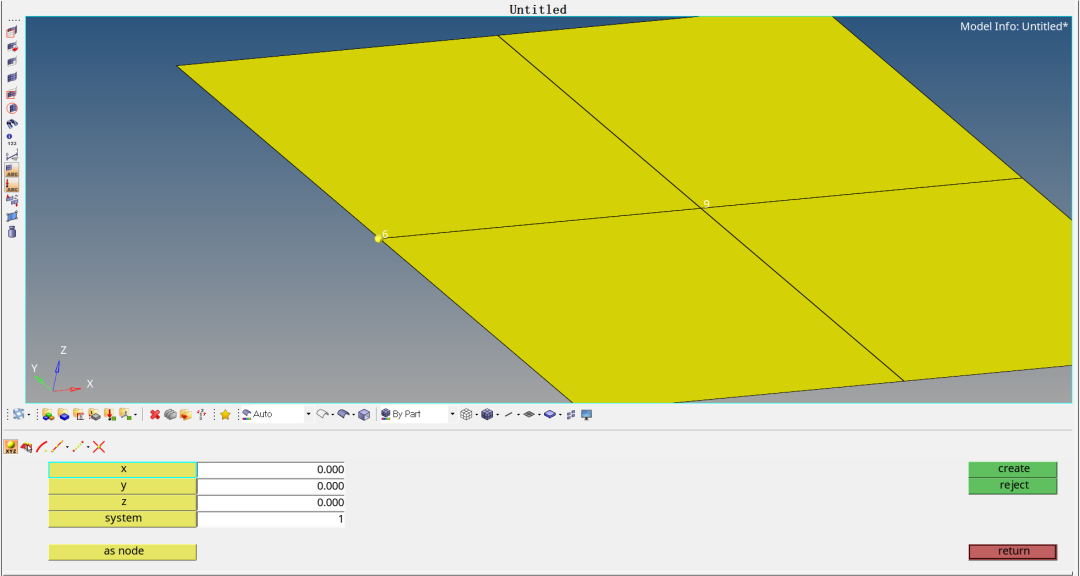

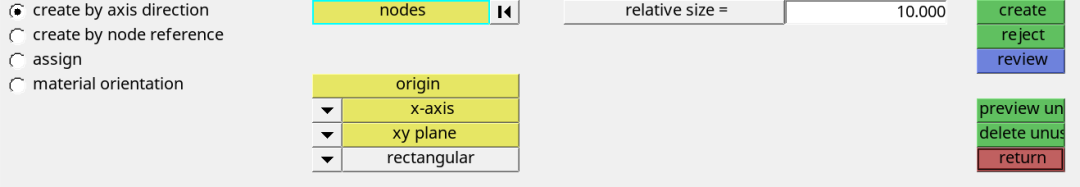

1. 创建/选择坐标系 在 HyperMesh 中，通过systems创建坐标系，可以同时创建多个坐标系，即nodes选择多个，Origin为坐标系原点，x为坐标系x轴，xy表示选择的点与原点，x轴组合为，xy平面。

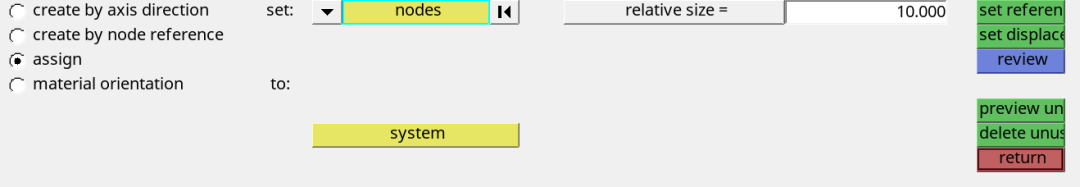

2. 通过assign创建将节点赋予给坐标系，以及将结果输出基于坐标系

set reference	Assign the reference system to the entity 为node指定参考坐标系
set displacement	Assign the analysis system to the entity.为node指定分析坐标系
