hfss 3d layout直接生成BGA balls及其端口设置

将PCB导入到HFSS 3d layout后，如果对应的芯片封装是BGA的，那么就可以直接利用软件生成BGA balls，并且给这些BGA balls设置端口，非常方便，这些焊球和设置的端口可以直接导入至HFSS中，可以大大节省建模时间。

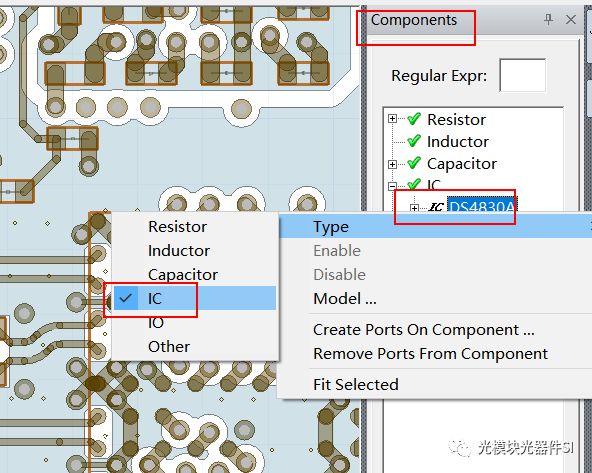

不过要注意的是只有IC才可设置BGA balls，如果导入的芯片不是IC type，就需要手动更改下，具体操作如下：在画图窗口右侧的components下，左键选择芯片，然后右键就可以更改type。

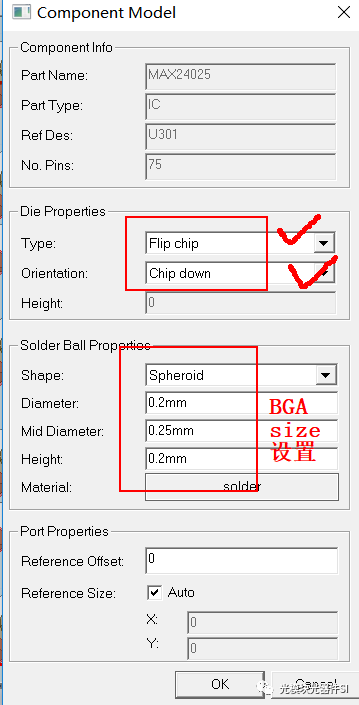

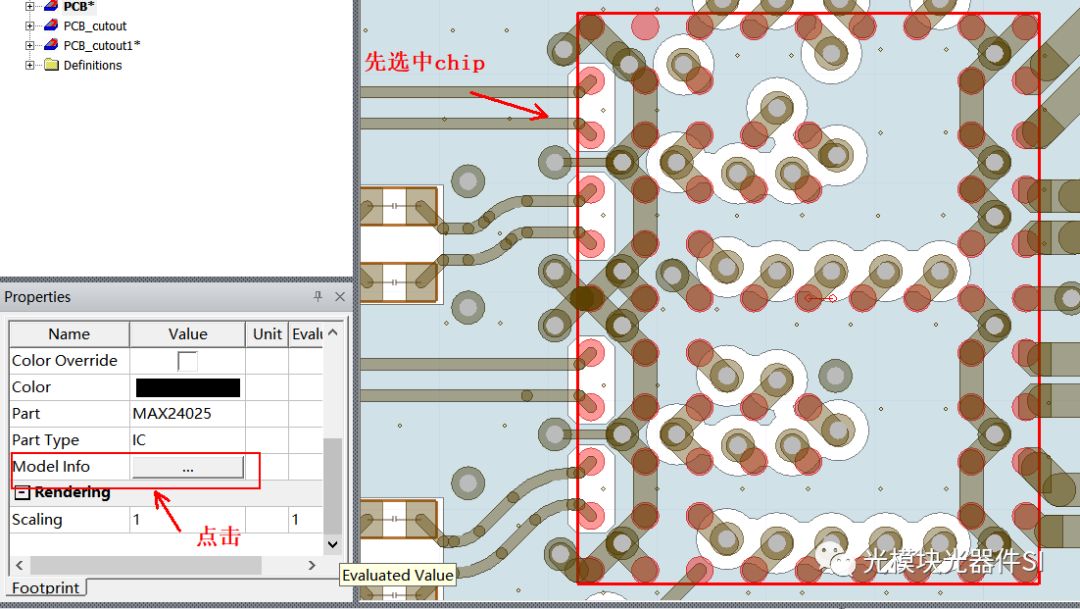

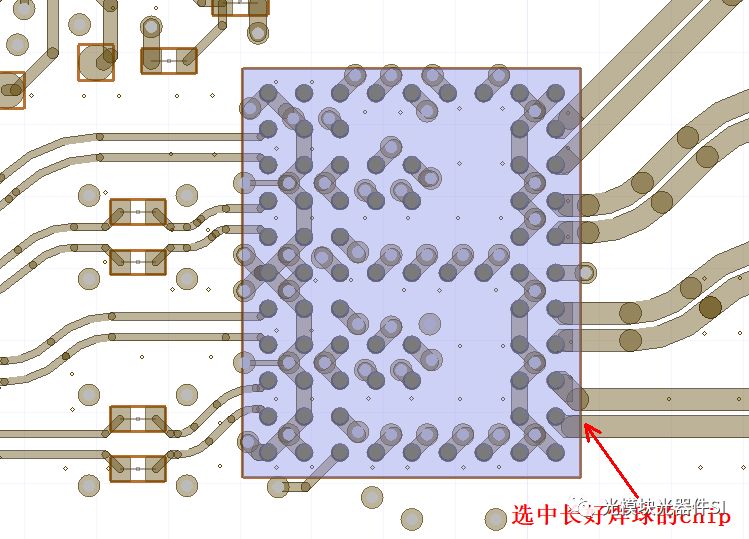

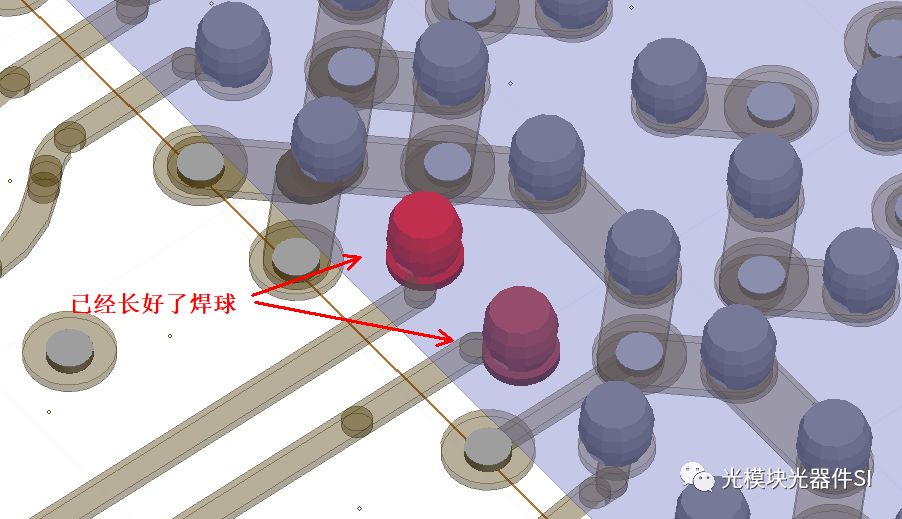

生成BGA balls步骤：

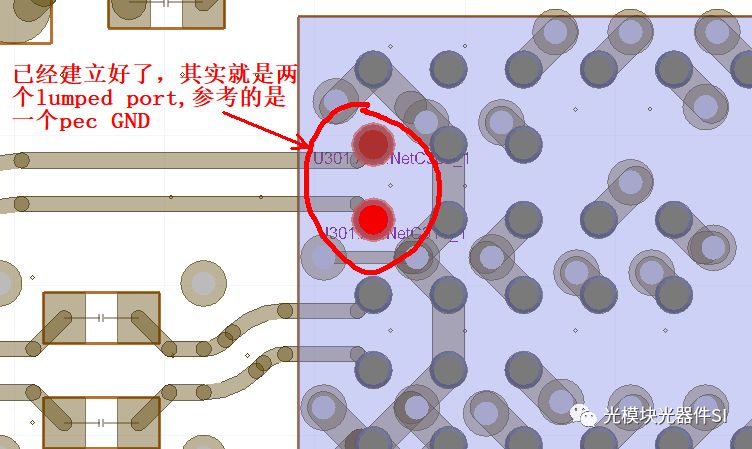

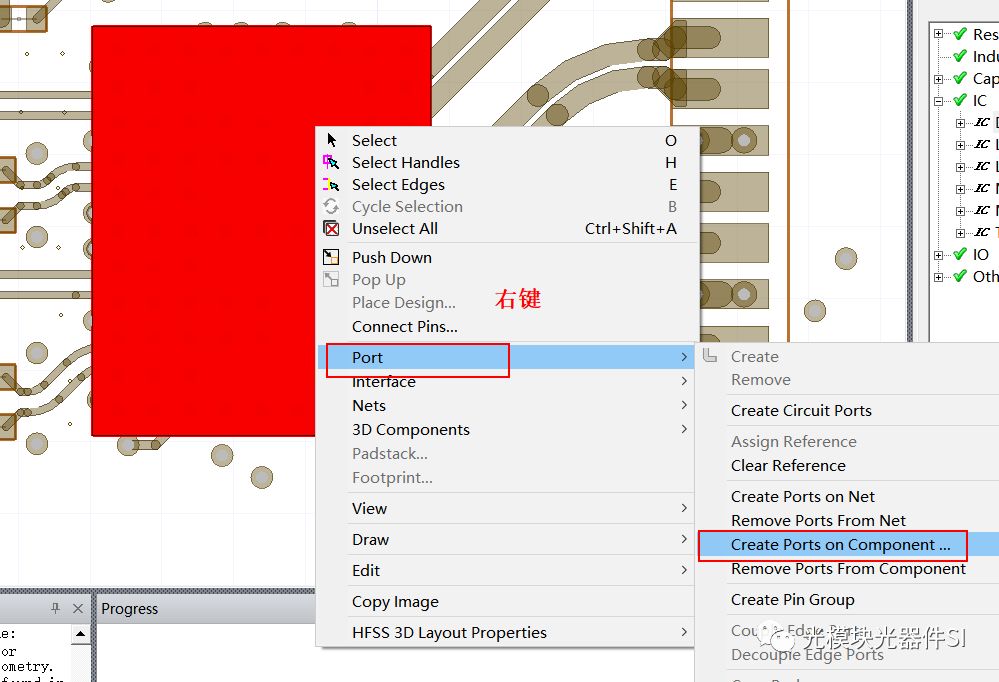

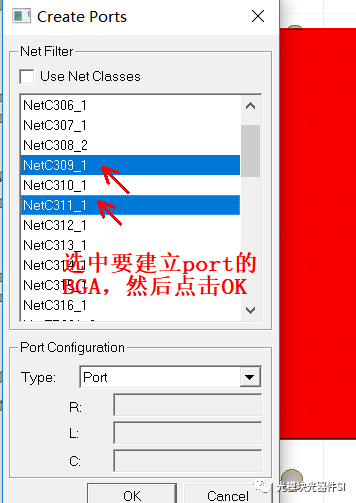

生成BGA port 步骤：
