HFSS中高效建模技巧分享（一）

近期开始分享一些HFSS的高效建模技巧，因为我发现很多人建模的思路比较死板，还处在堆积木的阶段，要处理很多的坐标，工作量非常大，事实上HFSS提供了很多非常高效的命令，灵活使用这些命令，能让建模过程变的简单，也比较好玩，希望这些技巧对新人的建模能力有所提升，谢谢！

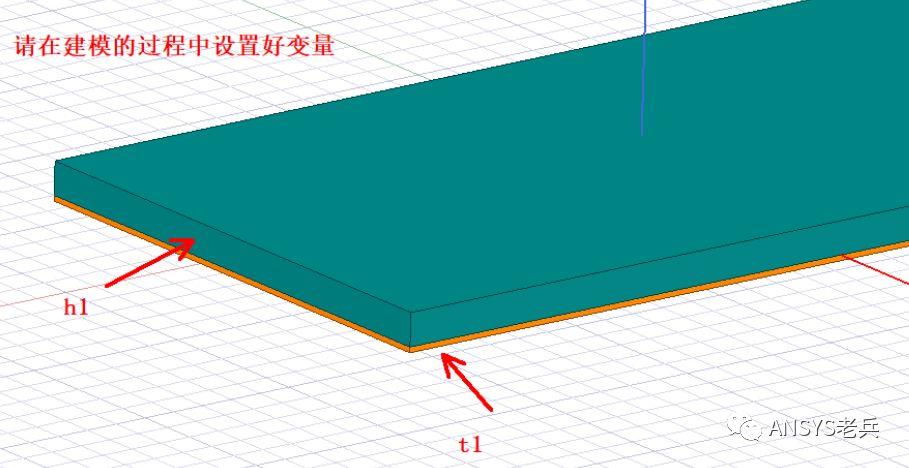

1、快速建立PCB层叠技巧

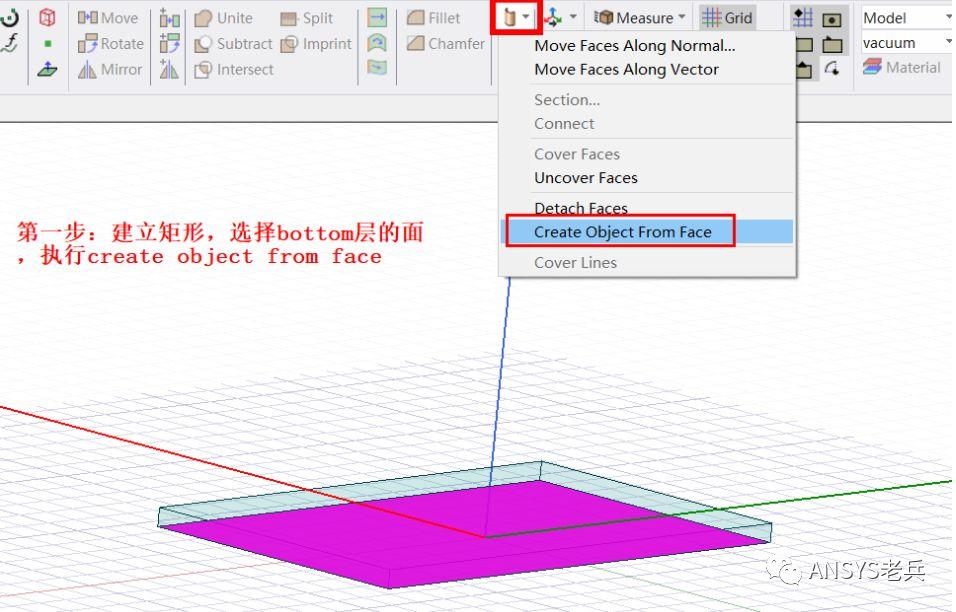

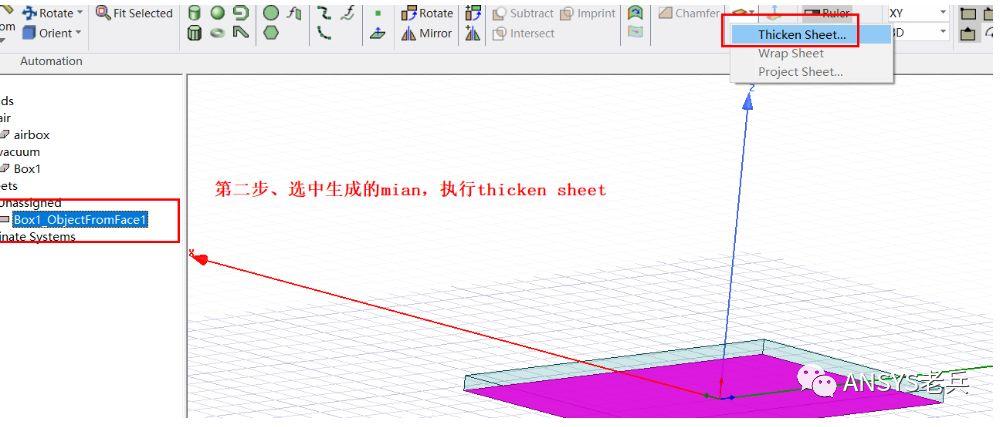

• 使用create object from face + thicken sheet

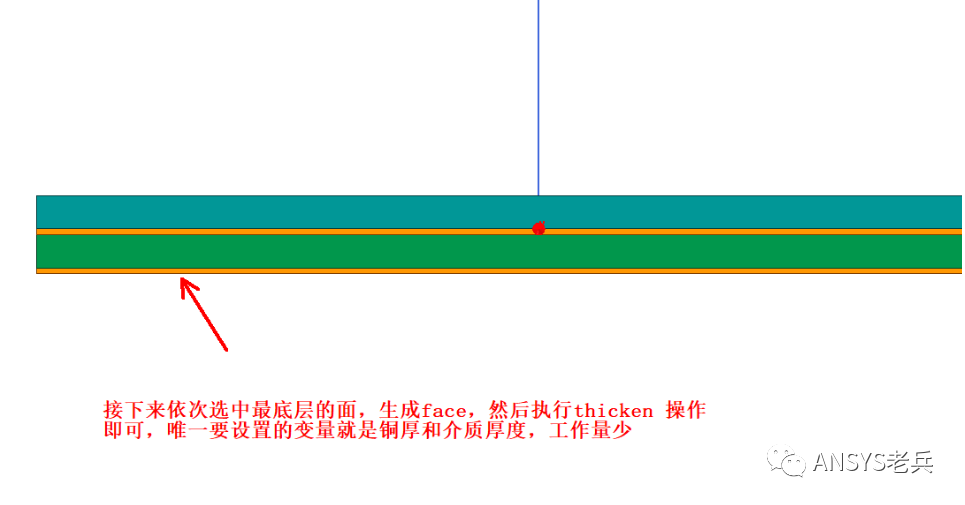

  通常建立PCB层叠，大家习惯于用多个矩形堆叠，这个方法本身没有任何问题，只是在修改坐标的时候特别麻烦，尤其是层数大于8层以上的时候，估计自己修改坐标都要晕掉~，此时如果能使用create object from face + thicken sheet命令，建模就非常简单，只需要设置一个厚度即可，不用去记坐标，省时省力，下面演示过程：

•

友情提醒：其实PCB 层叠在HFSS 3d layout里面设置更简便，建模方法都是很多，很灵活的。

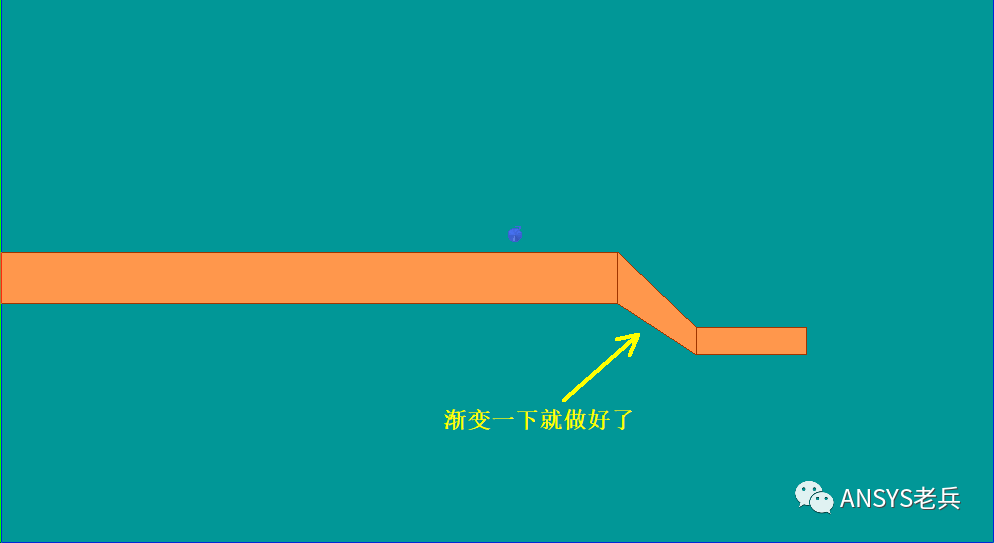

2、 走线渐变技巧

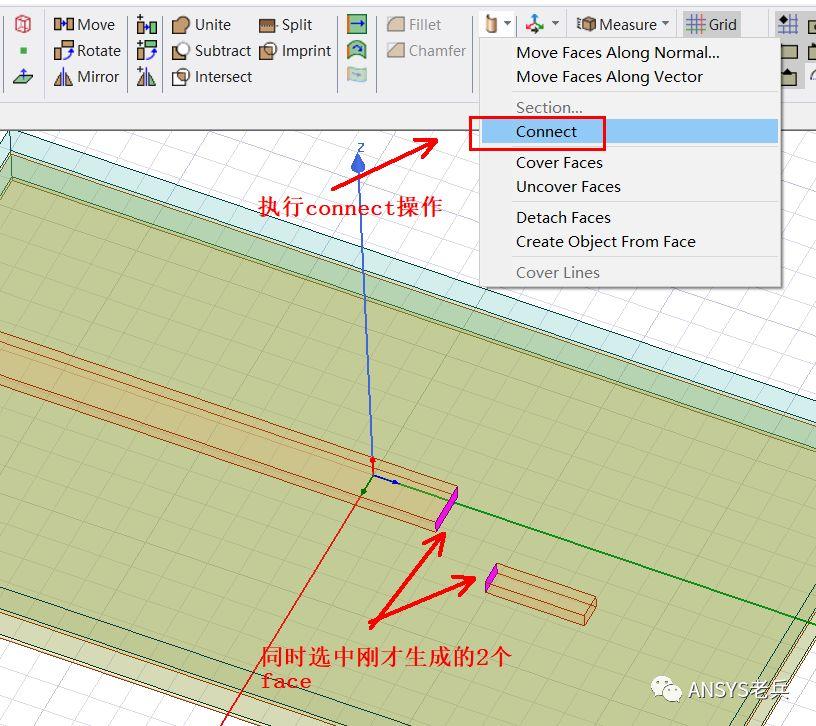

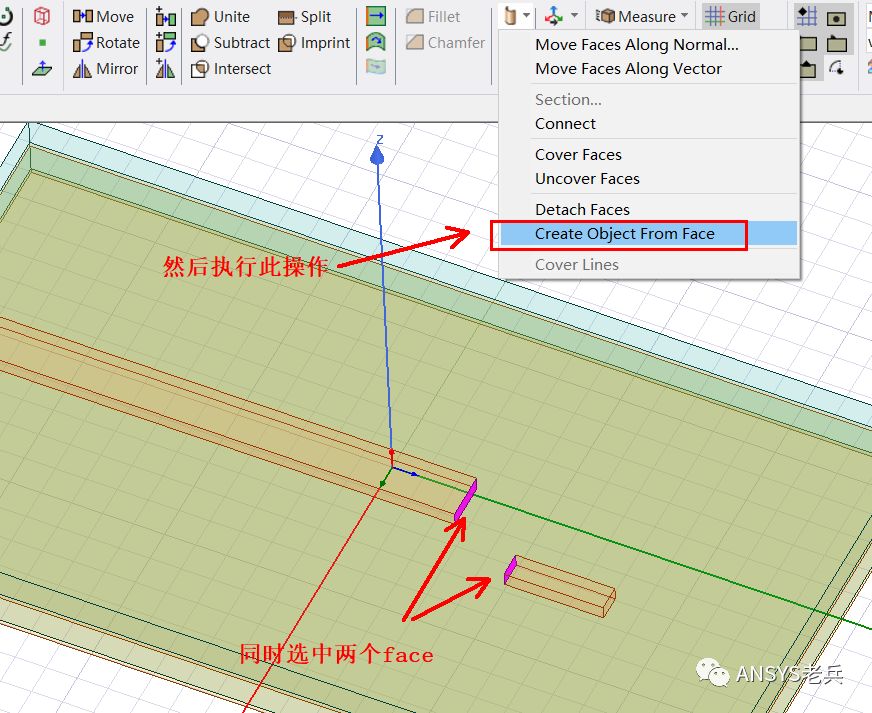

• 使用create object from face + connect face

HFSS在画直来直去的模型方面，很有优势，在画拐弯或弯曲的走线方面，就相对麻烦点。信号走线由粗到细，有好几个方法，今天介绍的是最简单的方法，使用create object from face + connect face，下面演示过程：

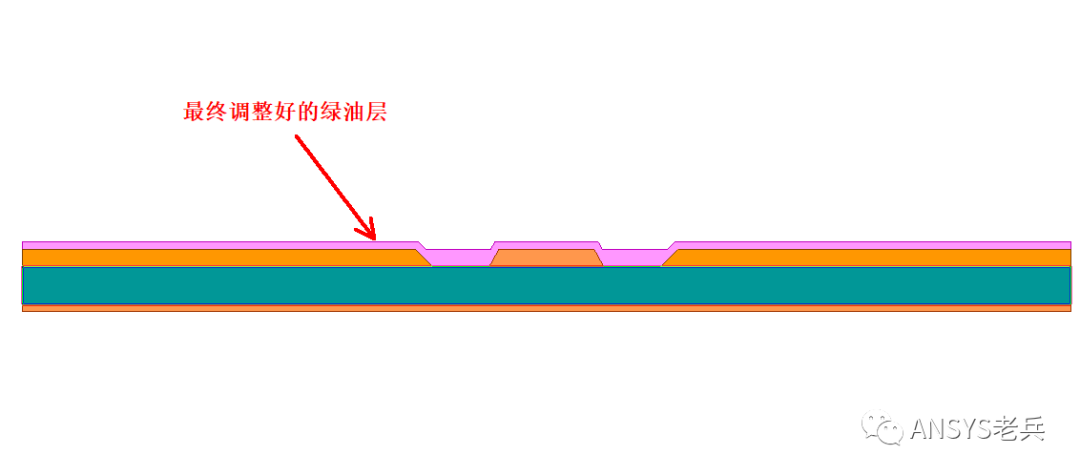

3、快速生成绿油层

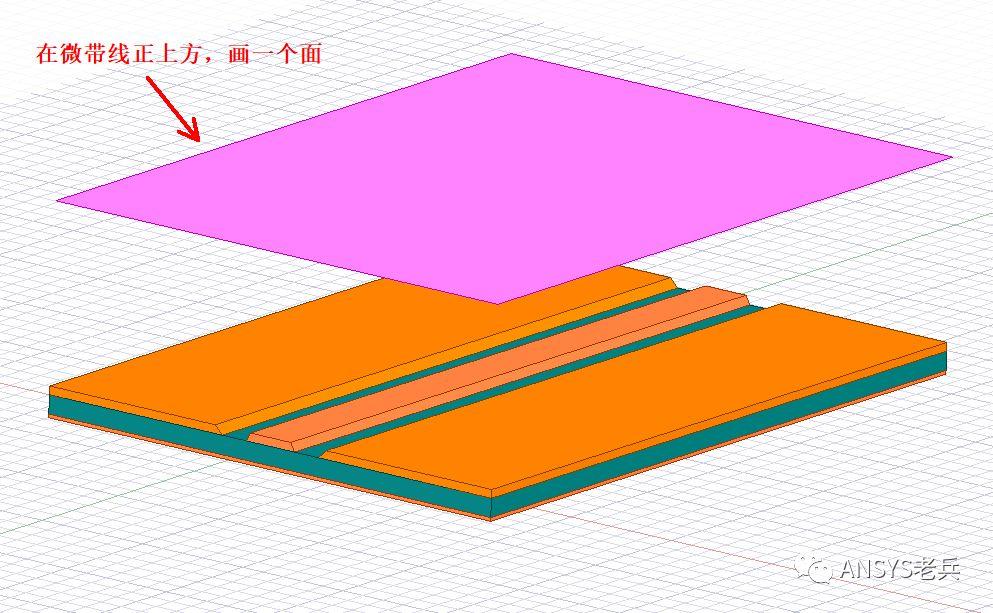

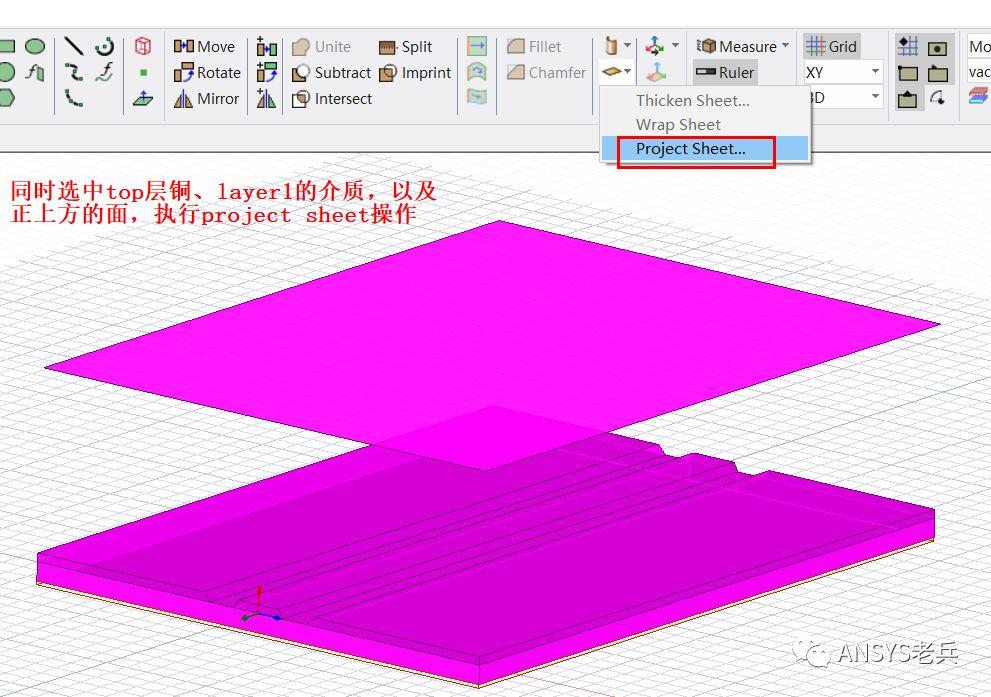

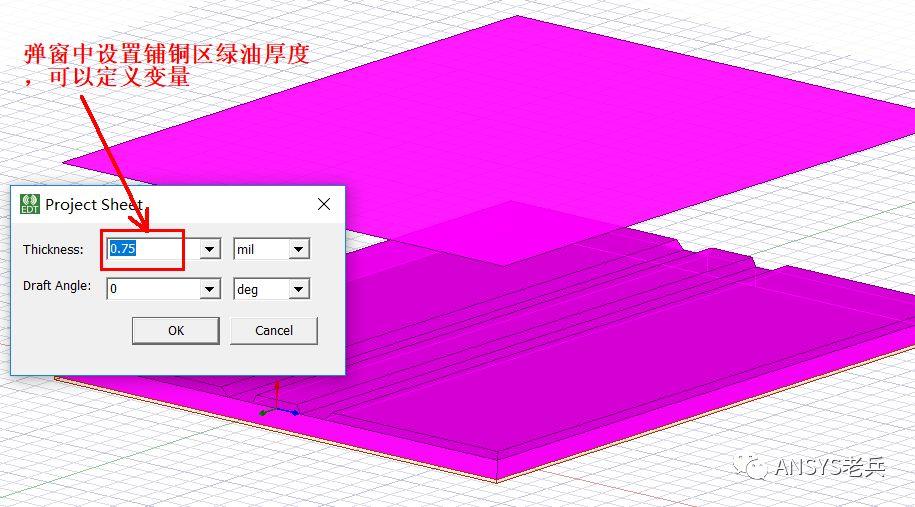

• 使用project sheet命令

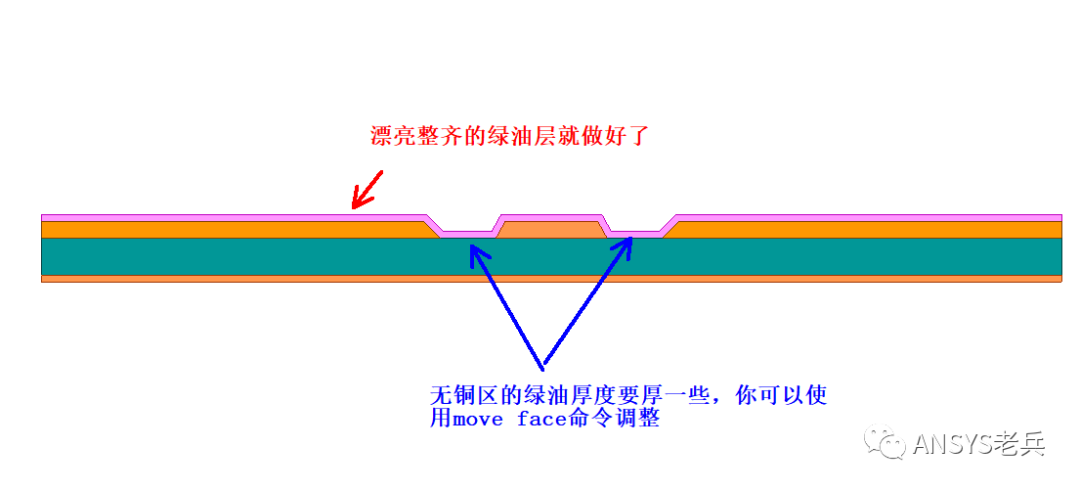

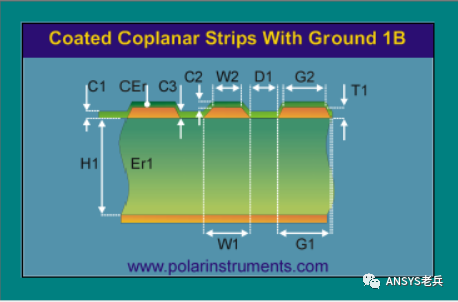

  由于绿油在铺铜区和无铜区厚度不一样，尤其是走线的横截面还是梯形的时候，此时直接在HFSS中画绿油层，挺麻烦的，这个时候如果能利用到project sheet命令，则事半功倍，下面演示过程：
