大家好，这里是射频学堂。

最近社群里有工程师分享了一款高端射频基材——XCPS交联聚苯乙烯，瞬间引发热烈讨论。它最炸裂的参数，就是损耗因子低至 0.0005。

相信大部分射频工程师都被普通 FR4 板材坑过：布线、匹配、结构全都没问题，结果整机指标崩盘——高频插损过大、滤波器Q值拉不起来、天线增益偏低、大功率工作时相位乱飘。

很多时候，限制射频性能的根本不是电路设计，而是被大家轻视的板材介质损耗。

借着这款新材料的热度，今天我们系统、透彻地讲透射频最核心的基础概念：损耗角正切 tanδ 与损耗因子 Df。彻底厘清二者区别与联系，同时讲明白：为什么低频电路完全不在乎的介质损耗，却是射频、微波、毫米波设计的第一选材指标。

01 介质损耗的物理本质：高低频的核心区别

在直流、电源、低速数字电路中，PCB介质的作用非常单纯：绝缘、支撑。此时信号能量完全集中在铜导线里流动，板材不参与电气传输，自然不需要关注损耗大小。

但射频电路完全不同：GHz级射频信号不是“导线电流”，而是“空间电磁波”。

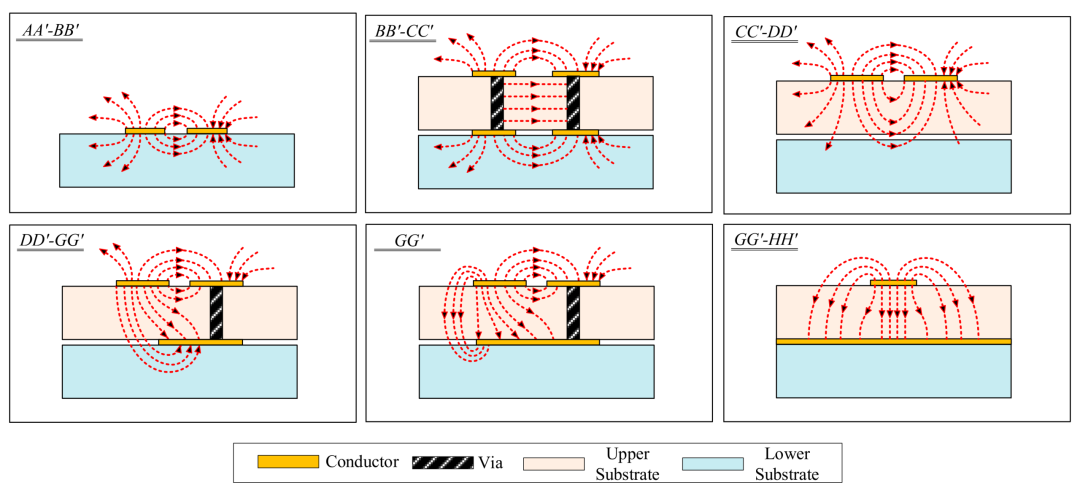

无论是微带线还是带状线，绝大部分电磁场能量都弥散在铜箔与基板介质之间，板材本身就是电磁波的传输通道。

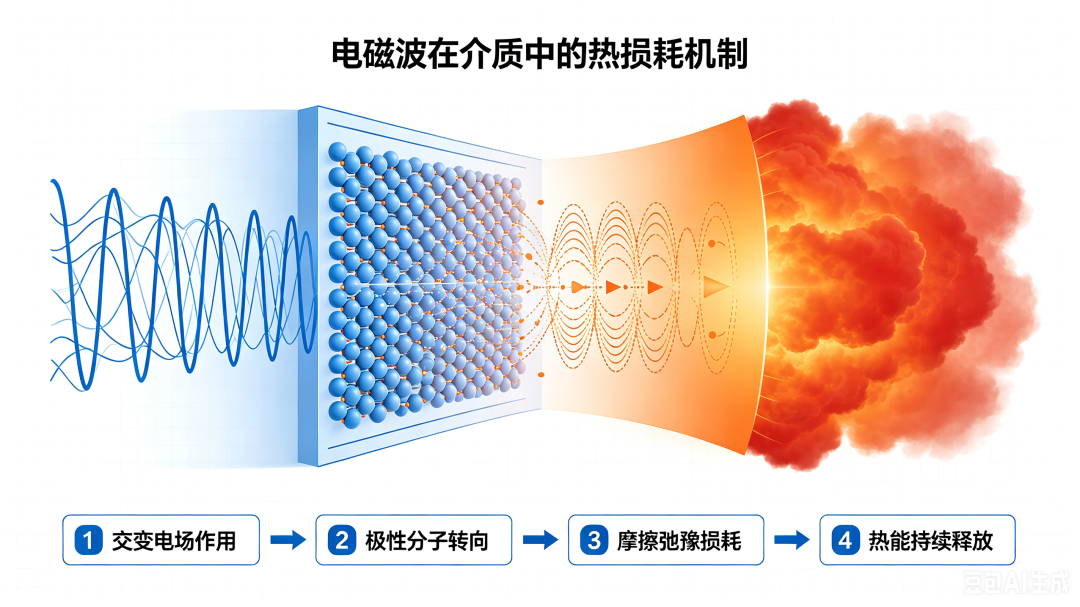

高频交变电场会反复拉扯介质内部极性分子，分子持续极化、摩擦、弛豫，极化响应始终滞后于电场变化，最终将电磁波的有效电能不可逆地转化为热能——这就是介质损耗的物理本源。

记住这条射频工程黄金定律：低频看铜线损耗，射频看介质损耗；低频靠导线导电，射频靠介质传波。

02 复介电常数：看懂损耗的底层模型

理想介质只储能、不损耗，但真实介质既有储能特性，也有损耗特性。射频电磁学通过复数相对介电常数统一描述这两种行为：

实部 ε'（Dk 介电常数）：表征介质储存电场能量的能力，直接决定电磁波传播速度、传输线特性阻抗、信号电长度与相位延迟，是我们做线宽设计、阻抗匹配、相位调试的核心依据。

虚部 ε''（损耗项）：表征介质消耗电场能量的能力，是介质损耗的唯一来源，直接决定信号传输的衰减大小。

介质内部电流分为两部分：负责储能的无功位移电流、负责发热的有功损耗电流。两者存在相位差，这个相位夹角就是损耗角 δ。

03 损耗角正切 vs 损耗因子：彻底厘清概念

1. 损耗角正切 tanδ（物理定义）

损耗角正切是纯粹的物理电磁概念，定义为介质损耗功率与电场储能功率的比值：

它描述的是：介质每储存一份能量，会伴随多少比例的能量损耗。属于材料固有属性，与板厚、线长无关。

射频低损耗材料普遍满足 tanδ<<1，因此可近似认为：tanδ=δ。

2. 损耗因子 Df（工程定义）

从纯理论角度，本征损耗因子特指介电常数虚部 ε''，代表绝对损耗大小。

但在全球射频PCB行业、板材手册、仿真软件（ADS/HFSS/CST）中，形成了统一工程规范：

Df（损耗因子） = tanδ（损耗角正切）

也就是说：学术叫 tanδ，工程叫 Df，射频设计中二者完全等价、通用。

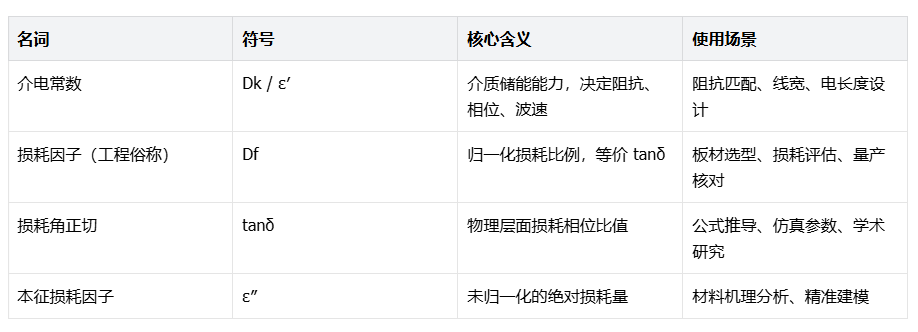

3. 易混淆参数对照表

04 损耗如何变成插损？射频核心公式

电磁波在微带、带状线中传输，完整传输特性由复传播常数描述：

其中：

β：相位常数，由Dk主导，决定相位、电长度；

α：衰减常数，决定信号幅度衰减，是插损的核心来源。

由介质损耗带来的衰减分量，是高频射频损耗的主体，公式为：

可以直接看出关键规律：

介质损耗与频率 f 呈线性正相关。频率越高，Df 对插损的影响越致命。

这也是为什么毫米波、太赫兹电路，对板材损耗近乎苛刻的根本原因。

主流板材损耗直观对比：

普通FR4（1GHz）：Df≈0.02 ｜损耗大，高频严重拖累性能

传统PTFE：Df≈0.001~0.002 ｜经典低损耗基材

XCPS交联聚苯乙烯：Df≈0.0005 ｜损耗再降一个数量级，超宽频极致稳定

05 射频为什么必须死磕低Df？六大核心原因

低频电路只看绝缘和成本，损耗可以忽略；但射频是电磁波功率系统，Df直接决定整机性能上限。

1. 降低插入损耗，提升收发系统效率

射频信号从功放输出，经过馈线、功分、耦合、滤波，每一段走线都在损耗功率。

高Df板材会把有效射频功率持续转化为热量：发射端辐射功率不足、覆盖距离缩短；接收端小信号被衰减，灵敏度下降、底噪抬升、信噪比恶化。XCPS极致低损耗的特性，能最大程度保留有效功率，从根源降低插损。

2. 决定谐振Q值，掌控滤波器性能命脉

射频谐振回路Q值满足损耗叠加关系：

介质Q值满足

，板材损耗越大，Q值越低。

高Q板材：滤波器带内平坦、过渡带陡峭、阻带抑制深、群时延稳定；

低Q高损耗板材：滤波波形塌陷、波纹大、隔离度差，完全达不到射频指标要求。3. 抑制热致相位漂移，保证相位一致性

Df越大，发热越严重；板材Dk存在温度系数，温升会直接改变有效介电常数，进而偏移信号电长度：

相位漂移会导致相控阵波束偏移、副瓣抬升，射频组件EVM恶化、调制失真，功分器、电桥平衡度失效。材料超低损耗、低热漂的特性，可从根源解决大功率工作下的相位温漂问题。

4. 减弱频散效应，避免宽带信号畸变

真实板材的Dk、Df都随频率变化，高损耗板材频散更严重。5G宽带、雷达调频信号包含多频率分量，频散会导致不同频率传输速度、衰减不一致，引发群时延畸变，最终造成信号包络失真、测距测速精度下降、误码率升高。如果材料超宽频参数稳定，完美适配高频宽带系统。

5. 杜绝热失控，提升长期可靠性

高Df板材在大功率连续波工作时，会形成恶性循环：损耗大→发热高→参数漂移→损耗进一步增大。长期工作会出现PCB分层、碳化、阻抗偏移、焊点应力开裂等可靠性问题，低损耗基材是高端射频设备稳定工作的基础。6. 拉高天线辐射效率，突破无线性能上限

PCB天线能量只有两个去向：空间辐射、介质损耗发热。辐射效率满足：

FR4高频损耗极高，大部分功率被白白消耗；而XCPS凭借极致低损耗，能最大化提升天线增益与辐射效率，是毫米波阵列天线、透镜天线的理想基材。

06 高低频板材选材逻辑对比

[1] 电子发烧友.PCB 介质介电参数详解

[2] Rfessentials.Complex Permittivity Basic Theory

[3] 景阳电子.面向5G与射频应用的低损耗PCB材料技术指南

[4] 捷配PCB.一文读懂PCB核心电气参数Dk与Df

[5] 科瑞沃科技.XCPS交联聚苯乙烯高频介电性能白皮书
