面试的时候被问到DDR SDRAM VTT电源的功耗怎么算？你会回答吗

问：DDR SDRAM VTT电源的功耗怎么计算？

回答：

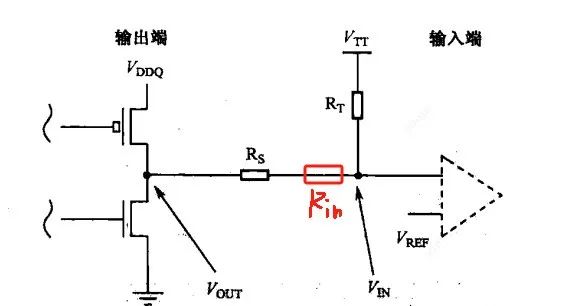

如上图所示，是DDR1的SSTL-2匹配电路。

假设Rs=RT=25Ω，DDR源端内置串联电阻Rin=10Ω，则对每个终结于VTT信号，电流计算如下：

①接口总线中，当高电平和低电平信号数目相等时，VTT电源基本不耗电（吸收电流和驱动电流相抵消）；

②极限情况下，当所有信号的逻辑状态都相同时，耗电量最大。以位宽为16的DDR为例，需终结于VTT的信号数是42(16个DQ，2个DQS，2个DM，15个地址信号，以及7个控制信号），则VTT电源需支持电流1A。
