几道面试的EMC测试题，被我轻松解决

大家好，我是EE小新。

今天给大家带来4道EMC测试题，可以先看自己会不会，最后再看答案即可。

1. 在干燥的空气中，用手抓住木板门中的金属门把手时，可能会遇到静电放电ESD，因为门把手有 ( ) 。

1. 对地电阻

2. 对地电容

3. 对地电感

4. 安全地连接

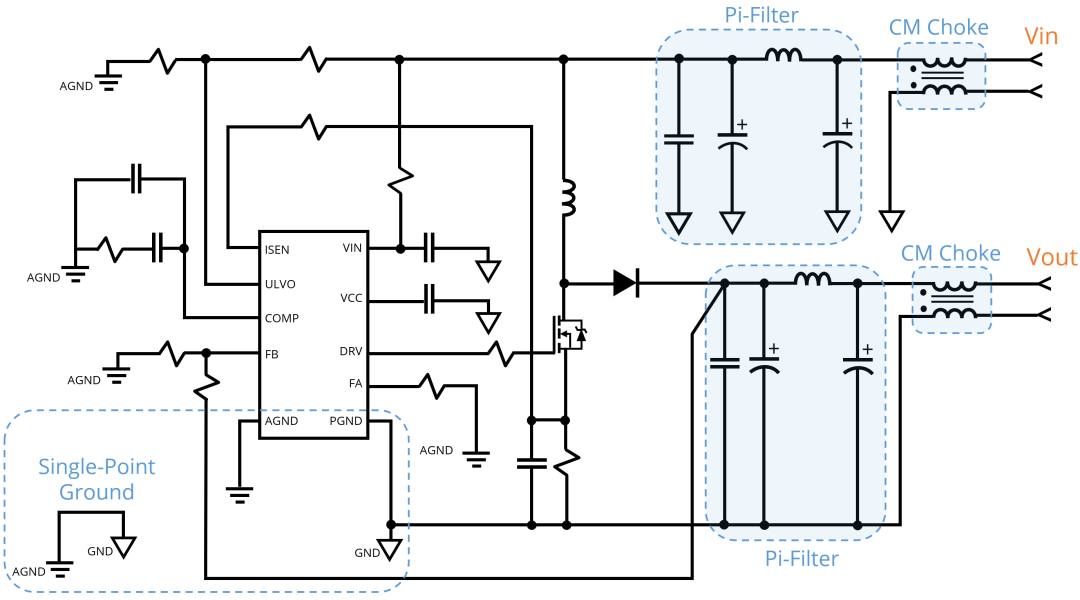

1. DC/DC 转换器（9V 至 12V，600 kHz，15 W）最初无法满足传导和辐射发射要求。对设计进行了修改，在电源输入和输出上增加了 π 型滤波器和共模扼流圈。此外，模拟地和电源地被分离并连接在一个点上。修改后的结果是PASS，但是，如果没有下面哪种措施( )，效果会更好！

1. 输入端加CMC

2. 输出端加CMC

3. 单点接地

4. 以上所有

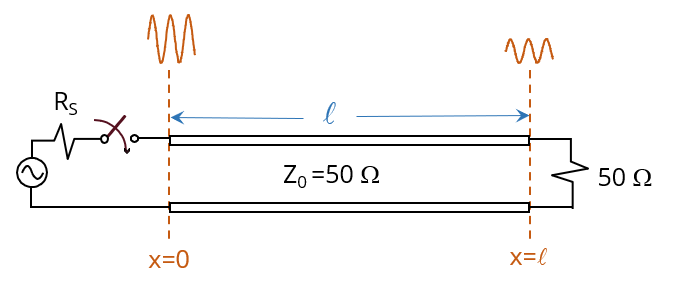

1. 如图所示，源功率为 2.0 mW ，负载 50 Ω。当通过长20cm阻抗为50Ω的同轴线缆时，由于电缆损耗，接收功率为 1.8 mW。那么当同轴电缆长度为 1 米时，则负载处功率是多少？

1. 1.0 mW

2. 1.2 mW

3. 1.4 mW

4. 1.6 mW

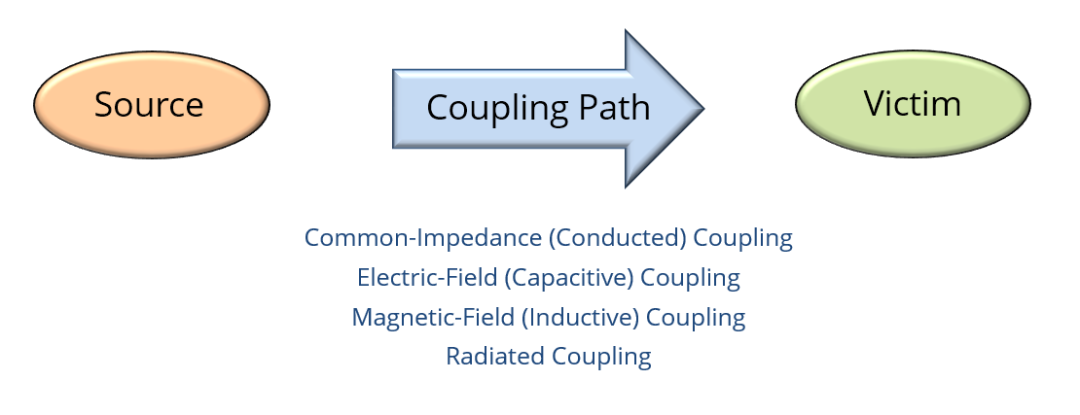

1. 电磁耦合4种机制中的3种与源电流成正比，请问哪一个与源电压成正比？

1. 传导耦合

2. 电场耦合

3. 磁场耦合

4. 辐射耦合

参考答案：

1. 答案是 “b”。金属门把手由于其电容而快速接受人体电荷，电荷从人流到门把手，直到它们都达到相同的电位。

1. 答案是 “d”。CMC在该器件中没有任何用途，可能会使辐射更大，CMC只能用于平衡电源输入。

开关频率为 100 kHz 或更高的 DC/DC不需要在电路板上做地隔离，反而会使布局复杂化，并可能使辐射变得更糟。

该电路中的PI滤波器帮助是最大的，如果布局良好，这些滤波器应足以确保符合传导和辐射发射要求。

1. 答案是“b”。

dBm到mW的功率转换由以下公式给出：

P _（毫瓦） = 1mW⋅10 ^（P（dBm）^{/ 10）}

以 dBm 表示的源功率为 3 dBm，1.8mW功率为2.55dBm，因此20cm衰减0.45dBm，1m同轴衰减2.25dBm

因此，传送到负载的功率为 3 dB - 2.25 dB = 0.75 dBm，即 1.18 mW。

1. 答案是“b”。电场（dV/dt）耦合与源电压成正比。
