EMC传导测试中，CM/DM分离器的制作图纸分享，变压器需要费点功夫寻找磁芯

大家好，我是EE小新。

昨天我准备做一版LISN和CM/DM分离器的DIY，但是没找到分离器的图纸，百度是怎么搜都搜不到，要么呢就是专利信息，对我而言用处不是很大。后来在评论区看到有兄弟问EEVblog的网站信息，我想到去这个论坛查一下，果然英文检索比中文检索信息多多了，而且非常精准。大家也可以自己试一下：LISN Mate，也就是我们说的CM/DM信号分离器。

主要信息来源于这个网站，大家可以仔细看看，有DIY的也可以试试，但是变压器的绕制是一个麻烦事，绕制后大家可能也没有VNA测量，不过我觉得频率上衰减没啥关系，带宽窄一点就行，反正先试试功能再说。

论坛直达链接：https://www.eevblog.com/forum/projects/diy-dm-cm-seperator-for-emc-lisn-mate/

首先确立目标规格：当引入LISN Mate以分离DM和CM信号时，DM阻抗应为100Ω ，CM阻抗应为25Ω。

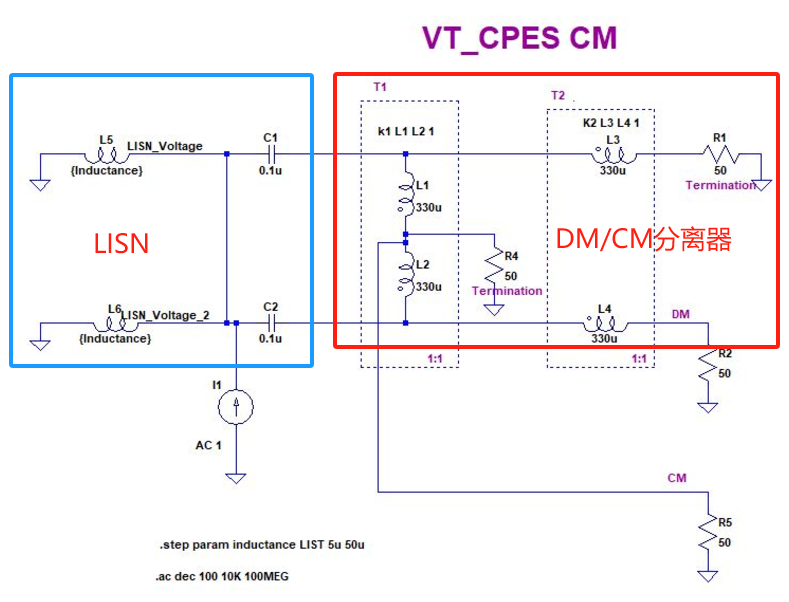

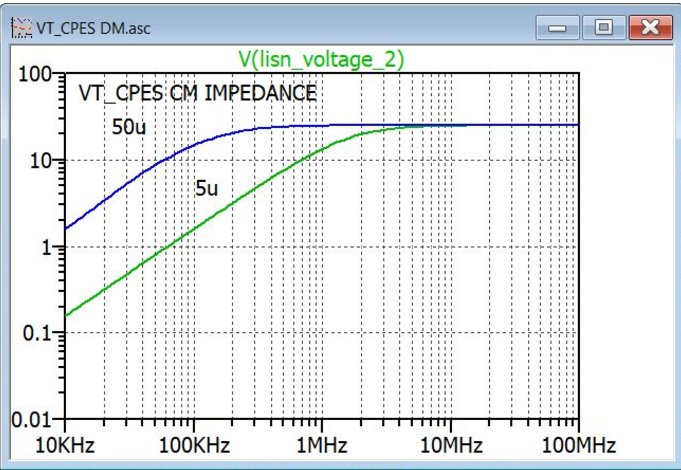

先看看阻抗对不对，下图为共模阻抗仿真，仿真软件为LTSpice，结果为25Ω。

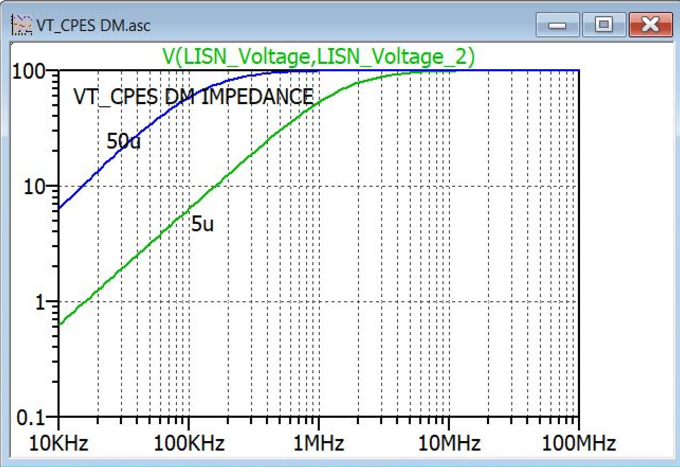

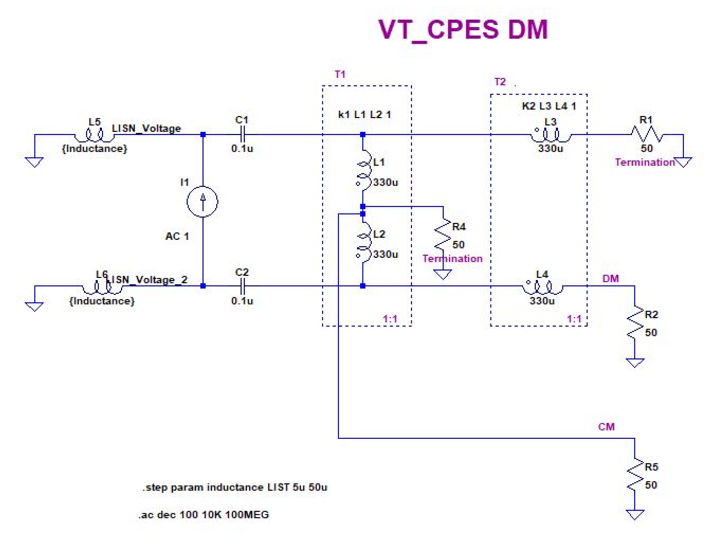

下图为差模阻抗仿真，结果为100Ω。

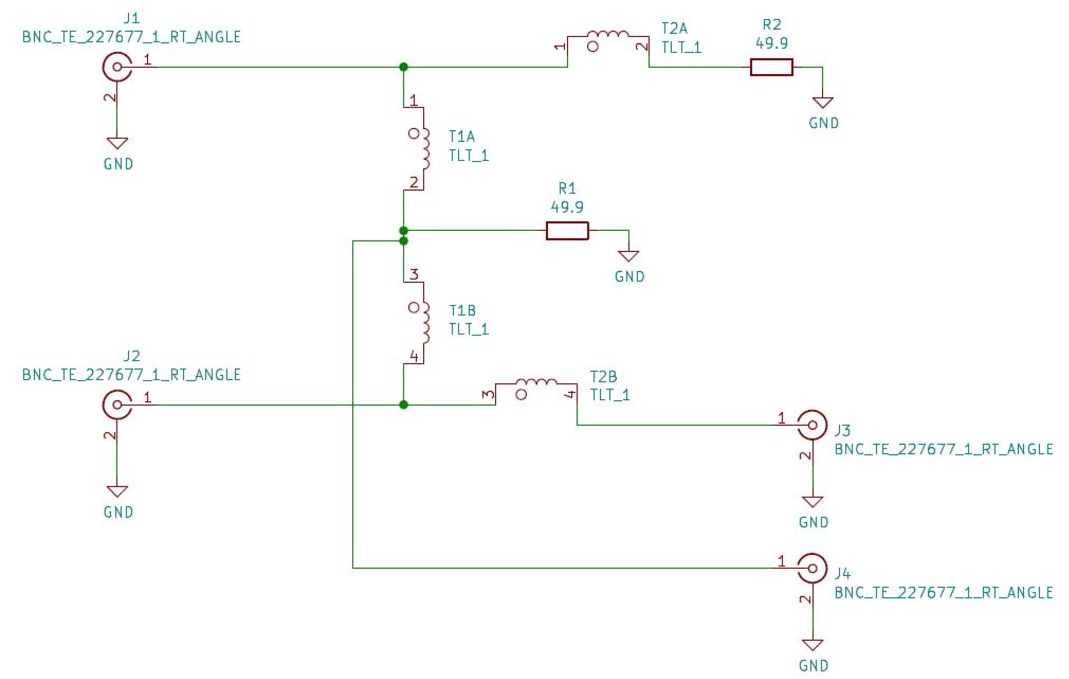

OK，阻抗都是对的，可以设计原型了，原理图如下：

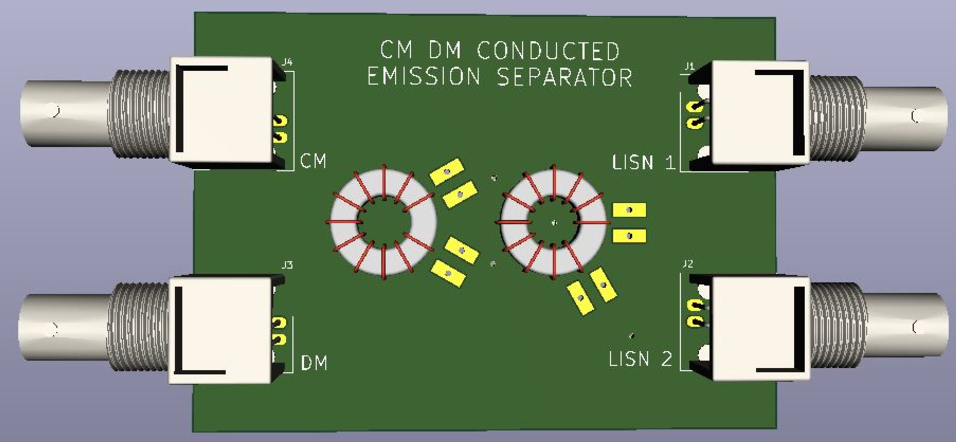

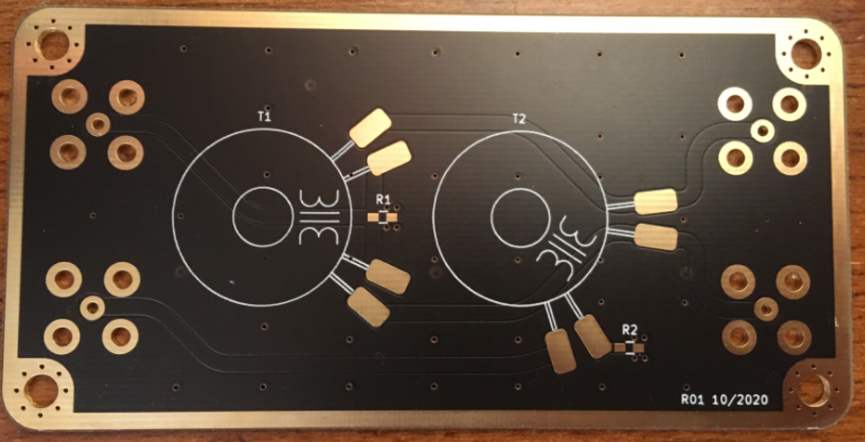

PCB如下：

磁芯：TDK H5C2 T16-4-8E  （可能很难获取，可自行找其他替代）

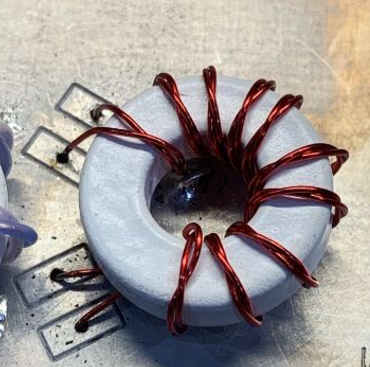

变压器T1：0.4mm漆包线绕10圈

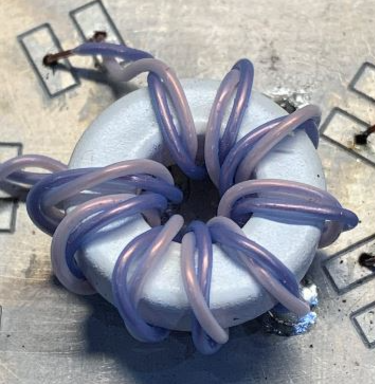

变压器T2：阻抗100， CAT5 以太网双绞线，绕9圈

注：变压器在 20kHz 时的磁化电感约为 800uH

手工环节结束，不过我估计大多数人做到这一步已经差不多了，因为指标测试没有网络分析仪，这玩意儿太贵了

大家有的话可以测试一下是否是自己想要的带宽，也就是S11，以及插损S21是不是-6dB，还有共模抑制比，没猜错的话应该就是隔离度。不过我可能测试不了，我也没设备，等到后面再说。

不过这个网友做的板子挺漂亮，大家可以直接copy，哈哈，是我最擅长的部分。

好了同学们，快去打板吧。
