无线充电技术(WPT)

由于无线电力传输（WPT）以波的形式传输能量，发射器和接收器之间没有电线连接，因此认为 WPT 技术是解决 IMD 电池问题的潜在解决方案。无线输电中有磁耦合谐振式、电磁耦合式以及无线电波式，几种不同的方式有什么区别？

WPT

As shown below👇

WPT以及应用方式

无线电力传输(WPT)技术主要基于电磁感应、电磁共振、射频、微波、激光等原理实现非接触式的电力传输。

现在主要有3种常用方式:

电磁感应式：

原理：基于法拉第电磁感应定律，当电流通过发射端的线圈时，会产生一个快速变化的磁场。这个磁场会在附近的接收端线圈中产生感应电动势，从而驱动电流在接收端电路中流动，实现电能的传输。

应用：目前市场上应用最广泛的无线充电方式，如Qi标准就采用了电磁感应技术。

磁共振式：

原理：利用两个具有相同共振频率的线圈之间的能量耦合来实现电能的传输。当发射端线圈中的电流产生交变磁场时，如果接收端线圈的共振频率与发射端相同，那么两个线圈之间就会发生强烈的能量耦合，从而实现电能的高效传输。

特点：相比于电磁感应式无线充电，磁共振式无线充电可以实现更远的传输距离和更高的传输效率，但技术复杂度和成本也相对较高。

无线电波式：

原理：通过发射微波或激光等形式的无线电波来传输电能。这些无线电波被接收端的天线或光电转换器捕获后，再转换为直流电为设备充电。

应用：理论上具有较远的传输距离和较高的灵活性，但由于能量转换效率较低且存在辐射安全问题，目前尚未得到广泛应用。

其中，电磁感应原理是最为基础且应用广泛的一种。当发射端的无线电源加入高频振荡电流时，会产生高频电场和高频磁场，这些场穿过空气或其他介质时形成电磁波，电磁波在空间中自由传播，直到被接收器捕获并转换回电能。

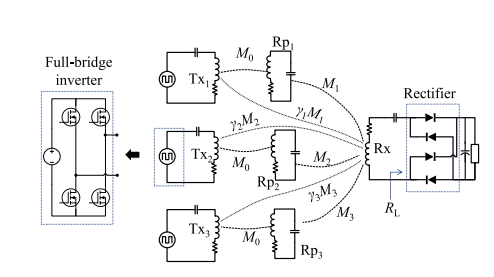

下图是一种3发1收的WPT系统等效电路图，

而磁耦合多用于介电损耗较大大场景。

磁耦合谐振技术应用

磁耦合谐振（MCR）技术是一种经过验证的无线能量传输方法，具有传输效率高、功率传输能力大、不受中间非磁性介质影响等优点。

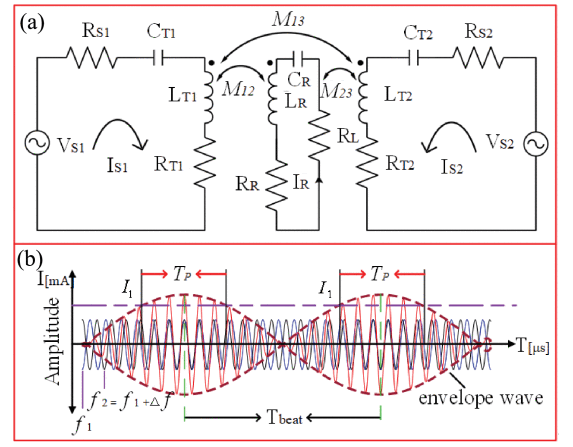

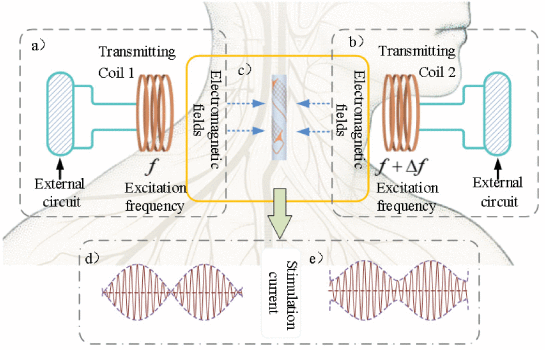

因此，MCR-WPT 策略在 IMD 中被广泛使用。为了保证传输效率和距离，无线能量传输的工作频率通常很高，MCR-WPT 一般工作在千赫兹-兆赫兹频段。频率为 100 kHz–1 MHz 的电磁波在穿透人体方面没有明显的损失。用于治疗难治性抑郁症、癫痫和其他神经系统疾病的 VNS 神经通常以 10-30 Hz 的频率进行。因此，在传统的 MCR VNS 设备中，MCR-WPT 的次级接收器线圈需要与频率处理模块配对。该模块将高频信号转换为可用于 VNS 的低频信号，通常集成在脉冲信号发生设备中。此外，由于接收器线圈的植入与脉冲信号产生装置之间的距离以及迷走神经电极的位置，连接它们的电线可能会引起患者的不适，甚至潜在的术后并发症，例如局部组织炎症和坏死。如果无线能量传输技术可以直接在神经电极上产生 10-30 Hz 的低频神经刺激信号，则只需将电极缠绕在神经周围即可进行 VNS。

参考文献

[1] X. Yang, P. Gao, H. Zhang, J. Zhao, T. Wang and G. Xu, "Temporal Interference Wireless Power Transfer Strategy With Passive Flexible Electrode for Vagus Nerve Stimulation," in IEEE Transactions on Antennas and Propagation, vol. 72, no. 9, pp. 6908-6918, Sept. 2024, doi: 10.1109/TAP.2024.3434370.

来源：微波工程仿真
