仿真MMIC LNA的时候，做的那些工作~
在做MMIC LNA的芯片仿真之前，我把sorin的High Frequency Integrated Circuits。不过，此时此刻，好像记得的不多

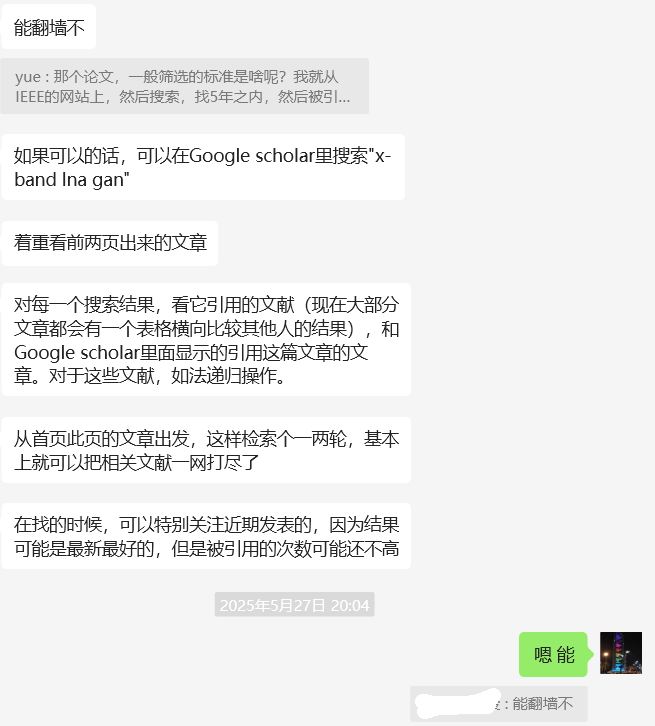

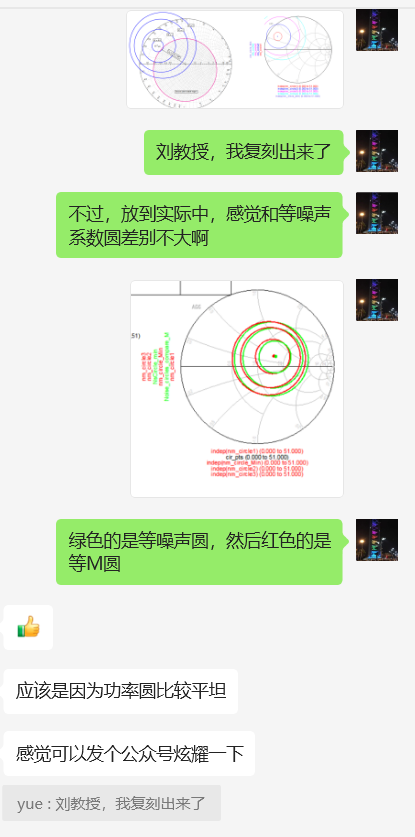

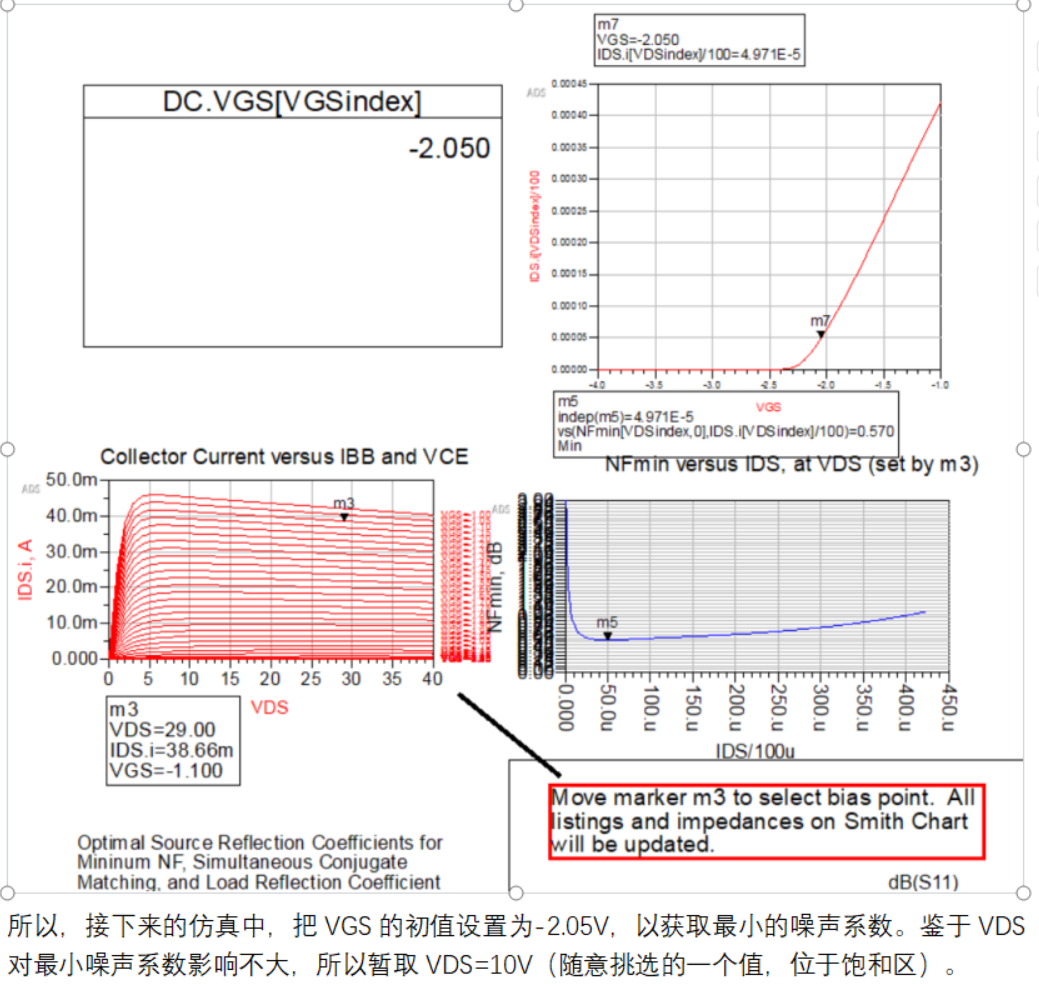

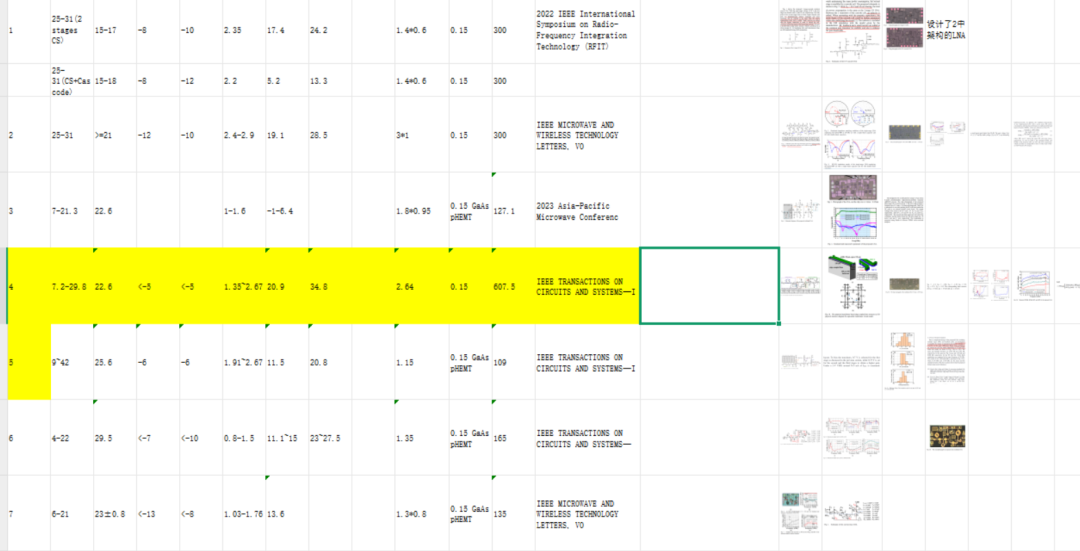

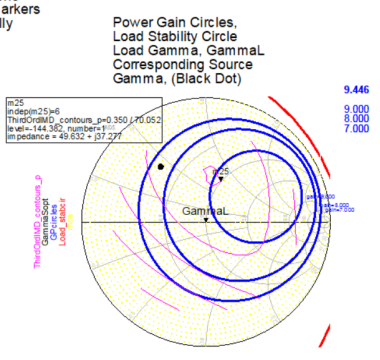

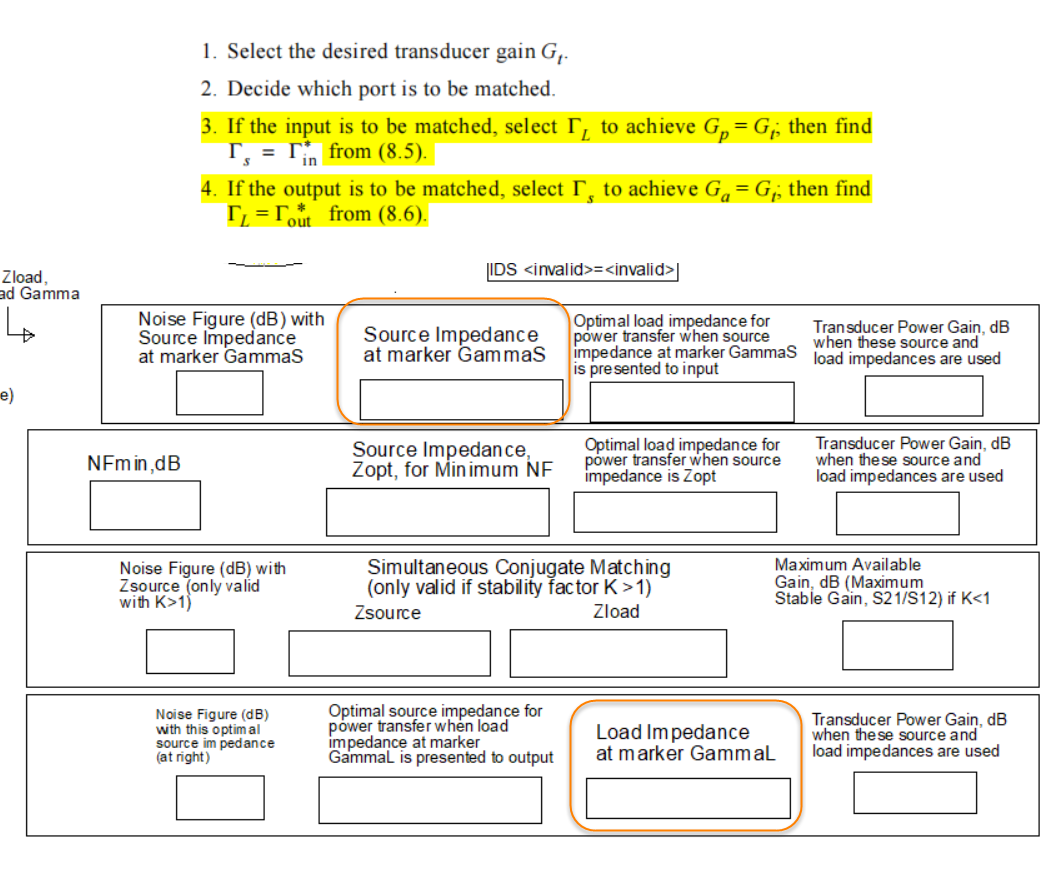

。sorin的书中，提到说，管子的最小噪声系数NFmin在Jopt(电流密度)下达到最小值。所以，我据此设置了管子的偏置电压，不过在后期优化中，稍有变动。Sorin的书上有提到说，可以修改管子尺寸和源极到地的电感LS，可以让最小噪声系数对应的阻抗实部real(Zopt)和共轭匹配的阻抗实部real(Zin)都调到50ohm。不过，在这次用的这个工艺中，好像达不到这种的理想状态。最后还是套用板级的设计，在最小噪声系数对应的Zopt和最大增益对应的阻抗之间折中选了一个值。(2)然后看了教授推荐的Stephen的Nonlinear Microwave and RF circuits中的chap 8 Small-Signal Amplifiers，此时此刻，好像记得的也不多了。不过，以前看微波工程的时候，老纠结，为啥要搞这么多增益的定义。看了这本书，明白了。但是但是，想说明白点，我还要再回去看看，改天空下来了，我再仔细看看，然后写文记录一下。去ADS的Designguide的Amplifier里面调出模板，会发现里面有些也和这些的定义有关系。接着看了教授推荐的noise measure的相关内容，ADS里面没有现成的函数，所以用AI写了一个AEL程序，绘制noise measure circle的程序。干了这事以后，嗯，觉得SMITH图里面的那些圆，好像底层都是差不多，反正所有的东西，都要和反射系数联系起来，然后映射到SMITH圆图上。(4)接着，看了一designguide-->amplifier下面的HB2Tone_loadpull的相关内容，知道了个大概，把IM3 contour和等增益圆放在一起，调整管子的尺寸和偏置，找到一个比较折中的点，在反射系数OK的情况下，获得比较好的OIP3。幸亏有RPA，避免了长时间的重复劳动，最后筛选出了40篇左右的文献，大概刷了一遍，主要就看些指标和架构。看文献的时候，秘塔搜索也帮了大忙，对着原文看讲解，让读文献的时间压缩了很多。做了一些记录，指标调不出来的时候，就翻翻这些论文记录，看看他们的架构。以上提到的2篇文献，可以扫下面的码。
著作权归作者所有，欢迎分享，未经许可，不得转载
首次发布时间：2025-07-06
